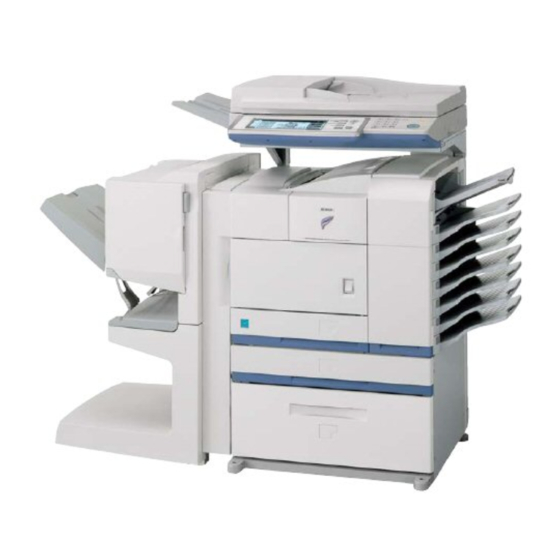

Seite 1 MODELL MX-M350U MX-M450U MX-M350N MX-M450N LASERDRUCKER BEDIENUNSHANDBUCH (allgemeine Hinweise und Kopierbetrieb) Seite TEIL 1: ALLGEMEINE INFORMATIONEN • VOR DER VERWENDUNG DES GERÄTS • WIE SIE DAS GERÄT BEDIENEN • PERIPHERIEGERÄTE TEIL 2: KOPIERBETRIEB • KOPIEREN • PRAKTISCHE KOPIERFUNKTIONEN • GERÄTEWARTUNG (ZUM KOPIEREN) •...
Seite 2 Zur Aufrechterhaltung der Konformität mit den EMC-Richtlinien muss das Gerät mit geschirmten Schnittstellenkabeln verwendet werden. Dieses Bedienungshandbuch gilt auch für die MX-M350U / MX-M450U / MX-M350N / MX-M450N / MX-M350U J / MX-M450U J / MX-M350N J / MX-M450N J.
Seite 3 • PCL ist ein eingetragenes Warenzeichen der Hewlett-Packard Company. • IBM, PC/AT und PowerPC sind Warenzeichen der International Business Machines Corporation. • Sharpdesk ist ein eingetragenes Warenzeichen der Sharp Corporation. • Alle anderen Warenzeichen und Urheberrechte sind das Eigentum ihrer jeweiligen Inhaber.
Seite 5: Teil 1: Allgemeine Informationen
Teil 1: Allgemeine Informationen...
Seite 7: Gerätekonfiguration
Fall, dass Mängel oder andere Probleme auftauchen, wenden Sie sich bitte an Ihren Händler oder den nächsten SHARP-Kundendienst. ● Abgesehen von Umständen, die vom Gesetz her vorgesehen sind, ist SHARP für Störungen beim Einsatz des Geräts oder seiner Optionen, oder für Störungen aufgrund falscher Anwendung des Geräts und seiner Optionen, oder für andere Störungen, oder für Schäden, die bei Einsatz des Produkts auftreten, nicht verantwortlich.
Seite 8: Bedienungshandbücher
BEDIENUNGSHANDBÜCHER Die folgenden Bedienungshandbücher werden für das Gerät mitgeliefert. Bitte sehen Sie sich die entsprechenden Handbücher für die Funktionen an, über die Sie sich informieren möchten. ● Bedienungshandbuch (allgemeine Hinweise und Kopierbetrieb) (dieses Handbuch) erste Teil dieses Handbuchs liefert allgemeine Informationen Gerät einschließlich...
Seite 9: Installationsanforderungen
INSTALLATIONSANFORDERUNGEN Eine unsachgemäße Installation kann zu Beschädigungen am Gerät führen. Beachten Sie bitte bei der Erstinbetriebnahme und bei jeder Standortveränderung Folgendes. 1.Das Gerät sollte für einen einfachen Anschluss in der Nähe einer Steckdose installiert werden. 2.Stellen Sie sicher, dass das Stromversorgungskabel nur an eine Steckdose angeschlossen wird, die dem spezifischen Spannungsbedarf und Strombedarf entspricht.
Seite 10: Vorsicht
Dokumentendaten nicht mehr abgerufen werden. Um dem Verlust wichtiger Dokumente im eher unwahrscheinlichen Fall eines Festplattenschadens vorzubeugen, heben Sie die Originale wichtiger Dokumente auf oder speichern Sie die Daten an anderer Stelle. Die Sharp Corporation übernimmt keinerlei Verantwortung für Schäden, die sich aus dem Verlust gespeicherter Dokumentendaten ergeben. Gesetzliche Gewährleistungspflichten bleiben davon unberührt.
Seite 11: Informationen Zum Laser
Informationen zum Laser Wellenläge +10 nm 785 nm -15 nm Pulsdauer Nordamerika: 35 cpm model: (4,1 µs ± 4,1 ns)/7 mm 45 cpm model: (5,7 µs ± 5,7 ns)/7 mm Europa: 35 cpm model: (3,8 µs ± 3,8 ns)/7 mm 45 cpm model: (4,4 µs ±...
Seite 12: Inhaltsverzeichnis
● Papier einlegen ins Papierfach 1......2-2 ● Wechsel des Papierformats in Papierfach 1..... 2-2 Mittelheftung) ..............3-24 ● Technische Daten der Papierfächer ......2-3 SHARP OSA ..............3-25 ● Einstellen der Papiersorte und des Papierformats ... 2-5 ANWENDUNG KOMMUNIKATIONSMODUL (MX-AMX2) 3-25 ● Standardprogramm einrichten ........3-25 ●...
Seite 13: Inhalt
INHALT KAPITEL 5 KAPITEL 8 PRAKTISCHE KOPIERFUNKTIONEN SPEZIFIKATIONEN SPEZIALMODI ............. 5-2 SPEZIFIKATIONEN ............8-2 ● Allgemeine Vorgehensweise zum Verwenden der LISTE DER KOMBINATIONEN VON PERIPHERIEGERÄTEN...8-4 INDEX................8-5 Sonderfunktionen ..........5-2 ● Rand wechseln............. 5-3 ● Löschen..............5-4 ● Doppelseitenkopie..........5-5 ● Broschüre kopieren ..........5-6 ●...
Seite 15: Vor Der Verwendung Des Geräts
KAPITEL 1 VOR DER VERWENDUNG DES GERÄTS Dieses Kapitel enthält grundlegende Informationen, die vor der Gerätebenutzung unbedingt gelesen werden müssen. Seite EINLEITUNG ..................1-2 HAUPTMERKMALE................1-3 TEILEBEZEICHNUNGEN UND FUNKTIONEN........1-9 ● Aussen .................... 1-9 ● Innen ....................1-10 ● Teilebezeichnungen und Funktionen von Peripheriegeräten ..1-11 ●...
Seite 16: Einleitung
EINLEITUNG Wir danken Ihnen für den Kauf eines digitalen Multifunktionskopierers von SHARP. Lesen Sie dieses Handbuch bitte durch, bevor Sie das Gerät benutzen. Lesen Sie insbesondere "INSTALLATIONSANFORDERUNGEN" vor dem Gebrauch des Geräts. Bewahren Sie dieses Handbuch in Griffweite auf, um darin jederzeit nachschlagen zu können.
Seite 17: Hauptmerkmale
HAUPTMERKMALE Der digitale Multifunktionskopierer kann eine Reihe verschiedener Funktionen durchführen. Diese Seite zeigt Ihnen Möglichkeiten der Kopierfunktion. ● Sortiermodus ● Auftragsprogramme Siehe Seite 1-3 Siehe Seite 1-6 ● Gruppierfunktion ● Spiegelbild Siehe Seite 1-3 Siehe Seite 1-6 ● Vorder- und Rückseitenkopien ●...
Seite 18 HAUPTMERKMALE Verkleinerung / Vergrößerung Siehe Seite 4-15 Löschen Siehe Seite 5-4 Kopien können auf die gewünschte Größe Schatten, die an den Rändern von Buchkopien oder anderen vergrößert oder verkleinert werden. dickeren Vorlagen auftreten, können gelöscht werden. Original Kopie Original Kopie Rand löschen Mitte löschen Vergrößerung...
Seite 19 HAUPTMERKMALE Auftragsaufbau Siehe Seite 5-8 Folientrennblätter Siehe Seite 5-23 Wenn Sie eine große Anzahl an Vorlagen haben, Trennblätter können automatisch zwischen können die Seiten in Sätzen gescannt werden. Folienblätter eingelegt werden. Originale (einseitig) Kopie Originale (zweiseitig) 100 Blatt 50 Blatt 50 Blatt Blätter zuführen Tandem-Kopie...
Seite 20 HAUPTMERKMALE Kartenbeilage Siehe Seite 5-27 Schw/weiss invertiert Siehe Seite 5-29 Vorder- und Rückseite einer Karte können auf ein Weiß und Schwarz können in einer Kopie umgekehrt einzelnes Papierblatt kopiert werden. werden, um ein Negativbild zu erhalten. Diese Funktion eignet sich, um Kopien beispielsweise von Zertifikaten herzustellen und hilft so beim Papiersparen.
Seite 21 HAUPTMERKMALE Seitennummerierung Siehe Seite 5-35 Papierauswurfverschiebung Siehe Seite 3-8 Seitenzahlen können hinzugefügt werden. Für eine bessere Trennung der Kopienstapel kann jeder Kopiensatz vom vorherigen Satz leicht versetzt ausgegeben werden. Modus Modus Keine Papierauswurfverschiebung Papierauswurfverschiebung *Wenn der Finisher oder Finisher mit Mittelheftung installiert ist.
Seite 22: Stromsparmodus
HAUPTMERKMALE Lochung Siehe Seite 3-17 Dokumentenarchivierungsfunktion Vgl. KAPITEL 7 Kopien können an dafür vorgesehenen Stellen gelocht werden. Ein Dokumentbild kann auf der Festplatte gespeichert werden. Eine gespeicherte Datei kann einfach aufgerufen und gedruckt oder versendet werden. Original Position der Löcher Gedruckt Dokumentbild Übertragen...
Seite 23: Teilebezeichnungen Und Funktionen
TEILEBEZEICHNUNGEN UND FUNKTIONEN Aussen (10) (12) (11) (13) (1) Manueller Einzug* (7) Bedienfeld (2) Ausgabefach* (8) Vorderabdeckung (3) Automatischer Originaleinzug (Siehe Seite 4- Öffnen zum Tonerauffüllen. (9) Netzschalter Führt automatisch mehrere Originalblätter ein und Zum Ein- und Ausschalten des Geräts. scannt sie.
Seite 24: Innen
TEILEBEZEICHNUNGEN UND FUNKTIONEN Innen (14) (15) (16) (17) (18) (19) (14) Duplex-EInheit Seitenabdeckung (17) Tonerpatrone (Tonerkassette/Trommeleinheit) Geöffnet, wenn ein Papierstau in der Duplex- Die Tonerpatrone muss ausgetauscht werden, Einheit auftritt. wenn im Bedienfeld die Meldung zum Wechseln erscheint. (Siehe Seite 2-15.) (15) Verriegelung der Seitenabdeckung (18) Bildtrommel Hochschieben zum Öffnen der Seitenabdeckung,...
Seite 25: Teilebezeichnungen Und Funktionen Von Peripheriegeräten
TEILEBEZEICHNUNGEN UND FUNKTIONEN Teilebezeichnungen und Funktionen von Peripheriegeräten (11) (10) (1) Verlängerung für oberes Ausgabefach (AR-TE4) (6) Mehrzweck-Papierlade (AR-MU2) Bis zu 500 80 g/m Montieren Sie diese Einheit auf die obere Papierlade. -Blätter können eingelegt werden. Auch Diese Verlängerung eignet sich für großformatiges Papier. Spezialpapier wie Umschläge (nur Standardformate) und Postkarten können eingelegt werden.
Seite 26: Andere Optionale Geräte
TEILEBEZEICHNUNGEN UND FUNKTIONEN ■ Andere optionale Geräte ●Netzwerk-Erweiterungssatz (MX-NBX2) ●Netzwerk Scan Option (MX-NSX1) Dieser ist für die zusätzliche Netzwerkfunktion Dieses Kit fügt die Netzwerkscanfunktion hinzu. erforderlich.Wenn dieser Erweiterungssatz Um die Netzwerkscannerfunktion zu dem MX- installiert ist, kann Gerät M350U oder MX-M450U hinzuzufügen, ist das Netzwerkdrucker benutzt werden.
Seite 27: Bedienfeld
TEILEBEZEICHNUNGEN UND FUNKTIONEN Bedienfeld DRUCKEN Wenn die Dokumenten- archivierungsfunktion nicht hinzugefügt wurde. DRUCKEN BEREIT DOKUM.-ABLAGE DATEN ON LINE DOKUMENT DATEN SENDEN KOPIE ANWENDERSPEZIFISCHE AUFTRAGSSTATUS EINSTELLUNGEN LOGOUT (6) (7) (8) (10) (11) (1) Sensorbildschirm (4) Taste [AUFTRAGSSTATUS] Drücken diese Taste, aktuellen Der Gerätestatus, Meldungen und Tasten werden im Display Auftragsstatus anzeigen zu lassen.
Seite 28: Sensorbildschirm
TEILEBEZEICHNUNGEN UND FUNKTIONEN Sensorbildschirm ■ Auswahl einer Funktion Die in der Bedienungsanleitung abgebildeten Touchpanel-Bilder sind Drucke und können von [Beispiel 1] den tatsächlichen Bildern abweichen. Wenn eine Taste in einer FFNEN UND Einstellungsmaske beim ■ Verwendung des Touchpanels Öffnen Fensters [Beispiel 1] ABBRECHEN markiert ist, kann die [OK]...
Seite 29: Auftragsstatusmaske (Gemeinsam Für Drucker, Kopierer, Fax Und Internetfax)
TEILEBEZEICHNUNGEN UND FUNKTIONEN ■ Auftragsstatusmaske (gemeinsam für Drucker, Kopierer, Fax und Internetfax) Diese Maske erscheint, wenn die Taste [AUFTRAGSSTATUS] auf dem Bedienfeld gedrückt wird. Diese Maske kann verwendet werden, um die "AUFT.-WSCHLA" (Anzeige von gespeicherten Aufträgen und aktuellen Aufträgen) oder die "ABGESCHL."...
Seite 30 TEILEBEZEICHNUNGEN UND FUNKTIONEN (3) Taste [DRUCKJOB] (9) Taste [PRIORITÄT] Zeigt die Liste mit Druckaufträgen des Druckmodus an Drücken Sie diese Taste nach der Auswahl eines (Kopieren, Drucken, Faxempfang, Internetfaxempfang gespeicherten Auftrags in dieser [AUFT.-WSCHLA]- und Selbstdrucken). Liste, um diesen Auftrag vor anderen Aufträgen zu drucken.
Seite 31: Strom An- Und Abschalten
STROM AN- UND ABSCHALTEN Mit dem Netzschalter an der Geräteseite schalten Sie den Strom ein oder aus. ACHTUNG EIN-Stellung Stellen Sie vor dem Ausschalten des Hauptschalters sicher, dass die Leuchten für Kommunikation und Daten auf dem Bedienfeld nicht blinken. Das Ausschalten des Hauptschalters oder das Herausziehen des Stromkabels, AUS-Stellung während die Anzeigen leichten, kann zu Beschädigungen...
Seite 32: Kostenstellenmodus
KOSTENSTELLENMODUS Kostenstellenmodus kann aktiviert werden, um nachzuhalten, wie viele Seiten für jedes Konto (bis zu 500 Konten können eingerichtet werden) gedruckt und gesendet (gescannt) wurden. Die Zählung der Seiten kann angezeigt werden und als Gesamtzählung erfolgen. <Dieser Modus wird in den Administratoreneinstellungen für Kopieren, Drucken, Faxen, Internet-Fax, Netzwerkscanner und Dokumentenverwaltung getrennt aktiviert (Seite 7 des Handbuchs für die Administratoreneinstellungen)>...
Seite 33: Wie Sie Das Gerät Bedienen
KAPITEL 2 WIE SIE DAS GERÄT BEDIENEN In diesem Kapitel wird beschrieben, wie Sie Papier einlegen, die Tonerkassette wechseln und Papierstaus beseitigen. Sie finden darin auch Informationen zum Verbrauchsmaterial. Seite PAPIER LADEN....................2-2 ● Papier einlegen ins Papierfach 1 ..............2-2 ● Wechsel des Papierformats in Papierfach 1 ..........2-2 ●...
Seite 34: Papier Laden
● Benutzen Sie kein Papier, das wellig ist oder Knickstellen aufweist. Andernfalls kann es zu einem Papierstau kommen. ● Damit Sie beste Druckergebnisse erzielen, sollten Sie das von SHARP gelieferte Papier benutzen. (Siehe Seite 2-4.) ● Wenn Sie in der Papierkassette 1 Papiersorte und Papierformat wechseln, müssen Sie auch die Einstellungen für Papiersorte und Papierformat ändern.
Seite 35: Technische Daten Der Papierfächer
PAPIER LADEN Technische Daten der Papierfächer Die technischen Daten zu Papiersorten und -formaten, die in die Papierfächer eingelegt werden können, können der nachfolgenden Tabelle entnommen werden. Fach Fach Nr. Verwendbare Papiersorten Verwendbare Papierformate Papier (Fachname) Gewicht ● A4, B5, 8 1/2" x 11" Papierfach 1 Fach 1 Normalpapier (siehe nächste Seite)
Seite 36: Papier, Das Für Automatische Zweiseitige Ausdrucke Verwendet Werden Kann
● Verschiedene Arten von Normalpapier und Spezialpapier stehen zum Verkauf. Einige von ihnen können für dieses Gerät nicht verwendet werden. Für den Papierkauf wenden Sie sich bitte an Ihren Händler. ● Die Bildqualität und Tonerfixierung von Spezialpapieren kann je nach Umgebungsbedingungen, Betriebsbedingungen und Papiereigenschaften unterschiedlich sein und zu schlechterer Bildqualität als bei SHARP-Standardpapier führen.
Seite 37: Einstellen Der Papiersorte Und Des Papierformats
PAPIER LADEN Einstellen der Papiersorte und des Papierformats Gehen Sie folgendermaßen vor, um die Einstellung der Papiersorte zu ändern, wenn in einer Papierlade eine andere Papiersorte eingelegt wurde. Zu Papiersorten, die in jedem Fach verwendet werden können, siehe Seite 2-3 Drücken Sie die Taste [ANWENDERSPEZIFISCHE Drücken Sie die Taste [ART / FORMAT].
Seite 38: Einstellen Des Papierformats, Wenn Ein Spezialformat Geladen Wurde
PAPIER LADEN Wählen Sie das Format des in das Papierfach Drücken Sie die Taste [OK] im Fenster für die geladenen Papiers aus. Formateinstellungen. Drücken Sie die entsprechenden Tasten (Kontrollkästchen). Sie gelangen zur Maske für die Facheinstellungen in Schritt 4 zurück. SYSTEMEINSTELLUNGEN FACH 2 EINSTELLUNG ART/FORMAT Auswahl der Ausgabefunktionen, die mit dem...
Seite 39: Programmieren Und Bearbeiten Von Papiertypen
PAPIER LADEN Programmieren und Bearbeiten von Papiertypen Zum Programmieren und Bearbeiten des Namens eines Papiertyps oder zum Einstellen von Papiereigenschaften führen Sie die unten beschriebenen Schritte aus. Führen Sie die Schritte 1 und 2 aus von "Einstellen "FIXIERTE : Ausgewählt, wenn Papier mit der zu der Papiersorte und des Papierformats".
Seite 40: Papier Laden In Die Mehrzweck-Papierlade
PAPIER LADEN Papier laden in die Mehrzweck-Papierlade Die Methode für das Laden von Papier in die Mehrzweck-Papierlade ist die gleiche wie für das Papierfach 1 der Beschreibung auf Seite 2-2. Für Papierspezifikationen siehe Seite 2-3. Beim Laden von Umschlägen, Postkarten oder Transparentfolien folgen Sie den nachstehenden Beschreibungen.
Seite 41: Bedrucken Von Umschlägen
PAPIER LADEN Bedrucken von Umschlägen ● Verwenden Sie keine Umschläge mit Metallverschlüssen, Kunststoffringen, Fadenverschlüssen, Fenstern, Futter, selbstklebenden Verschlussklappen oder aus synthetischen Materialien. Der Versuch, solche Umschläge zu bedrucken, kann zu Papierstaus führen, der Toner haftet nicht richtig oder es treten andere Störungen auf. ●...
Seite 42: Spezifikationen (Mehrzweck-Papierlade)
Mittleres und unteres Papierfach: Bis zu 500-Blatt von SHARP empfohlenes Normalpapier können in diese Fächer geladen werden. Das Papier wird auf dieselbe Art und Weise eingelegt wie das, das in das Papierfach 1 im Hauptgerät eingelegt wird. S iehe Beschreibung (Seite 2-2).
Seite 43: Papier Laden Den Untertisch Mit Mehrzweck-Papierlade Und 2000-Blatt-Papierlade
PAPIER LADEN Papier laden den Untertisch mit Mehrzweck-Papierlade und 2000-Blatt-Papierlade Oberes Papierfach: Das obere Fach ist das gleiche wie die Mehrzweck-Papierlade. Die Methode für das Laden von Papier und das Papier, das verwendet werden kann, sind die gleichen wie für die Mehrzweck-Papierlade. Siehe Beschreibung der Mehrzweck-Papierlade (siehe Seite 2-8.). Unteres Papierfach: Das untere Papierfach ist ein Großraummagazin und kann 2000 Blatt der Formate A4 oder 8 1/2"...
Seite 44: Anwenderspezifische Einstellungen
ANWENDERSPEZIFISCHE EINSTELLUNGEN Die Systemeinstellungen können dann genutzt werden, wenn sie gebraucht werden, um den Anforderungen Ihres Arbeitsplatzes gerecht zu werden. Die Eigenschaften können mit den Systemeinstellungen, wie unten gezeigt, eingestellt werden. ● Gesamtzählung ....Die Anzahl an Seiten, die vom Gerät und optionalen Geräten bearbeitet wird, kann angezeigt werden.
Seite 45: Uhrzeiteinstellung
ANWENDERSPEZIFISCHE EINSTELLUNGEN Drücken Sie die Taste [DATUMSFORMAT]. Weitere Informationen zu Einstellungsverfahren Im folgenden Fenster wird eine Einstellung durch Das folgende Fenster wird angezeigt. Berühren der Taste ausgewählt, so dass ein SYSTEMEEINSTELLUNGEN Häkchen ( ) erscheint. Die Einstellungen unten DATUMSFORMAT sind konfiguriert, um den Einsatz von Fach 1 im SON/04/04/2010 11:30 Druck-, Kopier- und Faxmodus zu ermöglichen.
Seite 46: Zu Den Einstellungen
ANWENDERSPEZIFISCHE EINSTELLUNGEN Zu den Einstellungen ■ Gesamtzählung ■ Listendruck Diese Taste zeigt die folgende Blätterzählung an (die Wird für das Drucken von Listen der Geräteeinstellungen Zählungen, die angezeigt werden können, hängt von und einer Testseite verwendet, um die vorhandenen den installierten Optionen ab): Schriftarten zu überprüfen.
Seite 47: Ersetzen Der Tonerpatrone
ERSETZEN DER TONERPATRONE Wenn der Toner zu Ende geht, erscheint eine Meldung, die Sie zum Auswechseln der Tonerpatrone auffordert. HINWEIS Um die zu verbleibende Tonermenge anzuzeigen, halten Sie beim Drucken oder wenn das Gerät im Standby ist, die Taste [KOPIE] gedrückt. Die Menge an verbleibendem Toner wird im Display angezeigt, wenn Sie die Taste gedrückt halten.
Seite 48: Zubehörlagerung
Originalverbrauchsmaterialien von SHARP verwenden, die entwickelt, hergestellt und geprüft wurden, um die Lebensdauer und die Leistung von Sharp-Produkten wesentlich zu steigern. Schauen Sie nach dem Echtheitslabel auf der Toner-Verpackung. GENUINE SUPPLIES ■ Richtige Lagerung 1. Bewahren Sie die Verbrauchsmaterialien an einem Platz auf, der: ●...
Seite 49: Papierstau Beseitigen
PAPIERSTAU BESEITIGEN Wenn beim Drucken ein Papierstau auftritt, erscheint die Medlung "ZUFÜHRFEHLER BEI AUSSCHALTEN DATENVERLUST" auf der Touchpanel-Anzeige des Bedienfelds. Druckvorgänge inklusive Kopieren und Faxausgabe werden gestoppt. Der ungefähre Ort des Papierstaus wird angezeigt mit " ", wie aus der unten stehenden Abbildung ersichtlich. Die Seitennummern für Detailinformationen zur Beseitigung von Papierstaus werden auch angezeigt.
Seite 50: Papierstau Im Papiertransportbereich, In Der Fixiereinheit Und Im Ausgabebereich
PAPIERSTAU BESEITIGEN Papierstau im Papiertransportbereich, in der Fixiereinheit und im Ausgabebereich Wenn der Papierstau im ACHTUNG Fixierbereich aufgetreten Die Fixiereinheit ist heiß! Vorsicht bei der Beseitigung von ist, drehen Papierstaus. (Metallteile nicht berühren.) Drehknopf B der Walze in Pfeilrichtung, Entriegeln Sie die Duplex-Einheit und schieben Papierstau zu entfernen.
Seite 51: Papierstau In Der Duplex-Einheit
PAPIERSTAU BESEITIGEN Papierstau in der Duplex-Einheit Entriegeln Sie die Duplex-Einheit und schieben Schließen Sie vorsichtig die Duplex-Einheit. Sie sie nach links. Prüfen nach Entriegeln Sie die Einheit Schließen der Duplex-Einheit, schieben ob die Meldung über den Einheit vorsichtig Papierstau nicht mehr Gerät weg.
Seite 52: Papierstau Im Papiereinzugsbereich
PAPIERSTAU BESEITIGEN Papierstau im Papiereinzugsbereich HINWEIS Führen Sie die Schritte zur Papierstaubeseitigung durch. Ziehen Sie das Papierfach nicht sofort heraus, da der Papierstau durch Papier verursacht sein könnte, das nur teilweise aus dem Papierfach herausgezogen wurde. Öffnen Sie die rechte Abdeckung und sehen Sie nach, ob es dort einen Papierstau gibt (Schritte 1 und 2). Wenn Sie die Papierkassette ohne vorherige Überprüfung herausziehen, kann teilweise eingezogenes Papier reißen und Papierfetzen können im Gerät zurückbleiben, was das Entfernen des Papiers noch schwieriger macht.
Seite 53 PAPIERSTAU BESEITIGEN ■ Papierstau in der Mehrzweck-Papierlade ■ Papierstau im 3x500-Blatt Papierkassette Entriegeln Sie die Duplex-Einheit und schieben Sie Für das Entfernen von Papierstaus im unteren Fach, folgen Sie sie nach links. den links abgebildeten Schritten des Vorgangs "Papierstau in der Mehrzweck-Papierlade", um Papierstaus zu beseitigen.
Seite 54: Beseitigung Eines Vorlagenstaus
BESEITIGUNG EINES VORLAGENSTAUS Entfernen einer falsch eingezogenen Vorlage automatischen Dokumenteneinzug Wenn ein Vorlagenstau im automatischen Dokumenteneinzug auftritt, befolgen Sie die unten stehenden Schritte, um den Vorlagenstau zu beseitigen. HINWEISE ● Für die Papierstaubeseitigung in der Haupteinheit oder anderen Peripheriegeräten siehe Seite 2-17. ●...
Seite 55: Fehlersuche
In diesem Fall verwenden Sie das Gerät nicht mehr, ziehen Sie das Stromkabel raus und kontaktieren Sie Ihren Sharp-Händler. Hinweis:Buchstaben und Zahlen erscheinen in "**-**". Wenn Sie sich an Ihren Sharp-Händler wenden, sagen Sie Ihrem Händler, welche Buchstaben und Zahlen erscheinen.
Seite 56: Fehlersuche
Teil des Bildes abgeschnitten sein oder nicht gedruckt werden. Wird anderes SHARP Verwenden Sie von SHARP empfohlenes Papier. empfohlene Papier verwendet? (Seite 2-16) Benutzen Sie kein welliges oder zerknittertes Papier. Wenn Sie Papier über einen längeren Zeitraum nicht...
Seite 57 FEHLERSUCHE Problem Überprüfung Lösung oder Ursache Wird anderes SHARP Verwenden Sie von SHARP empfohlenes Papier. empfohlene Papier verwendet? (Seite 2-16) Befindet sich dieses Papierformat bzw. Benutzen Sie bitte Papier, das den Spezifierungen –gewicht nicht innerhalb entpsricht. Spezifizierungen? Die Ausdrucke sind...
Seite 59: Peripheriegeräte
KAPITEL 3 PERIPHERIEGERÄTE Dieses Kapitel beschreibt die Bedienungsanweisungen für die Postfachablage, den Finisher, den Sattelheft-Finisher und das Duplexmodul, sowie für das Sharp OSA (das Modul für die Kommunikation mit dem Anwendungsprogramm und dem externen Kontenmodus). Seite DUPLEX-EINHEIT .................. 3-2 ●...
Seite 60: Teilebezeichnungen
DUPLEX-EINHEIT Wenn eine Duplex-Einheit installiert ist, kann ein beidseitiges Drucken ausgeführt werden. Zwei Arten von Duplex-Einheiten stehen zur Verfügung: Duplexmodul/manuelles Eingabefach und Duplex-Einheit. Die Beschreibungen in diesem Handbuch sind für das Duplexmodul/manuelle Eingabefach. Für Informationen zur Entfernung von Papierstaus dieser Module vgl. Seite 2-19. Teilebezeichnungen Ausgabefach Duplex-Einheit...
Seite 61: Papier Einlegen In Das Manuelle Papiereingabefach
Wenn Sie auf dem Ausgabefach gestapelt werden, können sie sich wellen. ● Verwenden Sie nur die von SHARP empfohlenen Transparentfolien. Legen Sie den Film vertikal ausgerichtet mit der Etikettenseite nach oben in das manuelle Eingabefach. Wenn die Etikettenseite nach unten weist, kann es zu Verschmierungen kommen.
Seite 62: Fehlersuche (Bezogen Auf Die Duplex-Einheit)
DUPLEX-EINHEIT Fehlersuche (bezogen auf die Duplex-Einheit) Gehen Sie folgende Liste durch, bevor Sie den Kundendienst rufen. Problem Überprüfung Lösung oder Ursache Nachricht angezeigt, mit der darauf Spezialpapier kann nicht für zweiseitige Ausdrucke hingewiesen wird, dass die Papiersorte benutzt werden. Verwenden Sie ein für zweiseitige nicht für zweiseitige Ausdrucke verwendet Ausdrucke geeignetes Papier.
Seite 63: Mailbox-Stacker
MAILBOX-STACKER Der Mailbox-Stacker besteht aus sieben Postfächern, die dazu bestimmt werden können, Druckausgaben von bestimmten Benutzern oder Benutzergruppen aufzunehmen. Im Kopier- und Faxmodus ausgegebenes Papier wird getrennt von den Druckausgaben in das oberste Fach ausgegeben. (Druckausgaben können ebenso in das oberste Fach geleitet warden.) Teilebezeichnungen Obere Oberes Fach...
Seite 64: Papierstau Im Mailbin-Stacker
MAILBOX-STACKER Papierstau im Mailbin-Stacker Wenn während des Druckvorgangs ein Papierstau im Mailbox-Stacker eingetreten ist, entfernen Sie das gestaute Papier wie nachstehend beschrieben. Öffnen Sie die obere Abdeckung. Nehmen Sie das unrichtig eingezogene Papier heraus. Bewegen Sie den Schieber Vergewissern sich, Obere Abdeckung Abbildung dass die gestauten Blätter...
Seite 65: Finisher
FINISHER Der Finisher kann zusammengestellte Sätze geheftet wie auch ungeheftet ausgeben. Nicht geheftete Sätze können für eine leichtere Trennung versetzt voneinander gestapelt werden. Teilebezeichnungen Verriegelung Oberes Fach Hierher können Druckausgaben Lösen Sie die Verriegelung, um aus den Funktionen Drucker, den Finisher für die Entfernung von Kopierer geleitet gestautem Papier zu öffnen.
Seite 66: Finisher-Funktionen
FINISHER Finisher-Funktionen ■ Sortiermodus ■ Gruppiermodus Sortierte Sätze werden ausgegeben. Gruppen von Ausdrucken oder Kopien von derselben Seite werden ausgegeben. Original Ausdrucke Original Ausdrucke ■ Versatzmodus Modus Modus Keine Die Sätze verschieben sich von Seite zu Seite, so dass jeder Papierauswurfverschiebung Papierauswurfverschiebung Satz oder jede Gruppe gegenüber dem vorherigen Satz...
Seite 67: Verwendung Der Finisher-Funktionen
FINISHER Verwendung der Finisher-Funktionen Wenn im Hauptfenster des Kopiermodus [AUSGABE] aktiviert wurde, erscheint eine Bildschirmanzeige, auf der die verschiedenen Funktionen Sortieren, Gruppenfunktion, Heftsortierung, und das Ausgabefach ausgewählt werden können. Sobald eine Auswahl getroffen wurde, leuchtet die Sensortaste für die entsprechende Funktion auf. AUSGABE SORTIE- OBERES...
Seite 68: Auswechseln Der Heftklammernpatrone
FINISHER Auswechseln der Heftklammernpatrone Wenn die Heftklammernpatrone leer wird, wird die Meldung "Heftklammern hinzufügen" im Bedienfeld angezeigt. Befolgen Sie die folgenden Schritte beim Wechsel der Heftklammerpatrone. Öffnen Sie die Frontabdeckung. HINWEISE ● Entfernen Sie das Band nicht von der Patrone, so lange Sie die Heftklammernpatrone nicht in das Fach eingesetzt haben.
Seite 69: Überprüfung Des Hefters
FINISHER ■ Überprüfung des Hefters Erscheint die Meldung "HEFTER ÜBERPRÜFEN" oder "HEFTERPOSITION ODER HEFTERSTAU PRÜFEN", gehen Sie wie folgt vor. Öffnen Sie die Finisher-Einheit. Heben Hebel Ende Heftklammernfachs an. Lösen Sie den Riegel, um Entfernen Sie die obere Finisher-Einheit Heftklammer, wenn öffnen.
Seite 70: Papierstau Im Finisher
FINISHER Papierstau im Finisher Wenn im Finisher ein Papierstau auftritt, entfernen Sie den Papierstau wie nachfolgend beschrieben. Entfernen Sie das Papier im Ausgabebereich. Heben Sie die Papierführung an und beseitigen Sie den Papierstau. Vergewissern sich, Vergewissern sich, dass die gestauten Blätter dass die gestauten Blätter während der Beseitigung während der Beseitigung...
Seite 71: Fehlersuche Bei Problemen Mit Dem Finisher
FINISHER Fehlersuche bei Problemen mit dem Finisher Gehen Sie folgende Liste durch, bevor Sie den Kundendienst rufen. Problem Überprüfung Lösung oder Ursache Sind Finisher-Abdeckungen offen? Schließen Sie alle Abdeckungen. Öffnen Sie den Finisher wie beschrieben in Schritt 4 auf Seite 3-12 Der Finisher funktioniert Erscheint ein Hinweis darauf, dass Papier und entfernen Sie alles...
Seite 72: Finisher Mit Mittelheftung
FINISHER MIT MITTELHEFTUNG Der Finisher mit Mittelheftung kann automatisch zwei Heftklammern in der Mitte für das Binden von Ausdrucken oder Kopien anbringen und diese dann in der Mitte falten. Ein optionaler Locher kann im Finisher installiert werden. Teilebezeichnungen Hefter/Sortierer Obere Abdeckung Papier, das geheftet werden soll, Öffnen Sie diese zur Entfernung wird vorübergehend gestapelt.
Seite 73: Hefterfunktionen
FINISHER MIT MITTELHEFTUNG A4 oder 8 1/2" x 11" oder kleineres Format: 50 Blatt* (80 g/m oder 20 lbs.) B4 oder 8 1/2" x 14" oder breiteres Format: 25 Blatt* (80 g/m Heftkapazität oder 20 lbs.) *Bis zu zwei Blatt à 128 g/m oder 34 lbs.
Seite 74 FINISHER MIT MITTELHEFTUNG ■ Sortier/Heftmodus Zusammengestellte Sätze mit Ausdrucken oder Kopien werden geheftet und im Versatzfach ausgegeben. Wenn Sie Mittelheftung ausgewählt haben, werden die Ausdrucke oder Kopien in der Mitte geheftet und in der Ablage des Rückstichhefters ausgegeben. Die Heftpositionen, die Ausrichtung, das Papierformat, das geheftet werden kann, und die Kapazität (Heften) sind unten beschrieben. Heftpositionen Hochformatausrichtung Querformatausrichtung...
Seite 75 FINISHER MIT MITTELHEFTUNG ■ Heften Der Finisher mit Mittelheftung kann automatisch zwei Heftklammern in der Mitte für das Binden von Ausdrucken oder Kopien anbringen und diese dann in der Mitte falten. ■ Lochen (nur bei installierter Lochungseinheit) Wenn der Finisher mit Mittelheftung mit einer Lochungseinheit <Beispiel>...
Seite 76: Verwenden Des Finisher Mit Mittelheftungs
FINISHER MIT MITTELHEFTUNG Verwenden des Finisher mit Mittelheftungs Wenn im Hauptfenster des Kopiermodus [AUSGABE] aktiviert wurde, erscheint eine Bildschirmanzeige, auf der die verschiedenen Funktionen Sortieren, Gruppenfunktion, Heftsortierung, Sattelheftung, Lochen und das Ausgabefach ausgewählt werden können. (4)(5) AUSGABE VERSATZ MITTLERES SORTIE- FACH FACH HEFTER/...
Seite 77: Ersatz Der Heftklammernpatrone Und Beseitigung Eines Hefterstaus
FINISHER MIT MITTELHEFTUNG Ersatz der Heftklammernpatrone und Beseitigung eines Hefterstaus Wenn die Heftklammernpatrone leer wird oder ein Heftklammernstau aufgetreten ist, wird eine entsprechende Meldung im Bedienfeld angezeigt. Führen Sie die nachfolgenden Schritte aus, um die Heftklammernpatrone auszuwechseln oder gestaute Heftklammern zu entfernen. ■...
Seite 78: Beseitigen Von Heftklammernstau
FINISHER MIT MITTELHEFTUNG ■ Beseitigen von Heftklammernstau Entriegeln Sie den Finisher mit Mittelheftung Wenn Sattelheftung ausgewählt wurde, ist die und schieben Sie ihn vom Gerät weg. Abdeckung der Sattelheftersektion zu öffnen. Öffnen Sie die Frontabdeckung. Nehmen Sie das unrichtig eingezogene Papier heraus.
Seite 79: Entsorgung Derlocherabfälle
FINISHER MIT MITTELHEFTUNG Drehen Sie den Drehknopf A an der Walze in Senken Sie den Hebel in seine Ausgangsposition ab. Pfeilrichtung, um den Hefter nach vorne zu bewegen. Drehen Sie den Drehknopf an der Walze, bis die dreieckige Markierung mit Indexmarkierung ausgerichtet ist.
Seite 80: Papierstau Im Finisher Mit Mittelheftung
FINISHER MIT MITTELHEFTUNG Papierstau im Finisher mit Mittelheftung Wenn im Finisher mit Mittelheftung ein Papierstau auftritt, müssen Sie wie folgt vorgehen, um das gestaute Papier zu entfernen. Drücken Sie die Ablöstaste und trennen Sie Nehmen Sie das unrichtig eingezogene Papier den Finisher mit Mittelheftung vom Gerät.
Seite 81 FINISHER MIT MITTELHEFTUNG Öffnen Sie die Frontabdeckung. Schieben Sie den Finisher mit Mittelheftung wieder an das Gerät. Drehen Sie den Drehknopf D in Pfeilrichtung. Rollendrehknopf D Entfernen Sie den Papierstau in der Ablage des Rückstichhefterfachs. Entfernen Sie vorsichtig das Papier ohne es zu zerreißen.
Seite 82: Fehlersuche (Bei Problemen Mit Dem Finisher Mit Mittelheftung)
FINISHER MIT MITTELHEFTUNG Fehlersuche (bei Problemen mit dem Finisher mit Mittelheftung) Gehen Sie folgende Liste durch, bevor Sie den Kundendienst rufen. Problem Überprüfung Lösung oder Ursache Abdeckungen am Finisher mit Mittelheftung offen? Schließen Sie alle Abdeckungen. (Siehe Seite 3-14.) Finisher Mittelheftung funktioniert Erscheint ein Hinweis darauf, dass Papier vom Entfernen Sie das restliche Papier aus dem Hefter...
Seite 83: Sharp Osa
Sharp-OSA (Open Systems Architecture) ist ein Standard, der einen erweiterten Informationsaustausch sowie eine verteilte Steuerung ermöglicht, die bisher an digitalen Multifunksgeräten selbst nicht möglich war. Wenn ein Multifunktionsgerät verwendet wird, das Sharp OSA unterstützt, können das Bedienfeld und die Scannerübertragungsfunktionen über eine externe Anwendung gesteuert werden.
Seite 84: Operation Im Osa-Modus
ANWENDUNG KOMMUNIKATIONSMODUL (MX-AMX2) ■ Auswählen des Standardprogramms im Modus Dokumentenablage Das Feld [Sharp OSA] wird in der unteren rechten Ecke des Dokumentenablagebildschirms angezeigt. Führen Sie die folgenden Schritte aus, um ein Standardprogramm zu wählen. Berühren Sie das Feld [Sharp OSA].
Seite 85: Externes Kontomodul (Mx-Amx3)
Externen Kontensteuerung" in den Einstellungen im Administratoreneinstellungen . Starten Sie das Gerät nach dem Ändern dieser Einstellung neu. ■ Externer Zählmodus Wenn im Administratoreneinstellungen "Konfiguration der Externen Kontensteuerung" der "Sharp OSA-Einstellungen" nur die Einstellung [FREIGEBEN DER EXTERNEN KONTENSTEUERUNG] aktiviert ist, wechselt das Gerät in den externen Zählmodus.
Seite 87: Teil 2: Kopierbetrieb
Teil 2: Kopierbetrieb...
Seite 89: Kopieren
KAPITEL 4 KOPIEREN In diesem Kapitel werden die grundlegenden Vorgehensweisen zum Anfertigen von Kopien erläutert, einschließlich der Auswahl des Abbildungsverhältnisses und anderer Kopiereinstellungen. Seite AUTOMATISCHER ORIGINAL-EINZUG..........4-2 ● Verwendbare Vorlagen ..............4-2 ORIGINALE ANLEGEN ................4-3 FORMAT EINES EINGELEGTEN ORIGINALS PRÜFEN....... 4-5 ●...
Seite 90: Automatischer Original-Einzug
AUTOMATISCHER ORIGINAL-EINZUG Die Funktion Automatischer Originaleinzug führt dem Gerät die Originalvorlage automatisch zu und ermöglicht so ein kontinuierliches Kopieren. Zusätzlich können beide Seiten eines beidseitig bedruckten Originals gleichzeitig gescannt werden. Diese Funktion ist praktisch, wenn Sie viele Originalseiten scannen müssen. Verwendbare Vorlagen Ein Stapel von bis zu 50 Originalblättern (30 Originalblätter* bei B4 (8 1/2"...
Seite 91: Originale Anlegen
ORIGINALE ANLEGEN ■ Verwenden des automatischen Originaleinzugs ■ Verwenden des Vorlagenglases Öffnen Sie die Vorlagenabdeckung und Öffnen Sie die Vorlagenabdeckung, legen Sie vergewissern Sie sich, das sich kein Dokument das Original mit der Schriftseite nach unten auf mehr Vorlagenglas befindet. das Vorlagenglas, und schließen Sie dann Schließen dann...
Seite 92: Ausrichtungen Für Eine Standardvorlage
ORIGINALE ANLEGEN ■ Ausrichtungen für eine Standardvorlage [Beispiel 1] Originaleinzugsfach Vorlagenglas Legen Sie die Originale so in den Originaleinzug oder auf das Oberseite Oberseite Vorlagenglas, dass das obere und das untere Ende des Originals wie in der Abbildung gezeigt anliegt. Andernfalls Unterseite werden Heftklammern nicht an...
Seite 93: Format Eines Eingelegten Originals Prüfen.4
FORMAT EINES EINGELEGTEN ORIGINALS PRÜFEN Wenn ein Original in einem Standardformat eingelegt ist, wird das Format automatisch ermittelt (automatische Originalerkennung) und auf dem Bedienfeld angezeigt. Prüfen Sie, ob das Format richtig ermittelt wurde. AUTO (A) : Das Originalformat wird angezeigt. ORIGINAL (B) : [AUTO] wird angezeigt, wenn die automatische Dokumentenerkennung AUTO...
Seite 94: Originalformate Speichern, Löschen Und Verwenden
ORIGINALFORMATE SPEICHERN, LÖSCHEN UND VERWENDEN Es können bis zu 9 Originalformate gespeichert werden. Gespeicherte Formate können leicht aufgerufen werden und werden nicht gelöscht, wenn das Gerät abgeschaltet ist. Das Abspeichern eines oft verwendeten Originalformats spart Ihnen die Mühe, dieses Format jedes Mal manuell einzugeben, wenn Sie dieses Dokumentformat kopieren. ●...
Seite 95: Normales Kopieren
NORMALES KOPIEREN In diesem Abschnitt wird der normale Kopiervorgang beschrieben. Kopieren mit dem automatischen Originaleinzug ■ 1-seitige Kopien von 1-seitigen Originalen Original Kopie Legen Vorlagen Berühren Sie die Taste [OK]. Vorlageneinzugsfach ein. (Seiten 4-3 bis 4-6) Vergewissern Sie sich, dass automatisch das dem Original entsprechende Papierformat Stellen Sie sicher, dass der Kopiermodus ausgewählt wird*.
Seite 96: Der Kopiermodus Einseitig Zu Einseitig Ist
NORMALES KOPIEREN Wählen Sie den gewünschten Ausgabe-Modus Drücken Sie die Taste [START]. (Seite 4-9). Wenn die Taste [C] gedrückt Sortiermodus 2-SEIT. KOPIE wird, während Originale standardmäßig eingestellt. gerade eingescannt werden, Um den Gruppenmodus AUSGABE wird Scanvorgang auszuwählen, berühren Sie unterbrochen. Wenn die Taste [AUSGABE], und Kopiervorgang...
Seite 97: Ausgabe Der Kopien (Sortieren Und Gruppieren)
NORMALES KOPIEREN ■ Ausgabe der Kopien (sortieren und gruppieren) Beispiel: Fünf Sätze oder je fünf Kopien von drei Originalen ● Kopien in Sätze sortieren Original Fünf Kopiensätze AUSGABE SORTIE- SPEZIALMODI 2-SEIT. KOPIE AUSGABE GRUPPE LOGOUT Drücken Sie die Berühren Sie Berühren Sie Stellen Sie die Taste [START]...
Seite 98: Automatisches Zweiseitiges Kopieren Mit Der Funktion
NORMALES KOPIEREN Automatisches zweiseitiges Kopieren Funktion Automatischer Originaleinzug Wenn die optionale Duplex-Einheit installíert ist, können die folgenden automatischen zweiseitigen Kopierfunktionen ausgeführt werden. Das Papier wird während des Druckvorgangs automatisch umgedreht, wodurch zweiseitige Kopien mit Leichtigkeit auszuführen sind. Original Kopie 1. Automatisches zweiseitiges Kopieren einseitigen Originalen...
Seite 99: Kopieren Vom Vorlagenglas
NORMALES KOPIEREN Kopieren vom Vorlagenglas Wenn Sie Originale kopieren möchten, die nicht über den automatischen Originaleinzug zugeführt werden können, wie zum Beispiel dicke Blätter, öffnen Sie die Vorlagenabdeckung und kopieren Sie die Originale vom Vorlagenglas aus. ■ 1-seitige Kopien von 1-seitigen Originalen Original Kopie Legen Sie die Vorlage auf das Vorlagenglas.
Seite 100 NORMALES KOPIEREN Wählen Sie den gewünschten Ausgabemodus. Drücken Sie die Taste [START]. (Seite 4-9) Ersetzen Sie die Vorlage Gruppiermodus gegen die nächste Vorlage 2-SEIT. KOPIE standardmäßig eingestellt. und drücken Sie die Taste Sortiermodus [START]. Wiederholen Sie AUSGABE auszuwählen, berühren Sie diesen Vorgang, bis alle Taste [AUSGABE],...
Seite 101: Automatisches Zweiseitiges Kopieren Vom Vorlagenglas Aus
NORMALES KOPIEREN Automatisches zweiseitiges Kopieren vom Vorlagenglas aus Wenn die optionale Duplex-Einheit installíert ist, können die folgenden automatischen zweiseitigen Kopierfunktionen ausgeführt werden. Das Papier wird während des Druckvorgangs automatisch umgedreht, wodurch zweiseitige Kopien mit Leichtigkeit auszuführen sind. Original Kopie Legen Sie die Vorlage auf das Vorlagenglas. Berühren Sie die Taste [EINSEITIG AUF (Seiten 4-3 bis 4-6) ZWEISEITIG KOPIEREN].
Seite 102: Belichtung Einstellen
BELICHTUNG EINSTELLEN Wählen Sie für das zu kopierende Original eine passende Belichtung aus. Es stehen folgende Modi zur Auswahl: AUTO, TEXT, TEXT/FOTO und FOTO. ■ Automatische Belichtungseinstellung AUTO ORIGINAL Standardbelichtungseinste llung ist "AUTO", bei der die AUTO Belichtung automatisch BELICHTUNG entsprechend Originals eingestellt wird.
Seite 103: Verkleinerung/Vergrösserung/Zoom
VERKLEINERUNG/VERGRÖSSERUNG/ZOOM Verkleinerungs- und Vergrößerungsverhältnisse können automatisch oder manuell ausgewählt werden. ● Automatische Auswahl: Auto-Bild(siehe unten) ● Manuelle Auswahl: Kopierverhältnisse/Zoom voreinstellen (siehe Seite 4-16) Automatische Auswahl (Auto-Bild) Der Verkleinerungs- oder Vergrößerungsfaktor wird automatisch entsprechend dem Originalformat und dem ausgewählten Papierformat ausgewählt. Legen Sie das Original in den Originaleinzug HINWEIS oder auf das Vorlagenglas.
Seite 104: Manuelle Auswahl (Kopierverhältnisse/Zoom Einstellen)
VERKLEINERUNG/VERGRÖSSERUNG/ZOOM Manuelle Auswahl (Kopierverhältnisse/Zoom einstellen) Voreingestellte Kopierfaktoren (max. 400%, mind. 25%) können mit den Vergrößerungs- und Verkleinerungstasten ausgewählt werden. Zusätzlich können die Zoomtasten verwendet werden, um ein beliebiges Verhältnis von 25% bis 400% in Abständen von 1% einzustellen. <Mit der Administratoreneinstellungen durch den Handbuch für die Administratoreneinstellungen auf Seite 16 können zwei zusätzliche Vergrößerungsverhältnisse und zwei zusätzliche Verkleinerungsverhältnisse eingestellt werden.>...
Seite 105 VERKLEINERUNG/VERGRÖSSERUNG/ZOOM Vergewissern Sie sich, dass ein geeignetes Papierformat entsprechend dem ausgewählten Verhältnis ausgewählt wurde. ORIGINAL AUTO BELICHTUNG Anzeige Automatische AUTO Papierwahl PAPIERWAHL ZOOMFAKTOR HINWEIS Wenn die Anzeige Automatische Papierwahl nicht erscheint, wird keine Papierkassette mit dem richtigen Papierformat für das ausgewählte Verhältnis automatisch ausgewählt.
Seite 106: Xy-Zoom
VERKLEINERUNG/VERGRÖSSERUNG/ZOOM XY-ZOOM Die XY-Zoom-Funktion ermöglicht die separate Änderung der horizontalen und vertikalen Kopierverhältnisse. Die Verhältnisse können von 25% bis 400% in Abständen von 1% eingestellt werden. Beispiel: Auswahl von 100% für die Länge und 50% für die Breite Kopie Original Legen Original Verwenden Sie die Vergrößerungs- und Verkleinerungstasten...
Seite 107 VERKLEINERUNG/VERGRÖSSERUNG/ZOOM Verwenden Vergrößerungs- Wählen Sie eine beliebige Kopiereinstellung, Verkleinerungstasten und die Taste [ZOOM]([ wie zum Beispiel die Belichtung oder die ]), um das Abbildungsverhältnis in vertikaler Anzahl der Kopien aus, und drücken Sie dann Richtung (Y) zu ändern. die Taste [START]. Ein festes Abbildungsverhältnis wird beim Berühren nicht mit einer Markierung hinterlegt.
Seite 108: Spezialpapier
SPEZIALPAPIER Das Papierfach 2 und das manuelle Eingabefach an der optionalen Duplex-Einheit mit manuellem Eingabefach können benutzt werden, um Kopien auf Transparentfolien, Postkarten, Etikettenbögen, Umschlägen* und Normalpapier zu machen. *1 Umschläge können in Fach 2 gelegt werden. Legen Original Wählen Sie den manuellen Einzug aus. Originaleinzugfach oder auf das Vorlagenglas.
Seite 109 KAPITEL 5 PRAKTISCHE KOPIERFUNKTIONEN diesem Kapitel werden Sonderfunktionen, Speichern Kopiereinstellungen und andere praktische Funktionen erläutert. Lesen Sie einfach die Abschnitte, die für Sie interessant sind. Seite SPEZIALMODI ..................5-2 ● Allgemeine Vorgehensweise zum Verwenden der Sonderfunktionen..5-2 ● Rand wechseln................5-3 ●...
Seite 110: Spezialmodi
SPEZIALMODI Berühren Sie die Taste [SPEZIALMODI] in der Hauptmaske der Betriebsart Kopieren, um die Maske Spezialmodi zu öffnen.. Folgende Funktionen können in der Maske Spezialmodi ausgewählt werden. Berühren Sie die Taste [SPEZIALMODI] im Hauptbildschirm. BEREIT ZUM SCANNEN FÜR KOPIEREN. SPEZIALMODI AUTO SPEZIALMODI ORIGINAL...
Seite 111: Rand Wechseln
SPEZIALMODI Rand wechseln Die Randwechselfunktion verschiebt automatisch den Text oder das Bild auf dem Kopierpapier um etwa 10 mm (1/2 Zoll) vom Ausgangspunkt entfernt. Diese Funktion ist praktisch, wenn Sie Kopien mit Klammern oder mit einem Faden zusammenheften. HINWEISE ● Die anfängliche Einstellung für die Randbreite kann in den Administratoreneinstellungen auf jeden beliebigen Wert von 0 bis 20 mm (0 bis 1 Zoll) abgeändert werden.
Seite 112: Löschen
SPEZIALMODI Löschen Die Funktion Rand löschen wird zum Löschen von Schatten verwendet, die beim Kopieren von Büchern oder dicken Vorlagen entstehen. Die zu wählenden Löschmodi sind in der nachfolgenden Abbildung dargestellt. Die Löschbreite ist ursprünglich auf ca. 10 mm (1/2 Zoll) eingestellt. HINWEIS Die anfängliche Einstellung für die Löschbreite kann in den Administratoreneinstellungen auf jeden beliebigen Wert von 0 bis 20 mm (0 bis 1 Zoll) abgeändert werden.
Seite 113: Doppelseitenkopie
SPEZIALMODI Doppelseitenkopie Die Funktion Doppelseitenkopie erzeugt separate Kopien zweier nebeneinander liegender Seiten auf dem Vorlagenglas. Diese Funktion eignet sich besonders für das Kopieren von Büchern und anderen gebundenen Vorlagen. [Beispiel] Kopieren der rechten und linken Seiten eines Buches Buch als Vorlage Doppelseitenkopie ●Die Funktion Doppelseitenkopie kann nur verwendet werden, wenn vom Vorlagenglas kopiert wird.
Seite 114: Broschüre Kopieren
SPEZIALMODI Broschüre kopieren Die Funktion Broschürenkopie dient zur Anordnung von Kopien in der für eine eventuelle Mittenheftung und Broschürenfaltung richtigen Reihenfolge. Zwei Originalseiten werden je auf eine Seite Kopierpapier kopiert. Auf ein Blatt werden also vier Seiten kopiert. Dies ist eine komfortable Funktion zur Zusammenstellung von Kopien zu einem schönen Büchlein oder einer Broschüre. HINWEIS Um Broschüren-Kopien eines Buchs oder eines anderen gebundenen Originals anzufertigen, verwenden Sie die Funktion Buch kopieren (Seite 5-26).
Seite 115 SPEZIALMODI Wählen Sie, ob Sie auf das Deckblatt kopieren Legen Sie das Original ins Dokumentenladefach möchten, oder nicht ("JA" oder "NEIN"). oder auf das Vorlagenglas. (Seite 4-3) DECKBLATT BEDRUCKEN Vergewissern Sie sich, dass das gewünschte Papierformat je nach Originalformat automatisch NEIN gewählt wurde.
Seite 116: Auftragsaufbau
SPEZIALMODI Auftragsaufbau Verwenden Sie den Auftragsaufbaumodus, wenn Sie mehr Originale kopieren müssen, als in den Originaleinzug auf einmal eingelegt werden können. Die maximale Anzahl an Originalen die auf einmal in den Originaleinzug eingelegt werden können ist 50 Blatt (30 Blatt bei einem Format B4 oder größer;...
Seite 117: Ändern Der Einstellungen Für Jeden Einzelnen Satz Des Originals
SPEZIALMODI ■ Ändern der Einstellungen für jeden einzelnen Satz des Originals Mit dem Auftragsaufbau können Sie die Einstellungen für das Kopieren jedes Mal ändern, wenn Sie einen neuen Satz von Originalen einlegen. Nachdem Sie Schritt 4 auf der Seite 5-8 durchgeführt haben, folgen Sie den unten angegebenen Schritten. Berühren Sie die Taste [ÄNDERN].
Seite 118: Tandem-Kopieren
SPEZIALMODI Tandem-Kopieren Diese Funktion kann nur beim MX-M350N/MX-M450N benutzt werden, oder wenn die Netzwerk-Funktion ergänzt wurde. Zwei Geräte, die an dasselbe Netzwerk angeschlossen sind, können verwendet werden, um einen großen Kopierauftrag parallel zu kopieren. Dadurch dass der Auftrag geteilt wird, kann der Auftrag in der halben Zeit erledigt werden. Zur Verwendung dieser Funktion müssen zwei Geräte als Netzwerkdrucker an Ihr Netzwerk angeschlossen sein.
Seite 119 SPEZIALMODI Drücken Sie die Taste [START]. HINWEISE ● Um Tandem-Kopien anzufertigen, müssen Server- und Clientgerät bestimmten Bedingungen entsprechen. Nach dem Drücken der Taste [START] auf dem Servergerät überprüft das Servergerät, ob die Bedingungen erfüllt sind. Wenn dies nicht der Fall ist, beginnt das Tandem-Kopieren nicht und "TANDEM-AUSGABE IST NICHT ZULÄSSIG. ALLE SÄTZE AM HAUPTGERÄT AUSGEBEN ?"...
Seite 120: Deckblatteinfüge-Modus
SPEZIALMODI Deckblatteinfüge-modus Wenn die Funktion automatischer Originaleinzug verwendet wird, kann eine andere Papiersorte an die entsprechenden Stellen des Front- und Rückdeckblatts eines Kopierauftrags eingefügt werden. Eine andere Papiersorte kann auch automatisch als Trennblatt bei bestimmten Seiten hinzugefügt werden. ● Deckblätter/Trennblätter können in den Administratoreneinstellungen deaktiviert werden (Seite 11 des Handbuchs für die Administratoreneinstellungen).
Seite 121: Vorgehensweise Zum Einfügen Von Front- Und Rückdeckblatt
SPEZIALMODI ■ Vorgehensweise zum Einfügen von Front- und Rückdeckblatt Das Papier für das vordere Deckblatt wird Frontdeckblattpapier genannt ("FRONTDECKBLATT" im Bedienfeld). Das Papier für das hintere Deckblatt wird Rückdeckblattpapier genannt ("RÜCKDECKBLATT" im Bedienfeld). ●Beispiele für Zuführungsmethoden des Front- und Rückdeckblattpapiers finden Sie auf den Seiten 5-18 bis 5-21. Stellen Sie die Zuführbedingungen für das Um das Fenster für Spezialmodi anzuzeigen...
Seite 122: Vorgehensweise Zum Hinzufügen Von Trennblättern
SPEZIALMODI ■ Vorgehensweise zum Hinzufügen von Trennblättern Sie können unterschiedliches Papier automatisch als Trennblatt an festgelegten Seiten einfügen. Es können zwei Arten von Trennblättern verwendet werden. Sie werden mit den Tasten [EINZUGS-EINST. TYP A] und [EINZUGS-EINST. TYP B] im Bedienfeld festgelegt. ●Beispiele für Methoden zur Zuführung von Trennblättern finden Sie auf Seite 5-22.
Seite 123 SPEZIALMODI Berühren Taste [EINZUGS- Wenn Sie ein anderes Papier mit der Taste EINSTELLUNGEN], um die Seiten festzulegen, [EINZUGS-EINST. TYP B] einfügen möchten, an denen Sie die Trennblätter von [EINZUGS- wiederholen Sie die Schritte 2 bis 6. Verwenden EINST. TYP A] und [EINZUGS-EINST. TYP B] Sie anstelle der Taste [EINZUGS-EINST.
Seite 124: Deckblätter/Trennblätter Überprüfen, Bearbeiten Und Löschen
SPEZIALMODI ■ Deckblätter/Trennblätter überprüfen, bearbeiten und löschen Die Taste [SEITEN ANSICHT] wird nach dem Konfigurieren der Deckblatt/Trennblatt-Einstellungen angezeigt (die Einstellungen von Schritt 1 bis Schritt 7 auf den Seiten 5-13 und 5-14). Die Taste [SEITEN ANSICHT] wird für Folgendes verwendet: ●...
Seite 125: Beispiele Für Deckblätter Und Trennblätter
SPEZIALMODI ■ Beispiele für Deckblätter und Trennblätter Die Verhältnisse zwischen Originalen und fertigen Kopien, wenn Deckblätter oder Trennblätter eingefügt werden, werden auf den folgenden Seiten gezeigt. Deckblätter ●Einseitiges Kopieren von einseitigen Originalen ●Zweiseitiges Kopieren von einseitigen Originalen (Seite 5-18) (Seite 5-19) ●Einseitiges Kopieren von zweiseitigen Originalen ●Zweiseitiges Kopieren von zweiseitigen Originalen (Seite 5-20)
Seite 126: Deckblätter (Einseitige Kopien Von Einseitigen Originalen)
SPEZIALMODI ■ Deckblätter (Einseitige Kopien von einseitigen Originalen) Einseitige Kopien werden von folgenden einseitigen Originalen gemacht. Erste Seite Zweite Seite Dritte Seite Vierte Seite Fünfte Seite Sechste Seite Kopieren auf Deckblatt Kopierergebnisse Frontdeckblatt Rückdeckblatt Kein Kopieren Kein Kopieren Einseitiges Kein Kopieren Kopieren Zweiseitiges Kein Kopieren...
Seite 127: Deckblätter (Zweiseitige Kopien Von Einseitigen Originalen)
SPEZIALMODI ■ Deckblätter (Zweiseitige Kopien von einseitigen Originalen) Zweiseitige Kopien werden von folgenden einseitigen Originalen gemacht. Erste Seite Zweite Seite Dritte Seite Vierte Seite Fünfte Seite Sechste Seite Kopieren auf Deckblatt Kopierergebnisse Frontdeckblatt Rückdeckblatt Kein Kopieren Kein Kopieren Einseitiges Kein Kopieren Kopieren Zweiseitiges Kein Kopieren...
Seite 128 SPEZIALMODI ■ Deckblätter (Einseitige Kopien von einseitigen Originalen) Einseitige Kopien werden von folgenden zweiseitigen Originalen gemacht. Erste Seite Zweite Seite Dritte Seite Kopieren auf Deckblatt Kopierergebnisse Frontdeckblatt Rückdeckblatt Kein Kopieren Kein Kopieren Einseitiges Kein Kopieren Kopieren Zweiseitiges Kein Kopieren Kopieren Einseitiges Kein Kopieren Kopieren...
Seite 129: Deckblätter (Zweiseitige Kopien Von Zweiseitigen Originalen)
SPEZIALMODI ■ Deckblätter (Zweiseitige Kopien von zweiseitigen Originalen) Zweiseitige Kopien werden von folgenden zweiseitigen Originalen gemacht. Erste Seite Zweite Seite Dritte Seite Kopieren auf Deckblatt Kopierergebnisse Frontdeckblatt Rückdeckblatt Kein Kopieren Kein Kopieren Einseitiges Kein Kopieren Kopieren Zweiseitiges Kein Kopieren Kopieren Einseitiges Kein Kopieren Kopieren...
Seite 130: Trennblätter (Einseitige Kopien Von Einseitigen Originalen)
SPEZIALMODI ■ Trennblätter (Einseitige Kopien von einseitigen Originalen) Einseitiges und zweiseitiges Kopieren wird mit folgenden einseitigen Originalen durchgeführt. Die Einfügeseite für das Trennblatt ist auf Seite 3 eingestellt. Erste Seite Zweite Seite Dritte Seite Vierte Seite Fünfte Seite Sechste Seite Kopieren auf Kopierergebnisse Kopierergebnisse (einseitiges Kopieren)
Seite 131: Transparentfolie Mit Trennblättern
SPEZIALMODI Transparentfolie mit Trennblättern Wenn Sie auf Transparentfolien kopieren, können Sie weiße Trennblätter zwischen die Transparentfolien einfügen. ● Diese Funktion ist nur bei "einseitig auf einseitig" und Beispiel: Getrennte Trennblätter zwischen Folienblätter. "zweiseitig auf einseitig" möglich. Originale (einseitig) ● In diesem Modus können nicht mehrere Kopien ausgewählt werden.
Seite 132: Mehrfachkopie
SPEZIALMODI Wählen Sie Fach 2. Stellen Sie die Zuführbedingungen für die Trennblätter ein. NEN FÜR KOPIEREN. AUTO ORIGIN NORMAL 1. A4 ABBRECHEN TRENNBLÄTTER BEDRUCKEN EINZUGSBOGEN TRANSP.-FOLI BELICH 2. A4 NEIN FACH3 NORMAL 3. A3 PAPIERW NORMAL NORMAL 4. A4 ZOOMFA Um das Fenster für Spezialmodi anzuzeigen...
Seite 133 SPEZIALMODI Berühren Sie die Taste [OK] (innere Taste [OK]) Um das Fenster für Spezialmodi anzuzeigen... in der Maske Mehrfachkopie. Siehe "Allgemeine Vorgehensweise Sie gelangen wieder zur Maske Spezialmodi. Verwenden der Sonderfunktionen" auf Seite 5-2. Berühren Sie die Taste [OK] in der Maske Berühren Sie die Taste [MEHRFACHKOPIE] in Spezialmodi.
Seite 134: Buchkopie
SPEZIALMODI Buchkopie Diese Funktion ist praktisch, wenn Sie Kopien aus einem Buch oder einem anderen gebundenen Original als schöne Broschüre gestalten möchten. Die zwei Seiten des geöffneten Buchs werden als Satz eingescannt und je zwei Seiten werden auf die Vorder- und Rückseite des Kopierpapiers kopiert (vier Seiten werden auf ein Kopierpapierblatt kopiert).
Seite 135: Kartenbeilage
SPEZIALMODI Kartenbeilage Wenn Sie eine Karte kopieren, können Sie mit dieser Funktion die Vorder- und Rückseite auf einem einzigen Blatt Papier zusammen kopieren. Diese Funktion eignet sich, um Kopien beispielsweise von Zertifikaten herzustellen und hilft so beim Papiersparen. ● Kopieren ist nur auf Papier im Standardformat möglich.
Seite 136 SPEZIALMODI Berühren Sie die äußere Taste [OK]. Legen Sie nun das Original mit der Rückseite nach unten auf das Vorlagenglas. (Siehe Schritt 5.) Die Hauptmaske für die Betriebsart Kopieren wird Drücken Sie die Taste [START]. ABBRECHEN wieder angezeigt. SEITEN- RÜCKSTELLUNG Die Rückseite der Karte wird eingescannt.
Seite 137: Spiegelbild
SPEZIALMODI Spiegelbild Diese Funktion wird verwendet, um ein Spiegelbild des Originals zu erhalten. Die Bilder werden von links nach rechts auf den Kopien umgedreht. Original Kopie Berühren Sie die Taste [OK] in der Maske Um das Fenster für Spezialmodi anzuzeigen... Spezialmodi.
Seite 138: Menü "Print
SPEZIALMODI Menü "Print" Das Datum, ein Vermerk, Seitenzahlen und eingegebener Text können auf Kopien gedruckt werden. Im MENÜ PRINT gibt es vier Auswahlmöglichkeiten: • Druck des Datums (Seite 5-33) • Zeitmarkierung (Seite 5-34) Druckt das Datum auf das Papier. Druck einer Mitteilung wie "VERTRAULICH" in invertierter [Beispiel] Druck von "2010/APR/4"...
Seite 139 SPEZIALMODI ■ Bedienungsablauf für das Menü "Print" Wiederholen Sie die Schritte 2 und 3, um Um die Maske Spezialmodi anzuzeigen... Einstellungen des Menüs "Print" bei einer Siehe "Allgemeine Vorgehensweise zum Verwenden anderen Druckposition auszuwählen. der Sonderfunktionen" auf Seite 5-2. HINWEISE ●...
Seite 140: Drucken Und Gleichzeitige Verwendung Anderer Spezialfunktionen
SPEZIALMODI Überprüfen gegebenenfalls Drucklayout (Seite 5-41). HINWEIS Für den Abbruch des Menüs "Print"... Berühren Sie die Taste Berühren Sie die Taste [ABBRECHEN] im Fenster [LAYOUT], um das Layout aus Schritt 3. LAYOUT ABBRECHEN und den Druckinhalt des 2-SEITIGER ORIGINALTYP konfigurierten Menüs "Print" anzuzeigen.
Seite 141: Druck Des Datums Auf Kopien
SPEZIALMODI ■ Druck des Datums auf Kopien Das Datum kann auf Kopien gedruckt werden. Es stehen jeweils vier Auswahlmöglichkeiten für das Datumsformat und das Zeichen, das Jahr, Monat und Tag trennt, zur Verfügung. HINWEIS Das Datum muss zuvor in den anwenderspezifischen Einstellungen eingestellt werden. (Siehe Seite 2-14). Führen Sie die Schritte 1 und 2 von "Bedienungsablauf Wählen Sie die Seiten aus, die bedruckt werden für das Menü...
Seite 142 SPEZIALMODI ■ Einen Vermerk (in invertierter Schrift) auf Kopien drucken Eine Mitteilung wie "VERTRAULICH" kann in invertiertem Text auf Kopien gedruckt werden. Die folgenden 12 Mitteilungen stehen zur Verfügung. VERTRAULICH PRIORITÄT VORLÄUFIG ENDGÜLTIG ZUR INFORM. NICHT KOPIEREN WICHTIG KOPIEREN DRINGEND ENTWURF STRENG GEHEIM BITTE BEANTW.
Seite 143 SPEZIALMODI ■ Druck der Seitenzahlen auf Kopien Die Seitenzahlen können auf Kopien gedruckt werden. Für die Seitenzahl können Sie aus 6 Formaten auswählen. Führen Sie die Schritte 1 und 2 von Möchten Sie Änderungen bei der Anfangs- oder Endzahl der Seitenzahlen, der ersten "Bedienungsablauf für das Menü...
Seite 144 SPEZIALMODI Sind Deck- oder Trennblätter hinzugefügt und Sie Berühren Sie die Taste [OK]. möchten Deck- oder Trennblätter bei der Zählung der Seitenanzahlen einbeziehen, berühren Sie die Taste [ZÄHLEN DECKBL./EINL.]. LETZTE NUMMER AUTO ZÄHLEN DECKBL./EINL. LETZTE NUMMER AUTO ZÄHLEN DECKBL./EINL. Berühren Sie die Taste [OK]. Aktivieren Sie die Kontrollkästchen der Elemente, ABBRECHEN die Sie in die Zählung der Seitenzahlen...
Seite 145: Beispiele Für Den Druck Von Seitenzahlen
SPEZIALMODI Beispiele für den Druck von Seitenzahlen Druck der Seitenzahlen beim einseitigen Kopieren (5 Originale) Einstellung Wert Erste Seite Zweite Seite Dritte Seite Vierte Seite Fünfte Seite ANZAHL SEITEN AUTO ERSTE NUMMER LETZTE NUMMER AUTO BEGINNT MIT DRUCK VON SEITE ERSTE NUMMER: 11 11/15 12/15...
Seite 146 SPEZIALMODI Druck der Seitenzahlen beim doppelseitigen Kopieren der Dokumentseiten mit hinzugefügten Deckblättern (einseitiges Kopieren) (9 Originale) Erste Seite Zweite Seite Dritte Seite Vierte Seite Fünfte Seite (Vorderes Deckblatt) Einstellung Wert Vorderseite Rückseite Vorderseite Rückseite Vorderseite Rückseite Vorderseite Rückseite Vorderseite Rückseite ANZAHL SEITEN AUTO ERSTE NUMMER...
Seite 147: Druck Von Eingegebenem Text Auf Kopien
SPEZIALMODI ■ Druck von eingegebenem Text auf Kopien Eingegebener Text kann auf Kopien gedruckt werden. Es können max. 50 Zeichen gedruckt werden. Es können bis zu 30 häufig verwendete Textsequenzen gespeichert werden. Siehe "Speichern von Textsequenzen" (Seite 5-40). HINWEIS Ist das Gerät mit einem Netzwerk verbunden, können die gedruckten Textsequenzen auf der Webseite gespeichert und gelöscht werden Nähere Informationen dazu finden Sie auf der Webseite.
Seite 148: Speichern Von Textsequenzen
SPEZIALMODI Speichern von Textsequenzen Gespeicherten Text bearbeiten und löschen Führen Sie die Schritte 1 und 2 von Führen Sie die Schritte 1 und 2 von "Bedienungsablauf für das Menü "Print"" aus "Bedienungsablauf für das Menü "Print"" aus (Seite 5-31). (Seite 5-31). Drücken Sie die Taste [TEXT].
Seite 149: Drucklayout Überprüfen Und Ändern
■ Drucklayout überprüfen und ändern Sie können das Drucklayout überprüfen, nachdem die Druckelemente ausgewählt wurden. Gegebenenfalls können Sie die Druckposition ändern oder Druckinhalt löschen. Berühren Sie die Taste [LAYOUT] im Fenster Berühren Sie die Taste der neuen Position. des Menüs "Print". Die ausgewählte Taste wird markiert und die EN OBJEKTS WÄHLEN.
Seite 150: Speichern, Verwenden Und Löschen Job-Programme
SPEICHERN, VERWENDEN UND LÖSCHEN JOB-PROGRAMME Die Schritte von bis zu bis 10 Kopieraufträgen können als Auftragsprogramm gespeichert werden. Auftragsprogramme können leicht aufgerufen werden und bleiben sogar erhalten, wenn das Gerät ausgeschaltet wird. Wenn Sie häufig verwendete Kopiereinstellungen in einem Auftragsprogramm speichern, können Sie sich die Mühe sparen, diese jedes Mal neu für einen Kopierauftrag vorzunehmen.
Seite 151: Ein Auftragsprogramm Aufrufen
Ein Auftragsprogramm aufrufen Drücken Sie die Taste [#/P]. Stellen Sie die Anzahl der Kopien falls nötig ein, und drücken Sie dann die Taste [START]. Der Kopiervorgang beginnt unter der Verwendung der Einstellungen Auftragprogramms. LOGOUT Berühren Zifferntaste für gewünschte Auftragsprogramm. Das Fenster geht automatisch zu AUFTRAGSPROGRAMME und das Auftragsprogramm wird PROGRAMMNUMMER DRÜCKEN.
Seite 152: Einen Kopiervorgang Unterbrechen
EINEN KOPIERVORGANG UNTERBRECHEN Die Kopie des im Unterbrechungsmodus eingescannten Originals wird vor dem Rest des unterbrochenen Kopierauftrags ausgegeben. Berühren Sie die Taste [UNTERBRECHUNG]. Legen Sie das Original für den unterbrochenen Kopierauftrag in den Originaleinzug oder auf Wenn das unterbrochene das Vorlagenglas (Seite 4-3). UNTERBRECHUNG Kopieren während eines Kopiervorgangs...
Seite 153: Gerätewartung (Zum Kopieren)
KAPITEL 6 GERÄTEWARTUNG (ZUM KOPIEREN) In diesem Kapitel werden Vorgehensweisen zum Reinigen des Geräts und Fehlersuche erläutert. Seite WARTUNG DURCH DEN BENUTZER........... 6-2 ● Reinigung des Vorlagenglases und des automatischen Originaleinzugs..6-2 ● Reinigung des Hauptladers der Bildtrommel.......... 6-2 FEHLERSUCHE ..................6-3...
Seite 154: Wartung Durch Den Benutzer
WARTUNG DURCH DEN BENUTZER Reinigung des Vorlagenglases und des automatischen Originaleinzugs Wenn das Vorlagenglas, die Dokumentenabdeckung oder die Scan-Einheit zum automatischen Scannen verschmutzt sind, führen diese Schmutzflecken zu Unreinheiten in den gescannten Bildern. Dies führt zu einem mangelhaften Ausdruck. Halten Sie diese Teile immer sauber.
Seite 155: Fehlersuche
FEHLERSUCHE Gehen Sie folgende Fehlerliste durch, bevor Sie den Kundendienst rufen, denn viele Probleme können vom Benutzer selbst gelöst werden. Wenn Sie das Problem nach Durchgehen der Fehlerliste immer noch nicht lösen können, schalten Sie den Netzschalter und trennen Sie das Gerät vom Stromnetz. Probleme, die beim Kopieren auftauchen können, werden unten beschrieben.
Seite 157: Dokumentenablage
KAPITEL 7 DOKUMENTENABLAGE Seite ÜBERBLICK.................... 7-2 ● Dokumentenablage ................. 7-2 BENUTZUNG DER DOKUMENTENABLAGEFUNKTION...... 7-4 ● Ein Blick auf das Bedienfeld............7-4 ● Dateien speichern ................7-4 ● Hauptbildschirm der Dokumentenablage ........7-5 ● Symbole der Dokumentenablage............ 7-5 SPEICHERN EINER DOKUMENTENBILDDATEI ........7-6 ●...
Seite 158: Überblick
ÜBERBLICK Dokumentenablage Diese Funktion kann nur mit dem MX-M350N/MX-M450N verwendet werden oder wenn die Dokumentenarchivierungsfunktion hinzugefügt worden ist. Mithilfe der Funktion Dokumentenablage können Sie ein in einem Dokument enthaltenes Bild als Datei auf der Festplatte des Geräts speichern. Bei Bedarf kann das Bild somit aufgerufen, ausgedruckt oder übertragen werden. Das gescannte Dokumentenbild wird beim Ausdrucken oder bei einer Dokumentenübertragung im Kopier-, Drucker- oder Bildsendemodus ("OFFENE ABLAGE"...
Seite 159: Attribute Der Gespeicherten Dateien
Aus diesem Grund sollten Sie keine Dokumente abspeichern, die von anderen nicht eingesehen werden sollen, etwa weil sie sensible Informationen enthalten. ● Außer in Fällen, die einer gesetzlichen Regelung unterliegen, übernimmt SHARP keinerlei Haftung für Schäden, die aus der Verbreitung sensibler Informationen aufgrund 1) der Änderung von Daten, die mithilfe der offenen Ablage oder Dokumentenablagefunktion gespeichert wurden, durch Dritte oder 2) der unsachgemäßen Handhabung der offenen Ablage...
Seite 160: Benutzung Der Dokumentenablagefunktion
BENUTZUNG DER DOKUMENTENABLAGEFUNKTION Ein Blick auf das Bedienfeld DRUCKEN DOKUM. BEREIT ABLAGE DATEN ON LINE DOKUMENT DATEN SENDEN KOPIE ANWENDERSPEZIFISCHE AUFTRAGSSTATUS EINSTELLUNGEN LOGOUT (1) Sensorbildschirm (siehe nächste Seite.) (4) Zifferntasten Hier werden Meldungen und Tasten angezeigt. Indem Sie können diese Tasten verwenden, um ein Kennwort Sie die Tasten berühren, können Sie Einstellungen oder einen Zahlenwert für eine Einstellung einzugeben.
Seite 161: Hauptbildschirm Der Dokumentenablage
BENUTZUNG DER DOKUMENTENABLAGEFUNKTION Hauptbildschirm der Dokumentenablage Symbole der Dokumentenablage Wenn auf dem Sensorbildschirm das Kopiermodus-, das Hauptsymbol Symbol für Symbol für Bedeutung Bildsendemodus- oder das Auftragsstatusfenster angezeigt vertrauliche geschützte wird, können Sie über die Taste [DOKUM.-ABLAGE] den Datei oder Datei Hauptbildschirm der Dokumentenablage aufrufen.
Seite 162: Speichern Einer Dokumentenbilddatei
SPEICHERN EINER DOKUMENTENBILDDATEI Offene Ablage Wenn Sie ein Dokument im Kopier-, Drucker- oder Fax- bzw. Bildübertragungsmodus ausdrucken oder versenden, können Sie über "OFFENE ABLAGE" ein Bild des Dokuments in der offenen Ablage speichern. Sie können dieses Bild so zu einem späteren Zeitpunkt aufrufen und das Dokument ausdrucken oder versenden, ohne hierzu das Original suchen zu müssen.
Seite 163: Dateiablage
SPEICHERN EINER DOKUMENTENBILDDATEI Dateiablage Wenn Sie ein Dokument im Kopier-, Drucker- oder Bildsendemodus ausdrucken oder versenden, können Sie über "ABLAGE" ein Bild des Dokuments im Haupt- oder in einem zuvor erstellten spezifischen Ordner ablegen. Sie können dieses Bild so zu einem späteren Zeitpunkt aufrufen und das Dokument ausdrucken oder versenden, ohne hierzu das Original suchen zu müssen.
Seite 164 SPEICHERN EINER DOKUMENTENBILDDATEI Berühren Sie die Taste [OK]. Sie gelangen zum Fenster aus Schritt 10. Das festgelegte Kennwort wird mit " " angezeigt. Dieser Ordner wird ausgewählt, ORDNER befinden sich wieder auf ABBRECHEN dem Bildschirm von Schritt KENNWORT Name ausgewählten Ordners wird angezeigt.
Seite 165: Druckaufträge
SPEICHERN EINER DOKUMENTENBILDDATEI Druckaufträge Druckaufträge, die über den Druckertreiber an das Gerät gesendet Berühren Sie die Taste des Ordners, in dem werden, können während des Druckens im Hauptordner oder in sich die gewünschte Datei befindet. einem zuvor erstellten anwenderspezifischen Ordner gespeichert Falls für diesen Ordner ein SPEZIF.
Seite 166: Einscannen Mit Speicherung
SPEICHERN EINER DOKUMENTENBILDDATEI Einscannen mit Speicherung Diese Funktion dient dazu, ein gescanntes Dokumentenbild im Hauptordner oder in einem anwenderspezifischen Ordner zu speichern, ohne es kopieren oder versenden zu müssen. Betätigen Sie die Taste [DOKUM.-ABLAGE] auf Führen Sie je nach Bedarf die Schritte 7 bis 16 dem Bedienfeld.
Seite 167 SPEICHERN EINER DOKUMENTENBILDDATEI Berühren Sie die Taste [AUFLÖSUNG]. Berühren Sie die Taste [OK]. Sie gelangen zum Fenster AUTO in Schritt 14 zurück. BELICHTUNG 300x300dpi AUFLÖSUNG MANUELL AUTO ORIGINAL Legen Sie das Original ein und berühren Sie die Drücken Sie die Taste mit der gewünschten Auflösung. Taste [START].
Seite 168: Die Verwendung Von Sonderfunktionen Zum Einscannen Mit Speicherung
SPEICHERN EINER DOKUMENTENBILDDATEI ■ Die Verwendung von Sonderfunktionen zum Einscannen mit Speicherung Berühren Sie die Taste [SPEZIALMODI] im Hauptfenster für das Scannen mit Speicherung, um das Fenster mit den Spezialmodi anzuzeigen. Folgende Funktionen können in diesem Fenster ausgewählt werden: Berühren Sie die Taste [SPEZIALMODI] im Hauptbildschirm.
Seite 169: Eine Datei Aufrufen Und Verwenden
EINE DATEI AUFRUFEN UND VERWENDEN Eine gespeicherte Datei suchen und aufrufen Um eine Datei aufzurufen und hierzu nicht suchen zu müssen, können Sie den Datei-, den Ordner- oder den Benutzernamen eingeben. Um eine Datei zu suchen, berühren Sie die Taste [SUCHE] im Hauptfenster des Dokumentenablagemodus’ bzw. in einem Fenster, das die Unterordner oder Dateien eines Ordners anzeigt.
Seite 170 Datei- oder Ordnernamen. ABBRECHEN ERNEUT SUCHEN ABBRECHEN ERNEUT SUCHEN SUCHE SUCHE DATEI- ODER ORDNERNAME BENUTZERNAME DATUM DATEI- ODER ORDNERNAME BENUTZERNAME DATUM Product SpecA Sharp 2004/10/20 Product specifications Yamada 2003/12/30 Product B Sharp 2004/10/20 Products Sato 2003/12/30 Product 2 Sharp 2004/10/20...
Seite 171: Eine Gespeicherte Datei Aufrufen Und Verwenden7
EINE DATEI AUFRUFEN UND VERWENDEN Eine gespeicherte Datei aufrufen und verwenden Eine über die Dokumentenablagefunktion gespeicherte Datei kann bei Bedarf aufgerufen und gedruckt oder weiterbearbeitet werden. Die folgenden Funktionen stehen Ihnen nun zur Verfügung: ● [Drucken] : Ausdrucken der Datei (Seite 7-17) ●...
Seite 172: Dateiauswahlmaske
EINE DATEI AUFRUFEN UND VERWENDEN Drücken Sie die Taste des Vorgangs, den Sie (1) [DRUCKEN] (siehe unten.) ausführen möchten. (2) [SENDEN] (siehe Seite 7-20.) (3) [EIGENSCHAFTEN ÄNDERN] (siehe Seite 7-21.) (4) [VERSCHIEBEN] (siehe Seite 7-22.) ABBRECHEN JOB-EINSTELLUNGEN Basic specificatinons Yamada Taro (5) [LÖSCHEN] (siehe Seite 7-22.) AUSWAHL DES JOBS (6) [DETAIL] (siehe Seite 7-22.)
Seite 173 EINE DATEI AUFRUFEN UND VERWENDEN ■ [Drucken] Gespeicherte Dateien können Sie ausdrucken. Wenn im Funktionsauswahlfenster die Taste [DRUCKEN] ausgewählt ist, erscheint der unten stehende Bildschirm. Drücken Sie die Taste [DRUCKEN] (7), um mit dem Drucken zu beginnen. Vor dem Drucken können auf diesem Bildschirm die Druckeinstellungen ausgewählt werden. Zunächst erscheinen die Einstellungen, die beim Speichern der Datei aktiviert wurden.
Seite 174 EINE DATEI AUFRUFEN UND VERWENDEN ■ Stapeldruck Alle Dateien mit demselben Benutzernamen und Kennwort können auf einmal gedruckt werden. Berühren Sie die [STAPELD.]-Taste auf Wurde ein Kennwort vergeben, berühren Dateilisten-Bildschirm Sie die Taste [KENNWORT]. Dokumentenablage-Modus. Geben Sie mithilfe der Um alle Dateien eines Zifferntasten ein Ken- 2006/01/01 BENUTZERNAME...
Seite 175 EINE DATEI AUFRUFEN UND VERWENDEN Berühren Sie die [OK]-Taste. Berühren Sie die [DATEN DRUCKEN UND LÖSCHEN]- Taste bzw. [DATEN DRUCKEN UND SPEICHERN]-Taste. Wird [DATEN ABBRECHEN DRUCKEN DATEN DRUCKEN UND LÖSCHEN LÖSCHEN]-Taste be- rührt, dann werden die DATEN DRUCKEN UND SPEICHERN Dateien automatisch nach...
Seite 176 EINE DATEI AUFRUFEN UND VERWENDEN ■ [Senden] Eine gespeicherte Datei kann durch einen Scanvorgang auf E-Mail, Scanvorgang auf FTP, Scanvorgang auf Netzwerk-Ordner, Fax oder Internetfax versendet werden.. Diese Versendungsarten setzen voraus, dass Ihr Gerät mit den entsprechenden Optionen ausgestattet ist. Bei Berührung der Taste [SENDEN] erscheint der folgende Bildschirm.
Seite 177 EINE DATEI AUFRUFEN UND VERWENDEN (11) Taste [EINST. SENDEN] (12) Taste [UNTERADRESSE] oder [ADRESSEINGABE] ● Berühren Sie diese Taste, um direkt eine Die [EINST. SENDEN]-Taste wird im Scanner- Modus und im Internetfax –Modus angezeigt. Bestimmung für einen Scanvorgang auf E-Mail, Über diese Taste können Sie den Betreff und den Scanvorgang auf FTP oder Scanvorgang auf Dateinamen angeben.
Seite 178 EINE DATEI AUFRUFEN UND VERWENDEN ■ [Verschieben] ■ [Löschen] Mit diesem Befehl kann eine Datei in einen anderen Über diesen Befehl wird die ausgewählte Datei gelöscht. Drücken Taste [LÖSCHEN] Ordner verschoben werden. Befehlsauswahlfenster. Es wird eine Meldung zur Nach Drücken der Taste [VERSCHIEBEN] wird Bestätigung des Löschvorgangs angezeigt.
Seite 179: Aufrufen Und Bearbeiten Einer Datei Aus Dem Auftragsstatusfenster
EINE DATEI AUFRUFEN UND VERWENDEN ■ Aufrufen und Bearbeiten einer Datei aus dem Auftragsstatusfenster Dateien, die mithilfe der Funktionen "ABLAGE" und "OFFENE ABLAGE" gespeichert wurden, werden im Auftragsstatusfenster als Tasten angezeigt. Sie können die in diesem Fenster angezeigten Dateien bearbeiten und Informationen über die Dateien anzeigen. Drücken Sie die Taste [AUFTRAGSSTATUS].
Seite 180: Systemeinstellungen
SYSTEMEINSTELLUNGEN Anlegen, Bearbeiten und Löschen von Benutzernamen und Ordnern In diesem Abschnitt wird erklärt, wie Benutzernamen und spezifische Ordner erstellt, bearbeitet und gelöscht werden, um Dateien mit der Dokumentenablage-Funktion zu speichern. Benutzernamen und spezifische Ordner werden im Bedienfeld des Gerätes oder auf der Webseite erstellt und bearbeitet HINWEISE ●...
Seite 181: Einrichten Eines Benutzernamens
SYSTEMEINSTELLUNGEN ■ Einrichten eines Benutzernamens Um einen Benutzernamen einzurichten, führen Sie die Schritte 1 und 2 auf Seite 7-24 aus, drücken Sie in Schritt 3 die Taste [BENUTZERNAME-REGISTRIERUNG] und führen Sie anschließend folgende Schritte aus: Berühren Sie die Taste [BENUTZERNAME]. Wenn Sie für den Benutzernamen einen Ordner festlegen möchten, drücken Sie die Taste [GESPEICH.
Seite 182: Einen Benutzernamen Bearbeiten Und Löschen
SYSTEMEINSTELLUNGEN ■ Einen Benutzernamen bearbeiten und löschen Um einen Benutzernamen zu bearbeiten oder zu löschen, führen Sie die Schritte 1 und 2 auf Seite 7-24 aus und anschließend folgende Schritte: Drücken Sie die Taste [BENUTZERNAME [Bearbeiten] ÄNDERN/LÖSCHEN]. Drücken Sie die Taste jedes Objekts, das Sie bearbeiten möchten (befolgen Sie dabei die Anweisungen in den Schritten 1 bis 9 in "Einrichten BENUTZERNAME...
Seite 183: Einen Spezifischen Ordner Anlegen
SYSTEMEINSTELLUNGEN ■ Einen spezifischen Ordner anlegen Es können bis zu 500 spezifische Ordner angelegt werden. Wenn die erlaubte Höchstzahl erreicht ist, löschen Sie unnötige Ordner (Seite 7-28) bevor sie einen neuen Ordner anlegen. Für das Anlegen eines Ordners ist ein Kennwort nicht unbedingt erforderlich.
Seite 184: Einen Spezifischen Ordner Bearbeiten/Löschen
SYSTEMEINSTELLUNGEN Berühren Sie die Taste [OK]. Drücken Sie die Taste [BEENDEN], um das Programm zu beenden. Zum Anlegen eines weiteren Ordners, drücken Sie die Taste [WEITER]. Wenn Sie die Taste [BEENDEN] gedrückt haben, wird das Fenster aus Schritt 3 auf Seite 7-24 wieder WEITER BEENDEN angezeigt.
Seite 185: Eingabe Von Zeichen
Gehen Sie folgendermaßen vor, um Zeichen in Einstellfenstern wie z.B. den Fenstern zum Programmieren von Kurzwahltasten einzugeben oder zu bearbeiten. Sie können Buchstaben, Sonderzeichen, Ziffern und Symbole eingeben. ■ Buchstaben eingeben (Beispiel: Sharp äÄ) Drücken Sie die Taste [S]. Drücken Sie die Taste [ ÃÄÂ/ãäâ].
Seite 186: Eingabe Von Ziffern Und Symbolen
EINGABE VON ZEICHEN ■ Eingabe von Ziffern und Symbolen Drücken Sie die Taste [AB/ab 12#$%]. Drücken nach Beendigung Zeicheneingabe die Taste [OK]. ADRESSNAME ABBRECHEN ADRESSNAME ABBRECHEN 1&1 LEER LEER Wenn die Zeichen "12#$%" markiert sind, ist der Hiermit verlassen Sie das Zeicheneingabefenster und kehren Eingabemodus für Ziffern/Symbole ausgewählt.
Seite 187: Fehlersuche
FEHLERSUCHE FEHLERSUCHE In diesem Abschnitt werden die Probleme behandelt, die häufig bei der Benutzung der Dokumentenablage-Funktion auftreten. In dieser Tabelle finden Sie Lösungsvorschläge für auftretende Probleme. Informationen über allgemeine Probleme mit dem Gerät oder Drucker-, Fax- und Netzwerkscannerprobleme finden Sie in den jeweiligen Handbüchern. Problem Überprüfung Ursache und Lösung...
Seite 189 KAPITEL 8 SPEZIFIKATIONEN Dieses Kapitel enthält nützliche Informationen über das Gerät. Seite SPEZIFIKATIONEN................. 8-2 LISTE DER KOMBINATIONEN VON PERIPHERIEGERÄTEN ....8-4 INDEX ..................... 8-5...
Seite 190 8 mm oder 21/64" (an allen anderen Kanten insgesamt) Warmlaufzeit 80 Sekunden oder weniger Erste Kopie nach MX-M350N/MX-M350U: maximal 4,9 Sekunden* MX-M450N/MX-M450U: maximal 4,4 Sekunden* * Bedingungen: Das Vorlagenglas wird verwendet und Papier im A4-Format wird horizontal aus dem Gerätefach (Fach 1) zugeführt.
Seite 191 SPEZIFIKATIONEN Durchgängige Kopiergeschwindigkeit (ohne Verwendung der Versatzfunktion) MX-M350N/MX-M350U MX-M450N/MX-M450U Kopierpapierformat 100% / Verkleinert / Vergrößert A3 (11" x 17") 17 Kopien/Min. 20 Kopien/Min. B4 (8-1/2" x 14") 20 Kopien/Min. 22 Kopien/Min. A4 (8-1/2" x 11") 35 Kopien/Min. 45 Kopien/Min. A4R (8-1/2" x 11"R) 25 Kopien/Min.
Seite 192: Liste Der Kombinationen Von Peripheriegeräten
LISTE DER KOMBINATIONEN VON PERIPHERIEGERÄTEN Die unten stehende Tabelle zeigt die möglichen Systemkonfigurationen. Einige Geräte bedürfen für ihren Betrieb der Installation anderer Geräte (B) und einige Geräte können nicht zusammen installiert werden (A). Für Papiereingabeeinheit Mehrzweck-Papierlade 3x500-Blatt Papierkassette Untertisch mit Mehrzweck-Papierlade und 2000-Blatt-Papierlade Duplexmodul/manuelles...
Seite 193 INDEX ■ B ] Taste.............. 1-13 [#/P] taste ............. 1-13 Barcode Kit............1-12 Bearbeiten und löschen ■ Ziffern -Benutzernamen..........7-23 1-seitige Kopie -Spezifischer Ordner ......... 7-25 -Automatischer Originaleinzug ......4-7 Bedeutung von "R .........."1-2 -Vorlagenglas ............ 4-11 Bedienfeld ........1-13, 1-14, 7-4, 7-5 2auf1 ............
Seite 194 INDEX ■ E ■ I Eigenschaften ............7-3 Information ............2-17 Eine Datei aufrufen und benutzen......7-13 Inhalt ............0-5 bis 0-6 Eine gespeicherte Datei aufrufen und benutzen .. 7-15 Innenbereich ............1-10 -Detail..............7-19 Internet-Fax-Erweiterungssatz ......1-12 -Drucken............7-16 ■...
Seite 195 Seitenabdeckung Duplex-Einheit ......1-10 Taste [STOP/LÖSCH]........... 1-16 Seitennummerierung....1-7, 5-29, 5-34 bis 5-37 Taste [SUCHE] ............7-5 SHARP OSA ............3-25 Taste [SYSTEMEINSTELLUNGEN] ....1-13, 7-4 Sonderformate ........2-3, 2-5, 2-6, 4-5 Taste [VERSATZ]........... 3-9, 3-18 Sortieren .........1-3, 3-8, 3-15, 4-9 Taste löschen ..........
Seite 196 INDEX Text/Foto............... 4-14 Tonerpatrone ..........1-10, 2-15 Transparente Trennblätter ...... 1-5, 5-2, 5-22 Transparentfolie..2-3, 2-4, 2-10, 2-16, 4-20, 5-22 ■ U Uhrzeit..............2-12 Umschläge ............2-16 Umstellen des Papierformats in der Papierkassette..2-2 Unterbrechen des Kopiervorgangs....1-7, 5-43 Untere Abdeckung ..........3-2 Untertisch Mehrzweck-Papierlade 2000-Blatt-Papierlade .......1-9, 1-11, 2-3, 2-11...
Seite 198: Entsorgungsinformationen Für Benutzer Aus Privathaushalten
Wenn Sie dieses Produkt für gewerbliche Zwecke genutzt haben und nun entsorgen möchten: Bitte wenden Sie sich an Ihren SHARP Fachhändler, der Sie über die Rücknahme des Produkts informieren kann. Möglicherweise müssen Sie die Kosten für die Rücknahme und Verwertung tragen. Kleine Produkte (und kleine Mengen) können möglicherweise bei Ihrer örtlichen Rücknahmestelle abgegeben werden.
Seite 199 SHARP ELECTRONICS (Europe) GmbH Sonninstraße 3, D-20097 Hamburg...
Seite 200 GEDRUCKT IN FRANKREICH TINSG3663GHZ1...

Diese Anleitung auch für:

Mx-m450u Mx-m350n Mx-m450n

Sharp MX-M350U Bedienungsanleitung

Inhaltsverzeichnis

Kapitel 1 Vor der Verwendung des Geräts

Wie Sie das Gerät Bedienen

Kapitel 2 Wie Sie das Gerät Bedienen

Peripheriegeräte

Kapitel 3 Peripheriegeräte

Kopieren

Kapitel 4 Kopieren

Praktische Kopierfunktionen

Kapitel 5 Praktische Kopierfunktionenspezifikationen

Kapitel 8 Spezifikationen ......................................................8-2 Index...........................................................................8-5

Gerätewartung (zum Kopieren)

Kapitel 6 Gerätewartung (zum Kopieren)

Dokumentenablage

Kapitel 7 Dokumentenablage

Quicklinks

Kapitel

Fehlerbehebung

Verwandte Anleitungen für Sharp MX-M350U

Inhaltszusammenfassung für Sharp MX-M350U
