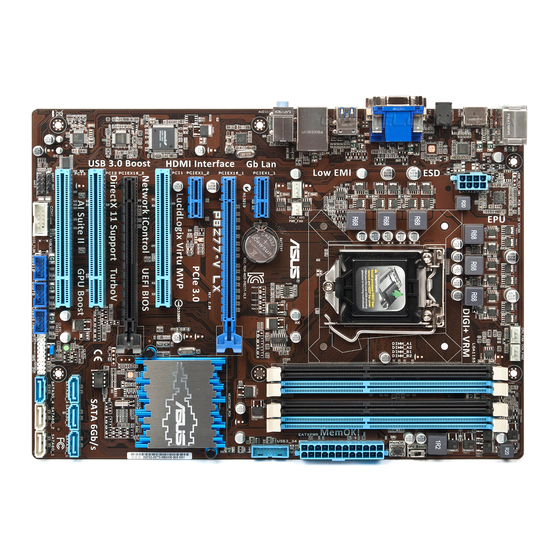

Asus P8Z77-V LX Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. Asus Anleitungen
  4. PC-Komponenten
  5. P8Z77-V LX
  6. Benutzerhandbuch

Asus P8Z77-V LX Benutzerhandbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

P8Z77-V LX

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Asus P8Z77-V LX

Inhaltszusammenfassung für Asus P8Z77-V LX

  • Seite 1 P8Z77-V LX...

  • Seite 2: Erste Ausgabe März 2013

    ASUS genehmigte Reparaturen, Modifizierung oder Abwandlungen; oder (2) die Seriennummer des Produkts unkenntlich gemacht wurde oder fehlt. ASUS STELLT DIESES HANDBUCH “SO, WIE ES IST”, OHNE DIREKTE ODER INDIREKTE GARANTIEN, EINSCHLIESSLICH, JEDOCH NICHT BESCHRÄNKT AUF GARANTIEN ODER KLAUSELN DER VERKÄUFLICHKEIT ODER TAUGLICHKEIT FÜR EINEN BESTIMMTEN ZWECK,...

  • Seite 3: Inhaltsverzeichnis

    Willkommen! ....................1-1 Paketinhalt ....................1-1 Sonderfunktionen ..................1-2 1.3.1 Leistungsmerkmale des Produkts ..........1-2 1.3.2 ASUS DIGI+ VRM Digital Power Design ........1-4 1.3.3 Exklusive ASUS-Funktionen ............1-4 1.3.4 ASUS Quiet Thermische Lösung ..........1-5 1.3.5 ASUS EZ DIY ................1-6 1.3.6...
  • Seite 4 APM ..................3-22 3.5.8 Network Stack ................3-23 Monitor-Menü ................... 3-23 Boot-Menü ....................3-26 Tools-Menü ....................3-28 ASUS EZ Flash 2 Utility ................3-28 ASUS O.C. Profile ..................3-28 ASUS SPD Information ................3-29 Exit-Menü ....................3-30 3.10 Aktualisieren des BIOS................3-31 3.10.1...
  • Seite 5 Inhalt 4.3.6 Probe II..................4-11 4.3.7 USB 3.0 Boost................4-12 4.3.8 Audio-Konfigurationen............... 4-13 Einführung in die Intel 2012 Desktop- ® Ansprechverhaltentechnologien ..........4-14 4.4.1 Systemanforderungen für Intel 2012 Desktop- ® Ansprechverhaltentechnologien ..........4-14 4.4.3 Intel Rapid Start Technology ............ 4-17 ®...

  • Seite 6: Sicherheitsinformationen

    Sicherheitsinformationen Elektrische Sicherheit • Um die Gefahr eines Stromschlags zu verhindern, ziehen Sie die Netzleitung aus der Steckdose, bevor Sie das System an einem anderen Ort aufstellen. • Beim Anschließen oder Trennen von Geräten an das oder vom System müssen die Netzleitungen der Geräte ausgesteckt sein, bevor die Signalkabel angeschlossen werden.

  • Seite 7: Über Dieses Handbuch

    Weitere Informationen An den folgenden Quellen finden Sie weitere Informationen und Produkt- sowie Software- Updates. ASUS-Webseiten ASUS-Webseiten enthalten weltweit aktualisierte Informationen über ASUS-Hardware und Softwareprodukte. ASUS-Webseiten sind in ASUS-Kontaktinformationen aufgelistet. Optionale Dokumentation Ihr Produktpaket enthält möglicherweise optionale Dokumente wie z.B. Garantiekarten, die von Ihrem Händler hinzugefügt sind.

  • Seite 8: In Diesem Handbuch Verwendete Symbole

    In diesem Handbuch verwendete Symbole Um sicherzustellen, dass Sie bestimmte Aufgaben richtig ausführen, beachten Sie bitte die folgenden Symbole und Schriftformate, die in diesem Handbuch verwendet werden. GEFAHR/WARNUNG: Informationen zum Vermeiden von Verletzungen beim Ausführen einer Aufgabe. VORSICHT: Informationen zum Vermeiden von Schäden an den Komponenten beim Ausführen einer Aufgabe.

  • Seite 9: P8Z77-V Lx Spezifikationsübersicht

    P8Z77-V LX Spezifikationsübersicht Intel Sockel LGA1155 für 3./2. Gen Intel Core™ i7 / Core™ i5 / Core ® ® i3 / Pentium / Celeron -Prozessoren ® ® Unterstützt 22/32nm-CPU Unterstützt Intel Turbo Boost Technology 2.0* ® * Die Unterstützung für Intel Turbo Boost-Technologie 2.0 ist vom CPU-...
  • Seite 10 - Optischer S/PDIF-Ausgang auf der Rücktafel * Verwenden Sie ein Gehäuse mit dem HD-Audio-Module an der Frontseite, um einen 8-Kanal Audio-Ausgang zu unterstützen Intel Z77 Express Chipset - unterstützt ASUS USB 3.0 Boost UASP- ® Modus* - 4 x USB 3.0/2.0-Anschlüsse (2-Anschlüsse auf Board-Mitte, 2-Anschlüsse an der Rücktafel)

  • Seite 11: Übertaktungsschutz

    BIOS-Funktionen 64 Mb Flash ROM, UEFI AMI BIOS, PnP, DMI 2.0, WfM 2.0, SM BIOS 2.7, ACPI 2.0a, mehrsprachiges BIOS, ASUS EZ Flash 2, ASUS CrashFree BIOS 3, F12 PrintScreen function, F3-Schnellwahltastenfunktion und ASUS DRAM SPD (Serial Presence Detect) -Speicherinformation Verwaltung WfM 2.0, DMI 2.0, WOL durch PME, WOR durch PME, PXE...

  • Seite 12: Inhalt Der Support

    P8Z77-V LX Spezifikationsübersicht Inhalt der Support- Treiber ASUS Update ASUS-Hilfsprogramme Antivirus-Software (OEM-Version) Formfaktor uATX Formfactor, 2”x 8.6” (30.5cm x 21.8cm) * Die Spezifikationen können ohne Vorankündigung geändert werden.

  • Seite 13: Kapitel 1: Produkteinführung

    Kapitel 1 Kapitel 1: Produkteinführung Willkommen! Vielen Dank für den Kauf eines ASUS P8Z77-V LX-Motherboards! P8Z77-V LX-Motherboards! Motherboards! ® Eine Vielzahl von neuen Funktionen und neuesten Technologien sind in dieses Motherboard integriert und machen es zu einem weiteren hervorragenden Produkt in der langen Reihe der ASUS Qualitätsmotherboards!

  • Seite 14: Sonderfunktionen

    Frequenz von DDR3 1600 MHz. Vollintegriertes USB 3.0 ASUS unterstützt strategischen USB 3.0-Zugang auf der Front- sowie Rücktafel – mit insgesamt 4 USB 3.0-Anschlüssen. Erleben Sie die neuesten Plug & Play-Standards mit 10 mal schnelleren Verbindungsgeschwindigkeiten als USB 2.0. Dieses Motherboard bietet Ihnen somit bequemen Hochgeschwindigkeitszugang.

  • Seite 15: Intel ® Rapid Start-Technologie

    Sie über falsche Verbindungen in Kenntnis setzt. Dies verhindert falsche Anschlüsse an den Line-in-, Line-out- und Mikrofonbuchsen. 100% Hochwertige, Leitfähige Polymerkondensatoren Auf diesem Motherboard werden wegen der Zuverlässigkeit, der längeren Lebensdauer und der verbesserter thermischer Kapazität nur hochwertige, leitfähige Polymerkondensatoren verwendet. ASUS P8Z77-V LX...

  • Seite 16: Asus Digi+ Vrm Digital Power Design

    Dieses Motherboard ist bereit für die Ökodesign Richtlinie der Europäischen Union, welche Anforderungen an Produkte und deren Energieeffizienz im Kontrast zu deren Energieverbrauch stellt. Dies entspricht dem Wunsch von ASUS, seine Produkte und deren Verpackung umweltbewusst und wiederverwertbar zu gestalten, um die Sicherheit der Kunden zu garantieren und den Einfluss auf die Umwelt so gering wie möglich zu halten.

  • Seite 17: Asus Quiet Thermische Lösung

    Anwendungen hin und her schalten zu müssen. ASUS TurboV Fühlen Sie den Adrenalinschub von Übertaktung in Echtzeit, jetzt mit ASUS TurboV. Dieses einfache Übertaktungswerkzeug ermöglicht Ihnen die Übertaktung ohne das Betriebssystem verlassen oder neu starten zu müssen. Mit seiner benutzerfreundliche Schnittstelle ist die Übertaktung nur einige Mausklick weit entfernt.

  • Seite 18: Fan Xpert

    ASUS DRAM SPD (Serial Presence Detect) -Information erkennt fehlerhafte Speichermodule und hilft bei schwierigen POST-Situationen. ASUS EZ-Flash 2 ASUS EZ Flash 2 ist eine benutzerfreundliche Anwendung und ermöglicht Ihnen das BIOS zu aktualisieren, ohne auf eine Startdiskette oder auf eine Betriebssystem basierende Anwendung zugreifen zu müssen.

  • Seite 19: Weitere Sonderfunktionen

    Dieses Motherboard ist bereit für die Ökodesign Richtlinie der Europäischen Union, welche Anforderungen an Produkte und deren Energieeffizienz im Kontrast zu deren Energieverbrauch stellt. Dies entspricht dem Wunsch von ASUS, seine Produkte und deren Verpackung umweltbewusst und wiederverwertbar zu gestalten, um die Sicherheit der Kunden zu garantieren und den Einfluss auf die Umwelt so gering wie möglich zu halten.

  • Seite 20: Kapitel 2: Hardwarebeschreibungen

    Unterlage oder in die Originalverpackung der Komponente. • Vor dem Installieren oder Ausbau einer Komponente muss die ATX-Stromversorgung ausgeschaltet oder das Netzkabel aus der Steckdose gezogen sein. Andernfalls könnten das Motherboard, Peripheriegeräte und/oder Komponenten stark beschädigt werden. ASUS P8Z77-V LX...

  • Seite 21: Motherboard-Übersicht

    CPU_FAN CHA_FAN2 DIGI +VRM 1442 SPDIFO GPU Boost MemOK! LAN3_12 LAN_USB12 CHA_FAN1 PWR_FAN AUDIO Lithium Cell PCIEX1_1 CMOS Power USB3_34 8111E PCIEX16_1 P8Z77-V LX PCIEX1_2 Intel ® Super PCI1 PCIEX16_2 5535D PCI2 BIOS SATA3G_3 SATA3G_2 SATA3G_1 PCI3 SB_PWR CLRTC USB910...
  • Seite 22 ® Intel Z77 Serial ATA 6.0 Gb/s -Anschlüsse (7-pol SATA6G_1/2 [grau]) ® Systemtafelanschluss (20-8 pol. PANEL) Clear RTC RAM (3-pol CLRTC) USB-Anschlüsse(10-1 pol USB5~10) Serieller Anschlusssockel (10-1-pol. COM1) Digitaler Audioanschluss (4-1 pol. SPDIF_OUT) Fronttafelaudioanschluss (10-1 pol. AAFP) ASUS P8Z77-V LX...

  • Seite 23: Zentralverarbeitungseinheit (Cpu)

    Sockel befindet und die Sockelpole nicht verbogen sind. Nehmen Sie unverzüglich Kontakt mit Ihrem Händler auf, wenn die PnP-Abdeckung fehlt oder Schäden an der PnP-Abdeckung/ Sockelpolen/Motherboardkomponenten festzustellen sind. ASUS übernimmt nur die Reparaturkosten, wenn die Schäden durch die Anlieferung entstanden sind. •...

  • Seite 24: Systemspeicher

    Ein DDR3-Module sind anders gekerbt als DDR- oder DDR2-Module. Installieren Sie KEINEN DDR- oder DDR2-Speichermodul auf einen DDR3-Steckplatz. P8Z77-V LX P8Z77-V LX 240-pin DDR3 DIMM sockets Empfohlene Speicherkonfigurationen Wir empfehlen Ihnen, dass Sie die Speichermodule für bessere Übertaktungsmöglichkeiten in den blauen Steckplätzen installieren.
  • Seite 25 Sie die Frequenz selbst ein, wie im Abschnitt 3.4 Ai Tweaker-Menü beschrieben. • Die Speichermodule benötigen evtl. bei der Übertaktung und bei der Nutzung unter voller Systemlast (mit vier DIMMs) ein besseres Kühlsystem, um die Systemstabilität zu gewährleisten. Besuchen Sie für die neuste QVL die ASUS-Webseite www.asus.com. Kapitel 2: Hardwarebeschreibungen...
  • Seite 26 1.65V • • KINGSTON KHX2000C9AD3T1K2/4GX(XMP) 4GB(2 x 2GB) 1.65V • • • KINGSTON KHX2000C9AD3W1K3/6GX(XMP) 6GB(3x 2GB ) 1.65V • • KINGSTON KHX2000C9AD3T1K3/6GX(XMP) 6GB(3x 2GB ) 1.65V • • Transcend TX2000KLN-8GK(XMP) 8GB(2 x 4GB) 1.6V • • • ASUS P8Z77-V LX...
  • Seite 27 P8Z77-V LX Motherboard Liste qualifizierter Anbieter (QVL) DDR3 1866(O.C.) MHz Anbieter Part Nr. Größe S S / Chip- Chip Timing Spannung DIMM-Sockel-Support(Optional) Marke -Nr. 1 DIMM 2 DIMMs 4 DIMMs CORSAIR CMT4GX3M2A1866C9(XMP) 4GB(2 x 2GB) DS 9-9-9-24 1.65V • • • CORSAIR CMT6GX3MA1866C9(XMP) 6GB(3 x 2GB) DS 9-9-9-24 1.65V •...
  • Seite 28 9-9-9-24 1.50V • • • 2GB) CORSAIR CM3X4GA1333C9N2 CORSAIR 256MBDCJ 9-9-9-24 - • • • GELC0401136 CORSAIR CMX4GX3M1A1333C9 9-9-9-24 1.50V • • • CORSAIR CMD8GX3M4A1333C7 8 G B ( 4 x 7-7-7-20 1.60V • • • 2GB) ASUS P8Z77-V LX...
  • Seite 29 Anbieter Part Nr. Größe Chip-Marke Chip -Nr. Timing Spannung DIMM-Sockel- Support(Optional) 1 DIMM 2 DIMMs 4 DIMMs Crucial CT12864BA1339.8FF Micron 9FF22D9KPT • • • Crucial CT25664BA1339.16FF Micron 9KF27D9KPT • • • Crucial BL25664BN13 7-7-7-24 1.65V • • • 37.16FF (XMP) (3 x 2GB) ELPIDA EBJ10UE8EDF0-DJ-F...
  • Seite 30 138EY TAKEMS TMS2GB364D081- 7-7-7-20 1.5V • • 107EY TAKEMS TMS2GB364D081- 8-8-8-24 1.5V • • 138EY TAKEMS TMS2GB364D082- 8-8-8-24 1.5V • • 138EW UMAX E41302GP0-73BDB UMAX U2S24D30TP-13 • • • WINTEC 3WVS31333-2G-CNR AMPO AM3420803-13H • • • ASUS P8Z77-V LX 2-11...
  • Seite 31 ASUS bietet die exklusive Unterstützung der Hyper-DIMM-Funktion. • Hyper-DIMM-Unterstützung basiert auf den physikalischen Eigenschaften der entsprechenden CPUs. Um Hyper DIMM zu unterstützen, laden Sie in BIOS die Einstellungen für X.M.P. oder D.O.C.P. • Die neueste QVL finden Sie auf der ASUS-Webseite. 2-12 Kapitel 2: Hardwarebeschreibungen...

  • Seite 32: Erweiterungssteckplätze

    PCIe 3.0 / 2.0 x16_1-Steckplatz [blau] (im x16-Modus) PCIe 2.0 x1_2-Steckplatz PCI-Steckplatz1 PCIe 2.0 x16_2-Steckplatz [scwarz] (im x4-Modus) PCI-Steckplatz 2 PCI-Steckplatz 3 PCI Express Betriebsmodus VGA-Konfiguration PCIe 3.0/2.0 x16_1 PCIe 2.0 x16_2 Single VGA/PCIe-Karte (Für Single VGA empfohlen) Duale VGA/PCIe-Karte ASUS P8Z77-V LX 2-13...

  • Seite 33: Irq-Zuweisungen Für Dieses Motherboard

    • Um die beste Grafikleistung zu erzielen, benutzen Sie bei der Verwendung einer einzelnen Grafikkarte zuerst den PCIe 3.0/2.0 x16_1-Steckplatz (blau) für eine PCI Express x16-Grafikkarte. • Benutzen Sie für den CrossFireX™-Modus die PCIe 3.0/2.0 x16_1 und PCIe 2.0 x16_2 -Steckplätze für Ihre PCI Express x16-Grafikkarten, um eine bessere Leistung zu erzielen.

  • Seite 34: Jumper

    CLRTC Normal Clear RTC (Default) P8Z77-V LX Clear RTC RAM So wird das RTC-RAM gelöscht: Schalten Sie den Computer aus und trennen Sie ihn vom Netz. Stecken Sie die Jumpersteckbrücke für 5 bis 10 Sekunden von 1-2 (Standard- einstellung) zu 2-3 um, und dann wieder in die ursprüngliche Position 1-2 zurück.

  • Seite 35: Onboard-Schalter

    Meldung, um Sie daran zu erinnern, dass das BIOS auf seine Standardwerte zurückgesetzt wurde. • Wir empfehlen Ihnen, dass Sie, nachdem Sie die MemOK!-Funktion benutzt haben, die neuste BIOS-Version von der ASUS-Webseite unter www.asus.com herunterladen und Ihr BIOS damit aktualisieren. 2-16 Kapitel 2: Hardwarebeschreibungen...
  • Seite 36 Taktgeschwindigkeiten optimieren. GPU Boost Disable (Default) P8Z77-V LX P8Z77-V LX GPU Boost switch • Um gute Systemleistungen zu erhalten, stellen Sie den Schalter bei augeschalteten Um gute Systemleistungen zu erhalten, stellen Sie den Schalter bei augeschalteten System zu Enable. •...

  • Seite 37: Onboard Leds

    Fehler in nur einer Sekunde zu lokalisieren. DRAM LED P8Z77-V LX P8Z77-V LX DRAM LED GPU Boost LED Die GPU Boost LED leuchtet, wenn der GPU Boost-Schalter auf Enable gestellt ist. GPU_LED P8Z77-V LX P8Z77-V LX GPU Boost LED 2-18 Kapitel 2: Hardwarebeschreibungen...

  • Seite 38: Interne Anschlüsse

    Modulkabel mit diesen Anschluss und installieren Sie dann das serielle Modul in einer Öffnung an der Rückseite des Gehäuses. COM1 PIN 1 P8Z77-V LX P8Z77-V LX Serial port (COM1) connector Das serielle (COM1) Modul muss separat erworben werden. ASUS P8Z77-V LX 2-19...
  • Seite 39 PIN 1 P8Z77-V LX HD-audio-compliant Legacy AC’97 pin definition compliant definition P8Z77-V LX Front panel audio connector • Es wird empfohlen, ein High-Definition Fronttafel Audio E/A-Modul mit diesem Anschluss zu verbinden, um die High-Definition Audiofunktionen dieses Motherboards nutzen zu können. •...
  • Seite 40 Sie das Modul anschließend an einer Steckplatzaussparung an der Rückseite des Computergehäuses. P8Z77-V LX SPDIF_OUT P8Z77-V LX Digital audio connector Das S/PDIF-Modul muss separat erworben werden. CPU-, Gehäuse- und Netzteillüfteranschlüsse (4-pol. CPU_FAN, 4-pol. CHA_FAN1/2�� CPU-, Gehäuse- und Netzteillüfteranschlüsse (4-pol. CPU_FAN, 4-pol. CHA_FAN1/2��...
  • Seite 41 USB 3.0-Fronttafelkabel bei Ihrem Systemgehäuse vorhanden ist, können Sie mit diesem USB 3.0-Anschluss eine Fronttafel USB 3.0-Lösung einrichten. USB3_34 P8Z77-V LX P8Z77-V LX USB3.0 Front panel connector Sie können die ASUS-Fronttafel-USB-3.0-Klemme mit diesen Anschluss verbinden, um eine Fronttafel-USB-3.0-Lösung zu schaffen. Intel Intel Z77 Serial ATA 3.0 Gb/s-Anschlüsse (7-pol. SATA3G_1–4 [blau]) ®...
  • Seite 42 -12 Volts +3 Volts +3 Volts PIN 1 P8Z77-V LX ATX power connectors • Für ein voll konfiguriertes System empfehlen wir Ihnen, dass Sie ein Netzteil benutzen, das die ATX 12 V-Spezifikation 2.0 (oder neuere Version) erfüllt und eine Mindestleistung von 450W liefern kann.
  • Seite 43 P8Z77-V LX IDE_LED PWRSW RESET * Requires an ATX power supply P8Z77-V LX System panel connector • Systemstrom-LED (2-pol. PLED) Dieser 2-pol. Anschluss wird mit der Systemstrom-LED verbunden. Verbinden Sie das Strom-LED-Kabel vom Computergehäuse mit diesem Anschluss. Die Systemstrom- LED leuchtet, wenn Sie das System einschalten. Sie blinkt, wenn sich das System im Energiesparmodus befindet.

  • Seite 44: Aufbau Des Computersystems

    Zusatzwerkzeug und Komponenten für den PC-Aufbau 1 Tüte mit Schrauben Philips (Kreuz)-Schreubenzieher PC-Gehäuse Netzteil Intel LGA 1155 CPU Intel LGA 1155-kompatibler CPU-Lüfter DIMM SATA-Festplatte Optisches SATA-Laufwerk (Optional) Grafikkarte (Optional) Das Werkzeug und die Komponenten in der Tabelle sind nicht im Motherboard-Paket enthalten. ASUS P8Z77-V LX 2-25...

  • Seite 45: Installieren Der Cpu

    2.3.2 Installieren der CPU Die LGA1156 CPU ist nicht mit LGA1155-Sockeln kompatibel. Installieren Sie KEINE LGA1156 CPU in den LGA1155-Sockel. 2-26 Kapitel 2: Hardwarebeschreibungen...
  • Seite 46 ASUS P8Z77-V LX 2-27...

  • Seite 47: Installieren Von Cpu-Kühlkörper Und Lüfter

    2.3.3 Installieren von CPU-Kühlkörper und Lüfter Falls erforderlich, bringen Sie die Wärmeleitpaste auf den CPU- Kühlkörper und die CPU an, bevor Sie den CPU-Kühlkörper und Lüfter montieren. So installieren Sie den CPU-Kühlkörper und -Lüfter: 2-28 Kapitel 2: Hardwarebeschreibungen...
  • Seite 48 So deinstallieren Sie den CPU-Kühlkörper und -Lüfter: ASUS P8Z77-V LX 2-29...

  • Seite 49: Installieren Eines Dimms

    2.3.4 Installieren eines DIMMs Entfernen eines DIMMs 2-30 Kapitel 2: Hardwarebeschreibungen...

  • Seite 50: Motherboard-Installation

    2.3.5 Motherboard-Installation Die Abbidlungen in diesem Abschnitt werden nur als Referenz bereitgestellt. Das Motherboard-Layout kann sich je nach Modell unterscheiden, der Installationsvorgang bleibt aber gleich. ASUS P8Z77-V LX 2-31...
  • Seite 51 P8Z77-V LE Ziehen Sie die Schrauben nicht zu fest! Das Motherboard könnte sonst beschädigt werden. 2-32 Kapitel 2: Hardwarebeschreibungen...

  • Seite 52: Atx-Netzanschluss

    2.3.6 ATX-Netzanschluss ODER ODER ASUS P8Z77-V LX 2-33...

  • Seite 53: Sata-Gerätanschlüsse

    2.3.7 SATA-Gerätanschlüsse ODER ODER 2-34 Kapitel 2: Hardwarebeschreibungen...

  • Seite 54: E/A-Anschlüsse Auf Der Vorderseite

    2.3.8 E/A-Anschlüsse auf der Vorderseite USB 2.0-Anschluss Fronttafelaudioanschluss AAFP USB 2.0 USB 3.0-Anschluss USB 3.0 ASUS P8Z77-V LX 2-35...

  • Seite 55: Erweiterungskarten

    2.3.9 Erweiterungskarten PCIe x16-Karten installieren PCIe x1-Karten installieren PCIe-Karten installieren 2-36 Kapitel 2: Hardwarebeschreibungen...

  • Seite 56: Rücktafelanschlüsse

    Desktop-Erweiterung auf zwei Monitoren. Sie können zwei Monitore mit jeweils zwei der vorhandenen VGA, DVI-D und HDMI-Anschlüssen verbinden. • DVI-D kann nicht in ein RGB-Ausgangssignal für einen Röhrenmonitor umgewandelt werden und ist nicht mit DVI-I kompatibel. ASUS P8Z77-V LX 2-37...
  • Seite 57 * LED-Anzeigen am LAN-Anschluss ACT/LINK SPEED Aktivitäts-/Verbindungs-LED ngs-LED Geschwindigkeits-LED Status Beschreibung Status Beschreibung Nicht verbunden AUS 10 Mbps-Verbindung ORANGE Verbunden ORANGE 100 Mbps-Verbindung LAN- BLINKEND Datenaktivität GRÜN 1 Gbps-Verbindung Anschluss ** Audio 2, 4, 6, oder 8-Kanalkonfigurationen Kopfhörer Anschlüsse 4-Kanal 6-Kanal 8-Kanal 2-Kanal Hinterer Hinterer Hinterer Hellblau (Rückseite) Line In Lautsprecher...

  • Seite 58: Audio E/A-Verbindungen

    2.3.11 Audio E/A-Verbindungen Audio E/A-Anschlüsse Anschluss eines Kopfhörers und Mikrofons Anschluss von Stereo Lautsprechern Anschluss von Stereo / 2.1-Kanal Lautsprechern ASUS P8Z77-V LX 2-39...
  • Seite 59 Anschluss von 4.1-Kanal Lautsprechern Anschluss von 5.1-Kanal Lautsprechern Anschluss von 7.1-Kanal Lautsprechern 2-40 Kapitel 2: Hardwarebeschreibungen...

  • Seite 60: Erstmaliges Starten

    Das Drücken des Stromschalters für kürzer als vier Sekunden stellt das System, wenn es eingeschaltet ist, auf den Schlaf-Modus oder Soft-Aus-Modus je nach der BIOS-Einstellung. Das Drücken des Stromschalters für länger als vier Sekunden stellt das System, ungeachtet der BIOS-Einstellung, auf den Soft-Aus-Modus. ASUS P8Z77-V LX 2-41...
  • Seite 61 2-42 Kapitel 2: Hardwarebeschreibungen...

  • Seite 62: Kapitel 3: Bios-Setup

    Kapitel 3: BIOS-Setup Kennenlernen des BIOS Das UEFI BIOS von ASUS ist eine Schnittstelle, die mit flexibler und bequemer Maussteuerung die bisherige tastaturgebundene BIOS-Kontrolle ersetzt. Sie können sich kinderleicht und mit einer Sanftheit durch das neue UEFI BIOS bewegen, die bisher nur Betriebssystemen vorbehalten war.

  • Seite 63: Ez Mode

    CPU/5V/3.3V/12V-Spannungs(ausgabe), und das System zurücksetzen oder zum CPU-/Gehäuse-/Netzteillüftergeschwindigkeit Erweiterten Modus gehen EFI BIOS Utility - EZ Mode Exit/Advanced Mode P8Z77-V LX English BIOS Version : 0215 CPU Type : Genuine Intel(R) CPU @ 2.90GHz Speed : 2900 MHz Monday [9/13/2010]...

  • Seite 64: Advanced Mode (Erweiterter Modus)

    Hier können Sie die Systemtemperatur, Energieverbrauch anzeigen und Monitor Lüftereinstellungen ändern. Boot Hier können Sie die Systemstartkonfiguration ändern. Tool Hier können Sie die Einstellung für Sonderfunktionen konfigurieren. Exit Hier können Sie die Beenden-Optionen wählen und die Standardeinstellungen laden. ASUS P8Z77-V LX...
  • Seite 65 Menüelemente Wenn ein Element auf der Menüleiste markiert ist, werden die speziellen Elemente für dieses Menü angezeigt. Wenn Sie z.B. Main gewählt haben, werden die Elemente des Main-Menüs angezeigt. Die anderen Elemente (Ai Tweaker, Advanced, Monitor, Boot, Tools und Exit) auf der Menüleiste haben ihre eigenen Menüelemente.

  • Seite 66: Main-Menü

    Time Clock (RTC) RAM löschen und das Motherboard auf seine Standardwerte zurückzusetzen. Siehe Abschnitt 2.2.5 Jumper für Details. • Die Elemente Administrator oder User Password oben im Fenster zeigen Standardmäßig Not Installed an. Die Elemente zeigen Installed an, nachdem Sie ein Kennwort eingerichtet haben. ASUS P8Z77-V LX...

  • Seite 67: Administrator Password

    Administrator Password Falls Sie ein Administrator-Kennwort eingerichtet haben, sollten Sie für den vollen Systemzugriff das Kennwort eingeben. Andernfalls lässt Sie das BIOS-Setupprogramm nur bestimmte Elemente einsehen bzw. ändern. So richten Sie ein Administrator-Kennwort ein: Wählen Sie das Element Administrator Password und drücken Sie die <Eingabetaste>.

  • Seite 68: Ai Tweaker-Menü

    VCCSA Voltage Auto +/-: Change Opt. F1: General Help CPU PLL Voltage Auto F2: Previous Values CPU Spread Spectrum Auto F5: Optimized Defaults F10: Save ESC: Exit F12: Print Screen Version 2.10.1208. Copyright (C) 2011 American Megatrends, Inc. ASUS P8Z77-V LX...
  • Seite 69 Ai Overclock Tuner [Auto] Hier können Sie die CPU-Übertaktungsoptionen auswählen, um eine gewünschte interne CPU-Frequenz zu bestimmen. Wählen Sie eine der voreingestellten Übertaktungskonfigurationsoptionen aus. [Auto] Lädt automatisch die optimalen Systemeinstellungen. [Manual] Lässt Sie die Parameter für die Übertaktung selbst festlegen. BCLK/PEG Frequency [XXX] Dieses Element erscheint nur, wenn Sie das vorherige Element auf [Manual] gesetzt haben, und ermöglicht Ihnen, die CPU- und VGA-Frequenz einzustellen, damit die Systemsleistung...

  • Seite 70: Dram Timing Control

    Die folgenden fünf Elemente erscheinen nur, wenn Sie die beiden Elemente Enhanced Intel SpeedStep Technology und Turbo Mode zu [Enabled] setzen. Long Duration Power Limit [Auto] Sie können die Werte mit den Tasten <+> und <-> anpassen. ASUS P8Z77-V LX...

  • Seite 71: Load-Line Calibration [Auto]

    Long Duration Maintained [Auto] Sie können die Werte mit den Tasten <+> und <-> anpassen. Short Duration Power Limit [Auto] Sie können die Werte mit den Tasten <+> und <-> anpassen. Primary Plane Current Limit [Auto] Sie können die Werte mit den Tasten <+> und <-> in 0,125A-Schritten anpassen. Secondary Plane Current Limit [Auto] Sie können die Werte mit den Tasten <+>...

  • Seite 72: Igpu Voltage [Offset Mode]

    Spannung vornehmen. Das Einstellen einer hohen Spannung kann die CPU dauerhaft beschädigen und die Einstellung einer niedrigen Spannung zu einem instabilen System führen. iGPU Voltage [Offset Mode] [Manual Mode] Hier können Sie eine feste iGPU-Spannung einstellen. [Offset Mode] Hier können Sie die Offset-Spannung einstellen. ASUS P8Z77-V LX 3-11...
  • Seite 73 DRAM Voltage [Auto] Hier können Sie die DRAM-Spannung einstellen. Der Bereich erstreckt sich von 1,185V bis 2.135V in 0,005V-Schritten. Entsprechend der Intel-CPU-Spezifikationen können DIMMs mit Spannungsanforderungen von 1,65V die CPU dauerhaft beschädigne. Wir empfehlen Ihnen DIMMs mit Spannungsanforderungen von weniger als 1,65V zu installieren. VCCIO Voltage [Auto] Hier können Sie die VCCIO-Spannung einstellen.

  • Seite 74: Advanced-Menü

    > Network Stack →←: Select Screen ↑↓: Select Item Enter: Select +/-: Change Opt. F1: General Help F2: Previous Values F5: Optimized Defaults F10: Save ESC: Exit F12: Print Screen Version 2.10.1208. Copyright (C) 2011 American Megatrends, Inc. ASUS P8Z77-V LX 3-13...

  • Seite 75: Cpu Configuration

    3.5.1 CPU Configuration Die Werte in diesem Menü zeigen die vom BIOS automatisch erkannten CPU-bezogene Informationen an. Die hier gezeigten Elemente sind abhängig vom installierten Prozessor. EFI BIOS Utility - Advanced Mode Exit Ai Tweaker Main Advanced Monitor Boot Tool Back Advanced\ CPU Configuration >...
  • Seite 76 Aktivierung oder Deaktivierung der Intel® Turbo Mode-Technologie. CPU C1E [Auto] Ermöglicht das Aktivieren und Deaktivieren der CPU C1E. [Enabled] Aktiviert die C1E-Funktion. Dieses Element muss aktiviert sein, um die Intel Turbo Mode-Technologie zu aktivieren/deaktivieren. ® [Disabled] Deaktiviert diese Funktion. ASUS P8Z77-V LX 3-15...

  • Seite 77: Pch Configuration

    CPU C3 Report [Auto] Erlaubt die Aktivierung oder Deaktivierung des CPU C3-Berichts an das Betriebssystem. [Auto] Stellt dieses Element automatisch ein. [Enabled] Aktiviert die C3-Reportfunktion. Dieses Element sollte aktiviert sein, um den Enhanced Halt State zu aktivieren. [Disabled] Deaktiviert diese Funktion. CPU C6 Report [Auto] Hier können Sie den CPU-C6-Report an das Betriebssystem aktivieren/deaktivieren.

  • Seite 78: Sata Configuration

    Empty Enter: Select +/-: Change Opt. Hot Plug Disabled F1: General Help F2: Previous Values SATA 3G_3 (Blue) Empty F5: Optimized Defaults F10: Save ESC: Exit Hot Plug Disabled F12: Print Screen SATA 3G_4 (Blue) Empty ASUS P8Z77-V LX 3-17...

  • Seite 79: System Agent Configuration

    Scrollen Sie nach unten, um auch die anderen Elemente anzuzeigen: Hot Plug Disabled Version 2.10.1208. Copyright (C) 2011 American Megatrends, Inc. SATA Mode [AHCI Mode] Erlaubt die Auswahl der SATA-Konfiguration. [Disabled] Deaktiviert die SATA-Funktion. [IDE Mode] Stellen Sie [IDE Mode] ein, wenn Sie die Serial ATA-Festplatten als parallele, physische ATA-Datenträger benutzen wollen.

  • Seite 80: Usb Configuration

    EFI applications. Legacy USB Support Enabled Legacy USB3.0 Support Enabled Intel xHCI Mode Smart Auto EHCI Hand-off Disabled Das Element USB Devices zeigt die automatisch ermittelten Werte an. None wird angezeigt, wenn kein USB-Gerät erkannt wurde. ASUS P8Z77-V LX 3-19...

  • Seite 81: Onboard Devices Configuration

    Legacy USB Support [Enabled] [Enabled] Aktiviert die Unterstützung für USB-Geräte bei älteren Betriebssystemen. [Disabled] USB-Geräte können nur im BIOS-Setupprogramm verwendet werden. [Auto] Ermöglicht dem System, die Präsenz von USB-Geräten beim Systemstart zu erkennen. Wenn erkannt, wird der USB Controller Legacy-Modus aktiviert.

  • Seite 82: Serial Port Configuration

    Dieses Element erscheit nur, wenn Sie Serial Port auf [Enabled] einstellen und gibt Ihnen die Möglichkeit, die Basisadresse des seriellen Anschlusses auswählen. Konfigurationsoptionen: [IO=3F8h; IRQ=4] [IO=2F8h; IRQ=3] [IO=3E8h; IRQ=4] IO=2F8h; IRQ=3] [IO=3E8h; IRQ=4] ] [IO=3E8h; IRQ=4] IO=3E8h; IRQ=4] ] [IO=2E8h; IRQ=3] IO=2E8h; IRQ=3] ] ASUS P8Z77-V LX 3-21...

  • Seite 83: Apm

    3.5.7 EFI BIOS Utility - Advanced Mode Exit Ai Tweaker Main Advanced Monitor Boot Tool Back Advanced\ APM > Allow BIOS yo switch off some power at S5 to get the system ready for ErP Restore AC Power Loss Power Off requirement.

  • Seite 84: Network Stack

    Scrollen Sie nach unten, um auch die anderen Elemente anzuzeigen: 5V Voltage +5.040 V F2: Previous Values F5: Optimized Defaults 12V Voltage +12.480 V F10: Save ESC: Exit F12: Print Screen Anti Surge Support Enabled Version 2.10.1208. Copyright (C) 2011 American Megatrends, Inc. ASUS P8Z77-V LX 3-23...

  • Seite 85: Cpu Temperature / Mb Temperature [Xxxºc/Xxxºf]

    CPU Temperature / MB Temperature [xxxºC/xxxºF] Die integrierte Hardware-Überwachung erkennt automatisch die Motherboard- und CPU- Temperaturen und zeigt sie an. Wählen Sie Ignore, wenn Sie die erkannten Temperaturwerte nicht anzeigen lassen möchten. CPU Fan Speed [xxxx RPM] oder [Ignore] / [N/A] CPU Fan OPT Speed [xxxx RPM] oder [Ignore] / [N/A] Chassis Fan 1/2 Speed [xxxx RPM] oder [Ignore] / [N/A] Die integrierte Hardware-Überwachung erkennt automatisch die CPU-, Gehäuse- und...

  • Seite 86: Anti Surge Support [Enabled]

    Die integrierte Hardware-Überwachung erkennt den Spannungsstatus automatisch über den integrierten Spannungsregler. Wählen Sie Ignore, wenn Sie die erkannte Spannung nicht anzeigen lassen möchten. Anti Surge Support [Enabled] Erlaubt die Aktivierung oder Deaktivierung der Überspannungs-Schutzfunktion. Konfigurationsoptionen: [Disabled] [Enabled] ASUS P8Z77-V LX 3-25...

  • Seite 87: Boot-Menü

    Full Screen Logo [Enabled] [Enabled] Aktiviert die Anzeigefunktion für das Vollbildlogo. [Disabled] Deaktiviert die Anzeigefunktion für das Vollbildlogo. Wählen Sie [Enabled], um die ASUS MyLogo2™-Funktion zu verwenden. Wait For ‘F1’ If Error [Enabled] [Disabled] Deaktiviert diese Funktion. [Enabled] Das System wartet beim Auftreten von Fehlern auf das Drücken der Taste <F1>.

  • Seite 88: Boot Option Priorities

    • Um auf Windows im abgesicherten Modus zuzugreifen, können Sie: ® - Auf <F5> drücken, nachdem das ASUS Logo erscheint. - Nach POST auf <F8> drücken. Boot Override Diese Elemente zeigen die verfügbaren Geräte. Die Anzahl der auf diesem Bildschirm angezeigten Geräte hängt von der Anzahl der in diesem System installierten Geräte ab.

  • Seite 89: Tools-Menü

    Bestätigungsnachricht. Wählen Sie mit der linken/rechten Pfeiltaste zwischen [Yes] oder [No] und drücken Sie die <Eingabetaste>, um Ihre Wahl zu bestätigen. Für weitere Details beziehen Sie sich auf den Abschnitt 3.10.2 ASUS EZ Flash 2. ASUS O.C. Profile Mit diesem Element können Sie mehrere BIOS-Einstellungen speichern oder laden.

  • Seite 90: Asus Spd Information

    Nur empfohlen, um die BIOS-Datei zu aktualisieren, die von der gleichen Speicher/ CPU-Konfiguration und BIOS-Version stammt. ASUS SPD Information DIMM Slot # [Slot 1] Zeigt die Serial Presence Detect (SPD) -Information des im ausgewählten Steckplatzes installierten DIMMs an. Konfigurationsoptionen: [Slot 1] [Slot 2] [Slot 3] [Slot 4] ASUS P8Z77-V LX 3-29...

  • Seite 91: Exit-Menü

    Exit Load Optimized Defaults Save Changes & Reset Discard Changes & Exit ASUS EZ Mode Launch EFI Shell from filesystem device Load Optimized Defaults Diese Option belegt jeden einzelnen Parameter in den Setup-Menüs mit den Standardwerten. Bei Wahl dieser Option oder Drücken der Taste <F5> erscheint ein Bestätigungsfenster.

  • Seite 92: Aktualisieren Des Bios

    Speichern Sie eine Kopie der ursprünglichen Motherboard BIOS-Datei auf einen USB- Flashlaufwerk für den Fall, dass Sie das alte BIOS später wiederherstellen müssen. Verwenden Sie das ASUS Update oder BIOS Updater, um das ursprüngliche BIOS des Motherboards zu kopieren. 3.10.1...

  • Seite 93: Bios Über Das Internet Aktualisieren

    Wählen Sie in der Liste der Optionen Update BIOS from Internet (BIOS über das Internet aktualisieren) und drücken Sie auf Next (Weiter). Wählen Sie den Ihnen am nächsten gelegenen ASUS FTP-Ort aus, um starken Netzwerkverkehr zu vermeiden. Falls Sie die Funktionen BIOS downgradable (BIOS-Downgrade) und auto BIOS backup (Autom.

  • Seite 94: Bios Über Eine Bios-Datei Aktualisieren

    Die hier bereitgestellten Abbildungen sind nur als eine Referenz anzusehen. Die tatsächlichen BIOS-Informationen variieren mit Modellen. • Beziehen Sie sich auf das Software-Handbuch auf der Support-DVD oder besuchen Sie für detaillierte Software-Konfiguration die ASUS-Webseite unter www.asus.com. ASUS P8Z77-V LX 3-33...

  • Seite 95: Asus Ez Flash 2

    3.10.2 ASUS EZ Flash 2 Mit ASUS EZ Flash 2 können Sie das BIOS mühelos aktualisieren, ohne eine Startdiskette oder ein auf dem Betriebssystem basierendes Programm verwenden zu müssen. Bevor Sie dieses Programm benutzen, besuchen Sie bitte die ASUS-Webseite unter www.asus.com, um die neueste BIOS-Datei für Ihr Motherboard herunterzuladen.

  • Seite 96: Asus Crashfree Bios 3

    Legen Sie die Support-DVD in das optische Laufwerk ein oder stecken Sie ein USB- Flashlaufwerk mit der BIOS-Datei in einen USB-Anschluss. Die Anwendung durchsucht die Geräte automatisch nach der BIOS-Datei. Wenn gefunden, liest die Anwendung die BIOS-Datei und ladet automatisch die ASUS EZ Flash 2-Anwendung. Sie müssen im BIOS-Setupprogramm die BIOS-Einstellungen wiederherstellen. Um die Systemstabilität und -Kompatibilitär zu gewährleisten, empfehlen wir Ihnen, dass...

  • Seite 97: Asus Bios Updater

    3.10.4 ASUS BIOS Updater Der ASUS BIOS-Updater erlaubt Ihnen das BIOS in der DOS-Umgebung zu aktualisieren. Mit dem Programm können Sie auch eine Kopie der aktuellen BIOS-Datei erstellen, falls Sie diese bei BIOS-Fehlern oder Störungen beim Aktualisierungsprozess als Backup nutzen möchten.

  • Seite 98: Die Bios-Datei Aktualisieren

    BIOS-Standardeinstellungen laden. Dazu wählen Sie das Element Load Optimized Defaults (Optimierte Standardwerte laden) im Exit-Menü. Siehe Abschnitt 3.9 Exit- Menü für Details. • Falls Sie SATA-Festplattenlaufwerke getrennt haben, sollten Sie nicht vergessen, diese nach der BIOS-Aktualisierung wieder anzuschließen. ASUS P8Z77-V LX 3-37...
  • Seite 99 3-38 Kapitel 3: BIOS-Setup...

  • Seite 100: Kapitel 4: Software-Unterstützung

    Die mitgelieferte Support-DVD enthält die Treiber, Anwendungs-Software und Hilfsprogramme, die Sie installieren können, um alle Motherboard-Funktionen nutzen zu können. Der Inhalt der Support-DVD kann jederzeit und ohne Ankündigung geändert werden. Bitte besuchen Sie für Updates die ASUS-Webseite www.asus.com. 4.2.1 Ausführen der Support-DVD Legen Sie die Support-DVD in das optische Laufwerk.

  • Seite 101: Beziehen Der Software-Handbücher

    Reader vom Hilfsprogrammmenü, bevor Sie versuchen diese Dateien zu öffnen. ® Klicken Sie auf den Tab Manual. Klicken Sie in der Handbuchliste auf der linken Seite auf ASUS Motherboard Utility Guide. Der Ordner Manual von der Support-DVD wird geöffnet. Doppelklicken Sie auf den Ordner der von Ihnen gewählten Software.

  • Seite 102: Software Information

    Readme-Dateien, die bei der Software enthalten sind. 4.3.1 AI Suite II ASUS AI Suite II ist eine komplett integrierte Oberfläche, die mehrere ASUS-Anwendungen vereint und dem Benutzer erlaubt, diese Anwendungen gleichzeitig zu starten und laufen zu lassen. AI Suite II installieren So installieren Sie AI Suite II: Legen Sie die Support-DVD in das optische Laufwerk.

  • Seite 103: Turbov Evo

    4.3.2 TurboV EVO ASUS TurboV EVO stellt TurboV vor, welches die manuelle Anpassung der CPU-Frequenz und bezogener Spannungen ermöglicht, sowie die Funktion Auto Tuning, welche automatisch und einfach übertaktet und eine allgemeine Systemleistungssteigerung ermöglicht. Nach der Installation von AI Suite II von der Motherboard Support-DVD, starten Sie TurboV EVO durch Tool (Extras) >...
  • Seite 104 Klicken Sie auf More Settings und dann auf den Tab GPU Boost. Regeln Sie iGPU Max Frequency und iGPU Voltage. Klicken Sie auf Yes, um die Änderungen zu übernehmen. . CPU Ratio Alle Änderungen Standard- sofort übernehmen einstellungen Alle Änderungen laden verwerfen ASUS P8Z77-V LX...

  • Seite 105: Auto Tuning

    Auto Tuning Auto Tuning ist ein intelligentes Werkzeug, das Übertaktungen automatisiert, um den Gesamtsystem-Level zu erhöhen. Dieses Werkzeug bietet auch Stabilitätsüberprüfungen. Auch Overclocking-Anfänger können extreme stabile Übertaktungsergebnisse mit Auto Tuning erzielen! • Die Übertaktungsergebnisse variieren je nach CPU-Modell und Systemkonfiguration. •...
  • Seite 106 Sie auf Stop. Das BIOS wird von TurboV automatisch angepasst sowie gespeichert und das System neu gestartet. Nachdem Sie Windows wieder betreten, informiert Sie eine Nachricht über den Erfolg von Auto Tuning. Zum Verlassen auf OK klicken. ASUS P8Z77-V LX...

  • Seite 107: Digi+ Vrm

    4.3.3 DIGI+ VRM ASUS DIGI+ VRM ermöglicht die Anpassung der VRM-Spannung und Frequenzmodulation, um die Zuverlässigkeit sowie Stabilität des Systems zu gewährleisten. Es bietet auch höchste Energieeffizienz und erzeugt weniger Wärmer für längere Lebensdauer der Komponenten und minimale Energieverluste. Nachdem Sie AI Suite II von der Motherboard Support-DVD installiert haben, starten Sie DIGI+ VRM im AI Suite II Hauptmenü...

  • Seite 108: Epu

    Wählen Sie From the Last Reset (Seit dem Reset), um die gesamte CO2- Reduzierung seit dem Drücken der Taste Clear (Löschen) anzuzeigen. • Für detaillierte Software-Konfigurationen beziehen Sie sich bitte auf die Software- Handbücher auf der Support-DVD oder auf der ASUS-Webseite www.asus.com. ASUS P8Z77-V LX...

  • Seite 109: Fan Xpert

    Temperatur 70°C übersteigt. • User: ermöglicht, unter bestimmten Einschränkungen, die manuelle Konfiguration des Lüfterprofils. Für detaillierte Software-Konfigurationen beziehen Sie sich bitte auf die Software- Handbücher auf der Support-DVD oder auf der ASUS-Webseite www.asus.com. 4-10 Kapitel 4: Software-Unterstützung...

  • Seite 110: Probe Ii

    Anpassung des Zeitintervalls für Sensorwarnungen oder die Änderung der Temperatureinheiten. Konfiguration speichern Konfiguration Standardgrenzwerte Einstellungen laden für jeden Sensor übernehmen laden Für detaillierte Software-Konfigurationen beziehen Sie sich bitte auf die Software- Handbücher auf der Support-DVD oder auf der ASUS-Webseite www.asus.com. ASUS P8Z77-V LX 4-11...

  • Seite 111: Usb 3.0 Boost

    4.3.7 USB 3.0 Boost Die exklusive ASUS USB 3.0 Boost-Funktion bietet eine Geschwindigkeitssteigerung für USB 3.0-Geräte und aktuelle Unterstützung des USB Attached SCSI-Protokolls (UASP). Mit USB 3.0 Boost können Sie die Übertragungsgeschwindigkeiten Ihrer USB 3.0-Geräte sehr einfach steigern. USB 3.0 Boost starten Nachdem Sie AI Suite II von der Motherboard Support-DVD installiert haben, starten Sie USB 3.0 Boost durch klicken auf Tool >...

  • Seite 112: Audio-Konfigurationen

    Realtek HD Audio Manager Realtek HD Audio Manager für Windows XP Verlassen Konfigurations- optionen Minimieren Kontrolleinstel- lungen Informationen Für detaillierte Software-Konfigurationen beziehen Sie sich bitte auf die Software- Handbücher auf der Support-DVD oder auf der ASUS-Webseite www.asus.comn. ASUS P8Z77-V LX 4-13...

  • Seite 113: Ansprechverhaltentechnologien

    ����������� �� ���� ������ ����������� �� ���� ������ 2012 D��sk�op- ® A�sp���c�v����a��������c��o�o������ Dieses Dokument zeigt eine Übersicht der Installations- und Konfigurationsvorgänge der Intel 2012 Desktop-Ansprechverhaltentechnologien. ® Die Intel 2012 Desktop-Ansprechverhaltentechnologien beinhalten die folgenden: ® • Intel Smart Response Technology ® •...

  • Seite 114: Ssd-Kapazitätsanforderungen

    ® • Intel 2012 Desktop-Ansprechverhaltentechnologie wird nur von den internen Intel SATA-Anschlüssen (grau & blau) unterstützt. • Die Leistung von Intel ® Smart Response Technology und Intel ® Rapid Storage Technology variiert je nach installierter SSD. ASUS P8Z77-V LX 4-15...

  • Seite 115: So Installieren Sie Intel ® Smart Response-Technologie

    Intel Smart Response-Technologie ® Intel Smart Response-Technologie erhöht die Gesamtsystemleistung. Sie verwendet eine ® schnelle SSD (mit min. 20GB frei) als ein Zwischenspeicher (Cache) für oft verwendete Prozesse, um den Austausch zwischen Festplatte/Hauptspeicher zu beschleunigen. Hauptvorteile liegen in beschleunigten Festplattengeschwindigkeiten, verringerte Betriebs- und Wartezeiten sowie maximale Speicherverwertung.

  • Seite 116: Intel ® Rapid Start Technology

    Wenn Sie den DRAM auf eine höhere Frequenz einstellen, kann dies zu einen instabilen System führen. Gehen Sie zu Start und klicken Sie auf Computer > Verwalten > Datenträgerverwaltung. Wählen Sie die SSD, die Sie für die Erstellung der Partition verwenden wollen. ASUS P8Z77-V LX 4-17...
  • Seite 117 Rechtsklicken Sie auf Rechtsklicken Sie auf New Volume, welches Sie erstellen wollen und wählen Sie dann Shrink Volume. Falls Ihre SSD nicht initialisiert und unformatiert ist: Falls Ihre SSD nicht initialisiert und unformatiert ist: Rechtsklicken Sie auf die Disk die Sie für die Erstellung der Partition verwenden wollen und wählen Sie Initialize.
  • Seite 118 Tippen Sie select volume x (x = Nummer) ein und drücken Sie auf die Eingabetaste, um die Intel -Rapid-Start-Partition zu speichern. ® Der Wert “x” bezieht sich auf eine Disk, in welcher Sie die Speicherpartition erstellen wollen. ASUS P8Z77-V LX 4-19...

  • Seite 119: Aktivieren/Deaktivieren Der Intel ® Rapid Start Technology Im Betriebssystem

    Tippen Sie Tippen Sie set id=84 override ein und drücken Sie auf die Eingabetaste. Warten Sie auf den Verkleinerungsvorgang bis das Datenträgerverwaltungsprogramm eine neue Partition mit den Namen Hibernation Partition gefunden hat. Die Hibernation Partition erscheint nicht, wenn Sie “GPT (GUID Partition Table- Speicherart”...
  • Seite 120 Technology installiert ist für die Laufwerkswiederherstellung aus, tippen Sie select disk x (x = Nummer) ein und drücken dann die Eingabetaste. Der Wert “x” bezieht sich auf eine Disk, in welcher Sie die Speicherpartition löschen wollen. ASUS P8Z77-V LX 4-21...
  • Seite 121 Tippen Sie list partition ein und drücken Sie dann auf die Eingabetaste. Wählen Sie nun die Partition in der Intel ® Rapid Start Technology installiert ist, indem Sie select partition x (x = Nummer), eintippen und anschließend auf die Eingabetaste drücken. Der Wert “x”...

  • Seite 122: Intel ® Smart Connect Technology

    Gehen Sie zu Utilities und klicken Sie auf Intel Smart Connect Technology. ® Es erscheint der Einstellungsassistent. Klicken Sie auf Next, um mit der Einrichtung zu beginnen. Markieren Sie I accept the terms in the License Agreement und klicken Sie dann auf Next. ASUS P8Z77-V LX 4-23...
  • Seite 123 Wählen Sie alle aus und klicken Sie auf Next, um Custom Setup auszuführen. Klicken Sie auf Install, um mit der Installation fortzufahren. Klicken Sie auf Yes, um Ihr System neu zu starten, damit die Einstellungen der soeben installierten Intel Smart Connect Technology übernommen werden. ®...
  • Seite 124 Zeitraum. Im Tab Help klicken Sie auf About, um die version anzuzeigen. Klicken Sie auf Topics, wenn Sie mehr über die Intel Smart Connect Technology und deren ® Konfiguration erfahren möchten. ASUS P8Z77-V LX 4-25...

  • Seite 125: Raid-Konfigurationen

    4.5 RAID-Konfigurationen Dieses Motherboard unterstützt folgende SATA RAID-Lösungen: • Intel Rapid Storage-Technologie mit RAID 0, RAID 1, RAID 10 und RAID 5. ® • Sie müssen Windows XP Service Pack 3 oder eine neuere Version installieren, bevor ® Sie Serial ATA-Festplatten benutzen können. Die Serial ATA RAID-Funktion ist nur verfügbar, wenn Sie Windows XP SP3 oder eine neuere Version benutzen.

  • Seite 126: Serial Ata-Festplatten Installieren

    RAID Volumes: None defined. Physical Devices: Port Device Model Serial # Size Type/Status(Vol ID) ST3160812AS 9LS0HJA4 149.0GB Non-RAID Disk ST3160812AS 9LS0F4HL 149.0GB Non-RAID Disk ST3160812AS 3LS0JYL8 149.0GB Non-RAID Disk ST3160812AS 9LS0BJ5H 149.0GB Non-RAID Disk [↑↓]-Select [ESC]-Exit [ENTER]-Select Menu ASUS P8Z77-V LX 4-27...

  • Seite 127: Erstellen Eines Raid-Sets

    Die Navigationstasten am unteren Bildschirmrand ermöglichen Ihnen, sich durch die Menüs zu bewegen und Menüoptionen auszuwählen. Die RAID BIOS-Setup-Bildschirme in diesen Abschnitt sind nur zur Referenz gedacht und können von der tatsächlichen Anzeige abweichen. Das Programm unterstützt maximal vier Festplatten für die RAID-Konfiguration. Erstellen eines RAID-Sets So erstellen Sie ein RAID-Set Wählen Sie im Hauptbildschirm 1.
  • Seite 128 Are you sure you want to create this volume? (Y/N): Drücken Sie auf die Taste <Y>, um ein RAID-Set zu erstellen und zum Hauptmenü zurückzukehren, oder drücken Sie auf <N>, um zum Menü CREATE VOLUME zurückzukehren. ASUS P8Z77-V LX 4-29...

  • Seite 129: Löschen Eines Raid-Sets

    Löschen eines RAID-Sets Seien Sie beim Löschen eines RAID-Sets vorsichtig. Sie werden alle Daten auf den Festplatten verlieren, wenn Sie ein RAID-Set löschen. So löschen Sie ein RAID-Set Wählen Sie im Hauptmenü 2. Delete RAID Volume und drücken Sie dann die <Eingabetaste>.

  • Seite 130: Erstellen Einer Raid-Treiberdiskette

    Gehen Sie zum Menü Make Disk und klicken Sie auf Intel AHCI/RAID Driver Disk, um eine RAID-Treiberdiskette zu erstellen. Wählen Sie das USB-Diskettenlaufwerk als Ziellaufwerk aus. Folgen Sie den Bildschirmanweisungen, um die Installation abzuschließen. Aktivieren Sie den Schreibschutz der Diskette, um eine Computervirusinfektion zu vermeiden. ASUS P8Z77-V LX 4-31...

  • Seite 131: Installieren Des Raid-Treibers Während Der Windows ® -Installation

    4.6.3 Installieren des RAID-Treibers während der Windows -Installation ® So installieren Sie die RAID-Treiber für Windows ® Während der Betriebssysteminstallation fordert das System Sie auf, die Taste <F6> zu drücken, um SCSI- oder RAID-Treiber von anderen Anbietern zu installieren. Drücken Sie <F6> und legen Sie danach die Diskette mit dem RAID-Treiber in das Diskettenlaufwerk ein.

  • Seite 132: Benutzen Eines Usb-Diskettenlaufwerks

    Vendor-ID und die Produkt-ID angezeigt. Durchsuchen Sie den Inhalt der RAID- Treiberdiskette, um die Datei txtsetup.oem zu finden Doppelklicken Sie auf diese Datei. Es erscheint ein Fenster, in dem Sie ein Programm zum Öffnen der OEM-Datei auswählen können. ASUS P8Z77-V LX 4-33...
  • Seite 133 Wählen Sie Notepad (Editor), um die Datei zu öffnen. Suchen Sie in der Datei Suchen Sie in der Datei txtsetup.oem nach den Abschnitten [HardwareIds.scsi.iaAHCI_DesktopWorkstationServer] und [HardwareIds.scsi.iaStor_DesktopWorkstationServer]. Geben Sie unter diesen beiden Abschnitten folgende Zeile ein: id = “USB\VID_xxxx&PID_xxxx”, “usbstor” [HardwareIds.scsi.iaAHCI_DesktopWorkstationServer] id= “PCI\VEN_8086&DEV_1C02&CC_0106”,”iaStor”...

  • Seite 134: Ati ® Crossfirex™-Technologie

    So deinstallieren Sie die existierenden Grafikkartentreiber: Schließen Sie alle laufenden Anwendungen. In Windows XP gehen Sie zu Systemsteuerung > Programme Hinzufügen/ Entfernen. Wählen Sie die existierenden Grafikkartentreiber aus. Wählen Sie in Windows XP Hinzufügen/Entfernen. Schalten Sie Ihren Computer aus. ASUS P8Z77-V LX...

  • Seite 135: Installieren Von Zwei Crossfirex™-Grafikkarten

    5.1.3 Installieren von zwei CrossFireX™-Grafikkarten Die folgenden Abbildungen sind nur für Ihre Referenz. Das Grafikkarten- und das Motherboard-Aussehen kann sich je nach Modell voneinander unterscheiden, die Installationsschritte sind aber die gleichen. Bereiten Sie zwei CrossFireX-fähige Grafikkarten vor. Stecken Sie die beiden Grafikkarten in die PCIEX16-Steckplätze. Wenn Ihr Motherboard mehr als zwei PCIEX16- Steckplätze hat, beziehen Sie sich auf das Handbuch, welche der Steckplätze...

  • Seite 136: Installieren Der Gerätetreiber

    Klicken Sie im Catalyst Control Center- Fenster auf Graphics Settings > CrossFireX > Configure. Wählen Sie in der Grafikadapterliste die Grafikkarte, die als Anzeige-GPU arbeiten soll. Wählen Sie Enable CrossFireX. Klicken Sie auf Apply und dann auf OK, um das Fenster zu schließen. ASUS P8Z77-V LX...

  • Seite 137: Lucidlogix ® Virtu Mvp Tm

    So installieren Sie LucidLogix Virtu™ MVP ® Legen Sie die Support-DVD in das optische Laufwerk. Es erscheint der ASUS- Support-Assistent, wenn in Ihren Computer die Autorun-Funktion aktiviert ist. Klicken Sie auf den Tab Utilites und dann auf LucidLogix Virtu MVP Software.

  • Seite 138: Anzeige Einrichten

    Der d-Mode wird für erhöhte 3D-Spieleleistung empfohlen. d-Mode (Ausgabe über die i-Mode (Ausgabe über aufgesetzte Grafikkarte) den VGA-Ausgang des Motherboards) Die E7A-Anschlüsse des Motherboards und der aufgesetzten Grafikkarte sind nur zur Veranschaulichung und können sich von denen an Ihrem System befindlichen unterscheiden. ASUS P8Z77-V LX...

  • Seite 139: Lucidlogix ® Virtu™ Mvptm Konfigurieren

    LucidLogix Virtu™ MVPTM konfigurieren ® Starten Sie das Virtu MVP Control Panel, um die Hauptfunktionen zu konfigurieren, Leistungseinstellungen vorzunehmen und Anwendungen für die grafische Virtualisierung auszuwählen. Rechtsklicken Sie auf das LucidLogix Virtu™ MVP -Symbol in der Taskleiste und wählen ® Sie dann Open Virtu MVP Control Panel, um das Panel zu öffnen. LucidLogix Virtu MVP ist automatisch aktiv, wenn Ihr System eingeschaltet wird.
  • Seite 140 Performance Hier können Sie die Funktionen Hyperformance oder Virtual Vsync ein- oder ausschalten. ® Hyperformance® ein- oder ausschalten Virtual Vsync ein- oder ausschalten ASUS P8Z77-V LX...

  • Seite 141: Asus Kontaktinformationen
