Seite 1

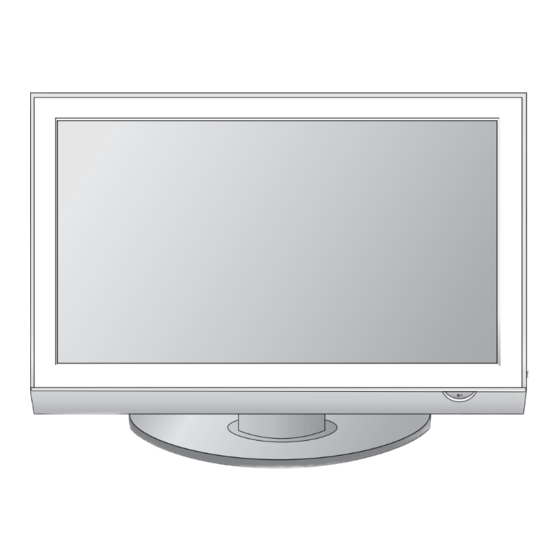

LCD TV PLASMA TV B B e e d d i i e e n n u u n n g g s s a a n n l l e e i i t t u u n n g g LCD TV-MODELLE PLASMA TV-MODELLE 3 3 2 2 L L G G 5 5 5 5 * * * *...
Seite 3
ZUBEHÖR Prüfen Sie, ob folgendes Zubehör mit Ihrem TV-Gerät geliefert wurde. Sollte etwas fehlen, wenden Sie sich bitte an den Händler, bei dem Sie dieses Produkt erworben haben. Owner's Manual oder Owner’s manual Schutzblende Handbuch des Eigentümers Stromkabel P P o o l l i i e e r r t t u u c c h h Polieren Sie den Bildschirm mit dem Tuch.
INHALT Z Z U U B B E E H H Ö Ö R R Manuelle Programmierung (IM ANALOGMODUS) ..45 ........................FEINABSTIMMUNG (IM ANALOGMODUS) ..46 Programmnamen zuweisen (IM ANALOGMODUS)..46 Senderliste ordnen (IM ANALOGMODUS) ... 47 VORBEREITUNG PROGRAMMLISTE AUSWÄHLEN....... 49 EINGANGSBESCHRIFTUNG ..........50 FRONTKONSOLE............
VORBEREITUNG FRONTKONSOLE Die Ausführung des Fernsehers kann von den Abbildungen abweichen. Falls das Gerät mit einer Schutzfolie überzogen ist, ziehen Sie die Folie ab und wischen Sie das Gerät mit einem Poliertuch ab. PLASMA TV-MODELLE Sensor für die Fernbedienung POWER Power/Standby-Anzeige •...
Seite 7
LCD TV-MODELLE Programme (Programm) oder Volume (Lautstärke) MENU MENU MENU(Menü) INPUT INPUT INPUT POWER Sensor für die Fernbedienung Power/Standby-Anzeige Intelligenter Sensor Passt das Bild den äußeren Bedingungen an. • Leuchtet im Standby-Modus rot. • leuchtet bei eingeschaltetem Fernsehgerät blau. Hinweis: Die Betriebsanzeige kann im E E i i n n s s t t e e l l l l u u n n g g s s m m e e n n ü...
VORBEREITUNG INFORMATIONEN ZUR RÜCKSEITE Die Ausführung des Fernsehers kann von den Abbildungen abweichen. PLASMA TV-MODELLE Anschlussbuchse für Stromkabel RGB IN (PC) Dieses Fernsehgerät ist auf den Betrieb mit Anschluss eines Ausgangskabels vom PC. Wechselstrom ausgelegt.Die Spannung finden Sie auf der Seite „Spezifikationen “.Versuchen Sie RS-232C-Eingang (STEUERUNG&WARTUNG) niemals,das Gerät mit Gleichstrom zu betreiben.
LCD TV-MODELLE COMPONENT OPTICAL AUDIO IN DIGITAL AV 1 AV 2 (RGB/DVI) AUDIO OUT S-VIDEO HDMI/DVI IN RGB IN (PC) 1(DVI) AV IN 3 RS-232C IN (CONTROL & SERVICE) ANTENNA IN Anschlussbuchse für Stromkabel RGB IN (PC) Dieses Fernsehgerät ist auf den Betrieb mit Anschluss eines Ausgangskabels vom PC.
VORBEREITUNG GRUNDANSCHLUSS (Nur 32/37/42LG55 ** , 42LG75 ** ) Stellen Sie beim Zusammenbau des Tischstandfußes sicher, ob alle Schrauben festgezogen wurden. (Bei losen Schrauben könnte das Gerät nach dem Aufstellen nach vorn kippen.) Beim Festziehen der Schrauben mit zu hohem Kraftaufwand kann die Schraube durch zu starke Reibung an den Verbindungspunkten beschädigt werden.
DAS GERÄT MUSS SICHER MONTIERT WERDEN, SO DASS ES NICHT UMFALLEN KANN. Ringschrauben oder TV-Halteschrauben zur Wandmontage des Fernsehgerätes sind im Handel erhältlich. Der Fernseher sollte möglichst nahe an der Wand montiert werden, um ein Herunterfallen beim Anstoßen des Gerätes zu vermeiden. Die folgenden Anleitungen dienen zur sicheren Montage des Fernsehers an der Wand und können ein Herunterfallen nach vorn beim Ziehen am Fernseher vermeiden.
VORBEREITUNG HINTERE ABDECKUNG FÜR KABELANORDNUNG ■ Die Ausführung des Fernsehers kann von den Abbildungen abweichen. PLASMA TV-MODELLE 42/50PG35 ** , 42PG65 ** , 50PG45 ** 50PG65 **, 50PG75 ** Schließen Sie die erforderlichen Kabel an. Schließen Sie die erforderlichen Kabel an. Hinweise zum Anschluss weiterer Geräte finden Hinweise zum Anschluss weiterer Geräte finden Sie im Kapitel Anschluss von Zusatzgeräten.
Seite 13
K K a a b b e e l l h h a a l l t t e e r r u u n n g g e e n n t t f f e e r r n n e e n n Halten Sie die KABELHALTERUNG mit beiden Händen fest und drücken Sie die Halterung nach oben.
10 cm WANDMONTAGE: HORIZONTALE LAGE Lassen Sie für ausreichende Lüftung an jeder Seite und zur Wand einen Abstand von ca.10 cm. Zur Montage des Fernsehgerätes an der Wand empfehlen wir eine Wandhalterung des Herstellers LG. 10 cm 10 cm 10 cm...
Wandantennenbuchse oder Außenantenne ohne Kabelboxanschluss Justieren Sie die Antennenausrichtung bei ■ Bedarf für optimale Bildqualität. ANTENNENANSCHLUSS Justieren Sie die Antennenausrichtung für optimale Bildqualität. ■ Antennenkabel und Wandler werden nicht mitgeliefert. ■ AV IN 3 Mehrfamilienhäuser Antenne AV 1 AV 2 RGB IN ANTENNA (An Antennenbuchse anschließen)
EINRICHTEN EXTERNER GERÄTE Wandantennenbuchse oder Außenantenne ohne Kabelboxanschluss Justieren Sie die Antennenausrichtung bei Bedarf für optimale Bildqualität. ■ In diesem Teil von EINRICHTEN EXTERNER GERÄTE werden für die LCD-Fernsehgeräte hauptsächlich Bilder verwendet. ■ EINRICHTEN DES HD-EMPFÄNGERS Dieses TV-Gerät kann digitale Antennen-/Kabelsignale ohne eine externe digitale Set-Top Box empfangen. Wenn ■...
Bei Anschluss über ein HDMI-Kabel HDMI/DVI IN Verbinden Sie die HDMI-Ausgangsbuchsen der digital- en Set-Top Box mit der H H D D M M I I I I N N 2 2 - - RGB IN (PC) Eingangsbuchse des Fernsehgeräts. 1(DVI) RS-232C IN (CONTROL &...
EINRICHTEN EXTERNER GERÄTE EINSTELLUNG DES DVD-PLAYERS Bei Anschluss über ein Component-Kabel COMPONENT Verbinden Sie die Videoausgänge (Y, P )des DVD- OPTICAL AUDIO IN DIGITAL (RGB/DVI) AUDIO OUT Spielers mit den Buchsen C C O O M M P P O O N N E E N N T T I I N N V V I I D D E E O O (Y, P )am TV-Gerät.
Bei Anschluss über ein SCART-Kabel COMPONENT OPTICAL DIGITAL AV 1 AV 2 AUDIO OUT Verbinden Sie die A A V V 1 1 -SCART-Buchse des TV-Geräts mit der SCART-Buchse am DVD-Spieler. Schalten Sie den DVD-Spieler ein und legen Sie eine DVD ein. (PC) C IN Wählen Sie über die Taste I I N N P P U U T T auf der...
Seite 20
EINRICHTEN EXTERNER GERÄTE Bei Anschluss über ein HDMI-Kabel AUDIO IN DIGITAL (RGB/DVI) AUDIO OUT HDMI/DVI IN Verbinden Sie die HDMI-Ausgangsbuchsen des DVD-Spielers mit der H H D D M M I I I I N N 2 2 -Eingangsbuchse des TV-Geräts. RGB IN (PC) 1(DVI) RS-232C IN...
VIDEOREKORDER-SETUP Lassen Sie zwischen Videorekorder und TV-Gerät einen angemessenen Abstand,um Bildrauschen zu vermeiden. ■ Normalerweise handelt es sich hierbei um ein Standbild eines Videorekorders.Falls das Bildformat 4:3 ■ vewendet wird,können Standbilder an den Seiten des Bildschirms sichtbar bleiben. Anschluss über ein HF-Kabel. MI/DVI IN S-VIDEO RGB IN (PC)
EINRICHTEN EXTERNER GERÄTE Bei Anschluss über ein SCART-Kabel COMPONENT OPTICAL DIGITAL AV 1 AV 2 AUDIO OUT Verbinden Sie die SCART-Buchse des Videorekorders mit der A A V V 1 1 Buchse am TV-Gerät. B IN (PC) Legen Sie eine Videokassette in den Videorekorder ein unddrücken Sie auf dem Videorekorder PLAY.
Seite 23
Bei Anschluss des S-Video-Kabels Verbinden Sie den S-VIDEO-Ausgang des Videorekorders mit dem S-VIDED-Eingang des TV-Geräts.Die Bildqualität S-VIDEO VIDEO ANT IN wird im Vergleich zu herkömmlichen Composite-Signalen (RCA-Kabel)verbessert. Verbinden Sie die Audioausgänge des Videorekorders OUTPUT ANT OUT SWITCH mit den A A U U D D I I O O -Eingangsbuchsen des TV-Geräts. Legen Sie eine Videokassette in den Videorekorder ein und drücken Sie auf dem Videorekorder PLAY.(siehe S-VIDEO...
EINRICHTEN EXTERNER GERÄTE EINRICHTUNG DES DIGITAL-AUDIO-AUSGANGS - Senden Sie das TV-Audiosignal über den optischen Digital-Audio-Ausgang an externe Audiogeräte. COMPONENT OPTICAL AUDIO IN DIGITAL AV 1 Verbinden Sie ein Ende des optischen Kabels mit dem (RGB/DVI) AUDIO OUT optischen Digital-Audio-Ausgang des TV-Geräts. DVI IN Verbinden Sie das andere Ende des optischen Kabels mit dem digitalen Audioeingang des Audiogeräts.
EINRICHTEN ANDERER A/V-QUELLEN Camcorder Videospielkonsole VIDEO S-VIDEO AV IN 3 Verbinden Sie die A A U U D D I I O O / / V V I I D D E E O O Buchsen des TV-Geräts mit denen des Videorekorders.Dabei müssen die Farben der verbundenen Buchsen übereinstimmen (Video =gelb,Audio Left =weiß...
EINRICHTEN EXTERNER GERÄTE PC-SETUP Dieses TV-Gerät unterstützt Plug and Play,d.h.der PC passt sich automatisch den Einstellungen des TV-Geräts an. Bei Anschluss über ein D-Sub-15-Pin-Kabel COMPONENT OPTICAL AUDIO IN DIGITAL AV 1 AV 2 (RGB/DVI) AUDIO OUT Verbinden Sie die RGB-Ausgangsbuchsen des PCs mit HDMI/DVI IN der R R G G B B I I N N ( ( P P C C ) ) -Buchse des Fernsehgeräts.
Seite 27
H I N W E I S Schließen Sie für ein optimales Bild- und Schließen Sie das Audiokabel des PCs an den Klangerlebnis einen PC an das Gerät an. Audioeingang des Fernsehgeräts an (Audiokabel sind nicht im Lieferumfang des Fernsehgeräts enthalten). Vermeiden Sie die zu lange Anzeige eines stehen- den Bildes.
BACK INFO i MENU Einrichten des Bildschirms für PC-Modus EXIT GUIDE Automatische Anpassung (nur im modus RGB [PC ]) Die Bildposition wird automatisch ermittelt und eventuelle Bildverzerrungen aufgehoben. Wenn das Bild nach der Einstellung noch immer nicht korrekt MUTE angezeigt wird,funktioniert Ihr Fernsehgerät ordnungsgemäß, muss jedoch noch weiteren Anpassungen unterzogen werden.
EINRICHTEN EXTERNER GERÄTE BACK INFO i MENU EXIT GUIDE Einstellen von Takt, Taktrate und Position für den Bildschirm Wenn nach der Auto-Konfiguration kein klares Bild angezeigt wird und insbesondere Buchstaben noch “zittern “,kön-nen MUTE Sie die Phase manuell einstellen. Um die Bildschirmgröße zu kor-rigieren,passen Sie T T a a k k t t an. Diese Funktion ist in den folgenden Modi verfügbar: RGB[PC].
BACK INFO i MENU EXIT GUIDE Auswahl des modus wide XGA Stimmen Sie die Auflösung des RGB-Modus und den XGA- Modus aufeinander ab,um ein normales Bild anzuzeigen. Diese Funktion ist in folgenden Modi verfügbar:RGB [PC ]- MUTE Modus. EINST. Auto Konfig. Manuell Konfig.
EINRICHTEN EXTERNER GERÄTE BACK INFO i MENU EXIT GUIDE Zurücksetzen auf werkseitige Grundeinstellung (Initialisieren) Diese Funktion funktioniert in jedem Modus. Um den eingestellten Wert zu initialisieren. MUTE Die Optionen „ ISM Method " (ISM-Methode) und „ Low (Strom sparen) sind für die Modelle LCD TV nicht ver- Power"...
FERNSEHEN/PROGRAMMSTEUERUNG TASTENFUNKTIONEN DER FERNBEDIENUNG Richten Sie die Fernbedienung bei Bet ä tigung auf den Fernbedienungssensor des Fernsehger ä ts. Schaltet das Gerät aus dem Standby Ein oder in den Standby Aus. POWER INPUT MODE POWER Auswahl des Digital- oder des Analogmodus. D/A INPUT Schaltet das Gerät aus dem Standbymodus ein.
FERNSEHEN/PROGRAMMSTEUERUNG MODE Stellt die Betriebsmodi der Fernbedienung ein. INPUT MODE POWER Zeigen Sie eine Liste aller mit dem Fernsehgerät verbundenen TV/RADIO AV-Geräte an. Wenn Sie diese Taste verwenden, wird das Menü INPUT BRIGHT „Simplink“ (Simplink) auf dem Bildschirm angezeigt.( S S . . 5 5 1 1 Diese Tasten werden für den Teletext verwendet.
INPUT MODE EINSCHALTEN DES FERNSEHGERÄTS POWER TV/RADIO - Wenn das Gerät eingeschaltet ist, stehen Ihnen unterschiedliche INPUT BRIGHT Funktionen zur Verfügung. SIMPLINK TEXT RATIO I/II Schließen Sie zunächst das Stromkabel ordnungsgemäß an. Das Fernsehgerät wechselt dann in den Standby-Modus. BACK INFO i MENU EXIT...
FERNSEHEN/PROGRAMMSTEUERUNG INPUT MODE PROGRAMMAUSWAHL POWER TV/RADIO INPUT BRIGHT SIMPLINK TEXT RATIO I/II Wählen Sie das gewünschte Programm entweder mit den Tasten PR + oder - oder mit den Zifferntasten. BACK INFO i MENU EXIT GUIDE LAUTSTÄRKEREGELUNG MUTE Drücken Sie V V O O L L + + oder - - zur Änderung der Lautstärke. Wenn Sie den Ton ganz ausstellen möchten, drücken Sie die Taste M M U U T T E E .
AUSWAHL UND EINSTELLUNG DER OSD-MENÜS Das OSD-Menü (=am Bildschirm angezeigtes Menü)Ihres Fernsehgeräts könnte sich leicht von den Abbildungen in diesem Handbuch unterscheiden. Um die einzelnen Menüs aufzurufen, drücken Sie die Taste M M E E N N U U und anschließend die Taste oder Um einzelne Menüpunkte aufzurufen, betätigen Sie zunächst die Taste...
FERNSEHEN/PROGRAMMSTEUERUNG AUTOMATISCHE PROGRAMMIERUNG BACK INFO i MENU EXIT GUIDE (IM DIGITALMODUS) Verwenden Sie diesen Modus, um alle Programme zu suchen und zu speichern. Wenn Sie im Digitalmodus mit der automatischen Programmierung beginnen, werden alle gespeicherten MUTE Serviceinformationen gelöscht. EINST. Auto. Einstell. BILD Man.
MANUELLE PROGRAMMIERUNG BACK INFO i MENU EXIT GUIDE (IM DIGITALMODUS) Über die Option „Manual Tuning" (Manuelle Programmeinstellung) können Sie der Senderliste Programme hinzufügen. MUTE Drücken Sie die Taste M M E E N N U U , und wählen Sie mit EINST.
FERNSEHEN/PROGRAMMSTEUERUNG BACK INFO i MENU EXIT GUIDE SENDERLISTE ORDNEN (IM DIGITALMODUS) Wenn eine Programmnummer übersprungen wird, heißt das, dass Sie sie während der Anzeige eines Fernsehprogramms nicht über die Tasten P P R R + + oder - - auswählen können. MUTE Wenn Sie den übersprungenen Sender auswählen möchten, geben Sie die Sendernummer direkt mithilfe der ZAHLENtasten...
Miniglossar Wird im DTV-Modus angezeigt. Wird für gesperrte Programme angezeigt. Wird im Radio-Modus angezeigt. Überspringen einer Programmnummer Wählen Sie die Programmnummer, die Sie überspringen möchten, mit der Taste oder oder oder aus. Drücken Sie die BLAUE Taste. Das übersprungene Programm wird blau angezeigt. Um die übersprungene Programmnummer wieder freizugeben, drücken Sie erneut die BLAUE Taste.
FERNSEHEN/PROGRAMMSTEUERUNG BOOSTER BACK INFO i MENU EXIT GUIDE (NUR DIGITAL-MODUS) Sollten sich die Programme gegenseitig stören, stellen Sie die Option auf Aus . Verstärker MUTE EINST. Auto. Einstell. Man. Einstellung BILD Drücken Sie die Taste M M E E N N U U , und wählen Sie mit Senderliste Ordnen AUDIO oder...
SOFTWARE-UPDATE BACK INFO i MENU EXIT GUIDE (NUR IM DIGITALMODUS) Software-Update (Software Update) bedeutet, dass Software über das digitale terrestrische DVB-T-System heruntergeladen werden kann. MUTE EINST. Auto. Einstell. Man. Einstellung Drücken Sie die Taste M M E E N N U U , und wählen Sie mit BILD Senderliste Ordnen AUDIO...
CI [COMMON INTERFACE] INFOR- BACK INFO i MENU EXIT GUIDE MATION (CI-INFORMATIONEN) (NUR IM DIGITALMODUS) Diese Funktion ermöglicht Ansehen verschlüsselter Programmangebote (Pay-TV). Wenn Sie das CI-Modul entfernen, können Sie kein Pay-TV nutzen. Wenn das Modul in den CI-Schlitz geschoben wird, können Sie auf das Menü des Moduls zugreifen. Um MUTE ein Modul und eine Smartcard zu erwerben, wenden Sie sich bitte an Ihren Händler.
FERNSEHEN/PROGRAMMSTEUERUNG BACK INFO i MENU EXIT GUIDE AUTOMATISCHE PROGRAMMIERUNG (IM ANALOGMODUS) Mit dieser Methode können alle empfangenen Fernsehsender gespeichert werden. Wir empfehlen Ihnen, beim Einrichten dieses Fern-sehgerätes die automatische MUTE Programmierung zu verwenden. LIST Q. V I E W EINST. Auto.
BACK INFO i MENU EXIT GUIDE MANUELLE PROGRAMMIERUNG (IM ANALOGMODUS) Mit der Funktion Manuell pro-grammieren können Sie die Fernseh- sender in der gewün-schten Reihenfolge manuell abstimmen und anordnen. MUTE LIST Q. V I E W EINST. Auto. Einstell. Drücken Sie die Taste M M E E N N U U , und wählen Sie mit BILD Man.
FERNSEHEN/PROGRAMMSTEUERUNG FEINABSTIMMUNG BACK INFO i MENU EXIT GUIDE (IM ANALOGMODUS) Normalerweise ist Feinabstimmung nur nötig,wenn der Empfang schlecht ist. Drücken Sie die Taste M M E E N N U U , und wählen Sie mit oder das Menü EINST. aus. Drücken Sie die Taste und anschließend die Taste oder...
SENDERLISTE ORDNEN (IM ANALOGMODUS) BACK INFO i MENU EXIT GUIDE Mit dieser Funktion können Sie gespeicherte Programme löschen oder überspringen. Sie haben auch die Möglichkeit, die Sender auf andere Programmplätze zu verschieben oder leere Programmplätze einzufügen. EINST. Auto. Einstell. BILD Man.
Seite 50
FERNSEHEN/PROGRAMMSTEUERUNG SIMPLINK TEXT RATIO I/II MUTE BACK INFO i MENU EXIT GUIDE LIST Q. V I E W Verschieben eines Programms Wählen Sie das Programm, das Sie verschieben möchten, mit der Taste oder oder aus. oder Drücken Sie die GELBE Taste. Verschieben Sie das Programm mit der Taste oder oder...
PROGRAMMLISTE AUSWÄHLEN Sie können die gespeicherten Programme in der Senderliste MUTE durchsehen. LIST Q. V I E W DTV-Liste Senderliste anzeigen YLE TV1 YLE TV2 Betätigen Sie die Taste L L I I S S T T , um die Senderliste aufzurufen. YLE FST YLE 24 Auf einer Listenseite sind, wie nachfolgend...
FERNSEHEN/PROGRAMMSTEUERUNG EINGANGSBESCHRIFTUNG BACK INFO i MENU EXIT GUIDE Beschriftet jede Eingangsquelle, die nicht verwendet wird, wenn Sie die Taste INPUT (EINGANG) drücken. Am HDMI4 -Eingang können keine LCD-Fernseher angeschlossen werden. MUTE EINST. Sprache(Language) Land BILD Drücken Sie die Taste M M E E N N U U , und wählen Sie mit oder System-Verriegelung AUDIO...
BACK INFO i MENU EXIT GUIDE Dieses Gerät kann nur zusammen mit Geräten verwendet werden, auf denen sich das SIMPLINK-Logo befindet. Stellen Sie fest, ob das SIMPLINK-Logo vorhanden ist. Bei Einsatz des Gerätes zusammen mit Geräten anderer Hersteller, die über die HDMI-CEC-Funktion verfügen, MUTE arbeitet das Gerät u.
Seite 54
FERNSEHEN/PROGRAMMSTEUERUNG SIMPLINK-FUNKTIONEN D D i i s s c c p p l l a a y y b b a a c c k k ( ( D D i i s s c c - - W W i i e e d d e e r r g g a a b b e e ) ) Wählen Sie angeschlossene AV-Geräte über die Tasten oder oder...
BILDSTEUERUNG EPG (ELECTRONIC PROGRAMME GUIDE – ELEKTRONISCHER PROGRAMMFÜHRER) (IM DIGITALMODUS) Dieses System verfügt über einen elektronischen Programmführer (EPG), um Ihnen bei der Navigation durch die möglichen Programme zu helfen. Der EPG bietet beispielsweise Programmlisten sowie Start- und Endzeiten für alle verfügbaren Sender. Außerdem bietet der EPG oft detaillierte Informationen zu Sendungen (die Verfügbarkeit und der Umfang dieser Informationen sind abhängig vom jeweiligen Sender).
BILDSTEUERUNG Tastenfunktion im Fernsehprogrammmodus NOW/NEXT (Jetzt/Gleich) Tasten der Fernbedienung Funktion Programme Guide EPG-Modus ändern 6 BBC Kanal 14 : 35 3 Apr. GELB Aufrufen des Einstellungsmodus für eine JETZT WEITER Timer-Aufnahme/Erinnerung 6 BBC Kanal Mona The Vampire The Wild Thornberrys 1 BBC ONE Racing From Aintree BBC News Special...
Tastenfunktionen bei Anzeige der erweiterten Beschreibung Tasten der Fernbedienung Funktion Programme Guide Text nach oben/unten oder Friends 14 : 35 3 Apr INFO i Aufrufen des Einstellungsmodus für eine Mona The Vampire Record 14:00 15:20 3 Apr Timer-Aufnahme/Erinnerung Miss Gotto’s Haunted House/Cry Of the Swamp; Miss Gotto Wail Moves PR + oder - Vorherige/Nächste Seite into a new house, and there’s mysterious wail enanating from the local...
BILDSTEUERUNG SIMPLINK TEXT RATIO I/II BILDGRÖSSE (SEITENVERHÄLTNIS) Sie können Ihr Fernsehbild auf verschiedene Formate einstellen: 1 1 6 6 : : 9 9 , A A u u t t o o , 4 4 : : 3 3 , 1 1 4 4 : : 9 9 , Z Z o o o o m m 1 1 / / 2 2 und N N u u r r s s u u c c h h e e n n (Nur Modell BACK INFO i MENU...
Seite 59
• 4 4 : : 3 3 • Z Z o o o o m m 2 2 Dieses Bildformat entspricht dem “normalen” Wählen Sie „Zoom2", wenn Sie möchten, dass Fernsehbild mit einem Seitenverhältnis von 4:3. das Bild verändert wird, also horizontal gestreckt und vertikal abgeschnitten wird.
BILDSTEUERUNG VORKONFIGURIERTE BILDEINSTELLUNGEN BACK INFO i MENU EXIT GUIDE Voreingestellte Bildmodi Stellt das Bild je nach I I n n t t e e l l l l i i g g e e n n t t S S e e n n s s o o r r Umgebungsbedingungen optimal ein.
BACK INFO i MENU EXIT GUIDE Automatische Farbtonsteuerung (Warm (Warm)/Medium(Mittel)/Cool (Kühl)) Um die Werte auf die Grundeinstellungen ab Werk zurück- zusetzen, wählen Sie die Option K K a a l l t t . MUTE Wählen Sie eine der drei automatischen Farbeinstellungen aus.
BILDSTEUERUNG MANUELLE BILDANPASSUNG BACK INFO i MENU EXIT GUIDE Option „User“ (Benutzer) unter „Picture Mode“ (Bildmodus) Die Funktion Hintergrundbeleuchtung kann ausschließlich für LCD-Fernseher genutzt werden. MUTE EINST. Bildmodus Farbtemperatur BILD Drücken Sie M M E E N N U U und dann oder , um das Menü...
BACK INFO i MENU EXIT GUIDE Farbton - Option „User“ (Benutzer) Zur Einstellung einer beliebigen Farbschattierung für Rot, Grün und Blau. MUTE EINST. Bildmodus Drücken Sie M M E E N N U U und dann oder , um das Menü Farbtemperatur BILD aufzurufen.
INFO i MENU NOLOGIE EXIT GUIDE XD ist die einzigartige Bildverbesserungstechnik von LG zur Anzeige einer echten HD-Quelle über einen hoch entwickelten digitalen Signalverarbeitungsalgorithmus. Im RGB-PC-Modus ist diese Funktion nicht verfügbar. MUTE Drücken Sie M M E E N N U U und dann oder , um das Menü...
DEMO BACK INFO i MENU EXIT GUIDE Verwenden Sie diese Funktion, um den Unterschied zwischen X X D D D D e e m m o o E E i i n n und X X D D D D e e m m o o A A u u s s festzustellen. Im RGB[PC]-Modus, HDMI[PC]-Modus ist diese Funktion nicht ver- fügbar.
BILDSTEUERUNG ERWEITERT - CINEMA BACK INFO i MENU EXIT GUIDE Passen Sie die Einstellungen des Fernsehgeräts so an, dass Spielfilme optimal angezeigt werden. Diese Funktion ist nur in den Modi DTV, TV, AV, S-Video und Komponent 480i/576i verfügbar. MUTE Drücken Sie M M E E N N U U und dann oder , um das Menü...
ERWEITERTES TRUMOTION (Nur 42LG75 ** ) BACK INFO i MENU EXIT GUIDE Wird für die beste Bildqualität ohne Bewegungsunschärfe oder Zucken verwendet, wenn Sie eine schnelle Bild- oder Filmquelle anwählen. Diese Funktion ist im RGB-PC und HDMI-PC-Modus nicht möglich. MUTE SETUP Bildmodus Farbtemperatur...
BILDSTEUERUNG BILD ZURÜCKSETZEN BACK INFO i MENU EXIT GUIDE Stellt die voreingestellten Werte für Bildeinstellungen, Farbtemperatur, XD, Erweitert und Seitenverhältnis wieder her. Drücken Sie M M E E N N U U und dann oder , um das Menü MUTE aufzurufen.
IMAGE STICKING BACK INFO i MENU EXIT GUIDE MINIMIZATION(ISM) METHODE Standbilder von PC-/Videospielen, die über längere Zeit angezeigt werden, hinterlassen Geisterbilder, auch wenn das Bild danach geändert wird. Vermeiden Sie es, ein stehendes Bild zu lange auf dem Fernsehgerät anzuzeigen. MUTE Diese Funktion ist nicht für die Modelle LCD verfügbar.
BILDSTEUERUNG BILDMODUS STROM SPAREN BACK INFO i MENU EXIT GUIDE Mit dieser Funktion wird der Stromverbrauch des Monitors reduziert. Diese Funktion ist nicht für die Modelle LCD verfügbar. Die Funktion Betriebsanzeige kann ausschließlich für LCD- Fernseher genutzt werden. MUTE EINST. Sprache(Language) Land BILD...
TON- & SPRACHSTEUERUNG AUTOMATISCHE BACK INFO i MENU EXIT GUIDE LAUTSTÄRKEANPASSUNG Über „Auto Volume“ (Automatische Lautstärkeanpassung) wird automatisch eine gleichmäßige Lautstärke auch bei Programmwechsel eingestellt. MUTE Drücken Sie M M E E N N U U (Menü) und dann oder , um das Menü...
TON- & SPRACHSTEUERUNG VORKONFIGURIERTE TONEINSTEL- BACK INFO i MENU LUNGEN - TON-MODUS EXIT GUIDE Wählen Sie Ihre bevorzugte Klangeinstellung aus: Surround MAX, Linear, Musik, Kino oder Sport. Zudem können die Frequenzbereiche für den Equalizer eingestellt werden. Über die Option „Sound Mode“ (Ton-Modus) erhalten Sie ohne spezielle Einstellungen den bestmöglichen Ton, da das MUTE Fernsehgerät die passenden Tonoptionen zu den jeweiligen...
TONEINSTELLUNG - OPTION BENUTZER BACK INFO i MENU EXIT GUIDE Einstellung des Equalizers MUTE Drücken Sie M M E E N N U U (Menü) und dann oder , um das Menü AUDIO aufzurufen. EINST. Ton-Modus Auto. Lautstärke BILD Balance AUDIO Lautsprecher Drücken Sie...
TON- & SPRACHSTEUERUNG BALANCE BACK INFO i MENU EXIT GUIDE Sie können die Balance der Lautsprecher auf die von Ihnen bevorzugten Werte einstellen. MUTE EINST. Ton-Modus Auto. Lautstärke BILD Drücken Sie M M E E N N U U (Menü) und dann oder , um Balance...
LAUTSPRECHER FERNSEHGERÄT BACK INFO i MENU EXIT GUIDE EIN/AUS Sie können den Status der einge-bauten Lautsprecher ein- stellen. Bei AV1, AV2, AV3, COMPONENT, RGB und HDMI1 MUTE mit HDMI-zu-DVI-Kabel ist über die TV-Lautsprecher und/oder den variablen Audioausgang die Ausgabe von Audiosignalen auch dann möglich, wenn kein Videosignal vorhanden ist.
TON- & SPRACHSTEUERUNG AUSWAHL VON DIGITALER BACK INFO i MENU EXIT GUIDE AUDIOAUSGANG Mit Hilfe dieser Funktion kann die Toneingabe und -ausgabe des Fernsehers eingestellt werden. Zum störungsfreien Empfang des Fernsehtons sollten die Tonsignale vor dem Weiterleiten an einen Audio-Decoder oder an digitale Lautsprecher in digitale Signale umgewan- MUTE delt werden.
I/II Stereo / Zweikanalton (nur im Analogmodus) Sobald auf einen neuen Fernsehsender umgeschaltet wird, erscheint, nach der Anzeige der Speicherplatznummer und des Sender-Kurznamens, die Information über die Tonwiedergabe. Ü Ü b b e e r r t t r r a a g g u u n n g g B B i i l l d d s s c c h h i i r r m m a a n n z z e e i i g g e e Mono MONO...
TON- & SPRACHSTEUERUNG NICAM-Empfang (nur im Analogmodus) Wenn Ihr Gerät mit einem N N I I C C A A M M -Empfänger ausgestattet ist, können Sie den qualitativ hochwertigen digitalen N N I I C C A A M M -Klang (=Near Instantaneous Companding Audio Multiplex) empfangen.
Onscreen-Menü-Sprach BACK INFO i MENU EXIT GUIDE Beim ersten Einschalten wird das Installationsmenü auf dem TV-Bildschirm angezeigt. MUTE oder und dann O O K K , um die gewün- Drücken Sie schte Sprache auszuwählen. * * W W e e n n n n S S i i e e d d i i e e S S p p r r a a c c h h - - ä ä n n d d e e r r n n w w o o l l l l e e n n Drücken Sie die Taste M M E E N N U U , und wählen Sie mit oder das Menü...
TON- & SPRACHSTEUERUNG SIMPLINK TEXT RATIO I/II SPRACHAUSWAHL (NUR IM DIGITALMODUS) BACK INFO i MENU Über die Audiofunktion können Sie Ihre bevorzugte Sprache für EXIT GUIDE die Audioausgabe einstellen. Falls der Ton in der ausgewählten Sprache nicht zur Verfügung steht, wird die Standardsprache ausgegeben.
ZEITEINSTELLUNG EINSTELLUNG FÜR ZEIT BACK INFO i MENU EXIT GUIDE Beim Empfang eines digitalen Signals wird die Uhr automa- tisch eingestellt. (Wenn kein DTV-Signal verfügbar ist, können Sie die Uhr manuell einstellen.) Sie müssen die Uhrzeit korrekt einstellen, bevor Sie die Ein-/ Ausschalt-Zeit-Funktion aus-führen.
ZEITEINSTELLUNG AUTOMATISCHE TIMER-EINSTELLUNG EIN/AUS BACK INFO i MENU EXIT GUIDE Zwei Stunden nachdem das Gerät durch die Einschaltzeit- Funktion eingeschaltet wurde, schaltet sich dieses automatisch zurück in den Bereitschaftsmodus, sofern zwischenzeitlich keine Taste betätigt wurde. lst die Ein-/Ausschalt-Zeit-Funktion aktiviert, wird diese täglich zur angegebenen Zeit ausgeführt.
AUTOMATISCHES AUSSCHALTEN BACK INFO i MENU EXIT GUIDE Wenn das Gerät eingeschaltet, aber kein Eingangssignal vorhanden ist, wird das Gerät nach 10 Minuten automatisch ausgeschaltet. MUTE EINST. Ausschaltzeit BILD Drücken Sie M M E E N N U U (Menü) und dann oder , um Einschaltzeit...
ZEITEINSTELLUNG EINSTELLUNG DER ZEITZONE BACK INFO i MENU EXIT GUIDE Bei der automatischen Einstellung über das Digitalsignal wird für das Fernsehgerät die Zeitzone Paris GMT +1 eingestellt. Es kann keine andere Zeitzone gewählt werden. MUTE Drücken Sie M M E E N N U U (Menü) und dann oder , um das Menü...
KINDERSICHERUNG/EINSTUFUNG BACK INFO i MENU EXIT GUIDE KENNWORT- UND SPERRSYSTEM EINSTELLEN Wenn Sie Ihr Kennwort das erste Mal eingeben, drücken Sie „0", „0", „0", „0" auf der Fernbedienung. MUTE LIST Q. V I E W EINST. Sprache(Language) Land BILD Drücken Sie M M E E N N U U (Menü) und dann oder , um System-Verriegelung...
KINDERSICHERUNG/EINSTUFUNG INPUT MODE POWER TV/RADIO KINDERSICHERUNG INPUT BRIGHT BACK INFO i MENU EXIT GUIDE Diese Funktion nutzt Daten, die vom Sender bere- itgestellt werden. Wenn daher das Signal die falschen Informationen sendet, funktioniert diese Option nicht. Über die Kindersicherung können Sie bestimmte Kanäle, Jugendfreigaben und externe Anzeigegeräte sperren.
VIDEOTEXT D D i i e e s s e e F F u u n n k k t t i i o o n n i i s s t t i i n n e e i i n n i i g g e e n n L L ä ä n n d d e e r r n n n n i i c c h h t t v v e e r r f f ü ü g g b b a a r r . . Videotext ist ein kostenloser aktueller Informationsdienst vieler Fernsehanstalten.
VIDEOTEXT FASTEXT-MODUS Die Videotext-Seiten sind am unteren Bildschirmrand farbkodiert und werden mit den entsprechenden Farbtasten aufgerufen. S S e e i i t t e e a a u u f f r r u u f f e e n n Betätigen Sie die Taste um die Indexseite (Inhaltsübersicht) aufzurufen.
ANHANG FEHLERBEHEBUNG D D e e r r B B e e t t r r i i e e b b i i s s t t n n i i c c h h t t w w i i e e s s o o n n s s t t m m ö ö g g l l i i c c h h . . Prüfen Sie, ob sich zwischen dem Produkt und der Fernbedienung ein Hindernis ■...
Seite 90
ANHANG D D i i e e A A u u d d i i o o f f u u n n k k t t i i o o n n f f u u n n k k t t i i o o n n i i e e r r t t n n i i c c h h t t . . Drücken Sie die Taste VOL +/-.
INSTANDHALTUNG Frühzeitige Funktionsstörungen können verhindert werden. Durch die sorgfältige und regelmäßige Reinigung des Geräts kann die Lebensdauer Ihres neuen Fernsehgeräts verlängert werden. VORSICHT: Schalten Sie das Gerät aus und ziehen Sie den Netzstecker, bevor Sie mit der Reinigung beginnen. Reinigung des Bildschirms Auf folgende Art und Weise halten Sie Ihren Bildschirm eine Zeit lang staubfrei.
ANHANG PRODUKTSPEZIFIKATIONEN 32LG55 ** 37LG55 ** 42LG55 ** MODELLE 32LG5500-ZB 37LG5500-ZB 42LG5500-ZB 81 3,8 x 598,8 x 231,9 mm 936,4 x 684,4 x 293,8 mm 1032,0 x 894,8 x 293,8 mm Abmessungen inklusive Standfuß 32,1 x 23,6 x 9,2 inches 36,9 x 27 ,0 x 1 1,6 inches 40,7 x 35,3 x 1 1,6 inches (Breite x Höhe x Tiefe)
Seite 93
42PG35 ** 50PG35 ** 42PG65 ** MODELLE 42PG3500-ZA 50PG3500-ZA 42PG6500-ZA 1039,5 x 726,0 x 307 ,6 mm 1 232,0 x 850,0 x 363,6 mm 1044,0 x 735,4 x 308,0 mm Abmessungen inklusive Standfuß 41.0 x 28,6 x 1 2,1 inches 48,5 x 33,5 x 1 4,4 inches 41,1 x 29,0 x 12,2 inches (Breite x Höhe x Tiefe)
ANHANG PROGRAMMIEREN DER FERNBEDIENUNG Bei der Fernbedienung handelt es sich um ein markenunabhängiges Fabrikat bzw. eine Universalfernbedienung. Sie kann zur Steuerung der meisten Geräte anderer Hersteller, die über eine Fernbedienung betätigt werden können, eingesetzt wer-den. Beachten Sie, dass die Fernbedienung möglicherweise nicht für alle Modelle anderer Marken geeignet ist.
ANHANG IR-CODE 1. Anschließen Verbinden Sie das Kabel der Fernbedienung mit der Fernbedienungsbuchse am TV-Gerät. ■ 2. Fernbedienung IR-Codes Signalform-Ausgabe ■ Einzelimpuls, Modulationssignal mit 37 ,917 kHz Signal bei 455 kHz Trägerfrequenz FCAR = 1/TC = fOSC/12 Relative Einschaltdauer = T1/TC = 1/3 Frame-Konfiguration ■...
Seite 97
C C o o d d e e ( ( H H e e x x a a ) ) F F u u n n k k t t i i o o n n H H i i n n w w e e i i s s PR + + Taste der Fernbedienung PR - -...
ANHANG ANSCHLUSS EINES EXTERNEN STEUERGERÄTS RS-232C-Einrichtung Schließen Sie den RS-232C-Eingangsstecker an ein HDMI/DVI IN externes Steuergerät (z. B. einen Computer oder ein A/V-Steuersystem) an und steuern RGB IN (PC) Sie die TV-Funktionen extern. 1(DVI) RS-232C IN (CONTROL & SERVICE) Schließen Sie den seriellen Anschluss des Steuergeräts ANTENNA IN an den RS-232C-Stecker an der Rückseite des TV-Geräts an.
BACK INFO i MENU Set ID EXIT GUIDE Verwenden Sie diese Funktion, um eine Monitor-ID-Nummer anzugeben. Siehe “Echtdatenzuordnung 1” auf Seite 101. Die Optionen ISM Methode (ISM-Methode) und Low MUTE power (Strom sparen) sind bei KCD-TV-Modellen nicht verfügbar. Die Betriebsanzeige kann ausschließlich für LCD-Fernseher genutzt werden.
ANHANG Kommunikationsparameter Baudrate: 9600 bps (UART) Kommunikationscode: ASCII-Code ■ ■ Datenlänge: 8 Bits Verwenden Sie ein Kreuzkabel ■ ■ Parität: Ohne (Cross/Reverse). ■ Stoppbit: 1 Bit ■ Befehlsreferenzliste Übertragungs-/Empfangsprotokoll Übertragung COMMAND COMMAND DATA (Hexadecimal) [Command1][Command2][ ][Set ID][ ][Daten][Cr] 01. Strom 00 ~ 01 * [Command 1] : Erster Befehl.
Seite 101
0 0 1 1 . . E E i i n n s s c c h h a a l l t t e e n n ( ( B B e e f f e e h h l l : : k k a a ) ) 0 0 4 4 .
Seite 102
ANHANG 1 1 2 2 . . F F e e r r n n b b e e d d i i e e n n u u n n g g s s s s p p e e r r r r e e ( ( B B e e f f e e h h l l : : k k m m ) ) 0 0 8 8 .
Seite 103
1 1 9 9 . . I I S S M M - - M M e e t t h h o o d d e e ( ( B B e e f f e e h h l l : : j j p p ) ) 1 1 6 6 .
Seite 104
ANHANG 2 2 1 1 . . A A u u t t o o - - K K o o n n f f i i g g u u r r i i e e r r e e n n ( ( B B e e f f e e h h l l : : j j u u ) ) 2 2 4 4 .
