Inhaltszusammenfassung für Asus VX238H

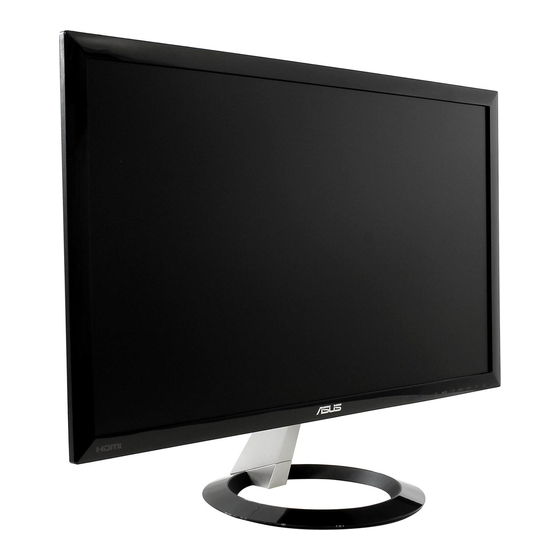

- Seite 1 VX238-Serie LCD-Monitor Anwenderhandbuch...
-
Seite 2: Erste Ausgabe Juli 2012
Werkzeug übersetzt werden; ausgenommen hiervon sind Kopien des Käufers für Sicherungszwecke. Die Garantie oder der Service wird unter folgenden Bedingungen nicht verlängert: (1) Das Produkt wird ohne schriftliche Genehmigung von ASUS repariert, modifiziert oder verändert, (2) die Seriennummer des Produkts fehlt oder ist unleserlich. -
Seite 3: Inhaltsverzeichnis
Monitor einschalten ..............2-2 OSD- (On-Screen Display-)Menü ..........3-1 3.1.1 Konfiguration ..............3-1 3.1.2 OSD-Funktionen: Einführung .......... 3-1 Übersicht über die technischen Daten ........3-4 3.2.1 VX238H ................3-4 3.2.2 VX238T ................3-5 3.2.3 VX238S ................3-6 3.2.4 VX238N ................3-7 3.2.5 VX238D ................ -
Seite 4: Hinweise
Hinweise FCC- (Federal Communications Commission-)Hinweis Dieses Gerät erfüllt Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden zwei Voraussetzungen: • Dieses Gerät darf keine Störungen verursachen. • Dieses Gerät muss jegliche empfangenen Störungen hinnehmen, einschließlich Störungen, die zu unbeabsichtigem Betrieb führen können. -
Seite 5: Sicherheitshinweise
Sicherheitshinweise • Es empfiehlt sich, vor dem Aufstellen des Monitors die mitgelieferte Dokumentation aufmerksam durchzulesen. • Um Brände oder einen Stromschlag zu verhindern, darf der Monitor nicht Regen oder Feuchtigkeit ausgesetzt werden. • Versuchen Sie nicht, das Monitorgehäuse zu öffnen. Die gefährliche Hochspannung im Geräteinnern kann zu schweren Verletzungen führen. -
Seite 6: Pflege Und Reinigung
Pflege und Reinigung • Vor Hochheben oder Versetzen des Monitors sollten sämtliche Kabel herausgezogen werden. Halten Sie sich beim Aufstellen des Monitors an die Hinweise zum Anheben des Geräts. Fassen Sie das Gerät beim Heben oder Tragen an den Kanten, nicht am Fuß oder am Kabel. • Reinigung: Schalten Sie den Monitor aus und ziehen Sie das Stromkabel heraus. -
Seite 7: Weitere Informationsquellen
Folgende Informationsquellen liefern weitere Hinweise sowie Updates für Produkte und Software: ASUS-Internetseiten Die weltweiten ASUS-Internetseiten bieten aktualisierte Informationen zu ASUS-Hardware- und Softwareprodukten. Die allgemeine Web- Site: http://www.asus.com Optionale Dokumentation Ihr Paket beinhaltet möglicherweise eine optionale Dokumentation, die von Ihrem Händler ergänzt wurde. Diese Dokumente sind nicht Teil des Standardlieferumfangs. -
Seite 8: Herzlich Willkommen
® Vielen Dank, dass Sie den ASUS LCD-Monitor gekauft haben! Dieser neueste Widescreen LCD-Monitor von ASUS verfügt über ein schärferes, breiteres und helleres Display als seine Vorgänger plus eine Reihe von Funktionen, die das Arbeiten mit dem Gerät noch angenehmer und die Darstellung noch natürlicher machen. -
Seite 9: Einführung
Einführung 1.3.1 Vorderansicht VX238H VX238T / VX238S VX238N / VX238D Taste • Aktiviert die QuickFit-Funktion. (Bitte beachten Sie 1.3.3 QuickFit-Funktion). Taste • Wählt einen gewünschten Voreinstellungsmodus. ( • Mit dieser Taste beenden Sie überdies das OSD-Menü oder kehren bei aktivem Menü zum vorherigen Menü zurück. ( •... - Seite 10 Monitor über den HDMI-Eingang eingehende Bilder angezeigt. (Nur bei Modell VX238H verfügbar) Ein-/Austaste / Betriebsanzeige: • Taste zum Ein- und Ausschalten des Geräts. • Die Bedeutung der LED-Farbe wird in nachstehender Tabelle erläutert. Status Bedeutung Weiß Bernstein Standby-Modus ASUS LCD-Monitor VX238H, VX238T, VX238S, VX238N, VX238D...
-
Seite 11: Rückansicht
DVI-Port (Verfügbar bei Modell VX238T und VX238N): Dieser 24-polige Port dient der digitalen PC- (Personal Computer) DVI-D- Signalverbindung. HDMI-Port (Verfügbar bei Modell VX238H): Dieser Port dient der Verbindung mit einem HDMI-kompatiblen Gerät. VGA-Port: Dieser 15-polige Port dient der PC-VGA-Verbindung. Audioeingang: Dieser Port verbindet die PC-Audioquelle über das mitgelieferte Audiokabel. -
Seite 12: Quickfit-Funktion
Foto 8 x 10, 5 x 7 8x10 QuickFit QuickFit Wenn QuickFit aktiviert ist, drücken Sie zum Anpassen die Steuertasten an der Frontblende. Das QuickFit-Bildschirmmenü unten rechts am Bildschirm führt Sie durch die Auswahlen. QuickFit ASUS LCD-Monitor VX238H, VX238T, VX238S, VX238N, VX238D... -
Seite 13: Zusammenbau Des Monitorfußes
Zusammenbau des Monitorfußes Dies geschieht wie folgt: Legen Sie den Monitor mit der Vorderseite nach vorne auf einen Tisch. Befestigen Sie den Fuß am Schwenkarm und drehen Sie die Schraube fest. Sie lässt sich problemlos von Hand festziehen. Stellen Sie einen für Sie bequemen Neigungswinkel ein. Um Schäden am Monitor zu verhindern, sollte der Tisch mit einem weichen Tuch bedeckt werden. -
Seite 14: Kabel Anschließen
• So verwenden Sie Kopfhörer: Verbinden Sie den Stecker mit dem Kopfhöreranschluss des Monitors. Bei den Modellen VX238H/T/N: Wenn mehrere Videosignalkabel angeschlossen sind, können Sie das gewünschte Signal durch Betätigung der Eingangsauswahl-Taste (beim VX238H) bzw. über das Eingangswahl im Bildschirmmenü wählen. Monitor einschalten Drücken Sie die Ein-/Austaste . -
Seite 15: Osd- (On-Screen Display-)Menü
OSD- (On-Screen Display-)Menü 3.1.1 Konfiguration Aktivieren Sie das OSD-Menü mit VX238 Splendid Landschaftsmodus der Taste MENU (Menü). Farbe Standardmodus Bildeinrichtung Theatermodus Steuern Sie mit Eingangswahl Spielmodus durch die einzelnen Funktionen. System-Einstellungen Nachtmodus sRGBmodus Drücken Sie erneut die Taste MENU zum Markieren und Move Menu Exit... - Seite 16 Trace Free (Ohne Move Menu Exit Schlieren): Passt die Reaktionszeit des Monitors an (nur bei Modell VX238H verfügbar) • Kontrollen: Passt das Seitenverhältnis auf Vollbild, 4:3 oder OverScan (nur bei HDMI-Eingangssignal verfügbar) an ASCR: EIN/AUS die ASCR-Funktion (ASUS Smart Contrast •...
-
Seite 17: Eingangswahl
HDMI2 Eingangswahl DVI: Nur bei Modell VX238T • System-Einstellungen und VX238N verfügbar. • HDMI: Nur bei Modell Move Menu Exit VX238H verfügbar. System-Einstellungen Ermöglicht Ihnen die Anpassung VX238 des Systems. Splendid Splendid Demo Mode Farbe Lautstärke Bildeinrichtung ECO Mode •... -
Seite 18: Übersicht Über Die Technischen Daten
-20 ~ 60 °C 548,2 x 402,7 x 210,0 mm (Monitor) Abmessungen (B x H x T) 600,0 x 488,0 x 125,0 mm (Verpackung) Gewicht (gesch.) 2,6 ± 1,0 kg (netto), 4,1 ± 1,0 kg (brutto) ASUS LCD-Monitor VX238H, VX238T, VX238S, VX238N, VX238D... -
Seite 19: Vx238T
21 Sprachen (Englisch, Französisch, Deutsch, Spanisch, Italienisch, Niederländisch, Russisch, Polnisch, Tschechisch, Kroatisch, Ungarisch, Mehrsprachig Rumänisch, Portugiesisch, Türkisch, Traditionelles Chinesisch, Vereinfachtes Chinesisch, Japanisch, Koreanisch, Persisch, Thai, Indonesisch) Netzteil, Netzkabel, VGA-Kabel, DVI-HDMI-Kabel, Zubehör Audiokabel, Schnellstartanleitung, Garantiekarte UL/cUL, CB, CE, FCC, CCC, BSMI, Gost-R, c-Tick, Richtlinienzulassungen VCCI, Windows Vista &... -
Seite 20: Vx238S
5 ms SPLENDID Video Enhancement SPLENDID selection 6 voreingestellte Videomodi (per Schnelltaste) Automatische Anpassung Ja (per Schnelltaste) Farbtemperaturauswahl 4 Farbtemperaturen Hauttonauswahl 3 Hauttöne Digitaleingang Nein Analogeingang D-Sub Audioeingang 3,5 mm-Buchse (Klinke) Kopfhöreranschluss Nein ASUS LCD-Monitor VX238H, VX238T, VX238S, VX238N, VX238D... -
Seite 21: Vx238N
Farben Schwarz Lautsprecher (integriert) 2 x 1,5 W Betriebs-LED Weiß (Betriebsmodus) / gelb (Bereitschaftsmodus) Neigungswinkel -5° ~ +20° 100 bis 240 V Wechselspannung, 50/60 Hz, Spannung (AC-Netzteil: DELTA ELECTRONICS, INC. / ADP-40PH AB) Betriebsmodus: < 34 W, Bereitschaftsmodus: < 0,5 W, Stromverbrauch ausgeschaltet: <... -
Seite 22: Vx238D
23 Zoll-Breitbildschirm (16:9, 58,4 cm) Max. Auflösung 1920 x 1080 Helligkeit (typ.) 250 cd/m Kontrastverhältnis (typ.) 1000:1; 80000000:1 (mit DCR) Kontrastverhältnis (max.) 80.000.000:1 (mit DCR) Betrachtungswinkel (H/V) CR>10 170° / 160° Anzeigefarben 16,7 M ASUS LCD-Monitor VX238H, VX238T, VX238S, VX238N, VX238D... - Seite 23 Reaktionszeit 5 ms SPLENDID Video Enhancement SPLENDID selection 6 voreingestellte Videomodi (per Schnelltaste) Automatische Anpassung Ja (per Schnelltaste) Farbtemperaturauswahl 4 Farbtemperaturen Hauttonauswahl 3 Hauttöne Analogeingang D-Sub Farben Schwarz Betriebs-LED Weiß (Betriebsmodus) / gelb (Bereitschaftsmodus) Neigungswinkel -5° ~ +20° 100 bis 240 V Wechselspannung, 50/60 Hz, Spannung (AC-Netzteil: DELTA ELECTRONICS, INC.
-
Seite 24: Problembeseitigung (Faq)
• Stellen Sie sicher, dass das Audiokabel richtig am Monitor angeschlossen ist. • Ändern Sie die Lautstärke am Monitor und am PC. • Überprüfen Sie, ob die Soundkarte im PC ordnungsgemäß installiert und aktiviert ist. 3-10 ASUS LCD-Monitor VX238H, VX238T, VX238S, VX238N, VX238D... -
Seite 25: Unterstützte Betriebsmodi
Unterstützte Betriebsmodi Horizontale Vertikale Modus Auflösung Bildfrequenz Frequenz Pixel (MHz) Frequenz (Hz) (kHz) 720 x 400 bei 70 Hz 900 x 449 31,469 70,087 28,322 640 x 480 bei 60 Hz 800 x 525 31,469 59,940 25,175 640 x 480 bei 72 Hz 832 x 520 37,861 72,809...
