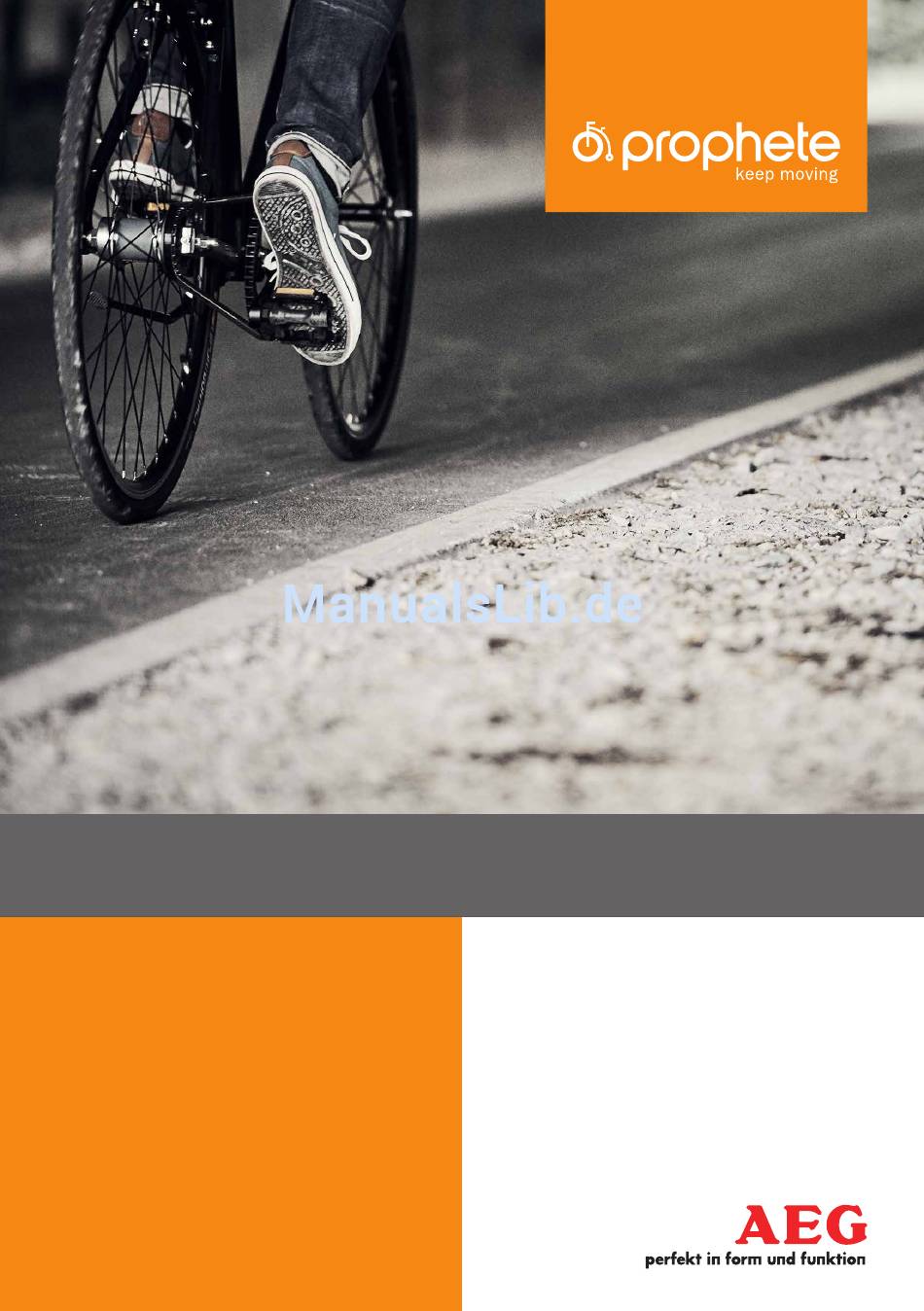

- Seite 1 BEDIENUNGSANLEITUNG E-BIKE AEG COMFORTDRIVE AEG COMFORTDRIVE C...
-
Seite 2: Eg-Konformitätserklärung
EG-KONFORMITÄTSERKLÄRUNG... -
Seite 3: Wichtige Hinweise
WICHTIGE HINWEISE • SERIEN-NUMMERN WICHTIGE HINWEISE • Lesen Sie sich vor dem erstmaligen Gebrauch unbedingt die Bedienungs anleitung aufmerksam durch. Sie werden so schneller mit Ihrem E-Bike vertraut und vermeiden Fehlbedienungen, die zu Schäden oder Unfällen führen können. Befolgen Sie insbesondere die Sicherheits- und Gefahrenhinweise. GEFAHR •... -
Seite 4: Inhaltsverzeichnis
SCHNELLSPANNER ....................14 SATTEL | SATTELSTÜTZE ..................15 FEDERGABEL ......................17 BELEUCHTUNG ....................... 18 BREMSEN ........................ 19 FAHRRADSTÄNDER ....................24 AEG COMFORTDRIVE-ANTRIEBSSYSTEM .............. 25 LAUFRÄDER ......................35 TRETKURBEL ......................38 GANGSCHALTUNG ....................38 KETTE ........................44 PERSONEN-/LASTENTRANSPORT ................45 DIEBSTAHLSCHUTZ ....................47 WARTUNG | PFLEGE .................... -
Seite 5: Einleitung
EINLEITUNG EINLEITUNG Sehr geehrter Kunde, vielen Dank, dass Sie sich für ein Pedelec unserer Marke entschieden haben. Pedelecs aus unserem Haus sind mit speziell für Prophete entworfenen innovativen und umweltfreund- lichen Komponenten ausgestattet, die von deutschen Fachkräften entwickelt wurden. Sie werden mit diesem hochwertigen Produkt viel Freude und Fahrvergnügen haben! Pedelec steht für Pedal Electric Cycle und bedeutet, dass der Fahrer beim Treten bis zu einer Geschwindigkeit von 25 km/h eine zusätzliche elektrische Tretunterstützung erhält. -
Seite 6: Kennzeichnung Wichtiger Hinweise
KENNZEICHNUNG WICHTIGER HINWEISE • UMWELTHINWEISE KENNZEICHNUNG WICHTIGER HINWEISE Besonders wichtige Hinweise sind in dieser Bedienungsanleitung wie folgt gekennzeichnet: Dieser Warnhinweis macht Sie auf mögliche Gefahren für Ihre Gesundheit, Ihr Leben oder das anderer Personen aufmerksam, die im Umgang oder Be- trieb des E-Bikes entstehen können. -
Seite 7: Bauteilbenennung | Lieferumfang
16 Gepäckträger 3 Vorbau 17 Sattelstütze 4 LED-Frontscheinwerfer 18 Sattel 5 Gabel 19 Schaltgriff/-hebel für Gangschaltung 6 Reifen 20 AEG LCD-Steuerdisplay & Fernbedienung 7 Ventil 21 SAMSUNG SideClick-Akku 8 Bremse (hier: Scheibenbremse) 9 Akku-Schloss LIEFERUMFANG 10 AEG Downtube-Akku 11 AEG Mittelmotor 1 x E-Bike (inkl. -
Seite 8: Technische Daten
TECHNISCHE DATEN TECHNISCHE DATEN (AUSSTATTUNG JE NACH MODELL) MOTOR AEG Mittelmotor, bürstenlos Leistung 250 Watt Spannung 36 V Geschwindigkeits-Unterstützung bis max. 25 km/h AKKU Marke SAMSUNG SideClick Downtube Akku-Typ (Lithium-Ionen) (Lithium-Ionen) Kapazität 12,8 Ah 13 Ah Spannung 36 V 36 V... -
Seite 9: Allgemeine Sicherheitshinweise
ALLGEMEINE SICHERHEITSHINWEISE ALLGEMEINE SICHERHEITSHINWEISE • Wir empfehlen, das E-Bike erst ab einem Alter von 14 Jahren zu benutzen. • Machen Sie sich mit der Bedienung und dem speziellen Fahrverhalten des E-Bikes erst abseits des Straßenverkehrs vertraut. Üben Sie insbesondere das Anfahren, Bremsen und Fahren in engen Kurven. -
Seite 10: Bestimmungsgemässe Verwendung
ALLGEMEINE SICHERHEITSHINWEISE • BESTIMMUNGSGEMÄSSE VERWENDUNG • E s befinden sich drehende und bewegliche Teile am E-Bike. Durch falsche Kleidung, unsachgemäße Handhabung oder Unaufmerksamkeit besteht Verletzungsgefahr. − Tragen Sie eng anliegende Beinkleidung. Benutzen Sie ggf. Hosenklammern. GEFAHR − Achten Sie darauf, dass herunterhängende Kleidungsstücke nicht in die Speichen gelangen, z. B. Schals oder Kordeln. − Tragen Sie rutschfeste Schuhe, die mit einer steifen Sohle versehen sind und dem Fuß genügend Halt geben. • D as maximal zulässige Gesamtgewicht des E-Bikes darf den im Kapitel „Technische ACHTUNG Daten“ angegebenen Wert nicht übersteigen. Das Gesamtgewicht beinhaltet neben dem E-Bike, den Fahrer sowie Zuladung jeglicher Art (z. -
Seite 11: Erste Inbetriebnahme | Kontrollen Vor Fahrtbeginn
ERSTE INBETRIEBNAHME | KONTROLLEN VOR FAHRTBEGINN ERSTE INBETRIEBNAHME | KONTROLLEN VOR FAHRTBEGINN • Prüfen Sie vor jeder Fahrt, ob Ihr E-Bike betriebssicher ist. Bedenken Sie hierbei auch die Möglichkeit, dass Ihr E-Bike in einem unbeaufsichtigten Moment umgefallen sein könnte oder Dritte es manipuliert haben könnten. Unfallgefahr! •... -
Seite 12: Pedale
PEDALE • LENKER PEDALE • Die Pedale müssen jederzeit fest angezogen sein, da diese sonst aus dem Gewinde ausbrechen können! Kontrollieren Sie deshalb vor jeder Fahrt beide Pedale auf festen Sitz. Beschädigungs- und Unfallgefahr! • Werden die Pedale bei der Montage vertauscht, nehmen die Gewinde GEFAHR Schaden und können nach einiger Zeit aus dem Pedalarm ausbrechen! Unfallgefahr! - Bei Missachtung keine Gewährleistung! -
Seite 13: Position Einstellen
LENKER POSITION EINSTELLEN 1. Lösen Sie die seitlichen Klemmschrau ben (Abb. C + D) des Vorbaus mit einem 4- bzw. 5-mm-Innensechskant-Schlüssel. 2. Richten Sie den Lenker aus. 3. Ziehen Sie die Klemmschrauben lt. Drehmoment- vorgabe wieder fest an (s. Kapitel Drehmoment- vorgaben). -
Seite 14: Schnellspanner
LENKER SCHNELLSPANNER • Vergewissern Sie sich vor Fahrtantritt, dass alle Schnellspanner mit ausreichender Spannkraft geschlossen sind. Bei ungenügend geschlossenen Schnellspannern kön- nen sich Bauteile lösen. Unfallgefahr! • Der Hebel des Schnellspanners muss vollständig anliegen und darf nicht abstehen! GEFAHR Laufradschnellspanner sowie Rahmenschnellspanner müssen aus Sicherheitsgründen stets nach hinten zeigen (in Fahrtrichtung gesehen). -
Seite 15: Sattel | Sattelstütze
SATTEL | SATTELSTÜTZE SATTEL | SATTELSTÜTZE • Kontrollieren Sie vor jeder Fahrt und insbesondere nach dem Einstellen der Sattelpo- sition die Befestigungsschrauben und Schnellspanner auf festen Sitz. Unfallgefahr! GEFAHR GEFAHR HÖHE EINSTELLEN • Ziehen Sie die Sattelstütze höchstens bis zur Markierung der Mindesteinstecktiefe heraus. -
Seite 16: Federsattelstütze
SATTEL | SATTELSTÜTZE PATENTSATTELSTÜTZE 1. Lösen Sie die untere(n) Sechskant-Schraube(n) (Abb. J) mit einem 6-mm-Innen-Sechskant-Schlüssel. 2. Stellen Sie die Neigung des Sattels ein. 3. Ziehen Sie die Sechskantschraube(n) (Abb. J) gemäß der Drehmomentvorgabe wieder fest an (vgl. Kapitel Drehmo- mentvorgaben). FEDERSATTELSTÜTZE Eine Federsattelstütze fängt Stöße und Unebenheiten der Fahrbahn bzw. -
Seite 17: Federgabel
FEDERGABEL FEDERGABEL Viele E-Bikes sind mit Federgabeln ausgestattet, um Ihnen als Fahrer mehr Fahrkomfort zu bieten. Bei einigen Modellen läßt sich die Federvorspannung der Gabel individuell einstellen. In die- sem Fall kann die Federgabel dem Gewicht des Fahrers und eventuell vorhandener Zuladung angepasst werden. -
Seite 18: Beleuchtung
Sie schalten die Beleuchtung ein bzw. aus, indem Sie die Taste (Abb. O) für etwa 2 Sekunden gedrückt hal- ten. Das AEG Antriebssystem muss hierfür nicht einge- schaltet sein. Es reicht aus, wenn sich der Akku ange- schlossen im E-Bike befindet. -
Seite 19: Bremsen
BREMSE BREMSE • Der sichere Umgang mit den Bremsen ist für Ihre Sicherheit beim Fahren maßgeblich. Machen Sie sich deshalb vor Ihrer ersten Fahrt unbedingt mit den Bremsen Ihres E-Bi- kes vertraut. Unfallgefahr! • Prüfen Sie vor jeder Fahrt die Bremsen auf ihre Funktion. Falsch eingestellte oder GEFAHR mangelhaft reparierte Bremsen können zu verminderter Bremsleistung oder gar zum völligen Versagen der Bremsen führen. -
Seite 20: Bremshebel Einstellen
BREMSE • Tauschen Sie die Bremsschuhe nur gegen Original-Ersatzteile aus. Achten Sie unbe- dingt darauf, dass Sie nur Bremsschuhe verwenden, die für die verwendete Felge geeignet sind (Stahl oder Alu). Eine ordnungsgemäße Funktion ist sonst nicht ge- währleistet. Unfallgefahr! GEFAHR •... -
Seite 21: Bremsschuhe Einstellen
BREMSE BREMSSCHUHE EINSTELLEN Die Einstellung der V-Brake-Felgenbremse ist an Vorder- und Hinterrad gleich. Richten Sie zu- nächst die Bremsschuhe parallel zur Felge aus: 1. Lösen Sie (falls noch nicht geschehen) die Schrauben der Bremsschuhe (Abb. Q) mit einem 5-mm-Innen-Sechskant-Schlüssel. 2. Richten Sie die gelösten Bremsschuhe parallel zur Felge aus. 3. - Seite 22 BREMSE DRUCKPUNKT EINSTELLEN / BREMSBELAGVERSCHLEISS AUSGLEICHEN Sie können den Druckpunkt der Bremse am Bremshebel ein- stellen. Diese Arbeit muss auch durchgeführt werden, um den Bremsbelagverschleiß auszugleichen. 1. Drehen Sie die 4-mm-Innensechskant-Schraube (Abb. S) im Uhrzeigersinn ein, um die Bremsbeläge näher an die Felgen- flanke zu bringen.
-
Seite 23: Hydraulische Scheibenbremse
BREMSE HYDRAULISCHE SCHEIBENBREMSE • D ie maximale Bremsleistung wird bei einer neuen Bremsscheibe bzw. neuen Bremsbe- lägen erst nach einigen Bremsvorgängen erreicht! Unfallgefahr! • Die Bremsbeläge müssen stets frei von Schmutz, Fetten und Ölen sein, da die Bremslei- stung sonst rapide oder gar vollkommen nachlassen kann. Unfallgefahr! GEFAHR • Die Bremsscheibe wird beim Bremsen sehr heiß und kann Verbrennungen verursachen. Darüber hinaus können die Scheibenkanten scharf sein und Schnittverletzungen verur- sachen. -
Seite 24: Fahrradständer
BREMSE • FAHRRADSTÄNDER Bremsbeläge im Bremssattel zu zentrieren. Falls noch Schleifgeräusche auftreten, stellen Sie die Bremse, wie im Kapitel Scheibenbremse einstellen beschrieben, ein. RÜCKTRITTBREMSE • Die Rücktrittbremse ist nur bei einer korrekt sitzenden Kette funktionsfähig! Bei einer abgesprungenen Kette können Sie mit der Rücktrittbremse nicht bremsen! Unfallge- fahr! •... -
Seite 25: Aeg Comfortdrive-Antriebssystem
– AEG ComfortDrive-Mittelmotor – SAMSUNG SideClick-Akku | AEG Downtube-Akku Das AEG ComfortDrive-Antriebssystem bietet Ihnen durch den Einsatz des kompakten und leistungsstarken AEG Mittelmotors einen tiefen Schwerpunkt und somit ein besonders gutes Handling beim Fahren. Der AEG bzw. SAMSUNG Hochleistungs-Akku ermöglicht es Ihnen darüberhinaus, dass Sie mit dem E-Bike eine hohe Reichweite erreichen können. - Seite 26 AEG COMFORTDRIVE-ANTRIEBSSYSTEM FERNBEDIENUNG | AEG STEUERDISPLAY FERNBEDIENUNG EIN-/AUS-Taste Antriebssystem ein-/ausschalten Anzeige-Taste Anzeige auswählen (Strecke/Zeit und Geschwindikeit) Bestätigungs-Taste Auswahl bestätigen Auswahl-Tasten Licht-Taste Licht ein-/ausschalten Schiebehilfe einschalten Schiebehilfe-Taste AEG STEUERDISPLAY Streckenzähler/ Zeitmesser ODO: Gesamt-Kilometerzähler TRIP: Strecken-Kilometerzähler TIMETRP: Strecken-Fahrzeit (TRIP) Fahrmodus Gewählter Fahrmodus...
-
Seite 27: Antriebssystem Ein-/Ausschalten
Das AEG ComfortDrive-Antriebssystem unterstützt Sie während des Tretens mit zusätzlicher Motorkraft bis zu einer Geschwindigkeit von maximal 25 km/h. Hören Sie während der Fahrt mit der Pedalbewegung auf, so schaltet sich der AEG Motor mit einer kurzen Verzögerung au- tomatisch ab. -
Seite 28: Einstellungsmodus
AEG COMFORTDRIVE-ANTRIEBSSYSTEM FAHRVERHALTEN MIT MOTORUNTERSTÜTZUNG Das Fahrverhalten des E-Bikes unterscheidet sich beim Fahren mit aktiver Motorunterstüt- zung vom Fahrrad teils erheblich. Passen Sie daher die Unterstützungsstufe des Motors der äußeren Umgebung (wie z.B. der Fahrbahnführung, der Verkehrsdichte, der Untergrundbeschaffenheit), der Geschwindigkeit, sowie den eigenen Fähigkeiten an. -
Seite 29: Usb-Ladebuchse
Prophete proBike.-App per Bluetooth mit einem Smartphone verbunden werden. Die proBike.-App zeigt Ihnen Informationen, wie z.B die aktuelle Geschwindigkeit, den genauen Akkuladestand, usw. auf dem Smartphone an. Es ist auch möglich, das AEG Antriebssystem komplett über die proBike.-App zu bedienen. Das AEG Steuerdisplay wird dann vollständig durch das Smartphone ersetzt. - Seite 30 AEG COMFORTDRIVE-ANTRIEBSSYSTEM SMARTPHONE-STEUERUNG EINSCHALTEN • Wir empfehlen Ihnen, das E-Bike mittels des AEG Steuerdisplays und der Fernbedienung zu steuern und das Smartphone ausschließlich als Informationsanzeige zu nutzen. Sie können so Hände am Lenker lassen und das E-Bike bequem und sicher bedienen.
- Seite 31 • Nehmen Sie beim Transport des E-Bikes mittels eines Autogepäckträger-Systems den Akku heraus. Kurzschluss-, Feuer- und Explosionsgefahr! Das E-Bike ist mit einem Hochleistungs-Lithium-Ionen-Akku ausgestattet. Der Akku versorgt das AEG Antriebssystem und die Beleuchtung mit Strom. Die Leistung des Akkus ist abhängig von seinem Alter, der Art und Häufigkeit der Nutzung so-...
-
Seite 32: Akku-Ladestandanzeige
AEG COMFORTDRIVE-ANTRIEBSSYSTEM wie der Pflege. Die volle Leistungsfähigkeit (Kapazität) wird bei einem neuen Akku erst nach ca. 2–5 vollständigen Ladevorgängen erreicht. Vollständig heißt hierbei, dass vor dem Lade- vorgang nur noch eine LED der Akku-Ladeanzeige leuchtet und der Ladevorgang nicht vorzeitig unterbrochen wird. -
Seite 33: Akku Entnehmen
LED grün abgeschlossen AKKU ENTNEHMEN 1. Schalten Sie das AEG Antriebssystem aus. (s. Kapitel Antriebssystem ein-/ ausschalten) 2. Stecken Sie den Schlüssel in das Akku-Schloss. 3. Drehen Sie den Schlüssel im Uhrzeigersinn und ziehen Sie den Akku mit der anderen Hand seitlich heraus. -
Seite 34: Akku Lagern
AEG COMFORTDRIVE-ANTRIEBSSYSTEM AKKU LAGERN • Lagern Sie den Akku stets im voll geladenen Zustand ein, da sonst die Zellen des Ak- kus im Falle einer Tiefentladung beschädigt oder gar zerstört werden können. Beschädigungs- und Unfallgefahr! - Keine Gewährleistung! • Der Akku muss in einem trockenen und kühlen, frostfreien Raum gelagert werden. -
Seite 35: Laufräder
LAUFRÄDER LAUFRÄDER REIFEN | SCHLAUCH • Ü berprüfen Sie vor jeder Fahrt, ob das Profil der Reifen abgenutzt ist und ob offensicht- liche Beschädigungen vorliegen. Tauschen Sie im Zweifelsfall den Reifen umgehend gegen einen Original-Ersatzreifen aus. Beschädigungs- und Unfallgefahr! • Tauschen Sie defekte Reifen und Schläuche nur in der für die Felge passenden Größe GEFAHR aus, da nur so eine ordnungsgemäße Funktion sichergestellt werden kann. -
Seite 36: Vorderrad
LAUFRÄDER SPEICHEN • Lockere Speichen müssen stets sofort nachgezogen und beschädigte oder gerissene Speichen umgehend ersetzt werden. Beschädigungs- und Unfallgefahr! • Lassen Sie Wartungs- und Reparatur-Arbeiten, die die Speichen betreffen (z.B. Spei- chen nachziehen, ersetzen oder Laufrad zentrieren), ausschließlich von einer Fachkraft ACHTUNG mit geeignetem Werkzeug durchführen. -
Seite 37: Vorderrad Einbauen
LAUFRÄDER 2. Hydraulische Felgenbremse: Nehmen Sie den Bremszylinder , Schnellspanner und Brake-Booster vom Cantilever- Sockel ab (Abb. AD), um das Laufrad später einfacher he- rausnehmen zu können. 3. Lösen Sie die Muttern, die den festen Sitz des Vorderrades ge- währleisten, mit einem 15-mm-Schlüssel bzw. öffnen Sie den Schnellspanner (je nach Ausführung). -
Seite 38: Tretkurbel
TRETLAGERKURBEL • GANGSCHALTUNG TRETKURBEL • Prüfen Sie regelmäßig, ob die Verschraubung der Tretkurbel fest sitzt. Die Pedalarme können sich sonst lösen und die Tretkurbel samt Innenlager kann beschädigt werden. Beschädigungs- und Unfallgefahr! GEFAHR TRETKURBEL NACHZIEHEN 1. Entfernen Sie, falls vorhanden, auf beiden Seiten die Ab- deckkappe (Abb. -
Seite 39: Schaltung Einstellen
GANGSCHALTUNG SHIMANO NEXUS INTER 7 SCHALTUNG EINSTELLEN 1. Schalten Sie den Drehgriff vom 1. in den 4. Gang. 2. Prüfen Sie die aktuelle Schalteinstellung, indem Sie sich die beiden gelben Markierungen an der Hinterradnabe an- schauen (Abb. AF). Die Schaltung ist richtig eingestellt, wenn beide Markierungen genau gegenüber auf einer Höhe lie- gen. -
Seite 40: Hinterrad Einbauen
GANGSCHALTUNG HINTERRAD EINBAUEN 1. Setzen Sie den Schaltarm auf die Nabe des Hinterrades. Beachten Sie, dass die gelben Markierungen des Schalt- arms deckungsgleich mit den gelben Markierungen der Nabe sind (Abb. AL). 2. Setzen Sie den Sicherungsring auf den Schaltarm und dre- hen diesen um ca. -
Seite 41: Kettenschaltung
GANGSCHALTUNG KETTENSCHALTUNG • Treten Sie während des Schaltvorganges nicht in den Rücktritt, da die Kette sonst ab- springen kann. Unfallgefahr! GEFAHR SCHALTUNG BEDIENEN Führen Sie bei einer Kettenschaltung den Schaltvorgang erst durch, wenn Sie etwas Kraft aus der Pedale genommen haben. RAPIDFIRE-SCHALTHEBEL Sie können die Gänge der Kettenschaltung mittels des Schalthebels auf der rechten Lenker- seite exakt schalten. - Seite 42 GANGSCHALTUNG Prüfen Sie, ob sich die Gänge sauber schalten lassen. Sollte dies nicht der Fall sein, so drehen Sie die Schraube noch weiter an. Drehen Sie sie ggf. auch in die entgegengesetzte Richtung. Sollte sich die Kettenschaltung mittels der Zugspannung nicht justieren lassen, so muss das Schaltwerk neu einge- stellt werden.
- Seite 43 GANGSCHALTUNG Booster vom Cantilever-Sockel ab (Abb. AQ), um das Laufrad später einfacher herausnehmen zu können. 3. Lösen Sie die Achsmuttern auf beiden Seiten des Hinter- rades mit einem 15-mm-Schlüssel bzw. lösen Sie den He- bel des Schnellspanners (je nach Ausstattung). 4.
-
Seite 44: Kette
KETTE KETTE • Die Kette muss immer ausreichend geschmiert sein, da sie sonst reißen kann. In die- sem Falle ist die Rücktrittbremse bei Modellen mit einer Rücktrittbremsnabe nicht mehr funktionsfähig! Unfallgefahr! GEFAHR Reinigen und ölen Sie die Kette regelmäßig (insbesondere nach Regenfahrten) mit Feinöl bzw. -
Seite 45: Personen-/Lastentransport
KETTE • PERSONEN-/LASTENSTRANSPORT 1. Lösen Sie die Achsmuttern (Abb. AS) auf beiden Seiten des Hinterrades mit einem 15-mm-Schlüssel. 2. Verschieben Sie das Hinterrad, um die Kettenspannung einzu- stellen. 3. Achten Sie darauf, dass das Laufrad gerade in der Aufnahme sitzt und nun die Kette angemessen gespannt ist. 4. - Seite 46 PERSONEN-/LASTENTRANSPORT KINDERSITZ • In Deutschland dürfen Kinder unter 7 Jahren nur dann auf einem Fahrrad befördert werden, wenn hierfür speziell vorgesehene und zugelassene Kindersitze verwendet werden und die fahrende Person mindestens 16 Jahre alt ist (StVO). Beachten Sie bei Verwendung eines Kindersitzes unbedingt das maximal zulässige Gewicht des Kindes GEFAHR und lesen Sie sich die Bedienungsanleitung des Herstellers aufmerksam durch.
-
Seite 47: Diebstahlschutz
DIEBSTAHLSCHUTZ • WARTUNG | PFLEGE DIEBSTAHLSCHUTZ Führen Sie in Ihrem eigenen Interesse eine Diebstahlsicherung mit. Schließen Sie das E-Bike, auch wenn Sie es nur kurz unbeaufsichtigt lassen, immer ab. Verwenden Sie nur sicherheitsgeprüfte Schlösser und Sicherungsvorrichtungen. Wir empfehlen Schlösser der Marke PROPHETE. -
Seite 48: Allgemeine Pflegehinweise
WARTUNG | PFLEGE ALLGEMEINE PFLEGEHINWEISE • A chten Sie darauf, dass kein Pflegemittel, Fett oder Öl auf die Bremsbeläge, Brems- scheibe oder Reifen gelangt, da die Bremsleistung sonst vermindert werden kann bzw. die Laufräder wegrutschen können. Unfallgefahr! • Verwenden Sie zur Reinigung nie Hochdruck- oder Dampfstrahler, da dies zu Schäden ACHTUNG (z. B. Elektronik- und Lackschäden, Schäden durch Rostbildung in den Lagern, usw.) führen kann. -
Seite 49: Wartungsarbeiten
WARTUNG | PFLEGE WARTUNGSARBEITEN Nur durch eine regelmäßige und fachgerechte Wartung kann eine optimale und gefahrlose Nutzung des Fahrrades gewährleistet werden. Die folgenden Arbeiten sind im Rahmen der Wartung gemäß den angegebenen Intervallen des Wartungsplanes durchzuführen. Wir empfehlen die Ausführung durch eine Fachkraft mit geeignetem Werkzeug. - Seite 50 WARTUNG | PFLEGE RAHMEN Auf Beschädigungen (Risse und Deformierungen) prüfen, reinigen, ggf. austauschen GABEL Auf Beschädigungen (Risse und Deformierungen) und auf Spiel prüfen (nur Federgabel) prü- fen, reinigen, Federgabel fetten ggf. austauschen GANGSCHALTUNG Einstellung, Verschleiß und Funktion prüfen, reinigen, Lagerung der beweglichen Teile und Schaltbowdenzüge ölen ggf.
-
Seite 51: Wartungsplan
WARTUNG | PFLEGE WARTUNGSPLAN Die im Wartungsplan angegebenen Arbeiten beinhalten, soweit erforderlich, das Reinigen, Schmieren und Einstellen des Bauteils oder den Austausch der betroffenen Komponente bei Verschleiß oder Beschädigung. Weitere Angaben zu den auszuführenden Wartungsarbeiten finden Sie im vorherigen Kapitel. Wir empfehlen die Ausführung durch eine Fachkraft mit geeignetem Werkzeug. -
Seite 52: Ausgeführte Wartungen
WARTUNG | PFLEGE AUSGEFÜHRTE WARTUNGEN Bei Schäden, die durch die Nichteinhaltung des Wartungsplanes und den entspre- chenden Wartungsarbeiten entstehen, kann die Gewährleistung bzw. Garantie verwei- gert werden. Die nachfolgenden Wartungen sind gemäß des Intervalles des Wartungsplanes und den be- schriebenen Wartungsarbeiten durchgeführt worden: 1. -
Seite 53: Drehmomentvorgaben
DREHMOMENTVORGABEN DREHMOMENTVORGABEN • Die am E-Bike verbauten Schrauben und Muttern müssen regelmäßig (s. Wartungs- plan) auf festen Sitz kontrolliert und ggf. mit der richtigen Stärke an- bzw. nachgezo- gen werden. Nur so kann garantiert werden, dass das Fahrrad dauerhaft den sicher- heitstechnischen Anforderungen entspricht und ordnungsgemäß... -
Seite 54: Fehlerbehebung
FEHLERBEHEBUNG FEHLERBEHEBUNG FEHLERBEHEBUNG FEHLER URSACHE BEHEBUNG Akku ist leer Akku vollständig aufladen Steuerdisplay ist Akku defekt Akku austauschen nach dem Einschalten ohne Funktion Steuerdisplay defekt Steuerdisplay austauschen Akku ist fast leer Akku vollständig aufladen Steckkontakte gelöst Steckverbindungen vom Akku bis Maximalleistung zum Motor prüfen wird nicht gehalten... - Seite 55 FEHLERBEHEBUNG FEHLER URSACHE BEHEBUNG Fehlbedienung Scheinwerfer einschalten Kabel defekt Kabel austauschen Beleuchtung funktioniert Steckkontakte gelöst Steckkontakte nicht zusammenstecken LED defekt Beleuchtung austauschen Gänge schalten Schaltung neu einstellen Schaltung falsch eingestellt nicht sauber oder lassen sich nicht Defekte Schaltkomponente Schaltkomponente defekt einlegen austauschen Kette nicht ausreichend...
-
Seite 56: Fehlercodes
FEHLER-CODES FEHLER-CODES Folgende Fehler-Codes (ERROR) können bei einer Störung am AEG Steuerdisplay angezeigt werden: FEHLER-CODE FEHLER BEHEBUNG Steuerungs-Fehler 1. Antriebssystem ausschalten 2. Akku herausnehmen und wieder einsetzen 3. Antriebssystem einschalten Sollte der Fehler weiterhin angezeigt werden, kontaktieren Sie den Kundendienst. - Seite 57 FEHLER-CODES FEHLER-CODE FEHLER BEHEBUNG Sensorik-Störung 1. Antriebssystem ausschalten 2. Prüfen, ob die Speichenmagnete zum Sensor zeigen und ggf. korrigieren 3. Akku herausnehmen und wieder einsetzen 4. Antriebssystem einschalten. Geschwindigkeitssensor-Stö- Sollte der Fehler weiterhin angezeigt werden, kontaktieren rung Sie den Kundendienst. Kommunikationsfehler (BMS) Antriebssystem ausschalten und Kundendienst kontaktieren Kommunikationsfehler...
-
Seite 58: Gewährleistung | Garantie
GEWÄHRLEISTUNG | GARANTIE GEWÄHRLEISTUNG | GARANTIE 1. GEWÄHRLEISTUNG Gewährleistungsansprüche können Sie innerhalb eines Zeitraumes von maximal 2 Jahren, ge- rechnet ab Kaufdatum, erheben. Die Gewährleistung ist auf die Reparatur oder den Austausch des beschädigten Bauteils / Fahrrades beschränkt und erfolgt nach unserer Wahl. Unsere Ge- währleistung ist für Sie stets kostenlos. - Seite 59 GEWÄHRLEISTUNG | GARANTIE Dies betrifft insbesondere die Bestimmungsgemäße Verwendung sowie die Pflege- und War- tungsanweisungen. 6. Nicht eingeschlossen in die Gewährleistung bzw. Garantie sind: • Bauteile, die dem Verschleiß, Verbrauch oder der Abnutzung unterliegen (ausgenommen eindeutiger Material- bzw. Herstellungsfehler), wie z. B.: –...
- Seite 60 GEWÄHRLEISTUNG & GARANTIE 10. Sollten Sie mit dem von Ihnen erworbenen Fahrrad ein technisches Problem haben, stehen Ih- nen unsere Kundendienstmitarbeiter zur Verfügung: Prophete GmbH u. Co. KG Lindenstraße 50 D-33378 Rheda-Wiedenbrück Sitz: Deutschland Telefon: 0 52 42 / 41 08 930 Telefax: 0 52 42 / 41 08 72 E-Mail:...
-
Seite 61: Entsorgung
ENTSORGUNG ENTSORGUNG E-BIKE ENTSORGEN (OHNE AKKU) Das E-Bike darf am Ende der Lebensdauer nicht in den normalen Haus- haltsabfall gelangen. Es muss stattdessen an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben wer- den. Der Akku muss hierbei dem E-Bike zuvor entnommen und separat entsorgt werden. -
Seite 62: Stichwortverzeichnis
STICHWORTVERZEICHNIS STICHWORTVERZEICHNIS Akku S. 3, 5, 7, 8, 9, 11, 18, 25, 26, 28, 29, 30, 31, 32, 33, 34, 47, 48, 54, 56, 57, 58, 59, 60 Allgemeine Sicherheitshinweise S. 3, 9, 10 Anhänger S. 8, 10, 45, 46 Antriebsystem S. - Seite 63 STICHWORTVERZEICHNIS Kontrollen vor Fahrtbeginn S. 11 Kundendienst S. 60 Ladegerät S. 7, 8, 11, 32, 33, 54 Lagerung S. 34, 48 Laufräder S. 3, 11, 14, 19, 35, 36, 37, 39, 40, 42, 43, 45, 47, 48, 49, 51, 53 Lenker S.
-
Seite 67: E-Bike-Pass
E-BIKE PASS Mit dem E-Bike Pass kann das E-Bike im Falle eines Diebstahls gegenüber der Polizei oder der Versicherung eindeutig beschrieben werden. Füllen Sie den E-Bike Pass deshalb gleich nach dem Kauf vollständig aus und bewahren Sie ihn gut auf. RAHMEN-NR.* MODELL Herren-Trekking... - Seite 68 Prophete GmbH u. Co. KG Postfach 2124 • 33349 Rheda-Wiedenbrück Lindenstraße 50 • 33378 Rheda-Wiedenbrück www.prophete.de Druckfehler, Irrtümer und technische Änderungen vorbehalten. Nachdruck verboten. Stand 03/2017 990725-01 - Original-Betriebsanleitung Prophete unterstützt die Initiative „Pro Fahrrad“. Weitere Informationen unter: www.pro-fahrrad.de...
