Seite 1

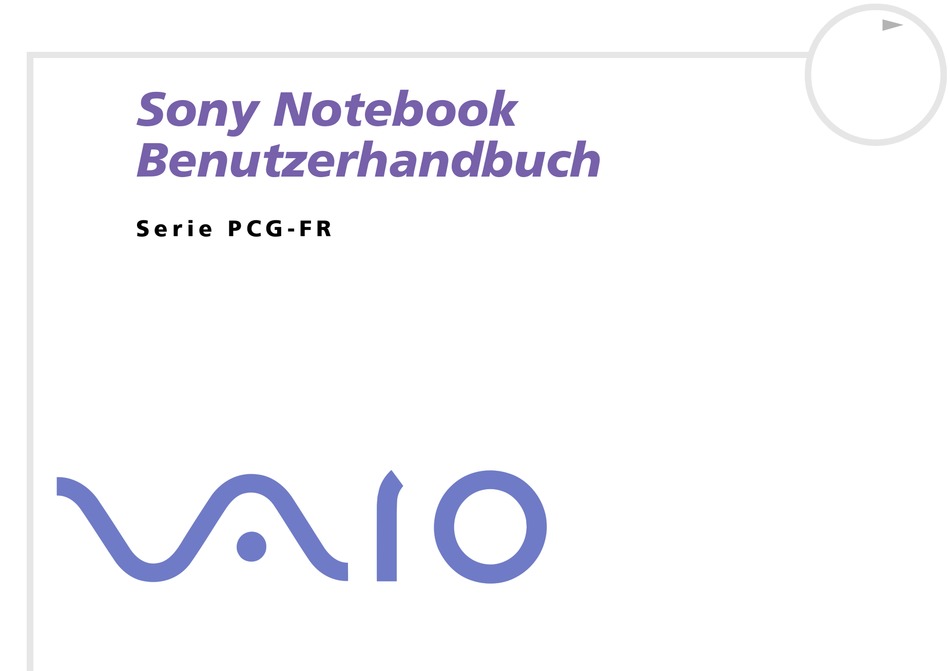

Sony Notebook Benutzerhandbuch S e r i e P C G - F R...
Seite 2
Auszügen kopiert, übersetzt oder in eine maschinenlesbare Form gebracht werden. Die Sony Corporation übernimmt keine Gewähr für die Richtigkeit der Angaben in diesem Handbuch sowie für die Software oder andere darin enthaltene Angaben. Jede konkludente Gewährleistung, Zusicherung marktgängiger Qualität oder Eignung für einen bestimmten Zweck hinsichtlich des Handbuchs, der Software und anderer Angaben wird hiermit ausdrücklich abgelehnt.
Seite 3
Microsoft, Windows und das Windows XP Home-Logo sind eingetragene Warenzeichen der Microsoft Corporation. i.LINK ist ein Warenzeichen von Sony und zeigt an, dass das entsprechende Produkt über einen IEEE1394-Anschluss verfügt. Adobe, Adobe Photoshop Elements und Adobe Acrobat Reader sind Warenzeichen von Adobe Systems Incorporated.
Bitte unbedingt zuerst lesen ® NERGY ® ® Da Sony ein Partner von E ist, erfüllen die Produkte von Sony die E -Richtlinien zur Energieeinsparung. NERGY STAR NERGY STAR ® Das Internationale E -Programm für Bürogeräte ist ein weltweites Programm zur Förderung der Energieeinsparung bei der NERGY Benutzung von Computern und anderen Bürogeräten.
Bitte unbedingt zuerst lesen Sicherheitsinformationen Gerätekennung Die Seriennummer und die Modellbezeichnung befinden sich auf der Unterseite Ihres Sony Notebooks. Halten Sie zu jedem Anruf bei VAIO-Link bitte die Modellbezeichnung und die Seriennummer Ihres Computers bereit. Warnhinweise Allgemein Das Gerät darf auf keinen Fall geöffnet werden, weil es dadurch beschädigt werden kann und jegliche Garantieansprüche erlöschen.
Seite 6
Bitte unbedingt zuerst lesen Die magnetischen Eigenschaften einiger Gegenstände können schwerwiegende Konsequenzen für Ihre Festplatte haben. Sie können die Daten auf der Festplatte löschen und eine Fehlfunktion des Computers bewirken. Stellen Sie den Computer nicht in der Nähe von Gegenständen auf, die magnetische Felder emittieren, und zwar vor allem: Fernsehapparate Lautsprecher...
Seite 7
Bitte unbedingt zuerst lesen Optisches Laufwerk Eine fehlerhafte Bedienung von optischen Geräteteilen kann zu Augenschäden führen. Versuchen Sie nicht, das Gehäuse zu öffnen, um eine Gefährdung Ihrer Augen durch Laserstrahlung zu vermeiden. Reparaturen sind ausschließlich von autorisierten Fachkräften durchzuführen. Bei geöffnetem optischem Laufwerk kann sichtbares und unsichtbares Licht austreten: Setzen Sie sich auf keinen Fall der Laserstrahlung aus.
Seite 8
Zeichen der Konformität mit diesen Normen ist das "CE"-Zeichen an den Produkten anzubringen und eine "Konformitätserklärung" anzufertigen. In erster Linie dienen Konformitätserklärungen den Marktüberwachungsinstanzen zur Überprüfung der Übereinstimmung mit den einschlägigen Normen. Als speziellen Service für seine Kunden stellt Sony seine Konformitätserklärungen aber auch unter http://www.compliance.sony.de...
Bitte unbedingt zuerst lesen Entsorgen des Lithium-Ionen-Akkus Berühren Sie beschädigte oder auslaufende Lithium-Ionen-Akkus nicht mit bloßen Händen. Verbrauchte Akkus sind unverzüglich und ordnungsgemäß zu entsorgen. Bei einem falschen oder falsch eingelegten Akku besteht Explosionsgefahr! Tauschen Sie den Akku nur gegen einen Akku des gleichen oder eines vergleichbaren Typs aus, der vom Hersteller empfohlen wird. Entsorgen Sie verbrauchte Akkus gemäß...
Seite 10
Bitte unbedingt zuerst lesen Bitte werfen Sie nur verbrauchte Batterien und Akkus in die Sammelboxen beim Handel oder den Kommunen. Entladen sind Batterien in der Regel dann, wenn das Gerät abschaltet und signalisiert Batterie leer oder nach längerer Gebrauchsdauer der Batterien nicht mehr einwandfrei funktioniert. Um sicherzugehen, kleben Sie die Batteriepole z.B.
Willkommen Willkommen Wir beglückwünschen Sie zum Erwerb eines VAIO-Notebooks. Um Ihnen ein Notebook nach dem neuesten Stand der Technik zur Verfügung zu stellen, setzt Sony die führenden Audio-, Video- und Kommunikationstechnologien ein. Nachstehend sind nur einige Leistungsmerkmale Ihres VAIO-Notebooks aufgeführt.
Einen Sicherheitsleitfaden Einen Leitfaden für die Modemeinstellungen. Online-Dokumentation Das Benutzerhandbuch für Ihr Sony Notebook: Ihr Notebook gibt einen Überblick über die Verwendung der Standardkomponenten Ihres Systems. Dieser Teil des Handbuchs enthält auch Verwendungsmöglichkeiten des Memory Stick™. Anschließen externer Geräte erläutert, wie Sie den Funktionsumfang Ihres Computers durch den...
Seite 13
In Ihrem Software-Handbuch finden Sie Informationen über das mitgelieferte Software-Paket und die vorinstallierte Sony-Anwendungssoftware. Hinweise zur Software auf Ihrem Sony Notebook enthält eine kurze Funktionsbeschreibung der auf Ihrem System vorinstallierten Software. Arbeiten mit Video-Software erläutert die Verwendung der Video-Software von Sony: DVgate, MovieShaker und Network Smart Capture.
Seite 14
Willkommen In der Online-Hilfe der Software finden Sie weitere Informationen zur Funktionsweise und Fehlerbehebung. ® Nähere Informationen über Windows finden Sie im Microsoft-Handbuch Kurzeinführung. Unter http://www.club-vaio.sony-europe.com finden Sie Online-Lernprogramme für Ihre bevorzugte VAIO-Software.
Willkommen Ihr Notebook und sein Zubehör Es befinden sich folgende Komponenten im Karton: Computer Wiederaufladbarer Akku Produkt-Sicherheitskopie auf CD-ROM Telefonkabel Dokumentationssatz Netzkabel Netzadapter Telefonadapterstecker Finden Sie im Karton zwei Telefonstecker, sehen Sie Verwenden des richtigen Telefonsteckers (Seite 58).
Seite 16
Willkommen Hinweise zum sicheren und angenehmen Arbeiten Sie werden Ihr Notebook als tragbares Gerät in einer Vielzahl von Umgebungen einsetzen. Sie sollten die folgenden Hinweise zum sicheren und angenehmen Arbeiten sowohl beim stationären als auch beim mobilen Betrieb beachten: Position Ihres Notebooks – Stellen Sie Ihr Notebook unmittelbar vor sich auf (1 .
Seite 17
Willkommen Möbel und Körperhaltung – Verwenden Sie einen Stuhl mit guter Rückenstütze. Stellen Sie die Sitzhöhe so ein, dass Ihre Füße flach auf dem Fußboden stehen. Eventuell sorgt eine Fußstütze für bequemeres Arbeiten. Sitzen Sie entspannt und aufrecht. Sie sollten sich weder zu stark nach vorn beugen noch zu weit nach hinten lehnen.
Ihr Notebook Ihr Notebook In diesem Abschnitt werden die ersten Schritte zum Arbeiten mit Ihrem Computer sowie mit den internen und externen Geräten des Computers beschrieben. Position von Bedienelementen und Anschlüssen (Seite 18) Anschließen einer Stromquelle (Seite 23) Starten Ihres Notebooks (Seite 27) Herunterfahren Ihres Notebooks (Seite 28)
Ihr Notebook Anschließen einer Stromquelle Als Stromquelle können Sie entweder den Netzadapter oder einen wiederaufladbaren Akku verwenden. Verwenden des Netzadapters So verwenden Sie den Netzadapter: Verbinden Sie das vom Netzadapter (1) kommende Kabel mit dem Netzanschluss GS-Eingang (DC In) (2) am Notebook.
Ihr Notebook Verwenden des Akkus Als Stromquelle können ein Akku verwendet werden. Der mit Ihrem Notebook gelieferte Akku ist zum Zeitpunkt des Kaufs nicht vollständig geladen. Einsetzen des Akkus So setzen Sie den Akku ein: Öffnen Sie die Abdeckung des Akkufachs. Setzen Sie den Akku mit der Markierung nach unten in das auf der rechten Seite des Notebooks befindliche Akkufach ein.
Ihr Notebook Laden des Akkus So laden Sie den Akku auf: Schließen Sie den Netzadapter an den Computer an. Setzen Sie den Akku ein. Der Akku wird im Notebook automatisch (Die Akkuanzeige blinkt während des Ladens jeweils zweimal hintereinander in größeren Zeitabständen.) geladen. Ist der Akku zu 85% geladen, so erlischt die Ladeanzeige.
Ihr Notebook Bei einigen Software-Anwendungen und Peripheriegeräten wechselt das Notebook auch bei geringer Akkukapazität möglicherweise nicht in den Ruhezustand, auch dann nicht, wenn der Akku nur noch gering geladen ist. Um jeden Datenverlust beim Akkubetrieb zu vermeiden, sollten Sie Ihre Daten häufig speichern und manuell einen Energiesparmodus wie Standby oder Ruhezustand aktivieren.
Ihr Notebook Starten Ihres Notebooks So starten Sie Ihren Computer: Schieben Sie den LCD-Verriegelungshebel (1) in Pfeilrichtung, und heben Sie die Abdeckung an. Drücken Sie den Netzschalter (2) des Computers, bis die grüne Stromversorgungsanzeige (3) aufleuchtet. Zum Ändern der Helligkeitseinstellung für Ihr LCD-Display benutzen Sie ggf. die Tasten <Fn>+<F5>. Zur Erhöhung der Helligkeit halten Sie die <Fn>-Taste gedrückt und drücken Sie wiederholt die <F5>-Taste.
Ihr Notebook Herunterfahren Ihres Notebooks Um ungespeicherte Daten nicht zu verlieren, müssen Sie den Computer unbedingt ordnungsgemäß herunterfahren. So fahren Sie Ihren Computer herunter: ® Klicken Sie auf die Schaltfläche Start in der Windows -Taskleiste. Klicken Sie auf Ausschalten. Das Dialogfeld Computer ausschalten wird angezeigt. Wählen Sie Ausschalten.
Ihr Notebook Die Tastatur Die Tastatur Ihres Notebooks gleicht der eines Desktop-Computers, verfügt jedoch über zusätzliche Tasten, die bestimmten Funktionen des Notebooks zugeordnet sind.
Seite 31
Ihr Notebook Tasten Beschreibung Escape-Taste(1) Die Taste <Esc> (Escape) dient zum Rückgängigmachen von Befehlen. Funktionstasten (2) Die zwölf Funktionstasten am oberen Rand der Tastatur dienen zum Ausführen bestimmter Aufgaben. Zum Beispiel hat die Taste <F1> in vielen Anwendungen die Funktion einer Hilfe- Taste.
Ihr Notebook Kombinationen und Funktionen mit der <Windows>-Taste Kombinationen Funktionen + <F1> Zeigt das Dialogfeld Hilfe- und Supportcenter an. + <Tab> Schaltet auf der Taskleiste von einer Schaltfläche zur nächsten. + <E> Zeigt den Arbeitsplatz an. + <F> Blendet das Fenster Suchergebnisse zum Suchen nach einer Datei oder einem Ordner ein.
Seite 33
Ihr Notebook Anzeigen Anzeige Funktionen Eingeschaltet: Anzeige leuchtet grün. Netzbetrieb Standby-Modus: blinkt gelb. Zeigt den Status des auf der linken Seite des Akku Computers in das Akkufach eingesetzten Akkus an. Leuchte Daten werden von der Festplatte gelesen oder auf Es erfolgt kein Zugriff auf die Festplatte. diese geschrieben.
Seite 34
Ihr Notebook Kombinationen und Funktionen mit der <Fn>-Taste Kombinationen / Funktion Funktionen Schaltet den eingebauten Lautsprecher aus <Fn> + (F3): Lautsprecherschalter Stellt die Lautstärke der eingebauten Lautsprecher ein. <Fn> + (F4): Lautstärke der Lautsprecher Zur Erhöhung der Lautstärke halten Sie die <Fn>-Taste gedrückt und drücken Sie wiederholt die <F4>-Taste.
Seite 35
Ihr Notebook Kombinationen / Funktion Funktionen Versetzt den Computer in die Energiesparstufe Ruhezusstand (die Stufe <Fn> + (F12): Ruhezustand mit dem niedrigsten Energieverbrauch). Zur Rückkehr in den aktiven Zustand drücken Sie einfach den Netzschalter. Sie können diese Tastenkombinationen stattdessen auch für den Standby verwenden.
Ihr Notebook Das Touchpad Die Tastatur ist mit einem berührungsempfindlichen Zeigegerät ausgerüstet, dem Touchpad (1). Mit Hilfe dieses integrierten Touchpads können Sie den Mauszeiger bewegen sowie Objekte anklicken und ziehen. Vorgang Beschreibung Mauszeiger Fahren Sie mit einem Finger über das positionieren Touchpad, und positionieren Sie den Mauszeiger (2) auf ein Element oder...
Ihr Notebook Verwenden des CD-RW/DVD-ROM-Laufwerks Ihr Notebook ist mit einem CD-RW-/DVD-ROM-Laufwerk ausgestattet. So legen Sie einen Datenträger ein: Schalten Sie den Computer ein. Drücken Sie die Auswurftaste (1), um das Laufwerk zu öffnen. Die Schublade wird herausgefahren. Legen Sie eine CD/DVD mit der Beschriftung nach oben bis zum Einrasten in die Mitte der Schublade. Schließen Sie die Schublade durch behutsames Hineinschieben.
Seite 38
Ihr Notebook Wenn sich der Computer im Standby-Modus oder im Ruhezustand befindet, können Sie keinen Datenträger einlegen oder entnehmen. Achten Sie darauf, dass die DVD-ROM/CD-ROM sicher von den Fingern der Antriebsnabe gehalten wird. Wenn der Datenträger nicht fest sitzt, kann Ihr Laufwerk beschädigt werden und lässt sich dann möglicherweise nicht mehr öffnen.
Seite 39
Ihr Notebook Verwenden der CD-RW-Funktion* Ihr Notebook ist mit einem CD-RW-/DVD-ROM-Laufwerk ausgestattet. Zum Brennen von CDs können Sie CD-RWs und CD-Rs verwenden: Die CD-RW (CD-ReWriteable) ist ein Datenspeichermedium, das zum Beschreiben, Löschen oder Überschreiben mit Programmen oder sonstigen Daten verwendet werden kann. Die CD-R (CD-Recordable) ist ein Datenspeichermedium, das zum nur einmaligen Beschreiben mit einem Programm oder sonstigen Daten verwendet werden kann.
Seite 40
Ihr Notebook Schalten Sie Ihr VAIO-Notebook während des Verwendens der vorinstallierten Software nicht in den Energiesparmodus. * Ultra Speed CD-RW wird nicht unterstützt.
Ihr Notebook DVD-Funktion Zur Gewährleistung einer optimalen Wiedergabequalität Ihrer DVD-ROMs sollten Sie die folgende Empfehlungen beachten. Sie können DVDs mittels eines DVD-ROM-Laufwerks und der WinDVD for VAIO-Software abspielen. Weitere Informationen entnehmen Sie der Hilfe-Datei der WinDVD for VAIO-Software. Schließen Sie vor der Wiedergabe eines DVD-ROM-Films alle geöffneten Anwendungen. Wenn Sie DVD-Filme im Akkubetrieb abspielen, sollten Sie das Energiesparprofil DVD aktivieren.
Ihr Notebook Das Diskettenlaufwerk Ihr Computer wird mit einem herausnehmbaren Diskettenlaufwerk geliefert. Einlegen einer Diskette So legen Sie eine Diskette ein: Halten Sie die Diskette (1) mit dem Etikett nach oben. Schieben Sie die Diskette vorsichtig in das Diskettenlaufwerk (2), bis sie hörbar einrastet.
Ihr Notebook Entfernen einer Diskette So entnehmen Sie eine Diskette: Warten Sie, bis die LED-Anzeige (1) erlischt. Drücken Sie die Auswurftaste (2), um die Diskette zu entnehmen. Drücken Sie nicht die Auswurftaste, solange die LED-Anzeige leuchtet. Andernfalls können Daten verloren gehen.
Ihr Notebook PC Cards Dieser Computer hat einen PC Card-Steckplatz, der PC Cards vom Typ I, II und III unterstützt. Mit PC Cards können Sie tragbare externe Geräte anschließen. Vor dem Einsetzen einer PC Card müssen Sie den Computer nicht herunterfahren. Einsetzen einer PC Card So setzen Sie eine PC Card ein: Schieben Sie die PC Card mit dem Etikett nach oben in einen der PC Card-Steckplätze ein.
Seite 45
Ihr Notebook Einige PC Cards erfordern möglicherweise, dass Sie während Nutzung der PC Card nicht genutzte Geräte ausschalten. Achten Sie darauf, dass Sie die neueste Version des von Ihrem PC Card-Hersteller gelieferten Softwaretreibers verwenden. Taucht im Dialogfeld Gerätemanager das Zeichen „!“ auf, entfernen Sie den Softwaretreiber und installieren Sie ihn neu. Vor dem Einsetzen oder Entfernen einer PC Card müssen Sie den Computer nicht herunterfahren.
Ihr Notebook Entfernen einer PC Card Gehen Sie wie nachstehend beschrieben vor, um die PC Card bei eingeschaltetem Computer zu entnehmen. Wenn die Karte nicht ordnungsgemäß entnommen wird, arbeitet das System u. U. nicht mehr einwandfrei. Wenn Sie eine PC Card bei ausgeschaltetem Computer herausnehmen möchten, können Sie die Schritte 1 bis 7 überspringen.
Seite 47
Ihr Notebook Bei eingesetzter Karte lässt sich der Computer u. U. nicht in den Ruhezustand schalten. Er lässt sich in den Standby-Modus schalten. Es empfiehlt sich, die Karte zu entfernen, bevor der Computer in den Ruhezustand geschaltet wird bzw. wenn er so eingestellt ist, dass er automatisch in den Ruhezustand wechselt und einen Akku als Stromquelle nutzt.
Anzahl von Geräten verwendet werden. Dazu gehören: Audiosysteme Optische Geräte VAIO-Produkte CLIÉ-Handhelds Mobiltelefone. Es gibt momentan zwei verschiedene Typen des Memory Stick™: Den Original-Memory Stick™ in blau. Den weißen MagicGate Memory Stick™. Memory Sticks™ sind erhältlich auf der Sony Style-Website (http://www.sonystyle-europe.com) oder bei Ihrem örtlichen Sony-Händler.
Seite 49
Ihr Notebook Wozu dient der Memory Stick™? Sony möchte die Welt der Kommunikation erweitern und der Transportierbarkeit digitaler Daten Verbreitung verschaffen. Daher haben wir den Memory Stick™ entwickelt, durch den digitale Geräte im Handumdrehen verbunden werden können. Sie können damit Daten in einem Vorgang von einem beliebigen kompatiblen Gerät herunterladen und sie an ein anderes übertragen.
Ihr Notebook Der generische Memory Stick™ Der blaue oder lila Original-Memory Stick™ kann zur Speicherung von Bilddaten aus digitalen Kameras etc. oder von Daten aus dem PC verwendet werden. Damit können Sie verschiedenste Daten zu jeder beliebigen Zeit aufzeichnen, wiedergeben und übertragen. Da er so einfach zu wechseln und so sicher zu transportieren ist, können Sie den Memory Stick™...
Seite 51
Ihr Notebook MagicGate Memory Stick™ Genau wie sein blaues Gegenstück zeichnet der weiße MagicGate Memory Stick™ PC- und Bilddaten auf. Der Unterschied besteht in der Verwendung der MagicGate-Technologie für den Urheberrechtsschutz. Mit dieser Art von Memory Stick™, auch MG Memory Stick™ genannt, sind Ihnen folgende Leistungsmerkmale gegeben: Kapazitätsversionen mit 32, 64 und 128 MB.
Seite 52
MagicGate ist eine Technologie für den Urheberrechtsschutz gemäß den Standards der SDMI (Secure Digital Music Initiative, einer Organisation für den Entwurf genormter Industrienspezifikationen zum Schutz der Urheberrechte digitaler Musik). -Logo weist auf das Urheberrechtsschutzsystem von Sony hin. Es ist kein Hinweis auf die Kompatibilität mit anderen Medien. MagicGate MagicGate ist ein Hinweis auf die vom MagicGate Memory Stick™...
Seite 53
Technologien für den Urheberrechtsschutz bei der elektronischen Verbreitung von Musik zu prüfen. Sony bietet beim MagicGate Memory Stick™ und Memory Stick™ Walkman eine Technologie für den Urheberrechtsschutz gemäß den Standards der SDMI und damit eine Umgebung an, in der Privatpersonen Musikdaten Dritter ohne Furcht vor Verletzung des Urheberrechts aufzeichnen und genießen können.
Zur Zeit sind nahezu 80 Memory Stick™-kompatible Produkte am Markt verfügbar oder zur Einführung angekündigt, vom Camcorder über den tragbaren Music Player bis zum Sprachrekorder und vielen anderen elektronischen Geräten. Sie können den Memory Stick™ momentan auf folgenden Sony-Produkten einsetzen: Visualgeräte: Cybershot-Digitalkamera...
Ihr Notebook Einsetzen eines Memory Stick™ So setzen Sie einen Memory Stick™ ein: Nachdem Sie die Daten vom digitalen Gerät darauf gespeichert haben, legen Sie den Memory Stick™ (1) in den PC Card-Adapter (2). Drücken Sie den Auswurfhebel. Der PC Card-Auswurfhebel springt heraus. Drücken Sie noch einmal den Auswurfhebel.
Ihr Notebook Entfernen eines Memory Stick™ So entfernen Sie einen Memory Stick™: Doppelklicken Sie auf das Symbol Hardware sicher entfernen in der Taskleiste. Das Dialogfeld Hardware sicher entfernen wird eingeblendet. Wählen Sie das zu entfernende Hardware-Gerät aus. Klicken Sie auf Stopp. Wählen Sie im Dialogfeld Hardwarekomponente deaktivieren das Gerät aus, das aus dem System entfernt werden kann.
Ihr Notebook Einrichten des Schreibschutzes für einen Memory Stick™ Memory Sticks™ besitzen einen Schreibschutz, der verhindert, dass wertvolle Daten versehentlich gelöscht oder überschrieben werden. Bewegen Sie den Schalter nach rechts oder links, um den Schreibschutz zu aktivieren oder zu deaktivieren. Auf dem Memory Stick™...
Ihr Notebook ist mit einem internen Modem ausgestattet. Um Mitglied in einem Online-Dienst zu werden, im Internet zu surfen, Ihr Notebook mitsamt Software online registrieren lassen und Verbindung mit dem Sony Kundenservice-Zentrum aufnehmen zu können, müssen Sie Ihren Computer mit einer Telefonleitung verbinden.
Ihr Notebook Verwenden des richtigen Telefonsteckers Wenn zwei Telefonstecker im Lieferumfang enthalten sind, achten Sie darauf, den für das jeweilige Einsatzland richtigen zu verwenden: Deutschland: Nehmen Sie den Telefonsteckeradapter mit dem kleineren Kopf, der auf der Rückseite nicht mit einem weißen Dreieck versehen ist. Bringen Sie den Steckeradapter am Telefonkabel an.
Ihr Notebook Verwenden der Energiesparmodi Wenn Sie Ihren Computer mit einem Akku betreiben, dann können Sie zum Verlängern der Betriebsdauer die Energiesparfunktionen nutzen. Zusätzlich zur normalen Betriebsart (Normalmodus), in der Sie bestimmte Geräte abschalten können, verfügt Ihr Computer über zwei verschiedene Energiesparstufen: Standby und Ruhezustand.
Ihr Notebook Verwenden des Ruhezustands Der Zustand des Systems wird auf der Festplatte gespeichert, und anschließend wird die Stromversorgung abgeschaltet. Die Stromversorgungsanzeige ist in diesem Modus ausgeschaltet. So aktivieren Sie den Ruhezustand: Gehen Sie zu Start > Computer ausschalten. Halten Sie im Fenster Computer ausschalten die <Umschalt>-Taste gedrückt, und klicken Sie auf Ruhezustand.
Anschließen externer Geräte Anschließen externer Geräte Sie können die Funktionen Ihres Computers durch Anschluss oder Verwendung der folgenden externen Geräte erweitern. Vor dem Anschließen externer Geräte sind der Computer und sämtliche Peripheriegeräte abzuschalten. Schließen Sie das Netzkabel erst nach dem Anschluss aller Kabel an. Schalten Sie Ihren Computer erst ein, nachdem alle externen Geräte eingeschaltet wurden.
Anschließen externer Geräte Anschließen eines externen Monitors Sie können einen externen Monitor an Ihr Notebook anschließen. Sie können Ihren Computer z. B. mit den folgenden Geräten verwenden: Computermonitor (Monitor); Multimedia-Computermonitor; Projektor. Schalten Sie Ihren Computer und die Peripheriegeräte aus, und nehmen Sie vor Anschluss des externen Monitors den Netzadapter und das Netzkabel Schließen Sie das Netzkabel erst nach Anschluss aller anderen Kabel an.
Anschließen externer Geräte Anschließen eines Computermonitors So schließen Sie einen Computermonitor an: Verbinden Sie das Monitorkabel (1) mit dem Monitor-/VGA-Anschluss (2) am Computer. Ggf. schließen Sie das eine Ende des Monitor-Netzkabels (3) am Monitor und das andere Ende an einer Netzsteckdose an.
Anschließen externer Geräte Anschließen eines Multimedia-Computermonitors Sie können an Ihr Notebook einen Multimedia-Computermonitor mit eingebauten Lautsprechern und Mikrofon anschließen. So schließen Sie einen Multimedia-Computermonitor an: Verbinden Sie das Monitorkabel (1) mit dem Monitoranschluss (2) am Computer. Verbinden Sie das Lautsprecherkabel (3) mit dem Kopfhöreranschluss (4) am Computer.
Anschließen externer Geräte Anschließen eines Fernsehgeräts So schließen Sie ein Fernsehgerät an: Schließen Sie ein Ende des Audio-/Videokabels (1) (optional) an den AV mini-Anschluss (für TV (NTSC/PAL) und Line-Ausgabe) (2) und das andere Ende am Fernsehgerät an. Schließen Sie das Netzkabel des Fernsehgeräts (3) an einer Steckdose an. Schalten Sie den Eingangskanal des Fernsehgerätes auf externe Eingabe.
Anschließen externer Geräte Anschließen eines Projektors Als externes Display kann auch ein Projektor wie der Sony LCD-Projektor verwendet werden. So schließen Sie einen Projektor an: Schließen Sie das RGB-Monitorkabel (1) am Monitoranschluss (2) an, der durch das Symbol gekennzeichnet ist.
Anschließen externer Geräte Anschließen externer Lautsprecher Durch Anschluss externer Lautsprechern können Sie die Tonqualität des Computers wesentlich verbessern. So schließen Sie externe Lautsprecher an: Schließen Sie das Lautsprecherkabel (1) am Kopfhöreranschluss (2) an. Schließen Sie das andere Ende des Lautsprecherkabels am externen Lautsprecher an. Vor dem Einschalten der externen Lautsprecher sollten Sie die Wiedergabelautstärke geringer einstellen.
Anschließen externer Geräte Anschließen eines externen Mikrofons Ihr VAIO-Notebook ist nicht mit einem internen Mikrofon ausgestattet. Wenn Sie ein Gerät für die Toneingabe benötigen, um beispielsweise im Internet zu chatten, müssen Sie ein externes Mikrofon anschließen. So schließen Sie ein externes Mikrofon an: Schließen Sie das Mikrofonkabel (1) am Mikrofonanschluss (2) an, der durch das Symbol gekennzeichnet ist.
Anschließen externer Geräte Anschließen einer USB-Maus (Universal Serial Bus) Sie können ein USB-Gerät (z. B. Maus, Diskettenlaufwerk, Tastatur, Drucker usw.) an Ihren Computer anschließen. Sie brauchen den Computer vor dem Anschließen oder Entfernen eines USB-Geräts nicht auszuschalten. Ggf. müssen vor Verwendung des USB-Geräts die mit dem jeweiligen Gerät gelieferten Gerätetreiber zu installieren.
Anschließen externer Geräte Anschließen eines Druckers Sie können einen Windows-kompatiblen Drucker an Ihr Notebook anschließen. Anschließen eines Druckers am USB-Anschluss Sie können einen mit Ihrer Windows-Version kompatiblen USB-Drucker an Ihren Computer anschließen. So schließen Sie einen Drucker am USB-Anschluss an: Schließen Sie ein optionales USB-Druckerkabel (1) am USB-Anschluss an (2), der durch das Symbol Ihrem Computer und Drucker zu erkennen ist.
Anschließen externer Geräte Anschließen eines Druckers am Druckeranschluss So schließen Sie einen Drucker am Druckeranschluss an: Schließen Sie das mit dem Drucker gelieferte Druckerkabel (1) am Druckeranschluss (2) an, der anhand des Symbols zu erkennen ist. Schließen Sie das Druckernetzkabel (3) an einer Netzsteckdose an.
Seite 73
Anschließen externer Geräte Anschließen eines i.LINK™-Geräts Ihr Computer ist mit einem i.LINK™-Anschluss (IEEE1394) ausgestattet, der für den Anschluss eines i.LINK™ Geräts, z. B. eines digitalen Camcorders, oder eines zweiten VAIO-Notebooks dient, um Dateien kopieren, löschen oder bearbeiten zu können. Der i.LINK™-Anschluss Ihres Notebooks versorgt externe Geräte, die in der Regel von i.LINK™-Anschlüssen betrieben werden, nicht mit Strom.
Ende am DV-Ausgang (3) (DV Out) des Digitalcamcorders an. Starten Sie die Anwendung DVgate. Bei den Digitalcamcordern von Sony sind die Anschlüsse mit der Bezeichnung DV Out (DV-Ausgang), DV In/Out (DV-Ein-/ Ausgang) oder i.LINK™ i.LINK™-kompatibel. In der Abbildung ist der Digitalcamcorder von Sony als Beispiel dargestellt.
Anschließen externer Geräte Anschließen an ein Netzwerk (LAN) Sie können Ihren Computer mithilfe eines Ethernet-Kabels an ein Netzwerk des Typs 10BASE-T/100BASE-TX anschließen. Fragen Sie Ihren Netzwerkadministrator nach den erforderlichen Einstellungen und Geräten für den Netzwerkanschluss. Mit den Standardeinstellungen lässt sich der Computer an das Netzwerk anschließen. Ausführliche Informationen zum Anschließen Ihres Notebooks an ein Netzwerk entnehmen Sie dem Abschnitt Fehlerbehebung auf der VAIO-Link- Website: Wie behebe ich Netzwerkprobleme?
Problem? - Hier ist die Lösung Problem? - Hier ist die Lösung In diesem Abschnitt wird beschrieben, wie Sie von Sony Hilfe erhalten können. Ebenfalls enthalten sind Hinweise zur Fehlerbehebung. Sony-Kundendienstoptionen Sony bietet verschiedene Kundendienstoptionen für Ihren Computer. Weitere Informationen zu der...
Seite 77
Problem? - Hier ist die Lösung Fehlerbehebung Dieser Abschnitt gibt Hilfestellung bei Problemen, die bei der Nutzung Ihres Notebooks auftreten können. Für viele Probleme gibt es eine einfache Lösung. Bitte befolgen Sie diese Lösungsvorschläge, bevor Sie sich mit VAIO-Link in Verbindung setzen. Computer und Software (Seite 77) Das Display...
Problem? - Hier ist die Lösung Computer und Software Mein Computer lässt sich nicht starten Prüfen Sie, ob der Computer an eine Stromquelle angeschlossen und eingeschaltet ist. Prüfen Sie, ob die Stromversorgungsanzeige über der Tastatur leuchtet. Prüfen Sie, ob der Akku ordnungsgemäß im Computer eingesetzt und geladen ist. Vergewissern Sie sich, dass sich keine Diskette im Diskettenlaufwerk befindet.
Seite 79
Problem? - Hier ist die Lösung Schalten Sie den Computer ein, und drücken Sie beim Anzeigen des Sony-Logos die Taste <F2>. Daraufhin wird das BIOS-Setupmenü angezeigt. Stellen Sie das Datum (Monat/Tag/Jahr) ein. Drücken Sie die Eingabetaste. Drücken Sie die Pfeiltasten, um System Time zu wählen.
Seite 80
Problem? - Hier ist die Lösung Funktioniert dies nicht, drücken Sie den Netzschalter, und halten Sie ihn für mindestens vier Sekunden gedrückt. Dadurch wird die Stromversorgung abgeschaltet. Ziehen Sie den Netzstecker des Netzadapters aus der Steckdose, und entfernen Sie den Akku aus Ihrem Computer.
Seite 81
Problem? - Hier ist die Lösung Mein Touchpad interpretiert ein einfaches Klicken als Doppelklick Klicken Sie in der Systemsteuerung auf das Symbol Maus, und ändern Sie die Tastenkonfiguration im Dialogfeld Eigenschaften von Maus. Einer der Tasten wurde der Doppelklick zugeordnet. Die Maus funktioniert nicht Bei Verwendung einer USB-Maus prüfen Sie, ob der entsprechende Treiber sowie die erforderliche Software richtig installiert sind.
Problem? - Hier ist die Lösung Das Display Mein Flüssigkristalldisplay (LCD) zeigt überhaupt nichts an Prüfen Sie, ob der Computer an eine Stromquelle angeschlossen und eingeschaltet ist. Prüfen Sie, ob die Stromversorgungsanzeige über der Tastatur leuchtet. Prüfen Sie, ob der Akku ordnungsgemäß im Computer eingesetzt und geladen ist. Stellen Sie die Helligkeit des Displays ein.
Problem? - Hier ist die Lösung CDs und Disketten Ich kann die Schublade meines Laufwerks nicht öffnen Prüfen Sie, ob der Computer eingeschaltet ist. Drücken Sie die Auswurftaste am Laufwerk. Führt das Drücken der Auswurftaste nicht zum Öffnen der Schublade, können Sie einen dünnen und spitzen Gegenstand in die kleine Öffnung rechts bzw.
Seite 84
Problem? - Hier ist die Lösung Wenn Sie Ton hören, aber kein Bild angezeigt wird, ist die Bildauflösung Ihres Computers zu hoch eingestellt. Reduzieren Sie die Auflösung in der Systemsteuerung unter Anzeige. Wenn Sie nur das Bild sehen, aber keinen Ton hören können, führen Sie die folgenden Prüfschritte aus: Vergewissern Sie sich, dass die Stummeinstellung an Ihrem DVD-Player ausgeschaltet ist.
Seite 85
Problem? - Hier ist die Lösung Ich kann mit meinem Diskettenlaufwerk keine Disketten beschreiben Die Diskette ist schreibgeschützt. Deaktivieren Sie den Schreibschutz, oder verwenden Sie eine nicht schreibgeschützte Diskette. Prüfen Sie, ob die Diskette richtig in das (optionale) Diskettenlaufwerk eingelegt ist. Ihre Diskette ist möglicherweise beschädigt.
Problem? - Hier ist die Lösung Audiowiedergabe Meine Lautsprecher funktionieren nicht - kein Ton Die eingebauten Lautsprecher können abgeschaltet sein. Zum Einschalten der Lautsprecher drücken Sie <Fn>+<F3>. Die Lautstärkeregelung ist u. U. auf ganz leise eingestellt. Zur Erhöhung der Lautstärke, halten Sie die <Fn>-Taste gedrückt und drücken Sie wiederholt die <F4>-Taste.
Problem? - Hier ist die Lösung Modem Mein internes Modem funktioniert nicht Prüfen Sie, ob das Telefonkabel an Ihren Computer angeschlossen ist. Prüfen Sie, ob die Telefonleitung an das Telefonnetz angeschlossen ist. Die Telefonleitung lässt sich prüfen, indem Sie ein normales Telefon anschließen, den Hörer abnehmen und darauf achten, ob Sie das Freizeichen hören.
Seite 88
Problem? - Hier ist die Lösung Die Datenübertragungsrate meines Modems ist zu niedrig Die Modemverbindung wird von vielen Faktoren beeinflusst, wie u. a. durch Störungen in Telefonleitungen oder Kompatibilität der beteiligten Geräte (wie z. B. Faxgeräte oder andere Modems). Wenn Sie Grund zu der Annahme haben, dass Ihr Modem nicht optimal mit anderen PC-Modems, Faxgeräten oder Ihrem Internet-Diensteanbieter zusammenarbeitet, prüfen Sie Folgendes: Lassen Sie Ihre Telefonleitung auf Leitungsstörungen überprüfen.
Geräte. Überprüfen Sie die Verbindungen, und schalten Sie die Geräte danach wieder ein. Verwenden Sie den manuellen Import/Export in DVGate Motion, wenn Probleme mit Kameras von Fremdherstellern auftreten. Es wird dringend empfohlen, nur i.LINK™-Kabel von Sony zu verwenden, da andernfalls Probleme mit den i.LINK™-Geräten auftreten können. Meine PC Card funktioniert nicht ®...
Seite 90
Sie zunächst, den Druckanschlussmodus zu ändern. So ändern Sie den Druckanschlussmodus: Starten Sie den Computer neu. Drücken Sie die Taste <F2>, sobald das Sony-Logo angezeigt wird. Jetzt befinden Sie sich im BIOS. Gehen Sie zum Menü Advanced.
Problem? - Hier ist die Lösung Digitale Videoaufnahmen und DVgate Beim Übertragen von Bildern mit DVgate an ein digitales Videogerät erscheint die Meldung: Übertragung an DV-Gerät fehlgeschlagen. Prüfen Sie die Strom- und Kabelanschlüsse am DV-Gerät, und wiederholen Sie den Vorgang... Schließen Sie alle offenen Anwendungen, und starten Sie Ihren Computer neu.
Ihr Notebook und die Arbeitsspeichermodule verwenden hochpräzise Bauteile und spezielle elektronische Anschlüsse. Zur Vermeidung von Beschädigungen und zur Wahrung Ihrer Garantieansprüche empfiehlt Sony Ihnen: neue Speichermodule nur von Ihrem Fachhändler zu beziehen und installieren zu lassen, die Speichermodule nicht selbst zu installieren, wenn Sie mit der Erweiterung des Arbeitsspeichers eines Notebooks nicht vertraut sind.
Seite 93
Vorsichtsmaßnahmen Bei der in diesem Dokument beschriebenen Vorgehensweise wird davon ausgegangen, dass Sie mit der allgemeinen Terminologie in Verbindung mit PCs und den Sicherheitsmaßnahmen sowie den Vorschriften über die Verwendung und Änderung von elektronischen Geräten vertraut sind. Trennen Sie das System vor dem Öffnen des Geräts von der Stromversorgung und von Telekommunikationsverbindungen, Netzwerken oder Modems.
Vorsichtsmaßnahmen Hinzufügen oder Entfernen von Speichermodulen So entfernen und setzen Sie ein Speichermodul ein: Fahren Sie Ihren Computer herunter, und trennen Sie die Verbindung aller externen Geräte. Ziehen Sie den Netzstecker des Computers ab, und entnehmen Sie den Akku / die Akkus.
Seite 95
Vorsichtsmaßnahmen Schließen Sie die Abdeckung und ziehen Sie die Schraube vorsichtig fest. Setzen Sie die Akkus wieder ein, und schalten Sie den Computer ein.
Vorsichtsmaßnahmen Andere Vorsichtsmaßnahmen Umgang mit der Festplatte (Seite 96) Umgang mit dem LCD-Display (Seite 96) Umgang mit der Stromquelle (Seite 97) Umgang mit Ihrem Notebook (Seite 98) Umgang mit Disketten (Seite 99) Umgang mit CDs (Seite 100) Umgang mit den Akkus (Seite 100) Umgang mit Kopfhörern (Seite 101)
Vorsichtsmaßnahmen Umgang mit der Festplatte Die Festplatte hat eine hohe Speicherdichte und liest oder schreibt Daten in kürzester Zeit. Andererseits ist sie sehr anfällig gegenüber mechanischen Erschütterungen, Stößen oder Staub. Obwohl die Festplatte über eine Sicherheitsvorrichtung verfügt, die Datenverluste durch mechanische Erschütterung, Stöße oder Staub vermeiden soll, sollten Sie vorsichtig mit Ihrem Computer umgehen.
Vorsichtsmaßnahmen Ein Störbild kann dann auf dem Display erscheinen, wenn dasselbe Bild über eine lange Zeit dargestellt wird. Das Störbild verschwindet nach einiger Zeit. Störbilder können durch Verwendung eines Bildschirmschoners vermieden werden. Während des Betriebs wird das Display warm. Dies ist normal und kein Anzeichen für einen Fehler. Das Display wird unter Verwendung hochpräziser Technologien gefertigt.
Vorsichtsmaßnahmen Umgang mit Ihrem Notebook Reinigen Sie das Gehäuse mit einem weichen, trockenen Tuch. Sie können auch ein weiches Tuch verwenden, das mit einer milden Reinigungsmittellösung angefeuchtet wurde. Verwenden Sie unter keinen Umständen Scheuerschwämme und Scheuer- oder Lösungsmittel wie Alkohol oder Benzin, da diese die Oberfläche Ihres Computers beschädigen können.
Vorsichtsmaßnahmen Der Computer erzeugt Hochfrequenzsignale, die den Rundfunk- oder Fernsehempfang stören können. Sollte dies der Fall sein, stellen Sie den Computer in ausreichendem Abstand zu den betroffenen Geräten auf. Benutzen Sie nur die angegebenen externen Geräte; andernfalls können Probleme auftreten. Verwenden Sie keine abgeschnittenen oder beschädigten Verbindungskabel.
Vorsichtsmaßnahmen Umgang mit CDs Berühren Sie die Oberfläche der CD nicht. Biegen Sie die CD nicht, und lassen Sie sie nicht fallen. Fingerabdrücke und Staub auf der Oberfläche der CD können zu Lesefehlern führen. Ein richtiger Umgang mit der CD ist wesentlich für die Erhaltung ihrer Zuverlässigkeit. Verwenden Sie keine Lösungsmittel wie Benzin, Verdünner, Haushaltsreiniger oder Antistatik-Sprays, da diese die CD beschädigen können.
Vorsichtsmaßnahmen Wenn Sie den Computer längere Zeit nicht benutzen, nehmen Sie den Akku aus dem Computer heraus, um ihn vor Schaden zu bewahren. Bleibt die Akkukapazität nach vollständiger Ladung weiterhin niedrig, hat der Akku das Ende seiner Lebensdauer erreicht und sollte ausgetauscht werden. Ein vollständiges Entladen des Akkus ist vor dem Nachladen nicht erforderlich.
Vorsichtsmaßnahmen Umgang mit Memory Sticks™ (optionales Zubehör) Berühren Sie den Anschluss weder mit den Fingern noch mit metallischen Gegenständen. Bringen Sie nur das mitgelieferte Etikett auf dem Memory Stick™ an. Vermeiden Sie jedes Biegen, Fallen oder Stoßen des Memory Sticks™. Memory Sticks™...
Seite 104
Glossar Glossar Dieser Abschnitt umfasst eine Zusammenstellung von Begriffen, die im vorliegenden Handbuch verwendet werden. Diese Begriffsliste, versehen mit den entsprechenden Definitionen, soll Ihnen das Verständnis Ihres VAIO-Computers erleichtern. Begriff Definition 10BASE-T/100BASE-TX Ein Ethernet-System, das Datenübertragungsgeschwindigkeiten von 10 Mbit/s (Megabit pro Sekunde) und 100 Mbit/s bietet 100BASE-TX ist das direkte Nachfolgeprodukt von 10BASE-T.
Seite 105
Glossar Begriff Definition Betriebssystem Das Betriebssystem ist die Software, die alle auf dem Computer befindlichen Programme verwaltet. Es definiert, wie der Computer Daten von seiner Festplatte und anderen Speichermedien oder Hardwaregeräten liest und auf diese schreibt. Windows 2000, Windows Millennium Edition, Windows XP Professional und Windows XP Home Edition sind Beispiele für Betriebssysteme, die auf VAIO Computern installiert sein können.
Seite 106
Glossar Begriff Definition Ethernet Ethernet ist die am häufigsten implementierte LAN-Technik (Local Area Network). Das unter dem Namen 10BASE-T bekannte Ethernet-System ermöglicht Datenübertragungen mit einer Geschwindigkeit von 10 Mbit/s (Megabit pro Sekunde). Eine neuere Version von Ethernet, 100BASE-T, erreicht Übertragungsgeschwindigkeiten von bis zu 100 Mbit/s. Gigabit Ethernet unterstützt Übertragungsgeschwindigkeiten von bis zu 1 Gigabit (1000 Megabit) pro Sekunde.
Seite 107
Glossar Begriff Definition Kurzform für Liquid Crystal Display. Eine Flachbildschirmtechnik für Notebooks, bei der mit Hilfe von Flüssigkristallen (und Lichtpolarisation) scharfe , flimmerfreie Bilder auf einem Bildschirm angezeigt werden, die sich aus Millionen kleinster Zellen zusammensetzen. Farbe wird hierbei mittels zweier Grundtechniken erzeugt: Die Passivmatrix, die die preiswertere der beiden Techniken ist, und die Aktivmatrix –Technik (oder TFT), die bessere Qualität gewährleistet, jedoch kostspieliger ist.
Seite 108
Glossar Begriff Definition Partition Eine Partition ist ein logischer Abschnitt auf einer Festplatte in einem Computer. Eine Festplatte mit zwei Partitionen enthält in der Regel die Laufwerke C: und D: . Die Einteilung der Festplatte in Partitionen ist vor allem dann sinnvoll, wenn auf dem Computer mehrere Betriebssysteme ausgeführt werden oder eine klare Trennung von Datendateien und Programmdateien vorgenommen werden soll.
Seite 109
Glossar Begriff Definition PS/2 Ein bestimmter Maus- oder Tastaturanschluss. PSTN (Telefonnetz) PSTN (Public Switched Telephone Network) bezeichnet den alten Telefonservice der nationalen Telekommunikationsnetze, bei denen die Stimmübertragung durch analoge Signale erfolgte. Kurzform für Random Access Memory. Der Arbeitsspeicher, der verwendet wird, um Programme auszuführen und gegenwärtig verwendete Daten zu speichern.
Seite 110
Kurzform für Video Audio Integrated Operation. Ein Markenname für Sonys PC-Produkte, Peripheriegeräte, Zubehörteile und Software. Artikel mit dem Namen VAIO sind allesamt so konzipiert, dass sie die AV- (Audio-Video) und IT- (Information Technology) Fähigkeiten von Sony voll ausnützen. Ein WAN (Wide Area Network) ist ein Netzwerk von Computern, die über ein relativ großes geografisches Gebiet verteilt sind.
