Produktbeschreibung

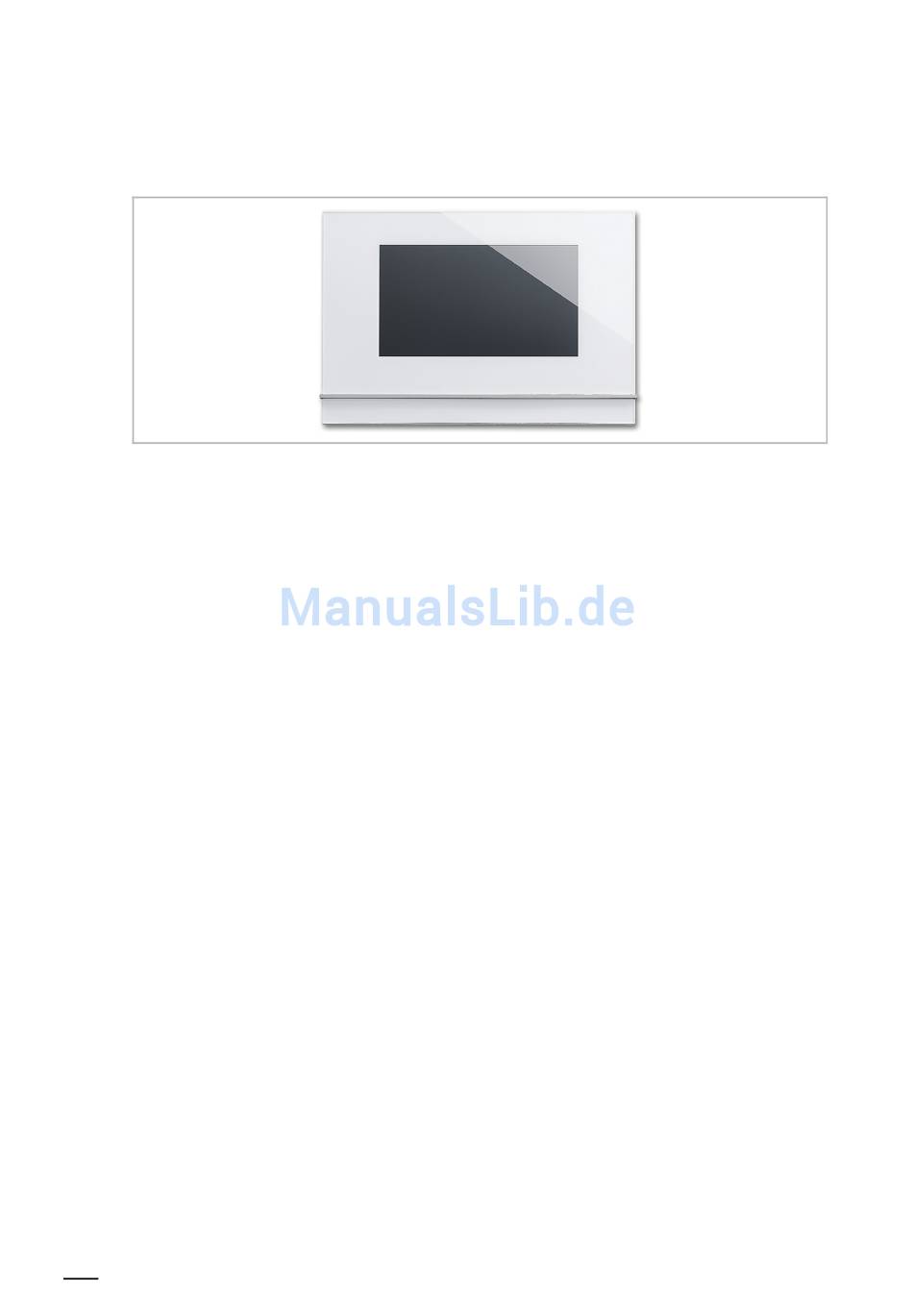

Abb. 1:
Produktübersicht
Der Busch-SmartTouch
Türkommunikationssystem und zur Darstellung und Bedienung von KNX-Standardfunktionen
(siehe Kapitel 4.4 „Funktionsübersicht KNX" auf Seite 17). Es besitzt ein kapazitives Touch-
Display mit 1024 x 600 Bildpunkten.
Das Produkt ist Teil des ABB-Welcome Türkommunikationssystems und arbeitet ausschließlich
mit den Komponenten dieses Systems zusammen.
Das Touchpanel wird mit beiden Bussystemen, dem ABB i-bus
Bus verbunden. Die Übertragung der Audio/Video-Signale und die Spanungsversorgung des
Geräts erfolgt ausschließlich über den ABB-Welcome Bus. Das heißt, es ist mindestens eine
ABB-Welcome Systemzentrale oder eine Zusatz-Spannungsversorgung vorzusehen, um die
Spannungsversorgung des Touchpanels sicher zu stellen.
Es ist auch möglich, das Touchpanel ohne einen Anschuss zum ABB-Welcome Bus zu
betreiben. Das heißt, es ist eine Zusatz-Spannungsversorgung vorzusehen, um die
Spannungsversorgung des Touchpanels sicher zu stellen.
Es können bis zu 16 KNX-Funktionen auf einer Bedienseite positioniert werden. Und es sind bis
zu 30 Bedienseiten mit insgesamt 480 Bedienelementen möglich. Das Raumtemperaturregler-
und das Szenen-Bedienelement belegen jeweils zwei Funktionsplätze. Das Audio-
Bedienelement belegt mindestens vier Funktionsplätze.
Das Gerät kann auch für die Anzeige von Stör- und Alarmmeldungen verwendet werden.
Das KNX-Touchpanel wird mit dem Inbetriebnahmetool konfiguriert. Das Inbetriebnahmetool ist
in der ETS eingebettet und ermöglicht den direkten Zugriff auf Gruppenadressen und Flags von
Kommunikationsobjekten. Die Bedienelemente bestehen aus frei programmierbaren
Touchflächen.
Technisches Handbuch 2CKA001373B9264
7'' dient als Video-Innenstelle für das ABB-Welcome
®
Produktbeschreibung
®
KNX und dem ABB-Welcome
