Montageablauf
Umwälzpumpe austauschen

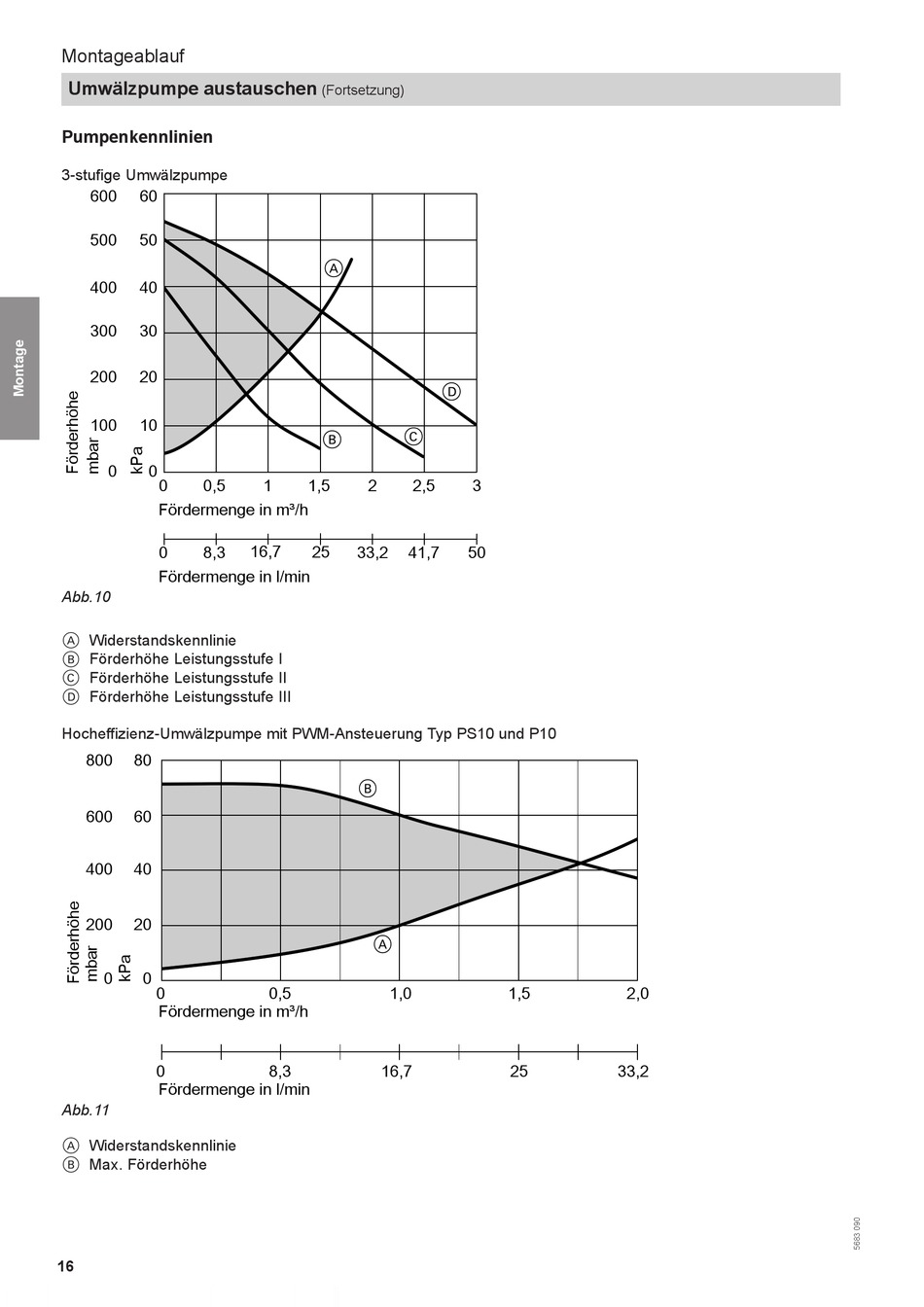

Pumpenkennlinien

3-stufige Umwälzpumpe
600 60
500 50
400 40
300 30
200 20
100 10
0 0
0 0,5
Fördermenge in m³/h
0 8,3
Fördermenge in l/min
Abb.10
Widerstandskennlinie
A
Förderhöhe Leistungsstufe I
B
Förderhöhe Leistungsstufe II
C
Förderhöhe Leistungsstufe III
D
Hocheffizienz-Umwälzpumpe mit PWM-Ansteuerung Typ PS10 und P10
800 80
600 60
400 40
200 20
0 0
0
Fördermenge in m³/h
0
Fördermenge in l/min
Abb.11
Widerstandskennlinie
A
Max. Förderhöhe
B
16
(Fortsetzung)
A
C
B
1 1,5 2 2,5
16,7
25
33,2 41,7
B
A
0,5 1,0
8,3 16,7
D
3
50
1,5
25
2,0
33,2
