Hydraulisch anschließen
(Fortsetzung)

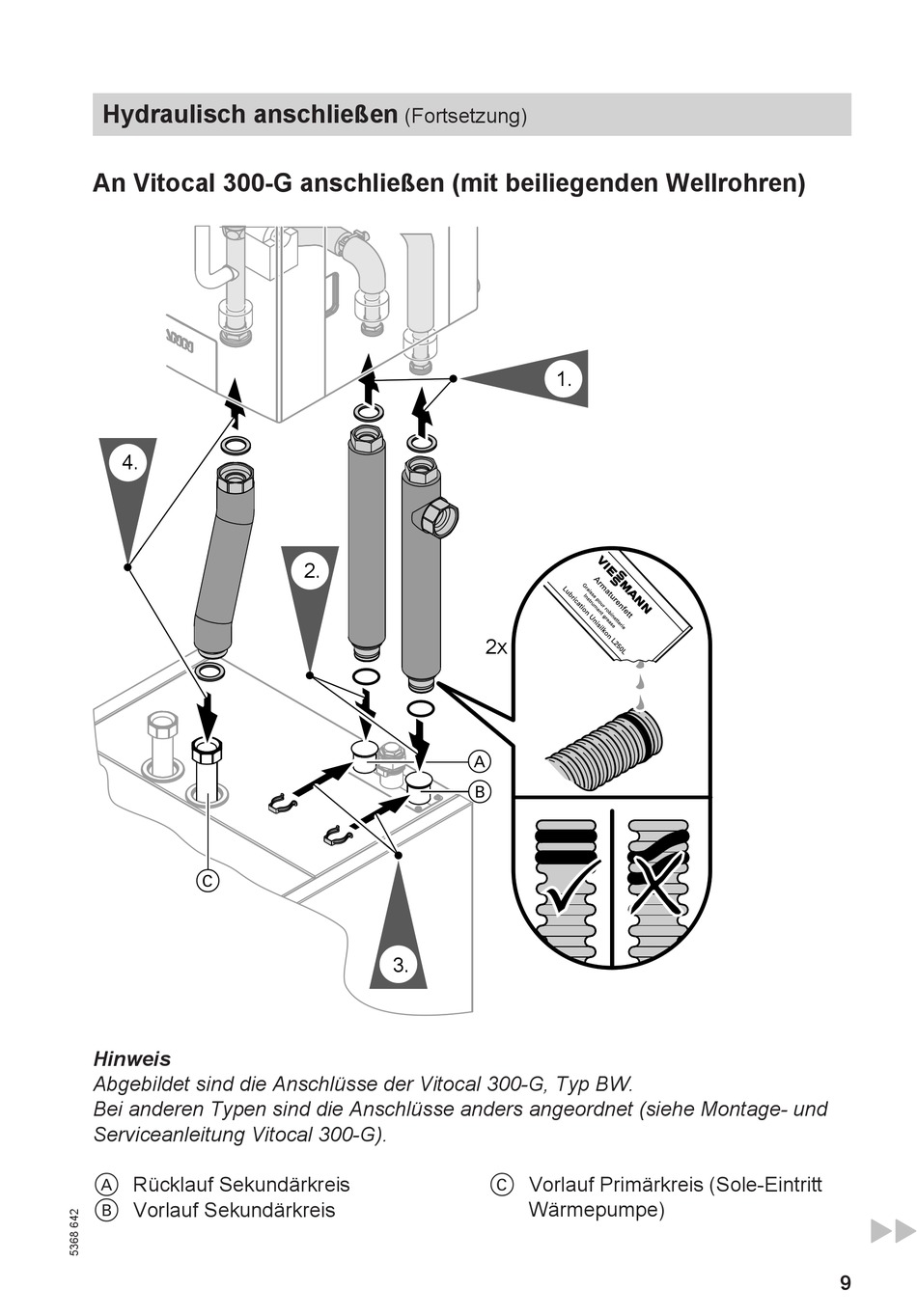

An Vitocal 300-G anschließen (mit beiliegenden Wellrohren)
1.
4.
2.
2x
A
B
C
3.
Hinweis
Abgebildet sind die Anschlüsse der Vitocal 300-G, Typ BW.
Bei anderen Typen sind die Anschlüsse anders angeordnet (siehe Montage- und
Serviceanleitung Vitocal 300-G).
A Rücklauf Sekundärkreis C Vorlauf Primärkreis (Sole-Eintritt
B Vorlauf Sekundärkreis Wärmepumpe)
