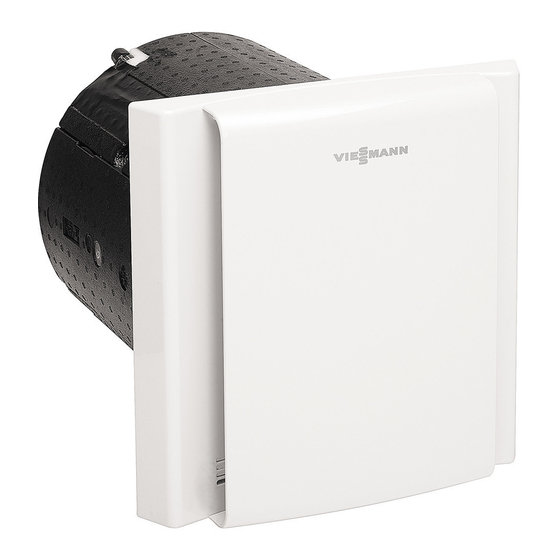

Viessmann VITOVENT 200-D Bedienungsanleitung
Vorschau ausblenden Andere Handbücher für VITOVENT 200-D:
Inhaltsverzeichnis

Werbung

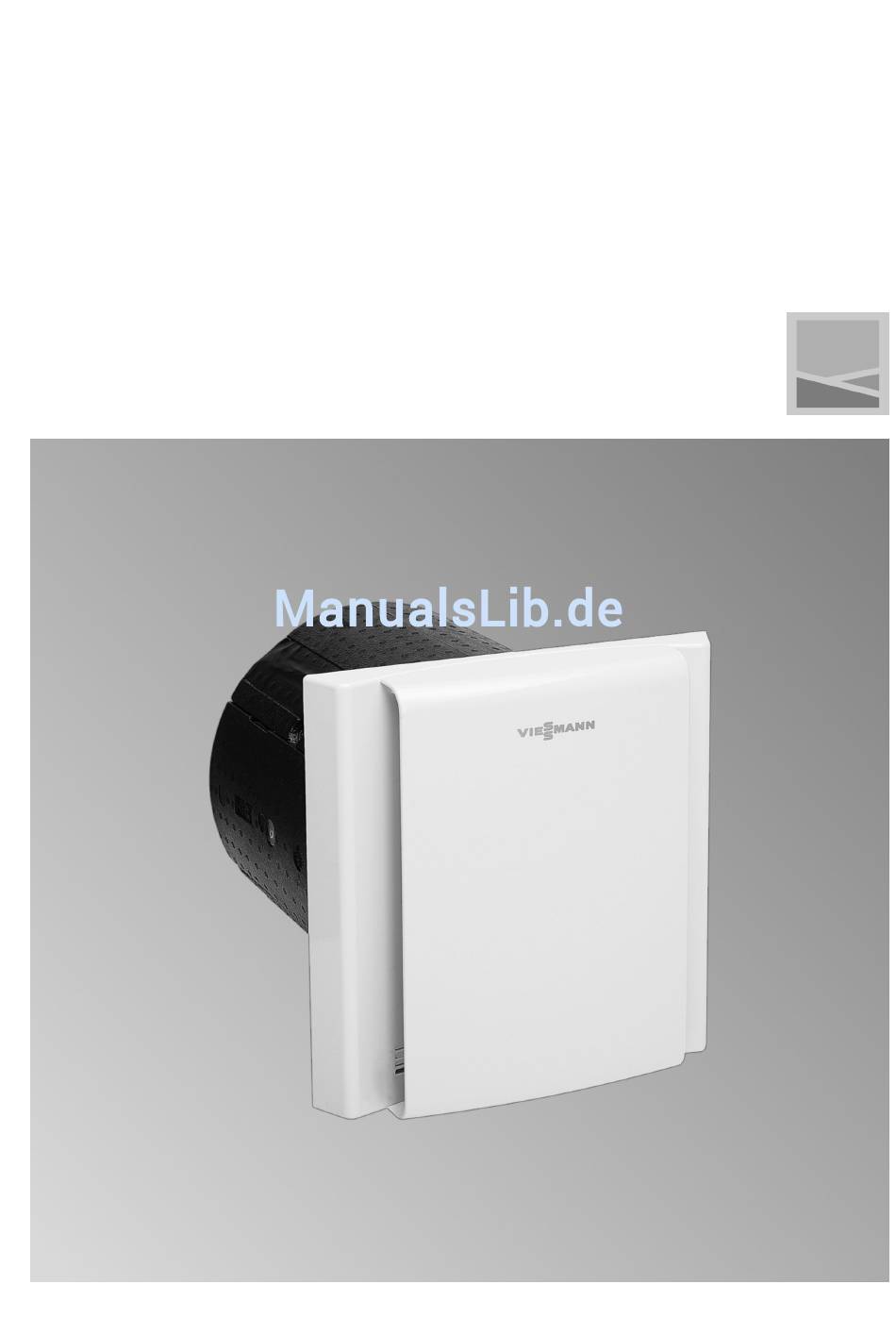

VIESMANN
Bedienungsanleitung
für den Anlagenbetreiber
Dezentrales Wohnungslüftungs-System mit Wärmerückgewinnung
für max. Luftvolumenstrom 55 m
3
/h
Typ HR B55, HRM B55 und HRV B55
VITOVENT 200-D
Bitte aufbewahren!
5699 345
2/2016

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Viessmann VITOVENT 200-D

  • Seite 1 VIESMANN Bedienungsanleitung für den Anlagenbetreiber Dezentrales Wohnungslüftungs-System mit Wärmerückgewinnung für max. Luftvolumenstrom 55 m Typ HR B55, HRM B55 und HRV B55 VITOVENT 200-D Bitte aufbewahren! 5699 345 2/2016...
  • Seite 2 Sicherheitshinweise Für Ihre Sicherheit Bitte befolgen Sie diese Sicherheitshinweise ■ Verkleidungen nicht abbauen. genau, um Gefahren und Schäden für Men- ■ Anbauteile oder installiertes Zubehör nicht verändern schen und Sachwerte auszuschließen. oder entfernen. Rohrverbindungen nicht öffnen oder nachziehen. ■ Erläuterung der Sicherheitshinweise Gefahr Gefahr Heiße Oberflächen können Verbrennungen zur...
  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Zuerst informieren Symbole ....................Fachbegriffe ................... Bestimmungsgemäße Verwendung ............Gerätebeschreibung ................Vitovent 200-D, Typ HR B55 ............... ■ Vitovent 200-D, Typ HRM B55 ............■ Vitovent 200-D, Typ HRV B55 ............■ Erstinbetriebnahme ................Zulässige Umgebungsbedingungen ........... ■...
  • Seite 4 Inhaltsverzeichnis Inhaltsverzeichnis (Fortsetzung) Anhang Begriffserklärungen ................23 Abluft ....................23 ■ Abtauen ....................23 ■ Außenluft .................... 23 ■ Betriebsart ..................23 ■ Druckungleichgewicht ................. 23 ■ Fensterlüftung ..................23 ■ Fortluft ....................23 ■ Gaskonzentration ................23 ■ Luftfeuchte ..................24 ■...
  • Seite 5: Zuerst Informieren

    Zuerst informieren Symbole Symbol Bedeutung Verweis auf anderes Dokument mit weiter- führenden Informationen Arbeitsschritt in Abbildungen: Die Nummerierung entspricht der Reihen- folge des Arbeitsablaufs. Warnung vor Sach- und Umweltschäden Spannungsführender Bereich Besonders beachten. Bauteil muss hörbar einrasten. ■ oder Akustisches Signal ■...
  • Seite 6: Gerätebeschreibung

    Lüftungssystems in ihrer bestimmungsge- mäßen Funktion verändert werden. Gerätebeschreibung Vitovent 200-D, Typ HR B55 Mit Vitovent 200-D können einzelne Räume kontrolliert Lüftungsstufen be- und entlüftet werden. Der eingebaute Zuluftfilter reduziert den Anteil von Abhängig von der Situation im Raum stehen 4 Lüf- Staub und Pollen in der Zuluft.
  • Seite 7: Vitovent 200-D, Typ Hrv B55

    Vitovent 200-D, Typ HRV B55 Dieses Lüftungsgerät beinhaltet den gesamten Funkti- Sinkt die Außenlufttemperatur unter -2 °C, arbeitet das onsumfang von Vitovent 200-D, Typ HRM B55. Vorheizregister im Intervallbetrieb. Darüber hinaus ist das Lüftungsgerät mit einem integ- Sinkt die Außenlufttemperatur unter -10 °C, arbeitet rierten Vorheizregister ausgestattet, das bei kalten das Vorheizregister im Dauerbetrieb.
  • Seite 8: Tipps Zum Energiesparen

    Vitovent 200-D, Typ HRM und HRV B55). Erhöhte Lufttemperatur im Raum, z. B. in Sommer- nächten: Siehe Seite 12. Falls es draußen kühler ist als drinnen, stellen Sie ■ „Zuluftbetrieb“ ein ( , nur Vitovent 200-D, Typ HRM und HRV B55).
  • Seite 9: Über Die Bedienung

    Innenwandblende Bedieneinheit Tasten Display Funk-Bedienschalter (Zubehör) Nur für Vitovent 200-D, Typ HRM und HRV B55. Einige Einstellungen an Ihren Lüftungsgeräten können Sie an den Funk-Bedienschaltern vornehmen. Die Funk-Bedienschalter senden nur Signale, sobald Sie eine Taste drücken (hörbares Klicken). Für den Betrieb sind keine Batterien erforderlich.
  • Seite 10: Wie Sie Bedienen

    Um die gewünschte Betriebsart einzustellen, drücken Sie die Einstelltasten. Bedieneinheit ■ : Siehe Seite 9. ■ Funk-Bedienschalter (nur Vitovent 200-D, Typ HRM und HRV B55) : Siehe Seite 9. Die eingestellte Betriebsart wird im Display angezeigt. Hinweis Detaillierte Informationen zu den Betriebsarten: Siehe...
  • Seite 11: Ein- Und Ausschalten

    Ein- und Ausschalten Lüftungsgerät einschalten Die Netzspannung ist ausgeschaltet. Betriebsart „Aus“ ist eingeschaltet: Siehe Seite 12. Schalten Sie den Hauptschalter ein (falls vorhan- ■ den). Stellen Sie die gewünschte Betriebsart ein: Siehe Oder Seite 10. ■ Schalten Sie die Sicherung in der Stromkreisvertei- Die eingestellte Betriebsart wird im Display angezeigt.
  • Seite 12: Funktionen Betriebsarten

    Raum. Stellen Sie diese Betriebsart nur für kurze Zeit ein, z. B. während Sie die Filter reinigen oder austauschen. Automatikbetrieb Nur bei Vitovent 200-D, Typ HRM und HRV B55 Mit Luftqualitätssensor ■ Anzeige im Display: „A“ Raumlüftung mit Wärmerückgewinnung ■...
  • Seite 13: Grundlüftung

    ■ Nutzung des Raums durch viele Personen, z. B. bei einer Feier Zuluftbetrieb Nur bei Vitovent 200-D, Typ HRM und HRV B55 Im „Zuluftbetrieb“ gelangt die Zuluft ohne Wärmerück- gewinnung in den Raum. Über das Lüftungsgerät wird ■ Anzeige im Display: Raumbelüftung ohne Wärmerückgewinnung...
  • Seite 14: Abluftbetrieb

    Fenster und Türen schwer öffnen. Wir empfehlen daher, den „Zuluftbetrieb“ nicht dauer- haft einzustellen. Abluftbetrieb Nur bei Vitovent 200-D, Typ HRM und HRV B55 Auf diese Weise können Sie Ihren Raum entfeuchten, ■ Anzeige im Display: z. B. nach einem langen Duschbad.
  • Seite 15: Einstellungen Einstellungen Im Bedienermenü

    Einstellungen Einstellungen im Bedienermenü Bedienermenü aufrufen und Menüpunkt auswählen 1. Drücken Sie für ca. „3 s“ bis „M“ angezeigt wird. Hinweis Zur Bestätigung blinkt die Anzeige einmal. 2. Wählen Sie mit den Menüpunkt aus. Nach 3 min ohne Eingabe kehrt das Gerät zur Grund- anzeige zurück.
  • Seite 16: Nachtbetrieb Einstellen

    Einstellungen Einstellungen im Bedienermenü (Fortsetzung) Nachtbetrieb einstellen Beispiel: Folgende Einstellung muss um 22 Uhr vorgenommen Das Gerät soll täglich um 22 Uhr in die Betriebsart werden: „Reduzierte Lüftung“ umschalten und um 6 Uhr in die Wählen Sie im Bedienermenü unter Menüpunkt „T“ vorherige Betriebsart zurückkehren.
  • Seite 17: Luftvolumenströme Einstellen

    Einstellungen Erweiterte Einstellungen im Servicemenü (Fortsetzung) Luftvolumenströme einstellen Hinweis Um die Luftvolumenströme der einzelnen Betriebsar- Damit Ihr Gerät optimal auf den Raum angepasst ist, ten festzulegen, können Sie zwischen den Einstellun- empfehlen wir, die folgende Einstellung nur in Abspra- gen V1, V2, V3 oder V4 auswählen. che mit Ihrem Fachbetrieb vorzunehmen.
  • Seite 18: Was Ist Zu Tun? Luftaustausch Zu Gering

    Was ist zu tun? Luftaustausch zu gering Ursache Behebung Das Lüftungsgerät ist ausgeschaltet. Keine Anzeige im Schalten Sie den Hauptschalter ein (falls vorhanden). ■ Display Schalten Sie die Sicherung in der Stromkreisvertei- ■ lung (Haussicherung) ein. Luftvolumenstrom ist zu gering eingestellt. Stellen Sie eine Betriebsart mit höherem Luftvolumen- strom ein: Siehe Seite 12.
  • Seite 19: Türen/Fenster Lassen Sich Schwer Öffnen

    Was ist zu tun? Türen/Fenster lassen sich schwer öffnen Ursache Behebung In sehr dichten Gebäuden: Stellen Sie eine andere Betriebsart ein: Siehe Seite 12. „Zuluftbetrieb“ ist eingestellt. Türen/Fenster schlagen beim Öffnen auf Ursache Behebung In sehr dichten Gebäuden: Stellen Sie eine andere Betriebsart ein: Siehe Seite 12. „Abluftbetrieb“...
  • Seite 20: Instandhaltung Reinigung

    Instandhaltung Reinigung ■ Die Innenwand- und die Außenwandblenden des ■ Wir empfehlen, das Lüftungsgerät regelmäßig (ein- Lüftungsgeräts dürfen mit einem handelsüblichen mal jährlich) durch den Fachbetrieb warten und ggf. Haushaltsreiniger (kein Scheuermittel) gereinigt wer- reinigen zu lassen. den. Wir empfehlen, mit Ihrem Fachbetrieb einen War- ■...
  • Seite 21 Instandhaltung Filter reinigen oder austauschen (Fortsetzung) Abb. 4...
  • Seite 22: Filter Reinigen, Ggf. Austauschen

    Instandhaltung Filter reinigen oder austauschen (Fortsetzung) Filter reinigen, ggf. austauschen Abb. 5 Zuluftfilter Abluftfilter Wartungsanzeige „F“ zurücksetzen Achtung 4. Drücken Sie für ca. „1 s“. Staubablagerungen im Lüftungsgerät können zu Defekten führen. 5. Wählen Sie mit den Menüpunkt „FR“ aus. Schalten Sie die Ventilatoren oder das Lüftungs- gerät nur mit Außenluft- und Abluftfilter ein.
  • Seite 23: Anhang

    ) und bestimmter anderer Luftqualitätssensor überwacht werden (Zubehör). Im „Automatikbetrieb“ erhöht sich bei zu hoher Gaskon- Gase. zentration automatisch der Luftvolumenstrom. Die qua- litativ schlechte Raumluft wird schnell ins Freie abge- führt (nur Vitovent 200-D, Typ HRM und HRV B55).
  • Seite 24: Anhang Begriffserklärungen

    Sensor zur Messung der Luftfeuchte und der Konzen- Siehe „Gaskonzentration“ und „Luftfeuchte“. tration verschiedener Gase in der Raumluft (Luftquali- tät). Dieser Sensor kann in die Lüftungsgeräte Vitovent 200-D, Typ HRM und HRV B55 eingebaut werden. Lüftungsstufe Mit der Auswahl einer Betriebsart wird 1 Lüftungsstufe Hinweis mit konstantem Luftvolumenstrom eingestellt.
  • Seite 25: Zuluft

    Im Betrieb mit Wärmerückgewinnung wird die Zuluft im Wärmetauscher vorerwärmt. Entsorgungshinweise Entsorgung der Verpackung Die Entsorgung der Verpackung Ihres Viessmann Pro- DE: Die Verpackungsabfälle werden gemäß den dukts übernimmt Ihr Heizungs-/Lüftungsfachbetrieb. gesetzlichen Festlegungen über zertifizierte Ent- sorgungsfachbetriebe der Verwertung zugeführt.
  • Seite 26: Stichwortverzeichnis

    Stichwortverzeichnis Stichwortverzeichnis Fortluft..............6, 23 Abluft..............6, 23 Frischluft..............23 Abluftbetrieb..........7, 8, 12, 14 Funk-Bedienschalter.......... 7, 9, 13 Abluftfilter..............22 Abtauen..............23 Abwesenheit..............8 Gaskonzentration............23 Anzeige Gerätebeschreibung.............6 – Filter................ 18 Geräuschentwicklung..........16 – Störung..............18 Geruchsbildung............8 Auslieferungszustand...........7 Glossar...............23 Ausschalten..............11 Grundlüftung..........7, 8, 12, 13 Außenluft..............6, 23 Außenluftventilator.............
  • Seite 27 Stichwortverzeichnis Stichwortverzeichnis (Fortsetzung) Verwendung..............5 Sicherung..............11 Voreinstellung...............7 Staubablagerungen..........20, 22 Vorheizregister............. 7 Störungen beheben............18 Störungsanzeige............18 Stromausfall..............7 Wärmerückgewinnung......... 6, 7, 12, 24 Stromkreisverteilung...........11 Wärmetauscher..........6, 19, 24 Symbole............... 5 Wartungsanzeige Filter..........22 Wartungsintervall für Filter......... 20 Wartungsvertrag............20 Tasten................9 Werkseitige Einstellung........7, 16, 17 Tipps Wie Sie bedienen............
  • Seite 28: Ihr Ansprechpartner

    Ihr Ansprechpartner Für Rückfragen oder Wartungs- und Instandsetzungsarbeiten an Ihrer Heizungsanlage wenden Sie sich bitte an Ihren Heizungsfachbetrieb. Heizungsfachbetriebe in Ihrer Nähe finden Sie z.B. unter www.viessmann.de im Inter- net. Viessmann Werke GmbH & Co. KG D-35107 Allendorf...
