7 | de | Montage des Türbeschlags

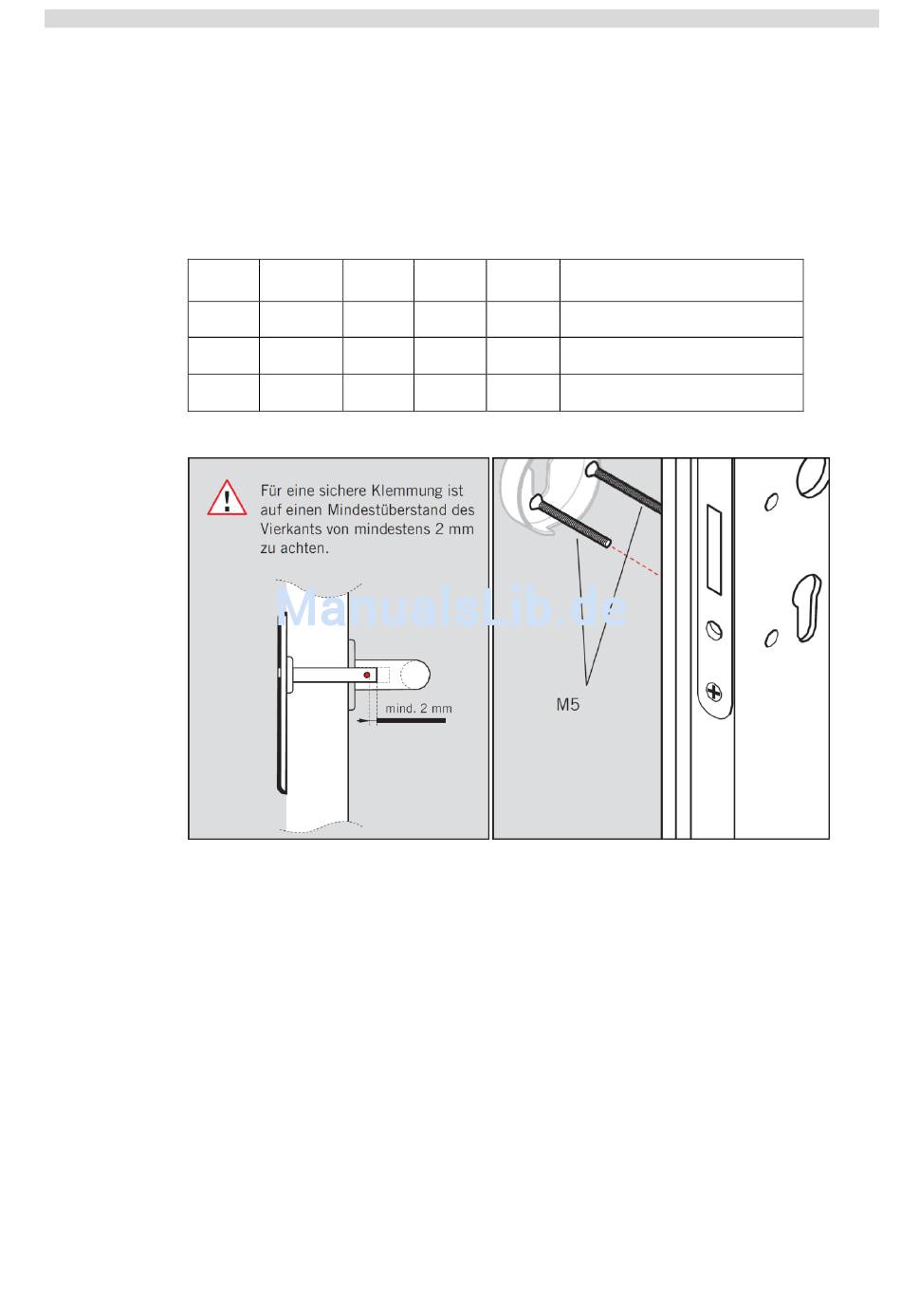

5 Montage des Türbeschlags
Stellen Sie sicher, dass die Tür den Anforderungen für eine Montage entspricht, bevor Sie die
weitere Montage vorbereiten.
Für die Montage des Beschlags eignen sich auf der Türgegenseite nur Innengarnituren mit einer
Standardbefestigung für den Türdrücker (Madenschraube) und Rosetten mit
Befestigungsschrauben M5.
Das Vierkant-Montageset muss auf die jeweilige Türblattstärke zuzüglich Rosettentiefe
abgestimmt sein.
XS
74
35-48
35/50
Alle Angaben in mm
Bosch Sicherheitssysteme
S M L
89 94 109
47-63 62-78 77-91
50/65 65 80
XL Montageset
134 Vierkantlänge
90-110 Türblattstärke
90/100 Schraubenlänge
Version 1.0 | 02/2017 | 610-F.01U.593.016.
