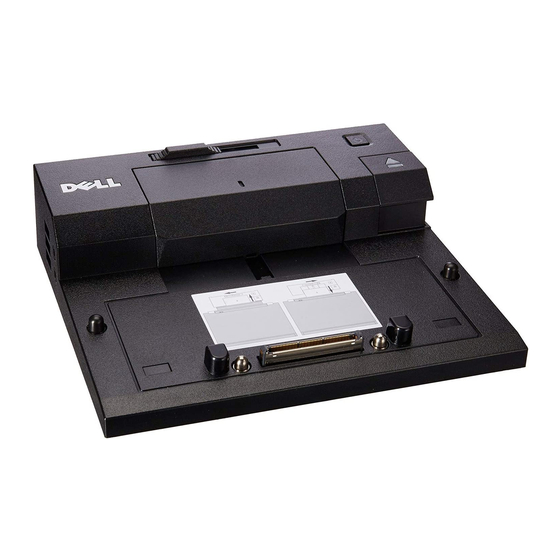

Über den Dell™ E-Port Plus Das Docking-Gerät Dell™ E-Port Plus unterstützt die Laptops der Dell E-Family, ist jedoch nicht mit den Laptops älterer Serien kompatibel. Über den E-Port Plus können Sie Ihren Laptop an folgende externe Komponenten anschließen: Anschluss Beschreibung...
Seite 6
O D E R E S ATA- A N S C H L U S S — Anschluss und Unterstützung für USB-Geräte oder über Dell betriebene E-Family- oder eSATA-Standardgeräte mit eigener Stromversorgung N S C H L U S S F Ü R...
Seite 7
Netzwerkanschluss Parallelanschluss Video 2 DVI-Anschluss Video 1 DVI-Anschluss Audioanschlüsse (2) USB-Anschlüsse (3) Netzadapteranschluss Video 1 DisplayPort-Anschluss Video 2 DisplayPort-Anschluss VGA-Anschluss Serieller Anschluss USB-Anschlüsse (2) PS/2-Anschlüsse (2) USB- oder eSATA-Anschluss Anschluss für E-Monitor- Standrahmen Über den Dell™ E-Port Plus...
Seite 8
Justierung für Akkubügel Ausrichtungsmarkierung Betriebsschalter Auswurftaste Docking-Anzeige Sicherheitskabeleinschub Ver-/Entriegelungstaste Docking-Anschluss Über den Dell™ E-Port Plus...
Bevor Sie den Laptop erstmals an den E-Port Plus anschließen, muss der Setup-Vorgang für das Betriebssystem abgeschlossen sein. So stellen Sie sicher, dass der Setup-Vorgang für das Betriebssystem abgeschlossen wurde: 1 Stellen Sie sicher, dass der Laptop nicht an den E-Port Plus angeschlossen (angedockt) ist. 2 Schalten Sie den Laptop ein.
1 Folgen Sie den Anweisungen in „Vor dem ersten Dockingvorgang“ auf Seite 9 2 Stellen Sie den E-Port Plus so auf, dass davor eine ausreichend große ebene Fläche für den Laptop vorhanden ist, wenn Sie ihn an den E-Port Plus andocken.
Seite 11
4 Wenn der Akku Ihres Laptops nicht über die Rückseite des Laptops hinausragt, bewegen Sie den Akkubügel nach vorn, indem Sie die Justierung nach rechts schieben. Verwenden des Dell™ E-Port Plus...
Seite 12
ANMERKUNG: Sie können den Laptop unabhängig davon andocken, ob er ein- oder ausgeschaltet ist. 6 Zentrieren Sie den Laptop mit dem E-Port Plus und drücken Sie dann den Laptop herunter, sodass er im Docking-Anschluss einrastet. HINWEIS: Heben Sie weder den Laptop noch den E-Port Plus an, während der Laptop angedockt ist.
Ein/Aus- und Docking-Zustand des E-Port Plus/Laptop Über den Betriebsschalter des E-Port Plus wird ein angedockter Laptop ein- oder ausgeschaltet. Die Anzeigeleuchte des Betriebsschalters zeigt den Ein/Aus-Zustand des E-Port Plus oder eines angedockten Laptops an. Die Docking-Anzeigeleuchte der Auswurftaste zeigt den Ein/Aus- und den Docking-Zustand des E-Port Plus und des Laptops an.
Video 1 DVI-Anschluss Video 1 DisplayPort-Anschluss Video 2 DisplayPort-Anschluss VGA-Anschluss Sie können den E-Port Plus für die duale Monitoranzeige verwenden. Um diese Funktion zu aktivieren, schließen Sie die Monitore gemäß den nachfolgend beschriebenen Anschlusskombinationen an. Anschluss Monitor 1 Anschluss Monitor 2 (funktioniert mit einem der folgenden Anschlüsse)
Ver-/Entriegelungstaste 1 Schieben Sie die Ver-/Entriegelungstaste in Richtung der Rückseite des E-Port, um ihn zu entriegeln. 2 Drücken Sie die Auswurftaste, um den Laptop vom E-Port Plus zu trennen und heben Sie anschließend den Laptop vom E-Port Plus ab. HINWEIS: Heben Sie weder den Laptop noch den E-Port Plus an, während der...
VGA, DVI, DisplayPort (HDMI über Dongle) Video 2 DVI und DisplayPort (HDMI über Dongle) USB- oder eSATA-Anschluss ein Anschluss, der USB-Komponenten oder über Dell betriebene E-Family- oder eSATA-Standardkomponenten mit eigener Stromquelle unterstützt Anschluss für E-Monitor-Standrahmen ein benutzerdefinierter Anschluss (nur Dell E-Family) Angaben...
Seite 18
Stromversorgung über Netzadapter Eingangsspannung Leistung Stromstärke 100 – 240 VAC, 50 – 60 Hz 130 W* 1,8 A 100 – 240 VAC, 50 – 60 Hz 210 W* 3,2 A *Für Laptops mit einer Bildschirmgröße von mehr als 15,4" muss der 210-W-Netzadapter verwendet werden.
(gültig nur für die USA) zum Support • Sicherheitshinweise Diese Informationen können im • Betriebsbestimmungen Lieferumfang des Computers enthalten sein. Weitere Betriebsbestimmungen • Hinweise zur Ergonomie finden Sie unter www.dell.com auf der • Endbenutzer-Lizenzvereinbarung Homepage zu den Betriebsbestimmungen unter folgender Adresse: www.dell.com/regulatory_compliance. Informationsquellen...
Glossar AC: Alternating Current (Wechselstrom). Die Elektrizität, mit der der Computer betrieben wird, wenn Sie das Netzkabel des Adapters an eine Steckdose anschließen. DisplayPort: Ein Schnittstellenstandard der Video Electronics Standards Association (VESA) für digitale Displays. Docking-Gerät: Bietet Anschlussreplikation, Kabelmanagement und Sicherheitsfunktionen, damit Sie Ihren Laptop an einen Desktop-Arbeitsplatz anschließen können.
Seite 22
SATA: Serial ATA. Eine schnellere, serielle Version der ATA (IDE)-Schnittstelle. Serieller Anschluss: Ein E/A-Port, über den ein Gerät, z. B. ein digitales Handheld- Gerät oder eine digitale Kamera, an den Computer angeschlossen werden kann. USB: Universal Serial Bus (Universeller serieller Bus). Eine Hardwareschnittstelle für langsame Peripheriegeräte, z.
