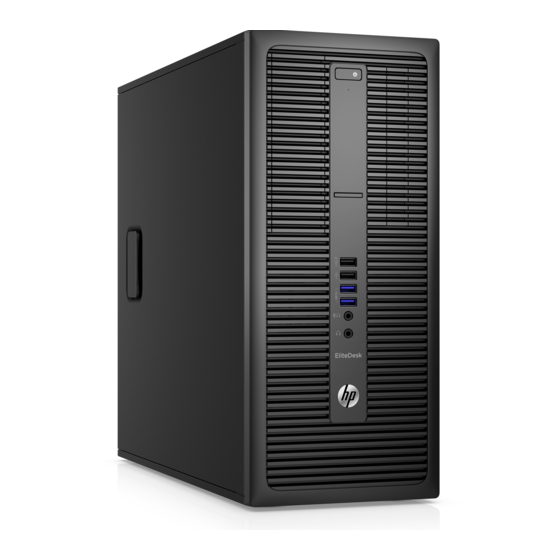

Allgemeines Dieses Handbuch bietet grundlegende Informationen für die Aufrüstung des HP EliteDesk Business PC. VORSICHT! In dieser Form gekennzeichneter Text weist auf Verletzungs- oder Lebensgefahr bei Nichtbefolgen der Anleitungen hin. ACHTUNG: In dieser Form gekennzeichneter Text weist auf die Gefahr von Hardware-Schäden oder Datenverlust bei Nichtbefolgen der Anleitungen hin.
Einbauen eines 9,5 mm flachen optischen Laufwerks ..............27 Entfernen einer 3,5-Zoll- oder 2,5-Zoll-Festplatte ................. 29 Installieren einer 3,5-Zoll- oder 2,5-Zoll-Festplatte ............... 31 Anbringen eines Sicherheitsschlosses ........................ 36 Kabelschloss ............................36 Vorhängeschloss ..........................37 HP Business PC-Sicherheitsschloss V2 ..................... 37 Frontblendensicherheit ........................41 Anhang A Batterieaustausch ........................... 43...
Seite 6
Anhang B Elektrostatische Entladung ......................46 Vermeiden von elektrostatischen Schäden ......................46 Erdungsmethoden ............................... 46 Anhang C Hinweise zu Betrieb, Routine-Pflege und Versandvorbereitung des Computers ........47 Hinweise zu Betrieb und Routine-Pflege des Computers ................... 47 Vorsichtsmaßnahmen für optische Laufwerke ....................48 Betrieb ...............................
Die jeweiligen Funktionen können sich je nach Modell unterscheiden. Wenn Sie Unterstützung benötigen oder mehr über die installierte Hard- und Software auf Ihrem Computermodell erfahren möchten, führen Sie das Dienstprogramm HP Support Assistant aus. HINWEIS: Dieses Computermodell kann in Turmausrichtung oder in Desktop-Ausrichtung benutzt werden.
Komponenten an der Vorderseite Die Anordnung der Laufwerke kann von Modell zu Modell unterschiedlich sein. Einige Modelle besitzen eine Leerblende für einen oder mehrere Laufwerksschächte. LED-Anzeige des Festplattenlaufwerks Dual-State-Netzschalter 5,25-Zoll-Halbhöhenlaufwerksschacht (hinter der Kleines optisches Laufwerk (optional) Blende) Lesegerät für SD-Karten (optional) USB 2.0-Ladeanschluss (mit Stromversorgung), schwarz USB 2.0-Anschluss (schwarz)
Ein optionaler zweiter serieller Anschluss und ein optionaler paralleler Anschluss sind bei HP erhältlich. Wenn Sie eine USB-Tastatur verwenden, empfiehlt HP, die Tastatur an einen der USB 3.0-Anschlüsse mit der Funktion Wake aus S4/S5 anzuschließen. Die Funktion Wake aus S4/S5 wird auch bei den PS/2-Anschlüssen unterstützt, wenn in BIOS F10 Setup aktiviert ist.
Position der Seriennummer Jedem Computer wird eine eigene Seriennummer und eine Produkt-ID-Nummer zugewiesen, die sich auf der Außenseite des Computers befinden. Halten Sie diese Nummern bereit, wenn Sie sich mit dem Technischen Support in Verbindung setzen. Kapitel 1 Produktfunktionen...
Arbeiten. Das Handbuch enthält Erläuterungen zur richtigen Einrichtung des Arbeitsplatzes und zur korrekten Körperhaltung sowie Gesundheitstipps für die Arbeit am Computer und wichtige Hinweise zur elektrischen und mechanischen Sicherheit. Dieses Handbuch befindet sich im Internet unter http://www.hp.com/ergo. VORSICHT! Gerät enthält unter Spannung stehende und bewegliche Teile.
Entfernen der Zugriffsblende des Computers Um auf interne Komponenten zugreifen zu können, müssen Sie die Zugriffsblende entfernen: Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern. Entfernen Sie alle Wechselmedien, wie CDs oder USB-Flash-Laufwerke, aus dem Computer. Schalten Sie den Computer ordnungsgemäß aus, indem Sie das Betriebssystem herunterfahren, und schalten Sie alle externen Geräte aus.
Wiederanbringen der Zugriffsblende des Computers Schieben Sie die vorderen Laschen der Zugriffsblende unter die Lasche der Gehäusevorderseite (1), und drücken Sie dann das hintere Ende der Zugriffsblende auf das Gehäuse, bis diese einrastet (2). Wiederanbringen der Zugriffsblende des Computers...
Entfernen der Frontblende Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern. Entnehmen Sie alle Wechselmedien wie CDs oder USB-Flash-Laufwerke aus dem Computer. Fahren Sie das Betriebssystem ordnungsgemäß herunter, und schalten Sie den Computer und eventuell vorhandene Peripheriegeräte aus. Ziehen Sie das Netzkabel, und trennen Sie alle Verbindungen zu Peripheriegeräten.
Entfernen von Leerblenden Einige Modelle besitzen Leerblenden für die optischen Laufwerksschächte. Sie müssen vor dem Einbau eines optischen Laufwerks die Leerblende entfernen. So entfernen Sie eine Leerblende: Entfernen Sie die Abdeckung und Frontblende. Um die Leerblende eines optischen 5,25-Zoll-Laufwerks zu entfernen, drücken Sie die beiden Riegel an der rechten Seite der Blende nach innen (1) und drehen Sie die Leerblende von der Frontblende weg (2).
Frontblende wieder einsetzen Setzen Sie die drei Haken an der Unterkante der Blende in die rechteckigen Aussparungen am Gehäuse ein (1), und klappen Sie dann die Oberseite der Blende auf das Gehäuse (2) und lassen Sie diese einrasten. Systemplatinenanschlüsse In der folgenden Abbildung und Tabelle sind die Komponenten der Laufwerksverbindungen der Systemplatine dargestellt bzw.
Seite 17
Systemplatinenanschluss Etikett für Farbe Komponente Systemplatine SATA 3.0 SATA2 hellblau Jedes SATA-Gerät außer der primären Festplatte Systemplatinen-PCI- (nicht verfügbar) (nicht Erweiterungskarte Erweiterung (optional) verfügbar) PCI (optional) PCI1 weiß Erweiterungskarte PCI Express x16 herabgestuft zu X4PCIEXP Weiß Erweiterungskarte PCI Express x4 PCI Express x1 X1PCIEXP2 Schwarz...
Zusätzlichen Speicher installieren Der Computer ist mit DDR4-SDRAM-Speicher ausgestattet (Double Data Rate 4 Synchronous Dynamic Random Access Memory, synchroner dynamischer RAM mit doppelter Datenrate und doppelter Bandbreite). Dabei handelt es sich um DIMM-Module (Dual Inline Memory Module, Speichermodul mit zwei parallelen Kontaktreihen).
Bestücken von DIMM-Steckplätzen Auf der Systemplatine befinden sich vier DIMM-Steckplätze, d. h. zwei Steckplätze pro Kanal. Die Steckplätze sind mit DIMM1, DIMM2, DIMM3 und DIMM4 gekennzeichnet. Die Steckplätze DIMM1 und DIMM2 sind Speicherkanal B zugeordnet. Die Steckplätze DIMM3 und DIMM4 sind Speicherkanal A zugeordnet. Je nach Installation der DIMM-Module arbeitet das System automatisch im Single Channel Mode, im Dual Channel Mode oder im Flex Mode.
Seite 20
Fahren Sie das Betriebssystem ordnungsgemäß herunter, und schalten Sie den Computer und eventuell vorhandene Peripheriegeräte aus. Ziehen Sie das Netzkabel, und trennen Sie alle Verbindungen zu Peripheriegeräten. ACHTUNG: Sie müssen das Netzkabel trennen und ca. 30 Sekunden warten, bis der Stromkreislauf unterbrochen ist, bevor Sie Speichermodule hinzufügen oder entfernen.
Bei Konfigurationen mit zwei Grafikkarten muss die erste (primäre) Karte in den NICHT auf das x4-Format reduzierten PCI Express-x16-Socket eingesetzt werden. Sie können den optionalen Standard-PCI-Erweiterungs-Socket der Systemplatine hinzufügen, indem Sie von HP eine PCI-Erweiterungskarte erwerben. So entfernen, ersetzen oder installieren Sie eine Erweiterungskarte: Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern.
Seite 22
HINWEIS: Ziehen Sie vor dem Entfernen einer installierten Erweiterungskarte alle mit der Erweiterungskarte verbundenen Kabel ab. Wenn Sie eine Erweiterungskarte in einen freien Socket einbauen, entfernen Sie die zugehörige Abdeckblende auf der Rückseite des Gehäuses. Ziehen Sie die Abdeckblende gerade nach oben, und nehmen Sie sie aus dem Computergehäuse heraus.
Seite 23
Wenn Sie eine PCI-Express-x16-Karte entfernen, ziehen Sie den Befestigungsarm an der Rückseite des Erweiterungssteckplatzes von der Karte weg, und lösen Sie die Karte durch vorsichtiges Hin- und Herbewegen aus dem Steckplatz. Ziehen Sie die Karte gerade nach oben und anschließend vom Innern des Computergehäuses weg nach außen, um sie herauszunehmen.
Seite 24
Zum Einsetzen einer neuen Erweiterungskarte halten Sie die Karte direkt über den Steckplatz auf der Systemplatine. Bewegen Sie die Karte dann zur Rückseite des Gehäuses (1), und schieben Sie den unteren Teil der Kartenhalterung in den kleinen Schlitz am Gehäuse. Drücken Sie die Karte vorsichtig in den Steckplatz auf der Systemplatine (2).
Aktivieren Sie die Sicherheitsvorrichtungen, die beim Entfernen der Computerabdeckung deaktiviert wurden. Konfigurieren Sie ggf. den Computer neu. Positionen der Laufwerke 5,25-Zoll-Halbhöhenlaufwerksschacht 9,5 mm flacher optischer Laufwerksschacht Primärer interner 3,5-Zoll-Festplattenschacht Sekundärer interner 3,5-Zoll-Festplattenschacht Interner 2,5-Zoll-Festplattenschacht HINWEIS: Die Laufwerkskonfiguration auf Ihrem Computer kann sich von der oben dargestellten Laufwerkskonfiguration unterscheiden.
Installieren und Entfernen von Laufwerken Befolgen Sie zum Installieren von Laufwerken folgende Richtlinien: ● Die primäre Serial ATA (SATA)-Festplatte muss mit dem dunkelblauen primären SATA-Anschluss (Kennzeichnung: SATA0) auf der Systemplatine verbunden werden. ● Verbinden Sie sekundäre Festplatten und optische Laufwerke mit einem der hellblauen SATA- Anschlüsse auf der Systemplatine (Kennzeichnung: SATA1, SATA2, SATA3 und SATA5).
Entfernen eines 5,25-Zoll-Laufwerks HINWEIS: HP bietet kein 5,25-Zoll optisches Laufwerk für dieses Computer-Modell. Ein 5,25-Zoll optisches Laufwerk könnte vom Benutzer oder von einem Dritthändler installiert werden. ACHTUNG: Im Laufwerk darf sich kein Wechseldatenträger mehr befinden, wenn Sie es aus dem Computer herausnehmen.
Seite 28
Drücken Sie den grünen Laufwerksverriegelungsmechanismus nach unten (1) und schieben Sie das Laufwerk aus dem Laufwerksschacht (2). Kapitel 2 Hardware-Upgrades...
Installieren eines 5,25-Zoll-Laufwerks HINWEIS: HP bietet kein 5,25-Zoll optisches Laufwerk für dieses Computer-Modell. Ein 5,25-Zoll optisches Laufwerk kann von einem Dritthändler erworben werden. Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern. Nehmen Sie alle Wechselmedien wie CDs oder USB-Flash-Laufwerke aus dem Computer.
Seite 30
Richten Sie die Montageschrauben an den Montageöffnungen aus und schieben Sie die Festplatte in den Laufwerksschacht, bis die Festplatte einrastet. Verbinden Sie das Stromkabel (1) und das Datenkabel (2) mit der Rückseite des optischen Laufwerks. Verbinden Sie das andere Ende des Datenkabels mit einem der hellblauen SATA-Anschlüsse auf der Systemplatine.
Ausbauen eines 9,5 mm flachen optischen Laufwerks ACHTUNG: Im Laufwerk darf sich kein Wechseldatenträger mehr befinden, wenn Sie es aus dem Computer herausnehmen. Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern. Nehmen Sie alle Wechselmedien wie CDs oder USB-Flash-Laufwerke aus dem Computer. Fahren Sie das Betriebssystem ordnungsgemäß...
Seite 32
Schieben Sie den grünen Freigabehebel an der rechten Rückseite des Laufwerks zur Mitte des Laufwerks (1), und schieben Sie dann das Laufwerk nach vorn und heraus aus dem Schacht (2). Kapitel 2 Hardware-Upgrades...
Einbauen eines 9,5 mm flachen optischen Laufwerks Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern. Nehmen Sie alle Wechselmedien wie CDs oder USB-Flash-Laufwerke aus dem Computer. Fahren Sie das Betriebssystem ordnungsgemäß herunter, und schalten Sie den Computer und eventuell vorhandene Peripheriegeräte aus.
Seite 34
Schieben Sie das optische Laufwerk durch die Frontblende vollständig in den Schacht hinein (1), bis der Schieber an der Rückseite des Laufwerks einrastet (2). Verbinden Sie das Stromkabel (1) und das Datenkabel (2) mit der Rückseite des optischen Laufwerks. Verbinden Sie das andere Ende des Datenkabels mit einem der hellblauen SATA-Anschlüsse auf der Systemplatine.
Entfernen einer 3,5-Zoll- oder 2,5-Zoll-Festplatte HINWEIS: Bevor Sie die alte Festplatte ausbauen, sollten Sie unbedingt die darauf gespeicherten Daten sichern, damit Sie sie auf die neue Festplatte übertragen können. Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern. Entnehmen Sie alle Wechselmedien wie CDs oder USB-Flash-Laufwerke aus dem Computer. Fahren Sie das Betriebssystem ordnungsgemäß...
Seite 36
Entfernen Sie das Laufwerk, indem Sie den Freigaberiegel vom Laufwerk weg ziehen (1) und das Laufwerk aus dem Schacht schieben (2). Entfernen Sie die vier Montageschrauben (zwei auf jeder Seite) vom alten Laufwerk. Sie benötigen diese Schrauben, um ein neues Laufwerk zu installieren. Kapitel 2 Hardware-Upgrades...
Vier zusätzliche 6-32-Montageschrauben zur isolierten Montage von 3,5-Zoll-Festplatten sind an der Außenseite der Laufwerksschächte angebracht. Es werden keine zusätzlichen Montageschrauben für 2,5-Zoll-Festplatten am Gehäuse angeboten, sie können aber von HP erworben werden. In Installieren und Entfernen von Laufwerken auf Seite 20 finden Sie eine Abbildung mit der Position der zusätzlichen 6-32-Montageschrauben zur isolierten Montage.
Seite 38
● Wenn Sie eine 2,5-Zoll-Festplatte einbauen, bringen Sie vier schwarze und blaue M3- Montageschrauben zur isolierten Montage an (zwei auf jeder Seite des Laufwerks). ● Sie können auch eine 2,5-Zoll-Festplatte in einen 3,5-Zoll-Laufwerksschacht einbauen, indem Sie eine Adapter-Klammer wie im unten angezeigten Beispiel verwenden. ◦...
Seite 39
◦ Fixieren Sie das Laufwerk innerhalb des Laufwerkfach-Adapters, indem Sie vier schwarze M3-Schrauben durch die Seiten der Adapterhalterung in die entsprechenden Bohrungen im Laufwerk hineindrehen. ◦ Bringen Sie vier silberne und blaue 6-32-Montageschrauben zur isolierten Montage an der Adapterhalterung an (jeweils zwei an jeder Seite der Halterung). Installieren und Entfernen von Laufwerken...
Seite 40
Richten Sie die Montageschrauben an den Montageöffnungen aus und schieben Sie die Festplatte in den Laufwerksschacht, bis die Festplatte einrastet. Kapitel 2 Hardware-Upgrades...
Seite 41
Schließen Sie das Stromkabel (1) und das Datenkabel (2) auf der Rückseite des Festplattenlaufwerks an. HINWEIS: Das Stromkabel für die Festplatten ist ein Kabel mit drei Anschlüssen, das von der Systemplatine zur Rückseite der Festplattenschächte geleitet wird. Bei der Installation eines neuen Laufwerks verbinden Sie das andere Ende des Datenkabels mit dem entsprechenden Anschluss auf der Systemplatine.
Anbringen eines Sicherheitsschlosses Die unten und auf den folgenden Seiten abgebildeten Sicherheitsschlösser können zur Sicherung des Computers verwendet werden. Kabelschloss Kapitel 2 Hardware-Upgrades...
Vorhängeschloss HP Business PC-Sicherheitsschloss V2 Befestigen Sie den Halter der Diebstahlsicherung mit den entsprechenden Schrauben für Ihre Umgebung (Schrauben nicht im Lieferumfang enthalten) an einem Schreibtisch (1) und rasten Sie dann die Abdeckung auf dem Boden des Kabelhalters ein (2).
Seite 44
Schlingen Sie die Diebstahlsicherung um einen unbeweglichen Gegenstand. Schieben Sie die Diebstahlsicherung durch den Halter der Diebstahlsicherung. Kapitel 2 Hardware-Upgrades...
Seite 45
Ziehen Sie die zwei Klingen der Schere des Monitorschlosses auseinander und setzen Sie das Schloss in die Sicherheitsöffnung an der Rückseite des Monitors (1). Schließen Sie die Klingen der Schere zusammen, bis das Sicherheitsschloss einrastet (2) und schieben die Kabelführung durch die Mitte des Monitorschlosses (3).
Seite 46
Befestigen Sie den Halter des Zubehörkabels mit der entsprechenden Schraube für Ihre Umgebung (Schraube nicht im Lieferumfang enthalten) an einem Schreibtisch (1) und legen Sie dann die Zubehörkabel in den Boden des Halters (2). Schieben Sie die Diebstahlsicherung durch die Öffnungen in den Halter des Zubehörkabels. Kapitel 2 Hardware-Upgrades...
Schrauben Sie das Schloss mit der beigefügten Schraube am Gehäuse fest (1). Setzen Sie das Steckerende der Diebstahlsicherung in die Sperre ein (2), und drücken Sie gegen den Knopf (3), um die Sperre zu aktivieren. Verwenden Sie den im Lieferumfang enthaltenen Schlüssel, um die Sperre zu lösen.
Seite 48
Ziehen Sie das Netzkabel aus der Steckdose, und trennen Sie alle externen Geräte. ACHTUNG: Unabhängig vom Betriebsmodus ist die Systemplatine immer spannungsgeladen, wenn das System mit einer Strom führenden Steckdose verbunden ist. Ziehen Sie das Netzkabel aus der Steckdose, um die internen Komponenten nicht zu beschädigen. Entfernen Sie die Abdeckung des Computers.
Tauschen Sie die Batterie nur gegen geeignete HP Ersatzprodukte aus. ACHTUNG: Tauschen Sie die Batterie nur gegen geeignete HP Ersatzprodukte aus. Sichern Sie vor dem Austauschen der Batterie unbedingt die CMOS-Einstellungen des Computers. Statische Elektrizität kann die elektronischen Komponenten des Computers oder der optionalen Geräte beschädigen.
Seite 50
Führen Sie je nach Typ der Batteriehalterung auf der Systemplatine die folgenden Schritte aus, um die Batterie auszutauschen. Typ 1 Nehmen Sie die Batterie nach oben aus der Halterung heraus. Setzen Sie die neue Batterie mit dem Pluspol (+) nach oben in die Halterung ein. Die Batterie arretiert beim Einsetzen automatisch in der richtigen Position.
Seite 51
Setzen Sie die neue Batterie ein, und bringen Sie die Halteklammer wieder in die richtige Position. HINWEIS: Nachdem die Batterie ausgetauscht wurde, schließen Sie den Vorgang mit folgenden Schritten ab. Bringen Sie die seitliche Abdeckung des Computers wieder an. Schließen Sie das Netzkabel und ggf. die externen Geräte wieder an und schalten Sie den Computer ein. Legen Sie das Datum und die Uhrzeit, Ihre Kennwörter und spezielle Systemeinstellungen mit Hilfe von Computer Setup erneut fest.
Elektrostatische Entladung Die Entladung von statischer Elektrizität über einen Finger oder einen anderen Leiter kann die Systemplatine oder andere Bauteile beschädigen, die gegenüber elektrostatischer Entladung empfindlich sind. Diese Art von Beschädigungen kann die Lebensdauer der Geräte verkürzen. Vermeiden von elektrostatischen Schäden Beachten Sie die folgenden Vorsichtsmaßnahmen, um eine Beschädigung durch elektrostatische Entladungen zu vermeiden: ●...
Hinweise zu Betrieb, Routine-Pflege und Versandvorbereitung des Computers Hinweise zu Betrieb und Routine-Pflege des Computers Beachten Sie die folgenden Hinweise, um den Computer und Monitor ordnungsgemäß einzurichten und zu pflegen: ● Schützen Sie den Computer vor Feuchtigkeit, direkter Sonneneinstrahlung sowie vor extremen Temperaturen.
Vorsichtsmaßnahmen für optische Laufwerke Beachten Sie beim Betreiben oder Reinigen des optischen Laufwerks die folgenden Hinweise. Betrieb ● Bewegen Sie das Laufwerk nicht, während es in Betrieb ist. Anderenfalls können beim Lesen der Daten Fehler auftreten. ● Setzen Sie das Laufwerk nicht hohen Temperaturschwankungen aus, da sich im Gerät sonst Kondenswasser bilden kann.
Eingabehilfen HP entwirft, produziert und vermarktet Produkte und Services, die jeder Benutzer, einschließlich Menschen mit Behinderungen, entweder eigenständig oder mit entsprechenden Hilfsgeräten verwenden kann. Unterstützte assistive Technologien HP Produkte unterstützen eine Vielzahl von Betriebssystemen mit assistiven Technologien und können für zusätzliche assistive Technologien konfiguriert werden.
