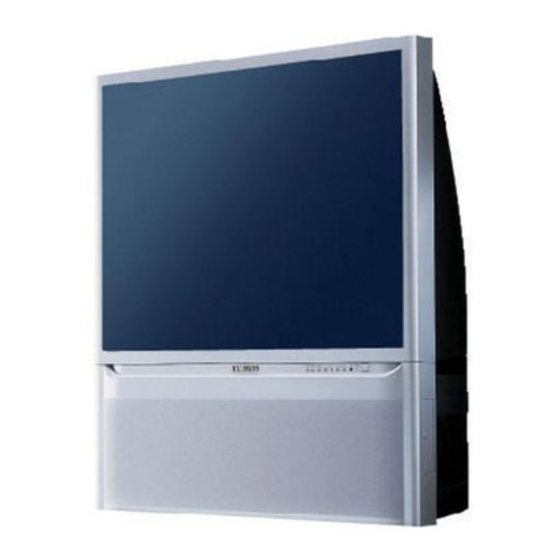

FARBFERNSEHGERÄT SP42W4/42W5 SP43T6/43T7/43T8/43W6 SP47Q7/47W1/47W3 SP48T6 SP52Q7 SP54T6/54T8 SP55W3 SP62T6/62T8 SP65W3 Bedienungsanleitung Bevor Sie das Gerät verwenden, lesen Sie zunächst diese Bedienungsanleitung sorgfältig, und bewahren Sie sie auf, damit Sie später darin nachlesen können. OSD-MENÜS VIDEOTEXT...
Bildgrößen darstellen kann, nutzen Sie diese Funktionen, um verschiedene Formate im Vollbildmodus darzustellen. eachten Sie bei Ihrer Programmauswahl und -dauer bitte diese Hinweise. Die Samsung- Garantie haftet nicht für Schäden wie durch uneinheitliche Bildschirmröhrenabnutzung eingebrannte Bilder, die aus der Nichtbeachtung dieser Hinweise entstehen.
Sicherheitshinweise N Setzen Sie das Fernsehgerät keinen extremen Temperatur- oder Feuchtigkeitsbedingungen aus. N Setzen Sie das Fernsehgerät nicht direkter Sonneneinstrahlung oder anderen Wärmequellen aus. N Bringen Sie das Fernsehgerät nicht mit Flüssigkeiten in Kontakt. N Stecken Sie keine Gegenstände in das Gerät, und stellen Sie keine mit Flüssigkeit gefüllten Behälter auf den Fernseher.
Inhalt (Fortsetzung) ORWORT Wichtige Garantieinformationen zum Bildschirmformat des Fernsehers..Sicherheitshinweise..................Vorsicht......................ERNSEHGRTÄ ORCEREITEN NSCHLIESSEN Bedienelemente (abhängig vom Modell) ............Anschlüsse (abhängig vom Modell)............... So können Sie das Display-Deck nutzen (abhängig vom Modell)....Infrarot-Fernbedienung ................. Batterien in die Fernbedienung einlegen............An Antenne oder Kabel anschließen ............. Ein- und Ausschalten..................
Bedienelemente (abhängig vom Modell) Je nach Modell kann die vorhandene Anordnung unterschiedlich sein. Signalquelle wählen Kanalauswahl ( a ) ( e ) Ton vorübergehend ausschalten Fernbedienungssensor ( b ) ( f ) Menü aufrufen Standby/Timer-Anzeige ( c ) ( g ) Lautstärkeregelung Ein/Aus ( d )
Bedienelemente (abhängig vom Modell) Je nach Modell kann die vorhandene Anordnung unterschiedlich sein. Signalquelle wählen Kanalauswahl ( a ) ( e ) Ton vorübergehend ausschalten Fernbedienungssensor ( b ) ( f ) Menü aufrufen Standby/Timer-Anzeige ( c ) ( g ) Lautstärkeregelung Ein/Aus ( d )
Anschlüsse (abhängig vom Modell) Seite des Fernsehgerätes Vorderseite des Fernsehgerätes Video-Eingang Audioeingang Automatische Konvergenz Video-Eingang Automatische Audioeingang Konvergenz Audioeingang S-Video-Eingang Rückseite des Fernsehgerätes Anschluss für Center-Lautsprecher (optional) Anschluss für hintere Lautsprecher 75Ω Koaxialanschluss für Antenne/Kabelanschluss SCART-Ein-/Ausgang (Audio und Video) Audioausgang...
So können Sie das Display-Deck nutzen (abhängig vom Modell) Sie können einen Videorekorder, DVD-Player oder ein anderes Gerät im Display-Deck aufstellen. SP47W3/55W3/65W3 SP47W3/55W3/65W3 Drücken Sie auf das Symbol “ ” in der Mitte des Display-Decks. Heben Sie die Klappe in Pfeilrichtung nach oben, bis Sie ein Klicken hören.
Batterien in die Fernbedienung einlegen In den folgenden Fällen müssen Sie Batterien in die Fernbedienung einlegen bzw. die Batterien ersetzen: N Nach dem Neukauf des Geräts N Wenn die Fernbedienung nicht mehr ordnungsgemäß funktioniert Nehmen Sie die Abdeckung auf der Rückseite der Fernbedienung ab, indem Sie zuerst auf das Symbol drücken und anschließend die Abdeckung nach außen schieben.
Ein- und Ausschalten Das Netzkabel wird auf der Rückseite des Gerätes nach außen geführt. Schließen Sie das Netzkabel an eine geeignete Netzsteckdose Power ➣ Die erforderliche Netzspannung ist auf der Rückseite des Cable Geräts angegeben. Zulässige Netzfrequenzen sind 50 Hz und 60 Hz.
Fernbedienung einsetzen Mit der Fernbedienung können Sie: N Kanäle wechseln und die Lautstärke anpassen N Über verschiedene Bildschirmmenüs Einstellungen am Fernseher vornehmen Power In der folgenden Tabelle werden die am häufigsten verwendeten Cable Tasten und ihre Funktionen dargestellt. Schaltfläche Anzeigefunktion Menüfunktion Zeigt den nächsten gespeicherten Kanal an.
Plug & Play-Funktion Wenn das Fernsehgerät zum ersten Mal eingeschaltet wird, werden automatisch drei Grundeinstellungen vorgenommen: Sprach-, Kanal- und Uhrzeiteinstellung. Drücken Sie die Taste POWER ( ) auf der Fernbedienung, falls sich das Gerät im Standby-Modus befindet. Deutsch Ergebnis: Plug & Play wird angezeigt. IFür kurze Zeit flackert Ellhnika v diese Anzeige, dann wird automatisch das Menü...
Seite 15
Plug & Play-Funktion Wenn Sie diese Einstellung ändern wollen... Drücken Sie die Taste MENU. Ergebnis: Das Hauptmenü wird eingeblendet. Wählen Sie mit den Tasten M und L die Option Funktionen . Ergebnis: Die Optionen, die in der Gruppe Funktionen zur Verfügung stehen, werden angezeigt.
Demo-Programm ansehen Um die verschiedenen Menüs Ihres Fernsehers kennen zu lernen, können Sie sich das Demo-Programm ansehen. Menu Video Drücken Sie die Taste MENU. Ergebnis: Das Hauptmenü wird eingeblendet. Wählen Sie mit der Taste M oder L die Option Funktionen . Display P.Size Ergebnis: Die Optionen, die in der Gruppe Funktionen zur...
Konvergenz einstellen Wenn die Farben auf dem Bildschirm unscharf oder “verschmiert” wirken, ist wahrscheinlich die Konvergenz nicht optimal. Verwenden Sie für die Änderung dieser Einstellung in jedem Falle die Fernbedienung.(Die Konvergenz kann nicht über die Knöpfe an der Vorderseite des Fernsehers eingestellt werden.) Drücken Sie die Taste MENU.
Kanäle automatisch einstellen Sie können den verfügbaren Frequenzbereich nach Kanälen absuchen (die Verfügbarkeit ist von Land zu Land verschieden). Automatisch zugewiesene Programmnummern entsprechen unter Umständen nicht den gewünschten Programmnummern. Sie können jedoch die Programmnummern manuell sortieren und nicht gewünschte Kanäle löschen Drücken Sie die Taste MENU..
Gespeicherte Kanäle sortieren Mit diesem Vorgang können Sie die Programmnummern gespeicherter Kanäle ändern. Das könnte nach dem Ausführen der Funktion Autom. speichern erforderlich sein. Unerwünschte Kanäle können Sie löschen Drücken Sie die Taste MENU. Ergebnis: Das Hauptmenü wird eingeblendet. Wählen Sie mit den Tasten M oder L die Option Kanal. Ergebnis: Die Optionen, die in der Gruppe Kanal zur Verfügung stehen, werden angezeigt.
Kanäle manuell speichern Sie können bis zu 100 Kanäle, einschließlich Kabelkanälen, speichern. Bei der manuellen Kanalspeicherung haben Sie folgende Optionen: N Gefundene Kanäle speichern oder nicht N Programmnummer für die einzelnen Kanäle festlegen Drücken Sie die Taste MENU. Ergebnis: Das Hauptmenü wird eingeblendet. Wählen Sie mit der Taste M oder L die Option Kanal.
Seite 21
Kanäle manuell speichern (Fortsetzung) Wenn Sie die Nummer des zu speichernden Kanals wissen, befolgen Sie die nachstehenden Schritte. N Wählen Sie mit der Taste M oder L die Option Kanal. N Drücken Sie die Taste ❿ . N Wählen Sie mit den Tasten M und L die Option C (Terrestrischer Kanal) oder S (Kabelkanal).
Kanäle benennen Kanälen werden automatisch Namen zugeordnet, wenn Informationen über Kanäle gesendet werden. Sie können die Kanalnamen ändern. Drücken Sie die Taste MENU. Ergebnis: Das Hauptmenü wird eingeblendet. Wählen Sie mit der Taste M oder L die Option Kanal. Ergebnis: Die Optionen, die in der Gruppe Kanal zur Verfügung stehen, werden angezeigt.
Kindersicherung aktivieren und nicht benötigte Kanäle überspringen N Kindersicherung aktivieren Mit dieser Funktion können Sie den Fernseher sperren, so dass er nicht über die Frontblende eingeschaltet werden kann. Das Einschalten mit der Fernbedienung ist jedoch nach wie vor möglich. Wenn Sie die Fernbedienung vor unerlaubtem Zugriff schützen, können Sie z.
Kanal über Informationen auswählen Sie können eine Liste gespeicherter Kanäle anzeigen. Display P.Size Drücken Sie die Taste Info.. Ergebnis: Es wird eine Liste mit den ersten 13 Kanälen angezeigt. Die zwei Textfelder rechts von der Liste Text/Mix Info. Sleep Perfect Focus zeigen an, Scan Swap...
Bildeinstellungen anpassen Das Gerät verfügt über mehrere Einstellmöglichkeiten für die Bildqualität: Drücken Sie die Taste MENU. Ergebnis: Die Optionen, die in der Gruppe Bild zur Verfügung stehen, werden angezeigt. Drücken Sie die Taste Wählen Sie mit der Taste Moder L die Option Einst. Drücken Sie die Taste Ergebnis:: Die Optionen, die in der Gruppe Einst zur Verfügung stehen, werden angezeigt.
Weitere Bildeinstellungen N Sender-Scan Der Sendersuchlauf-Modus sollte am besten auf Natural eingestellt sein, um ein Flimmern des Fernsehbilds auszuschließen. Bei einigen Sendern (NTSC-M) könnte ein anderer Sender-Suchlauf jedoch die Bildqualität verbessern helfen. Mögliche Einstellungen sind Autom., Natural Scan, Digital-scan und Pro-scan. N Digitale RM Wenn Ihr Gerät nur schwache Signale empfängt, können Sie mit der digitalen Rauschminderung Schattenbilder und...
Bildgröße wählen (abhängig vom Modell) Sie können das Bildformat, das Ihren Sehgewohnheiten am besten entspricht, mit der Taste “P. Size” auswählen. Je nach Modell sind folgende Bildgrößen möglich: Display P.Size Vergrößert und stellt das Bild vom 4:3- auf 16:9- Auto Verhältnis um.
Tonwiedergabestandard ändern Sie können spezielle Toneffekte auswählen, die wiedergegeben werden, wenn Sie eine bestimmte Sendung sehen. Drücken Sie die Taste MENU. Ergebnis: Das Hauptmenü wird eingeblendet. Wählen Sie mit der Taste M oder L die Option Ton. Ergebnis: Die Optionen, die in der Gruppe Ton zur Verfügung stehen, werden angezeigt.
Lautstärke automatisch einstellen Jeder Sender hat seine eigene Lautstärkenaussteuerung. Es kann mühsam sein, bei jedem Umschalten zu einem anderen Kanal die Lautstärke anzupassen. Mit dieser Funktion können Sie die Lautstärke des gewünschten Signals automatisch anpassen lassen. Dies geschieht, indem die Ausgabelautstärke gesenkt wird, wenn das Modulationssignal hoch ist, und angehoben wird, wenn das Modulationssignal niedrig ist.
Dolby Digital-Einstellungen anpassen Wenn ausschließlich Surround-Lautsprecher an das Fernsehgerät angeschlossen sind, können Sie mit Hilfe dieser Funktion den Dolby Rückseite des Fernsehers Pro Logic Surround-Effekt genießen. Es stehen verschiedene Wiedergabemodi für die Haupt-, den Center- und die hinteren Lautsprecher zur Verfügung. Surround-Modus Eingangssignal Lautsprecher...
Dolby-Einstellungen anpassen Sie können folgende Dolby-Einstellungen nach Ihrem persönlichen Geschmack einstellen: N Lautstärke des Center-Lautsprechers und der hinteren Lautsprecher N Pro-Logic-Verzögerung für die hinteren Lautsprecher (zwischen 15 ms und 30 ms) N Testton zum Prüfen der Lautstärke jedes Lautsprechers aktivieren/deaktivieren Drücken Sie die Taste MENU.
Externe Tonwiedergabe einstellen Wenn ein Audiogerät am Digitalausgang des Fernsehers angeschlossen ist, können Sie mit Hilfe dieser Funktion die Tonwiedergabe wie gewünscht anpassen. Drücken Sie die Taste MENU. Ergebnis: Das Hauptmenü wird eingeblendet. Wählen Sie mit der Taste M oder L die Option Ton. Ergebnis: Die Optionen, die in der Gruppe Ton zur Verfügung stehen, werden angezeigt.
Tonwiedergabemodus wählen (abhängig vom Modell) Mit der Taste “S.Mode” wird die Verarbeitung und Ausgabe des Audiosignals angezeigt und gesteuert. Beim Einschalten wird automatisch der Modus “Dual-I” oder “Stereo” gewählt (abhängig von der aktuellen Übertragung). Surround S.STD P.STD S.Mode Art der Sendung Bildschirmanzeige Standardsender MONO (Standard)
Sleep-Timer stellen Um ein Intervall zwischen 30 und 180 Minuten auszuwählen, nach dessen Ablauf das Fernsehgerät automatisch in den Standby-Modus geschaltet wird, drücken Sie die Taste “Sleep”. Display P.Size Drücken Sie die Taste Sleep Ergebnis: Das Menü Sleep Timer (Verzögertes Ausschalten) wird angezeigt.
Automatisches Ein- und Ausschalten Sie können den Timer so konfigurieren, dass sich das Fernsehgerät: N zu einer bestimmten Zeit automatisch einschaltet und den von Ihnen gewünschten Kanal wählt N zu einer bestimmten Zeit automatisch abschaltet ➣ Zuerst müssen Sie die Uhr des Fernsehgerätes einstellen (siehe “Aktuelle Uhrzeit einstellen und anzeigen”...
PIP-Funktion verwenden (Bild in Bild) Sie können innerhalb des Hauptbilds (Fernsehsendung oder externe A/V-Geräte wie Video oder DVD) ein Nebenbild einblenden. Dadurch können Sie gleichzeitig eine Fernsehsendung und eine andere Videoquelle im Auge behalten. Drücken Sie die Taste MENU. Ergebnis: Das Hauptmenü wird eingeblendet. Wählen Sie mit der Taste M oder L die Option PIP.
Seite 37
PIP-Funktion verwenden (Bild in Bild) ☛ Einfaches Bedienen mit der Fernbedienung Tasten Feature PIP ON PIP-Funktion direkt ein- und ausschalten. Scan Kurzes Anspielen aller gespeicherten Kanäle. Drücken Sie zum Anhalten des Vorgangs erneut die Taste Scan. Display P.Size Swap Haupt- und Nebenbild vertauschen. ➣...
Videotextfunktion Die meisten Fernsehsender bieten Informationen per Videotext an. Dazu zählen: N Sendezeiten N Nachrichten und Wetterberichte N Sportergebnisse N Reiseinformationen Diese Informationen werden auf nummerierten Seiten dargestellt (siehe Diagramm). Teil Inhalt Ausgewählte Seitennummer. Senderkennung. Aktuelle Seitenzahl oder Suchhinweise. Datum und Uhrzeit. Text.
Videotextinformationen anzeigen Videotextinformationen können jederzeit auf dem Fernseher angezeigt werden. ☛ Für die korrekte Darstellung von Videotextinformationen muss der Senderempfang Surround S.STD P.STD S.Mode einwandfrei sein. Anderenfalls kann es dazu kommen, dass... N Informationen fehlen Mute Still N einige Seiten nicht angezeigt werden können Menu Video Wählen Sie mit der Tasten P...
Anzeigeoptionen auswählen Für das Anzeigen von Videotextseiten können Sie nach Bedarf verschiedene Optionen einstellen. Surround S.STD P.STD S.Mode Gewünschte Anzeigeoption Taste Mute Still N Verborgenen Text anzeigen (Aufdecken) (z. B. Antworten bei Quizsendungen) N Normales Fernsehbild Menu Video erneut (Aufdecken) N Eine Unterseite (Unterseite) N Beim Suchen nach einer Seite das...
Eine Videotextseite anwählen Sie können Seitenzahlen direkt über die Nummerntasten auf der Fernbedienung eingeben. Geben Sie die dreistellige Seitennummer der gewünschten Seite mit den Nummerntasten ein. Ergebnis: Der Zähler der aktuellen Seite wird aktualisiert, und die Seite wird angezeigt. Falls die ausgewählte Seite mit weiteren Unterseiten verknüpft ist, werden diese nacheinander angezeigt.
Geräte an die externen Ein- und Ausgänge anschließen ➢ Verwenden Sie EXT1 für Geräte mit RGB-Ausgang, wie z. B. Videorekorder Spielekonsolen oder Video-Disc-Player. Rückseite des Fernsehers oder Decoder/ Spielekonsolee oder Video-Disc-Player Dieses Ende können Sie mit folgenden Anschlüssen verbinden: N einem SCART-Anschluss Satellitenempfänger N einem S-Videoanschluss und zwei Cinch-Audio-Anschlüssen (L/R);...
Audiogeräte anschließen ➢ Über die Cinch-Anschlüsse mit der Aufschrift AUDIO OUT können Sie den Fernseher an Audiogeräte, z. B. an eine Stereoanlage, anschließen (auf diese Weise können Sie die Vorzüge der Surround- Effekte genießen). Rückseite des Fernsehers Audiogerät Geräte an den Cinch-Eingang anschließen (abhängig vom Modell) ➢...
Geräte an den S-Video-Eingang anschließen (abhängig vom Modell) ➢ Über die S-VIDEO- und die Cinch-Audio-Anschlüsse (AUDIO-L/R) können Sie Geräte mit S-Video- Ausgang, wie z. B. Camcorder oder Videorekorder, an den Fernseher anschließen. Seitenwand des Fernsehers Camcorder Videorekorder Vorderseite des Fernsehgerätes Für das Wiedergeben von Bild und Ton müssen sowohl S-VIDEO- also auch Cinch-Anschlüsse verwendet werden.
Externe Signalquellen wiedergeben Wenn Sie mehrere Audio-/Videosysteme angeschlossen haben, können Sie Signale von verschiedenen Quellen anzeigen, indem Sie jeweils die entsprechende Signalquelle auswählen. Surround S.STD P.STD S.Mode Vergewissern Sie sich, dass alle Geräte richtig angeschlossen sind. Mute Still Schalten Sie das Fernsehgerät ein, und drücken Sie mehrmals auf die Taste VIDEO.
Eine Eingangsquelle zu einem externen Ausgang durchschleifen Das Gerät bietet Ihnen die Möglichkeit, Audio- und Videosignale über externe Geräte auszugeben. Drücken Sie die Taste MENU. Ergebnis: Das Hauptmenü wird eingeblendet. Wählen Sie mit der Taste M oder L die Option Funktionen. Ergebnis: Die Optionen, die in der Gruppe Funktionen zur Verfügung stehen, werden angezeigt.
Fernbedienung für andere Geräte einstellen Mit der Fernbedienung dieses Fernsehers können neben diesem Gerät auch fast alle Videorekorder, Kabelkanalboxen oder DVD- Player gesteuert werden. Power ➣ Die Funktionsfähigkeit der Fernbedienung mit Fernsehgeräten anderer Hersteller kann nicht garantiert Cable werden. Schalten Sie den Videorekorder, die Kabelkanalbox oder den DVD-Player aus.
Verkabelung des SCART-Anschlusses (EXT1, EXT2 oder EXT3) Wenn Sie andere Geräte über den SCART-Anschluss des Fernsehers anschließen möchten, wenden Sie sich an Ihren Händler oder einen qualifizierten Techniker, um das A/V-Kabel wie unten abgebildet zu verkabeln. Kontaktstift Signal Audio-Ausgang R Audio-Eingang R Audio-Ausgang L Audio-Masse...
Vor der Kontaktaufnahme mit dem Kundendienst Führen Sie die nachstehend beschriebenen Schritte aus, bevor Sie sich mit dem Kundendienst von Samsung in Verbindung setzen. Wenn Sie das Problem nicht mit Hilfe der nachstehenden Anleitung beheben können, notieren Sie die Modell- und Seriennummer des Fernsehgerätes, und setzen sie sich mit Ihrem lokalen Fachhändler in Verbindung.
- KUNDENDIENST - Setzen Sie sich mit Ihrem Fachhändler oder einem Kundendienstvertreter in Verbindung, wenn sich eine Änderung in der Leistung des Produkts ergeben hat, die auf einen Produktfehler hinweist. ELECTRONICS BP68-00088A-02...
