Filename [DR-MH30EU_04Name.fm]
DR-MH30EU_00.book Page 11 Monday, June 14, 2004 4:51 PM

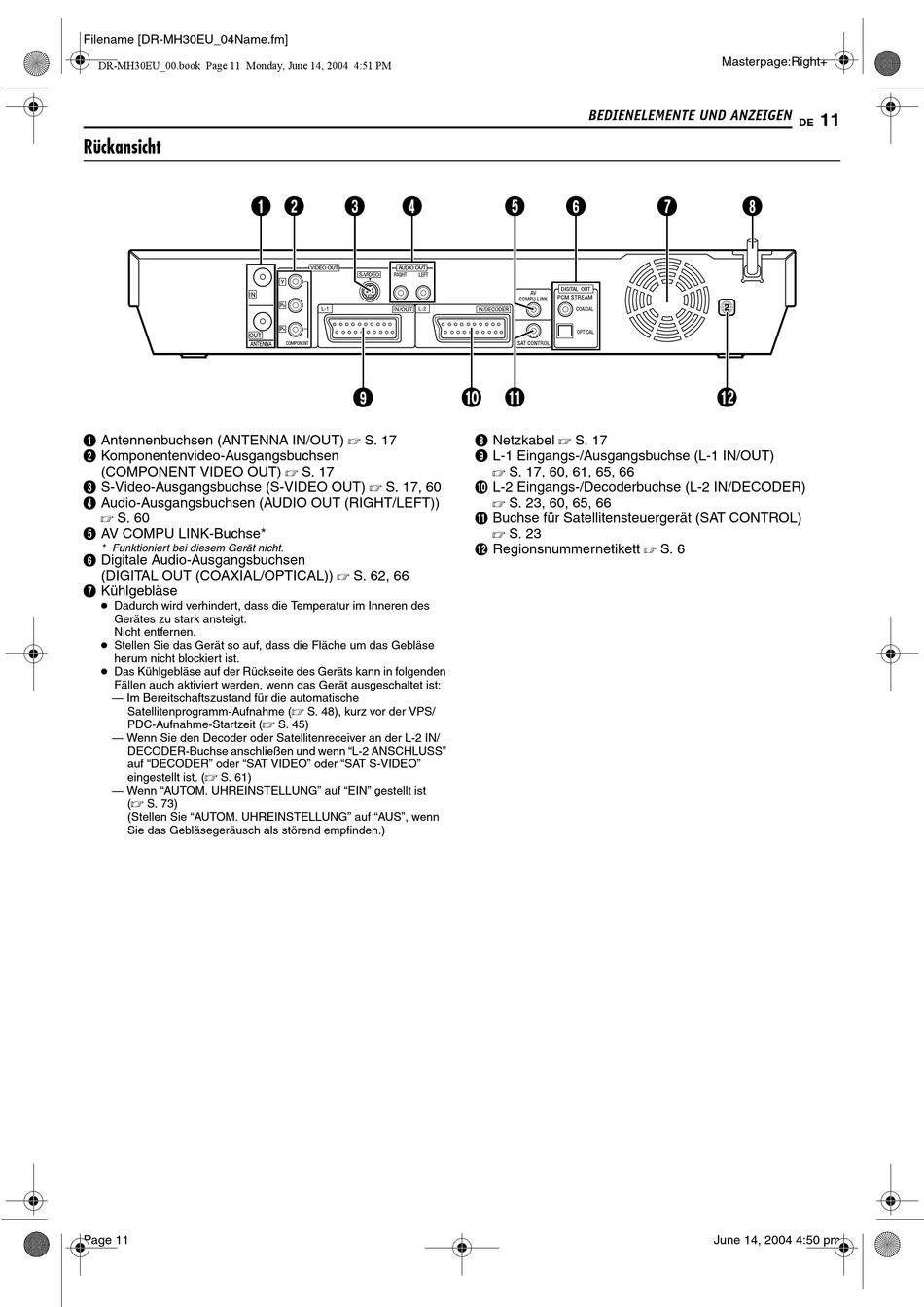

Rückansicht
A
A Antennenbuchsen (ANTENNA IN/OUT)
B Komponentenvideo-Ausgangsbuchsen
(COMPONENT VIDEO OUT)
C S-Video-Ausgangsbuchse (S-VIDEO OUT)
D Audio-Ausgangsbuchsen (AUDIO OUT (RIGHT/LEFT))
S. 60
E AV COMPU LINK-Buchse*
* Funktioniert bei diesem Gerät nicht.
F Digitale Audio-Ausgangsbuchsen
(DIGITAL OUT (COAXIAL/OPTICAL))
G Kühlgebläse
● Dadurch wird verhindert, dass die Temperatur im Inneren des
Gerätes zu stark ansteigt.
Nicht entfernen.
● Stellen Sie das Gerät so auf, dass die Fläche um das Gebläse
herum nicht blockiert ist.
● Das Kühlgebläse auf der Rückseite des Geräts kann in folgenden
Fällen auch aktiviert werden, wenn das Gerät ausgeschaltet ist:
— Im Bereitschaftszustand für die automatische
Satellitenprogramm-Aufnahme (
PDC-Aufnahme-Startzeit (
— Wenn Sie den Decoder oder Satellitenreceiver an der L-2 IN/
DECODER-Buchse anschließen und wenn "L-2 ANSCHLUSS"
auf "DECODER" oder "SAT VIDEO" oder "SAT S-VIDEO"
eingestellt ist. (
S. 61)
— Wenn "AUTOM. UHREINSTELLUNG" auf "EIN" gestellt ist
(
S. 73)
(Stellen Sie "AUTOM. UHREINSTELLUNG" auf "AUS", wenn
Sie das Gebläsegeräusch als störend empfinden.)
Page 11
B
C
D
I
S. 17
S. 17
S. 17, 60
S. 62, 66
S. 48), kurz vor der VPS/
S. 45)
BEDIENELEMENTE UND ANZEIGEN
E
F
J
K
H Netzkabel
S. 17
I L-1 Eingangs-/Ausgangsbuchse (L-1 IN/OUT)
S. 17, 60, 61, 65, 66
J L-2 Eingangs-/Decoderbuchse (L-2 IN/DECODER)
S. 23, 60, 65, 66
K Buchse für Satellitensteuergerät (SAT CONTROL)
S. 23
L Regionsnummernetikett
Masterpage:Right+
11
DE
G
H
L
S. 6
June 14, 2004 4:50 pm
