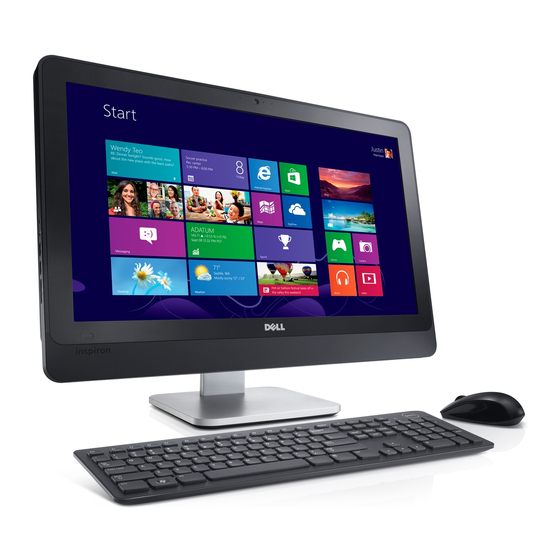

Dell Inspiron One 2330
Benutzerhandbuch
Computermodell: Inspiron One 2330
Vorschriftenmodell: W05C
Vorschriftentyp: W05C001

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dell Inspiron One 2330

Inhaltszusammenfassung für Dell Inspiron One 2330

  • Seite 1 Dell Inspiron One 2330 Benutzerhandbuch Computermodell: Inspiron One 2330 Vorschriftenmodell: W05C Vorschriftentyp: W05C001...

  • Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen

    Marken oder eingetragene Marken der Microsoft Corporation in den USA und/oder anderen Ländern; ® Bluetooth ist eine eingetragene Marke im Besitz der Bluetooth SIG, Inc. und wird von Dell unter ® ® Lizenz verwendet; Intel und Intel SpeedStep sind eingetragene Marken der Intel Corporation in den USA und/oder anderen Ländern.

  • Seite 3: Inhaltsverzeichnis

    Inhalt Vorbereitung ..... . . Abschalten des Computers und aller angeschlossener ......Geräte Sicherheitshinweise .
  • Seite 4 Touchscreen-Platine ....Entfernen der Touchscreen-Platine ... Einsetzen der Touchscreen-Platine ... Umwandlerplatine .
  • Seite 5 12 Festplattenlaufwerk ....Entfernen der Festplatte ....Wiedereinbau der Festplatte .
  • Seite 6 18 Prozessor ......Entfernen des Prozessors ....Austauschen des Prozessors .
  • Seite 7 24 E/A-Platine ..... . . Entfernen der E/A-Platine ....Einsetzen der E/A-Platine .
  • Seite 8 29 Kameramodul ..... Entfernen des Kameramoduls ... . . Einbauen des Kameramoduls .

  • Seite 9: Vorbereitung

    Vorbereitung Abschalten des Computers und aller angeschlossener Geräte VORSICHT: Um Datenverlust zu vermeiden, speichern und schließen Sie alle geöffneten Dateien, und beenden Sie alle aktiven Programme, bevor Sie den Computer ausschalten. 1 Speichern und schließen Sie alle geöffneten Dateien und beenden Sie alle geöffneten Programme.

  • Seite 10: Sicherheitshinweise

    Lieferumfang des Computers enthaltenen Sicherheitshinweise. Zusätzliche Empfehlungen zur bestmöglichen Umsetzung der Sicherheitsrichtlinien finden Sie auf unserer Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/regulatory_compliance. WARNUNG: Trennen Sie den Computer vom Netz, bevor Sie die Computerabdeckung oder Verkleidungselemente entfernen. Bringen Sie nach Abschluss der Arbeiten innerhalb des Computers wieder alle Abdeckungen, Verkleidungselemente und Schrauben an, bevor Sie das Gerät erneut an das...

  • Seite 11: Empfohlene Werkzeuge

    Empfohlene Werkzeuge Für die in diesem Dokument beschriebenen Verfahren sind ggf. die folgenden Werkzeuge erforderlich: • Kreuzschlitzschraubenzieher • Kunststoffstift Vorbereitung...
  • Seite 12 Vorbereitung...

  • Seite 13: Nach Abschluss Der Arbeiten Im Inneren Des Computers

    Nach Abschluss der Arbeiten im Inneren des Computers Sind die Austauscharbeiten abgeschlossen, achten Sie bitte auf folgende Punkte: • Alle Schrauben wurden wieder eingesetzt und im Inneren des Computers befinden sich keine losen Schrauben mehr. • Alle vor den Reparaturarbeiten entfernten externen Geräte, Kabel, Karten und andere Teile wurden wieder angeschlossen.
  • Seite 14 Nach Abschluss der Arbeiten im Inneren des Computers...

  • Seite 15: Technische Übersicht

    Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter „Vorbereitung“ auf Seite 9. Zusätzliche Empfehlungen zur bestmöglichen Umsetzung der Sicherheitsrichtlinien finden Sie auf unserer Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/regulatory_compliance. Innenansicht des Computers Abdeckung der Touchscreen-Platine Baugruppe des optischen Laufwerks...

  • Seite 16: Komponenten Der Systemplatine

    Wireless-Mini-Card Systemplatine Lautsprecher ( 2) E/A-Abdeckung Abdeckung der E/A-Platine Netzteillüfter Betriebsschalterplatine Umwandlerplatine Komponenten der Systemplatine Technische Übersicht...
  • Seite 17 Kamerakabelanschluss (WEBCAM) Batteriesockel (BAT1) Prozessorsockel (PROCESSOR) Speichermodulanschluss (CHANNEL A DIMM 1) Speichermodulanschluss CMOS-Reset-Jumper (SW50) (CHANNEL A DIMM 0) Anschluss linkes Lautsprecherkabel Anschluss rechtes (LINE_OUT) Lautsprecherkabel (LINE_OUT) Kennwort-Reset-Jumper (E49) SPI-Anschluss (E16) Anschluss für Kabel des Anschluss des Kabels der Prozessorkühlkörperlüfters (CPU Betriebsschalterplatine FAN) (FRONT_PANEL)
  • Seite 18 Technische Übersicht...

  • Seite 19: Standrahmen

    Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter „Vorbereitung“ auf Seite 9. Zusätzliche Empfehlungen zur bestmöglichen Umsetzung der Sicherheitsrichtlinien finden Sie auf unserer Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/regulatory_compliance. Entfernen des Standrahmens Verfahren VORSICHT: Achten Sie vor dem Öffnen des Computers darauf, dass Sie ihn auf ein...
  • Seite 20 3 Schieben Sie die Abdeckung des Computerstandrahmens zurück und heben Sie sie vom Computer. 4 Entfernen Sie die Schrauben, mit denen der Computerstandrahmen am Computer befestigt ist. 5 Schwenken Sie den Computerstandrahmen nach oben und entfernen Sie den Computerstandrahmen vom Computer. Schrauben (4) Standrahmen Standrahmen...

  • Seite 21: Wiedereinbauen Des Standrahmens

    Wiedereinbauen des Standrahmens Verfahren 1 Richten Sie die Schraubenbohrungen am Computerstandrahmen an den Schraubenbohrungen auf dem Computer aus. 2 Bringen Sie die Schrauben wieder an, mit denen der Computerstandrahmen am Computer befestigt ist. 3 Schieben Sie die Abdeckung des Computerstandrahmens darüber und lassen Sie diese einrasten.
  • Seite 22 Standrahmen...

  • Seite 23: Rückseitige Abdeckung

    Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter „Vorbereitung“ auf Seite 9. Zusätzliche Empfehlungen zur bestmöglichen Umsetzung der Sicherheitsrichtlinien finden Sie auf unserer Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/regulatory_compliance. Entfernen der hinteren Abdeckung Vorbereitende Arbeitsschritte 1 Entfernen Sie den Standrahmen.

  • Seite 24: Erneutes Anbringen Der Hinteren Abdeckung

    Steckplätze (2) mittlerer Rahmen Schrauben (4) hintere Abdeckung Erneutes Anbringen der hinteren Abdeckung Verfahren 1 Bringen Sie die hintere Abdeckung wieder am Computer an und lassen Sie diese einrasten. 2 Achten Sie darauf, dass die Schraubenbohrungen auf der hinteren Abdeckung an den Schraubenbohrungen des mittleren Rahmens ausgerichtet sind.

  • Seite 25: Touchscreen-Platine

    Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter „Vorbereitung“ auf Seite 9. Zusätzliche Empfehlungen zur bestmöglichen Umsetzung der Sicherheitsrichtlinien finden Sie auf unserer Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/regulatory_compliance. Entfernen der Touchscreen-Platine Vorbereitende Arbeitsschritte 1 Entfernen Sie den Standrahmen.
  • Seite 26 2 Trennen Sie das Systemplatinenkabel von der Touchscreen-Platine. 3 Heben Sie die Verriegelungslasche an und trennen Sie die Touchscreen- Platinenkabel von der Touchscreen-Platine. Anschlüsse (4) Systemplatinenkabel Touchscreen-Platinenkabel (4) Touchscreen-Platine...
  • Seite 27 4 Entfernen Sie die Schrauben, mit denen die Touchscreen-Platine am Gehäuse befestigt ist. 5 Heben Sie die Touchscreen-Platine aus dem Gehäuse. Schrauben (2) Touchscreen-Platine Touchscreen-Platine...

  • Seite 28: Einsetzen Der Touchscreen-Platine

    Einsetzen der Touchscreen-Platine Verfahren 1 Richten Sie die Schraubenbohrungen der Touchscreen-Platine und die des Gehäuses direkt übereinander aus. 2 Bringen Sie die Schrauben zur Befestigung der Touchscreen-Platine am Gehäuse wieder an. 3 Verbinden Sie alle Touchscreen-Platinenkabel mit den Anschlüssen an der Touchscreen-Platine und befestigen Sie sie mit den Laschen.

  • Seite 29: Umwandlerplatine

    Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter „Vorbereitung“ auf Seite 9. Zusätzliche Empfehlungen zur bestmöglichen Umsetzung der Sicherheitsrichtlinien finden Sie auf unserer Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/regulatory_compliance. Ausbauen der Umwandlerplatine Vorbereitende Arbeitsschritte 1 Entfernen Sie den Standrahmen.
  • Seite 30 Verfahren 1 Trennen Sie das Kabel der Spannungswandlerplatine sowie das Kabel der Display-Hintergrundbeleuchtung von den Anschlüssen auf der Spannungswandlerplatine. 2 Entfernen Sie die Schrauben, mit denen die Umwandlerplatine am Gehäuse befestigt ist. 3 Entfernen Sie die Spannungswandlerplatine vom Gehäuse. Kabel der Bildschirm- Umwandlerplatine Hintergrundbeleuchtung Schrauben (2)

  • Seite 31: Wiedereinbauen Der Umwandlerplatine

    Wiedereinbauen der Umwandlerplatine Verfahren 1 Richten Sie die Schraubenbohrungen auf der Spannungswandlerplatine an den Schraubenbohrungen auf dem Gehäuse aus. 2 Bringen Sie die Schrauben an, mit denen die Umwandlerplatine am Gehäuse befestigt ist. 3 Schließen Sie das Kabel der Spannungswandlerplatinen sowie das Kabel der Display-Hintergrundbeleuchtung wieder an der Spannungswandlerplatine an.
  • Seite 32 Umwandlerplatine...

  • Seite 33: Betriebsschalterplatine

    Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter „Vorbereitung“ auf Seite 9. Zusätzliche Empfehlungen zur bestmöglichen Umsetzung der Sicherheitsrichtlinien finden Sie auf unserer Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/regulatory_compliance. Entfernen der Betriebsschalterplatine Vorbereitende Arbeitsschritte 1 Entfernen Sie den Standrahmen.

  • Seite 34: Einbauen Der Betriebsschalterplatine

    2 Ziehen Sie das Kabel der Betriebsschalterplatine aus dem Anschluss auf der Betriebsschalterplatine. mittlerer Rahmen Betriebsschalterplatine Kabel der Betriebsschalterplatine Einbauen der Betriebsschalterplatine Verfahren 1 Verbinden Sie das Kabel der Betriebsschalterplatine mit dem Anschluss auf der Betriebsschalterplatine. 2 Schieben Sie die Betriebsschalterplatine in die Vertiefung auf dem mittleren Rahmen.

  • Seite 35: Speichermodule

    Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter „Vorbereitung“ auf Seite 9. Zusätzliche Empfehlungen zur bestmöglichen Umsetzung der Sicherheitsrichtlinien finden Sie auf unserer Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/regulatory_compliance. Entfernen der Speichermodule) Vorbereitende Arbeitsschritte 1 Entfernen Sie den Standrahmen.
  • Seite 36 Verfahren 1 Heben Sie die Abdeckung des Speichermoduls mit den Fingern aus der Abdeckung der Systemplatine. Speichermodulabdeckung Abdeckung der Hauptplatine 2 Drücken Sie die Sicherungsklammern auf beiden Seiten des Speichermodulanschlusses vorsichtig mit den Fingerspitzen auseinander, bis das Speichermodul herausspringt. Speichermodule...
  • Seite 37 3 Entfernen Sie das Speichermodul aus dem Speichermodulanschluss. Sicherungsklammern (2) Speichermodulanschluss Speichermodul Speichermodule...

  • Seite 38: Wiedereinbauen Der Speichermodule

    Wiedereinbauen der Speichermodule Verfahren 1 Richten Sie die Kerbe am Speichermodul an der Halterung im Speichermodulanschluss aus. 2 Schieben Sie das Speichermodul in einem Winkel von 45° fest in den Anschluss ein und drücken Sie es vorsichtig nach unten, bis es mit einem Klicken einrastet.

  • Seite 39: Optisches Laufwerk

    Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter „Vorbereitung“ auf Seite 9. Zusätzliche Empfehlungen zur bestmöglichen Umsetzung der Sicherheitsrichtlinien finden Sie auf unserer Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/regulatory_compliance. Entfernen des optischen Laufwerks Vorbereitende Arbeitsschritte 1 Entfernen Sie den Standrahmen.
  • Seite 40 Verfahren 1 Trennen Sie das Strom- und Datenkabel vom Anschluss auf der optischen Laufwerk. 2 Entfernen Sie die Schrauben, mit denen das optische Laufwerk am Gehäuse befestigt ist. 3 Entfernen Sie das optische Laufwerk, indem Sie es vom Gehäuse abziehen. Optisches Laufwerk Schrauben (2) Strom- und Datenkabel...
  • Seite 41 6 Schwenken Sie die Blende des optischen Laufwerks nach oben, um diese aus dem optischen Laufwerk zu lösen. 7 Entfernen Sie die Blende des optischen Laufwerks vom optischen Laufwerk. Blende des optischen Laufwerks Halterung des optischen Laufwerks Schrauben (2) Optisches Laufwerk...

  • Seite 42: Einbauen Des Optischen Laufwerks

    Einbauen des optischen Laufwerks Verfahren 1 Richten Sie die Blende des optischen Laufwerks am optischen Laufwerk aus und lassen Sie diese einrasten. 2 Richten Sie die Schraubenbohrungen auf der Halterung des optischen Laufwerks an den Schraubenbohrungen auf dem optischen Laufwerk aus. 3 Bringen Sie die Schrauben wieder an, mit denen die Halterung des optischen Laufwerks am optischen Laufwerk befestigt ist.

  • Seite 43: Vesa-Halterung

    Sie die Anweisungen unter „Vorbereitung“ auf Seite 9. Zusätzliche Empfehlungen zur bestmöglichen Umsetzung der Sicherheitsrichtlinien finden Sie auf unserer Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/regulatory_compliance. ANMERKUNG: Die Abmessungen der VESA-Halterung an Ihrem Computer betragen 100 x 100 mm.

  • Seite 44: Anbringen Der Vesa-Halterung

    VESA-Halterung Schrauben (9) Anbringen der VESA-Halterung Verfahren 1 Richten Sie die Schraubenbohrungen auf der VESA-Halterung an den Schraubenbohrungen auf dem Gehäuse aus. 2 Bringen Sie die Schrauben wieder an, mit denen die VESA-Halterung am Gehäuse befestigt ist. Abschließende Arbeitsschritte 1 Bringen Sie die hintere Abdeckung wieder an. Siehe „Erneutes Anbringen der hinteren Abdeckung“...

  • Seite 45: Festplattenlaufwerk

    Sie die Anweisungen unter „Vorbereitung“ auf Seite 9. Zusätzliche Empfehlungen zur bestmöglichen Umsetzung der Sicherheitsrichtlinien finden Sie auf unserer Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/regulatory_compliance. VORSICHT: Um Datenverlust zu vermeiden, entfernen Sie die Festplatte nicht, während der Computer eingeschaltet ist oder sich im Energiesparmodus befindet.
  • Seite 46 Verfahren 1 Lösen Sie das Netzkabel und das Datenkabel des optischen Laufwerks aus den Kabelführungen des Festplattengehäuses. 2 Trennen Sie das Stromversorgungs- und Datenkabel vom Anschluss auf dem optischen Laufwerk. 3 Entfernen Sie das Stromversorgungskabel aus der Kabelführung auf dem Festplattengehäuse.
  • Seite 47 6 Entfernen Sie die Schrauben, mit denen der Festplattenträger am Festplattenlaufwerk befestigt ist. 7 Heben Sie die Festplatte aus dem Festplattengehäuse heraus. Festplatte Schrauben (4) Festplattenträger Festplattenlaufwerk...

  • Seite 48: Wiedereinbau Der Festplatte

    Wiedereinbau der Festplatte Verfahren 1 Schieben Sie die Festplatte in das Festplattengehäuse. 2 Richten Sie die Schraubenbohrungen auf dem Festplattengehäuse an den Schraubenbohrungen auf der Festplatte aus. 3 Bringen Sie die Schrauben wieder an, mit denen der Festplattenträger am Festplattenlaufwerk befestigt wird. 4 Positionieren Sie das Festplattengehäuse auf dem Gehäuse und schieben Sie dieses im Computer nach unten.

  • Seite 49: Blende Der Systemplatine

    Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter „Vorbereitung“ auf Seite 9. Zusätzliche Empfehlungen zur bestmöglichen Umsetzung der Sicherheitsrichtlinien finden Sie auf unserer Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/regulatory_compliance. Entfernen der Abdeckung der Hauptplatine Vorbereitende Arbeitsschritte 1 Entfernen Sie den Standrahmen.
  • Seite 50 Verfahren 1 Entfernen Sie die Schrauben, mit denen die Blende der Systemplatine am Gehäuse befestigt ist. 2 Drehen Sie die Abdeckung der Systemplatine zur Seite und nehmen Sie die Abdeckung der Systemplatine vom Gehäuse ab. Abdeckung der Hauptplatine Schrauben (4) Blende der Systemplatine...

  • Seite 51: Wiedereinbauen Der Abdeckung Der Hauptplatine

    Wiedereinbauen der Abdeckung der Hauptplatine Verfahren 1 Richten Sie die Schraubenbohrungen auf der Abdeckung der Systemplatine an den Schraubenbohrungen auf dem Gehäuse aus. 2 Bringen Sie die Schrauben wieder an, mit denen die Blende der Systemplatine am Gehäuse befestigt ist. Abschließende Arbeitsschritte 1 Bringen Sie die VESA-Halterung wieder an.
  • Seite 52 Blende der Systemplatine...

  • Seite 53: Wireless-Mini-Card

    Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/regulatory_compliance. ANMERKUNG: Dell bietet weder eine Garantie für die Kompatibilität von noch Unterstützung für Mini-Cards anderer Hersteller. Wenn Sie zusammen mit Ihrem Computer eine Wireless-Mini-Card bestellt haben, ist die Karte bereits installiert.
  • Seite 54 Verfahren 1 Trennen Sie die Antennenkabel von den Anschlüssen auf der Mini-Card. 2 Entfernen Sie die Schrauben, mit denen die Mini-Card am Systemplatinenanschluss befestigt ist. Schrauben (2) Antennenkabel (2) 3 Entfernen Sie die Mini-Card, indem Sie sie vom Systemplatinenanschluss abziehen. Systemplatinenanschluss Mini-Card Wireless-Mini-Card...

  • Seite 55: Wiedereinbau Der Wireless-Mini-Card

    Wiedereinbau der Wireless-Mini-Card Verfahren 1 Richten Sie die Kerbe an der Mini-Card an der Haltung am Systemplatinenanschluss aus. VORSICHT: Schieben Sie die Mini-Card mit gleichmäßiger Kraft an ihren Platz. Wird zu viel Kraft angewendet, kann der Anschluss beschädigt werden. VORSICHT: Die Anschlüsse sind kodiert, um ein falsches Anschließen zu vermeiden.
  • Seite 56 Abschließende Arbeitsschritte 1 Bringen Sie die Hauptplatinenabdeckung wieder an. Siehe „Wiedereinbauen der Abdeckung der Hauptplatine“ auf Seite 51. 2 Bringen Sie die VESA-Halterung wieder an. Siehe „Anbringen der VESA-Halterung“ auf Seite 44. 3 Bringen Sie die hintere Abdeckung wieder an. Siehe „Erneutes Anbringen der hinteren Abdeckung“...

  • Seite 57: Lautsprecher

    Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter „Vorbereitung“ auf Seite 9. Zusätzliche Empfehlungen zur bestmöglichen Umsetzung der Sicherheitsrichtlinien finden Sie auf unserer Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/regulatory_compliance. Entfernen der Lautsprecher Vorbereitende Arbeitsschritte 1 Entfernen Sie den Standrahmen.
  • Seite 58 Verfahren 1 Trennen Sie die Kabel des linken und rechten Lautsprechers von den Systemplatinenanschlüssen. 2 Ziehen Sie die Lautsprecherkabel von den Kabelführungen auf dem Gehäuse ab. 3 Entfernen Sie die Schrauben, mit denen die Lautsprecher am Gehäuse befestigt sind. 4 Heben Sie die Lautsprecher aus dem Gehäuse. Schrauben (4) Lautsprecher ( 2) Anschluss rechtes...

  • Seite 59: Anbringen Der Lautsprecher

    Anbringen der Lautsprecher Verfahren 1 Richten Sie die Schraubenöffnungen an den Lautsprechern an den Schraubenöffnungen am Gehäuse aus. 2 Bringen Sie die Schrauben wieder an, mit denen die Lautsprecher am Gehäuse befestigt sind. 3 Führen Sie die Lautsprecherkabel durch die Kabelführungen am Gehäuse. 4 Schließen Sie die Kabel des linken und rechten Lautsprechers an den Systemplatinenanschlüssen an.
  • Seite 60 Lautsprecher...

  • Seite 61: Prozessorkühlkörper

    Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter „Vorbereitung“ auf Seite 9. Zusätzliche Empfehlungen zur bestmöglichen Umsetzung der Sicherheitsrichtlinien finden Sie auf unserer Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/regulatory_compliance. Ausbauen des Prozessorkühlkörpers Vorbereitende Arbeitsschritte 1 Entfernen Sie den Standrahmen.
  • Seite 62 Verfahren 1 Entfernen Sie die Schraube, mit der der Prozessorkühlkörper am Gehäuse befestigt ist. 2 Lösen Sie die unverlierbaren Schrauben, mit denen der Prozessorkühlkörper auf der Hauptplatine befestigt ist, der Reihe nach (Reihenfolge auf dem Prozessorkühlkörper angegeben). 3 Ziehen Sie die Aluminiumfolie vom Lüfter des Prozessorkühlkörpers ab. 4 Heben Sie den Prozessorkühlkörper von der Hauptplatine ab.

  • Seite 63: Wiedereinbau Des Prozessorkühlkörpers

    Wiedereinbau des Prozessorkühlkörpers Verfahren ANMERKUNG: Die ursprüngliche Wärmeleitpaste kann wiederverwendet werden, wenn die ursprüngliche Systemplatine und der ursprüngliche Kühlkörper gemeinsam wieder eingebaut werden. Wenn nur eine der beiden Komponenten (Systemplatine oder Kühlkörper) wieder eingebaut wird, verwenden Sie das im Kit enthaltene Wärmeleitpad, um die Wärmeleitfähigkeit sicherzustellen.
  • Seite 64 Prozessorkühlkörper...

  • Seite 65: Prozessorkühlkörperlüfter

    Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter „Vorbereitung“ auf Seite 9. Zusätzliche Empfehlungen zur bestmöglichen Umsetzung der Sicherheitsrichtlinien finden Sie auf unserer Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/regulatory_compliance. Entfernen des Prozessorkühlkörperlüfters Vorbereitende Arbeitsschritte 1 Entfernen Sie den Standrahmen.
  • Seite 66 Verfahren 1 Trennen Sie das Lüfterkabel des Prozessorkühlkörpers vom Systemplatinenanschluss. 2 Entfernen Sie die Schrauben, mit denen der Lüfter des Prozessorkühlkörpers am Gehäuse befestigt ist. 3 Ziehen Sie die Aluminiumfolie vom Prozessorkühlkörper ab. 4 Heben Sie den Lüfter des Prozessorkühlkörpers aus dem Gehäuse Aluminiumfolie Prozessorkühlkörperlüfter Schrauben (3)

  • Seite 67: Wiedereinbauen Des Prozessorkühlkörperlüfters

    Wiedereinbauen des Prozessorkühlkörperlüfters Verfahren 1 Richten Sie die Schraubenbohrungen auf dem Lüfter des Prozessorkühlkörpers an den Schraubenbohrungen auf dem Gehäuse aus. 2 Bringen Sie die Schrauben wieder an, mit denen der Lüfter des Prozessorkühlkörpers am Gehäuse befestigt ist. 3 Schließen Sie das Lüfterkabel des Prozessorkühlkörpers am Systemplatinenanschluss an.
  • Seite 68 Prozessorkühlkörperlüfter...

  • Seite 69: Prozessor

    Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter „Vorbereitung“ auf Seite 9. Zusätzliche Empfehlungen zur bestmöglichen Umsetzung der Sicherheitsrichtlinien finden Sie auf unserer Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/regulatory_compliance. Entfernen des Prozessors Vorbereitende Arbeitsschritte 1 Entfernen Sie den Standrahmen.
  • Seite 70 Verfahren 1 Drücken Sie auf den Entriegelungshebel auf der Prozessorabdeckung, und ziehen Sie ihn nach außen, um ihn aus der Halterung zu lösen. 2 Ziehen Sie den Entriegelungshebel ganz nach oben, um die Prozessorabdeckung zu öffnen. Belassen Sie den Freigabehebel in der offenen Position, so dass der neue Prozessor ohne weitere Handgriffe in den Sockel eingesetzt werden kann.

  • Seite 71: Austauschen Des Prozessors

    Austauschen des Prozessors Verfahren Packen Sie den neuen Prozessor aus und achten Sie dabei darauf, dass Sie die Unterseite des Prozessors nicht berühren. VORSICHT: Erden Sie sich selbst, indem Sie eine unlackierte Metalloberfläche berühren. VORSICHT: Sie müssen den Prozessor korrekt in den Sockel einsetzen, um dauerhafte Schäden am Prozessor und Computer zu vermeiden.
  • Seite 72 7 Befreien Sie die Unterseite des Kühlkörpers von Rückständen der Wärmeleitpaste. 8 Tragen Sie die neue Wärmeleitpaste auf der Oberseite des Prozessors auf. VORSICHT: Tragen Sie unbedingt neue Wärmeleitpaste auf. Neue Wärmeleitpaste ist für den guten thermischen Kontakt extrem wichtig, der für einen optimalen Prozessorbetrieb erforderlich ist.

  • Seite 73: Netzteil-Lüfterhalterung

    Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter „Vorbereitung“ auf Seite 9. Zusätzliche Empfehlungen zur bestmöglichen Umsetzung der Sicherheitsrichtlinien finden Sie auf unserer Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/regulatory_compliance. Entfernen der Netzteil-Lüfterhalterung Vorbereitende Arbeitsschritte 1 Entfernen Sie den Standrahmen.
  • Seite 74 Verfahren 1 Entfernen Sie die Schraube, mit der die Netzteil-Lüfterhalterung am Gehäuse befestigt ist. 2 Heben Sie die Netzteil-Lüfterhalterung aus dem Gehäuse. Schraube Netzteil-Lüfterhalterung Netzteil-Lüfterhalterung...

  • Seite 75: Einsetzen Der Netzteil-Lüfterhalterung

    Einsetzen der Netzteil-Lüfterhalterung Verfahren 1 Richten Sie die Schraubenbohrung auf der Netzteil-Lüfterhalterung an der Schraubenbohrung auf dem Gehäuse aus. 2 Bringen Sie die Schraube wieder an, mit der die Netzteil-Lüfterhalterung am Gehäuse befestigt ist. Abschließende Arbeitsschritte 1 Bringen Sie die hintere Abdeckung wieder an. Siehe „Erneutes Anbringen der hinteren Abdeckung“...
  • Seite 76 Netzteil-Lüfterhalterung...

  • Seite 77: A-Abdeckung

    Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter „Vorbereitung“ auf Seite 9. Zusätzliche Empfehlungen zur bestmöglichen Umsetzung der Sicherheitsrichtlinien finden Sie auf unserer Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/regulatory_compliance. Entfernen der E/A-Abdeckung Vorbereitende Arbeitsschritte 1 Entfernen Sie den Standrahmen.
  • Seite 78 Verfahren Heben Sie die E/A-Abdeckung vorsichtig an, um sie aus Halterungen zu lösen, mit denen diese im Gehäuse befestigt ist. E/A-Abdeckung E/A-Abdeckung...

  • Seite 79: Anbringen Der E/A-Abdeckung

    Anbringen der E/A-Abdeckung Verfahren Positionieren Sie die E/A-Abdeckung über der Abdeckung der E/A-Platine und lassen Sie diese einrasten. Abschließende Arbeitsschritte 1 Bringen Sie die hintere Abdeckung wieder an. Siehe „Erneutes Anbringen der hinteren Abdeckung“ auf Seite 24. 2 Bringen Sie den Standrahmen wieder an. Siehe „Wiedereinbauen des Standrahmens“...
  • Seite 80 E/A-Abdeckung...

  • Seite 81: Abdeckung Der E/A-Platine

    Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter „Vorbereitung“ auf Seite 9. Zusätzliche Empfehlungen zur bestmöglichen Umsetzung der Sicherheitsrichtlinien finden Sie auf unserer Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/regulatory_compliance. Entfernen der Abdeckung der E/A-Platine Vorbereitende Arbeitsschritte 1 Entfernen Sie den Standrahmen.
  • Seite 82 Verfahren 1 Entfernen Sie die Schrauben, mit denen der Netzanschluss an der Abdeckung der E/A-Platine befestigt ist. 2 Entfernen Sie die Schraube, mit der die Netzsteuerungsplatine an der Abdeckung der E/A-Platine befestigt ist. 3 Entfernen Sie die Schrauben, mit denen die Abdeckung der E/A-Platine am Gehäuse befestigt ist.
  • Seite 83 5 Schieben Sie den Netzanschluss und die Netzsteuerungsplatine in die Vertiefung auf der Abdeckung der E/A-Platine. 6 Trennen Sie das Netzteil-Lüfterkabel von den Anschlüssen der Systemplatine. 7 Heben Sie die Abdeckung der E/A-Platine aus dem Gehäuse heraus. Abdeckung der E/A-Platine Netzteil-Lüfterkabel Abdeckung der E/A-Platine...

  • Seite 84: Einsetzen Der Abdeckung Der E/A-Platine

    Einsetzen der Abdeckung der E/A-Platine Verfahren 1 Verbinden Sie das Netzteil-Lüfterkabel mit den Anschlüssen der Systemplatine. 2 Schieben Sie den Netzanschluss und die Netzsteuerungsplatine in die Vertiefung auf der Abdeckung der E/A-Platine. 3 Richten Sie die Schraubenbohrungen auf der Abdeckung der E/A-Platine an den Schraubenbohrungen im Gehäuse aus.

  • Seite 85: Netzteil

    Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter „Vorbereitung“ auf Seite 9. Zusätzliche Empfehlungen zur bestmöglichen Umsetzung der Sicherheitsrichtlinien finden Sie auf unserer Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/regulatory_compliance. Entfernen des Netzteils Vorbereitende Arbeitsschritte 1 Entfernen Sie den Standrahmen.
  • Seite 86 Verfahren 1 Trennen Sie die Verbindung zwischen Hauptstromkabel und Prozessornetzkabel und den Anschlüssen auf der Systemplatine. 2 Nehmen Sie Netzkabel und Prozessornetzkabel aus den Kabelführungen auf dem Gehäuse. 3 Nehmen Sie das Netzanschlusskabel aus den Kabelführungen auf dem Gehäuse. 4 Entfernen Sie die Schrauben, mit denen das Netzteil am Gehäuse befestigt ist.

  • Seite 87: Einbauen Des Netzteils

    Einbauen des Netzteils Verfahren 1 Richten Sie die Schraubenbohrungen am Netzteil an den Schraubenbohrungen am Gehäuse aus. 2 Bringen Sie die Schrauben wieder an, mit denen das Netzteil am Gehäuse befestigt wird. 3 Führen Sie das Netzanschlusskabel durch die Kabelführungen am Gehäuse.
  • Seite 88 Netzteil...

  • Seite 89: Netzteil-Lüfter

    Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter „Vorbereitung“ auf Seite 9. Zusätzliche Empfehlungen zur bestmöglichen Umsetzung der Sicherheitsrichtlinien finden Sie auf unserer Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/regulatory_compliance. Ausbauen des Netzteillüfters Vorbereitende Arbeitsschritte 1 Entfernen Sie den Standrahmen.
  • Seite 90 Verfahren 1 Entfernen Sie die Schrauben, mit denen der Netzteil-Lüfter an der Abdeckung der E/A-Platine befestigt ist. 2 Heben Sie den Netzteil-Lüfter von der E/A-Platine ab. Netzteillüfter Schrauben (2) Netzteil-Lüfter...

  • Seite 91: Wiedereinbauen Des Netzteillüfters

    Wiedereinbauen des Netzteillüfters Verfahren 1 Richten Sie die Schraubenbohrungen auf dem Netzteil-Lüfter an den Schraubenbohrungen auf der Abdeckung der E/A-Platine aus. 2 Bringen Sie die Schrauben wieder an, mit denen der Netzteil-Lüfter an der Abdeckung der E/A-Platine befestigt ist. Abschließende Arbeitsschritte 1 Bringen Sie die Abdeckung der E/A-Platine wieder an.
  • Seite 92 Netzteil-Lüfter...

  • Seite 93: A-Platine

    Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter „Vorbereitung“ auf Seite 9. Zusätzliche Empfehlungen zur bestmöglichen Umsetzung der Sicherheitsrichtlinien finden Sie auf unserer Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/regulatory_compliance. Entfernen der E/A-Platine Vorbereitende Arbeitsschritte 1 Entfernen Sie den Standrahmen.
  • Seite 94 Verfahren 1 Trennen Sie das Netzkabel vom Systemplatinenanschluss und schieben Sie es von der E/A-Platine weg. 2 Entfernen Sie die Schraube, mit der das Erdungskabel am Gehäuse befestigt ist. 3 Trennen Sie das Bildschirmkabel und das AV-In-Kabel von den Anschlüssen auf der E/A-Platine. Bildschirmkabel AV-In-Kabel Erdungskabel...
  • Seite 95 4 Entfernen Sie die Schrauben, mit denen die E/A-Platine am Gehäuse befestigt ist. 5 Heben Sie die E/A-Platine aus dem Gehäuse heraus. E/A-Platine Schrauben (5) E/A-Platine...

  • Seite 96: Einsetzen Der E/A-Platine

    Einsetzen der E/A-Platine Verfahren 1 Richten Sie die Schraubenbohrungen auf der E/A-Platine an den Schraubenbohrungen auf dem Gehäuse aus. 2 Bringen Sie die Schrauben wieder an, mit denen die E/A-Platine am Gehäuse befestigt ist. 3 Verbinden Sie das Bildschirmkabel und das AV-In-Kabel mit den Anschlüssen auf der E/A-Platine.

  • Seite 97: Knopfzellenbatterie

    Sie die Anweisungen unter „Vorbereitung“ auf Seite 9. Zusätzliche Empfehlungen zur bestmöglichen Umsetzung der Sicherheitsrichtlinien finden Sie auf unserer Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/regulatory_compliance. WARNUNG: Bei unsachgemäßem Einbau kann der Akku explodieren. Ersetzen Sie den Akku nur mit typgleichen oder äquivalenten Modellen. Leere Akkus sind den Herstelleranweisungen entsprechend zu entsorgen.
  • Seite 98 Verfahren Hebeln Sie die Knopfzellenbatterie mit einem Plastikstift vorsichtig aus der Batteriehalterung auf der Systemplatine. Knopfzellenbatterie Stift aus Kunststoff Knopfzellenbatterie...

  • Seite 99: Wieder Einsetzen Der Knopfzellenbatterie

    Wieder Einsetzen der Knopfzellenbatterie Verfahren Rasten Sie den Knopfzellenakku mit dem Pluspol nach oben in die Akkuhalterung auf der Systemplatine ein. Abschließende Arbeitsschritte 1 Bringen Sie die Hauptplatinenabdeckung wieder an. Siehe „Wiedereinbauen der Abdeckung der Hauptplatine“ auf Seite 51. 2 Bringen Sie die VESA-Halterung wieder an. Siehe „Anbringen der VESA-Halterung“...
  • Seite 100 Knopfzellenbatterie...

  • Seite 101: Systemplatine

    Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter „Vorbereitung“ auf Seite 9. Zusätzliche Empfehlungen zur bestmöglichen Umsetzung der Sicherheitsrichtlinien finden Sie auf unserer Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/regulatory_compliance. Entfernen der Systemplatine ANMERKUNG: Die Service-Tag-Nummer Ihres Computers befindet sich auf der Systemplatine.
  • Seite 102 9 Bauen Sie den Prozessorkühlkörper aus. Siehe „Ausbauen des Prozessorkühlkörpers“ auf Seite 61. 10 Entfernen Sie den Lüfter für den Prozessorkühlkörper. Siehe „Entfernen des Prozessorkühlkörperlüfters“ auf Seite 65. 11 Entfernen Sie den Prozessor. Siehe „Entfernen des Prozessors“ auf Seite 69. 12 Entfernen Sie die Wireless-Mini-Card.

  • Seite 103: Einsetzen Der Systemplatine

    Einsetzen der Systemplatine Verfahren 1 Richten Sie die Schraubenbohrungen auf der Systemplatine an den Schraubenbohrungen auf dem Gehäuse aus. 2 Befestigen Sie mithilfe der Schrauben die Systemplatine wieder am Gehäuse. 3 Verbinden Sie alle Kabel mit den Systemplatinenanschlüssen. Abschließende Arbeitsschritte 1 Setzen Sie die Wireless-Mini-Card wieder ein.

  • Seite 104: Eingabe Der Service-Tag-Nummer Im Bios

    Eingabe der Service-Tag-Nummer im BIOS 1 Den Computer einschalten. 2 Drücken Sie während des POST-Vorgangs die Taste <F2>, um System- Setup zu starten. 3 Navigieren Sie zum Hauptregister und geben Sie die Service-Tag-Nummer im Feld Service Tag Setting (Service-Tag-Einstellung) ein. Systemplatine...

  • Seite 105: Antennenmodul(E)

    Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter „Vorbereitung“ auf Seite 9. Zusätzliche Empfehlungen zur bestmöglichen Umsetzung der Sicherheitsrichtlinien finden Sie auf unserer Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/regulatory_compliance. Ausbauen der Antennenmodule Vorbereitende Arbeitsschritte 1 Entfernen Sie den Standrahmen.
  • Seite 106 11 Entfernen Sie die E/A-Abdeckung. Siehe „Entfernen der E/A-Abdeckung“ auf Seite 77. 12 Entfernen Sie die Netzteil-Lüfterhalterung. Siehe „Entfernen der Netzteil-Lüfterhalterung“ auf Seite 73. 13 Entfernen Sie die Abdeckung der E/A-Platine. Siehe „Entfernen der Abdeckung der E/A-Platine“ auf Seite 81. 14 Befolgen Sie die Anweisungen von Schritt 1 bis Schritt 3 unter „Entfernen der Systemplatine“...
  • Seite 107 Verfahren 1 Entfernen Sie die Schrauben, mit denen die Antennenmodule am Gehäuse befestigt sind. 2 Notieren Sie die Antennenkabelführung und entfernen Sie die Antennenkabel aus den Kabelführungen auf dem Gehäuse. 3 Heben Sie die Antennenmodule aus dem Gehäuse. Antennenmodule (2) Schrauben (4) Antennenkabelführung Antennenmodul(e)

  • Seite 108: Wiedereinbauen Der Antennenmodule

    Wiedereinbauen der Antennenmodule Verfahren 1 Richten Sie die Schraubenbohrungen auf den Antennenmodulen an den Schraubenbohrungen auf dem Gehäuse aus. 2 Bringen Sie die Schrauben wieder an, mit denen die Antennenmodule am Gehäuse befestigt sind. 3 Führen Sie die Antennenkabel durch die Kabelführungen am Gehäuse. Abschließende Arbeitsschritte 1 Befolgen Sie die Anweisungen von Schritt 1 bis Schritt 3 unter „Einsetzen der Systemplatine“...
  • Seite 109 12 Befolgen Sie die Anweisungen von Schritt 4 bis Schritt 6 unter „Einbauen des optischen Laufwerks“ auf Seite 42. 13 Bringen Sie die hintere Abdeckung wieder an. Siehe „Erneutes Anbringen der hinteren Abdeckung“ auf Seite 24. 14 Bringen Sie den Standrahmen wieder an. Siehe „Wiedereinbauen des Standrahmens“...
  • Seite 110 Antennenmodul(e)

  • Seite 111: Bildschirm

    Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter „Vorbereitung“ auf Seite 9. Zusätzliche Empfehlungen zur bestmöglichen Umsetzung der Sicherheitsrichtlinien finden Sie auf unserer Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/regulatory_compliance. Entfernen des Bildschirms Vorbereitende Arbeitsschritte 1 Entfernen Sie den Standrahmen.
  • Seite 112 11 Entfernen Sie die Wireless-Mini-Card. Siehe „Entfernen der Wireless Mini-Card“ auf Seite 53. 12 Entfernen Sie die Netzteil-Lüfterhalterung. Siehe „Entfernen der Netzteil-Lüfterhalterung“ auf Seite 73. 13 Entfernen Sie die E/A-Abdeckung. Siehe „Entfernen der E/A-Abdeckung“ auf Seite 77. 14 Entfernen Sie die Abdeckung der E/A-Platine. Siehe „Entfernen der Abdeckung der E/A-Platine“...
  • Seite 113 Verfahren 1 Drücken Sie die Entriegelungsriegel auf beiden Seiten des Bildschirmkabels und ziehen Sie das Kabel aus dem Anschluss auf dem Bildschirm. Entriegelungsriegel (2) Bildschirmkabel Bildschirm...
  • Seite 114 2 Entfernen Sie die Schrauben, mit denen das Gehäuse am mittleren Rahmen befestigt ist. 3 Lösen Sie die Touchscreen-Platinenkabel vom Gehäuse. 4 Heben Sie das Gehäuse aus dem mittleren Rahmen. Touchscreen-Platinenkabel Schrauben (20) Gehäuse mittlerer Rahmen Bildschirm...
  • Seite 115 5 Entfernen Sie das Klebeband, das über den Anschlüssen angebracht ist. 6 Heben Sie die Verriegelungslasche an und lösen Sie die Touchscreen- Platinenkabel. Touchscreen-Platinenkabel (4) Anschlüsse (4) Verriegelungslasche (4) Klebeband (2) Bildschirm...
  • Seite 116 7 Entfernen Sie die Schrauben, mit denen die Bildschirmbaugruppe am mittleren Rahmen befestigt ist. 8 Heben Sie die Bildschirmbaugruppe vorsichtig vom mittleren Rahmen herunter. Bildschirmbaugruppe Schrauben (4) mittlerer Rahmen Bildschirm...
  • Seite 117 9 Entfernen Sie die Schrauben, mit denen die Bildschirmhalterungen am Bildschirm befestigt sind. 10 Entfernen Sie die Bildschirmhalterungen vom Bildschirm. Bildschirmbedienfeld Schrauben (4) Bildschirmhalterungen (2) Bildschirm...

  • Seite 118: Einbauen Des Bildschirms

    Einbauen des Bildschirms Verfahren 1 Richten Sie die Schraubenbohrungen auf den Bildschirmhalterungen an den Schraubenbohrungen auf dem Bildschirm aus. 2 Bringen Sie die Schrauben wieder an, mit denen die Bildschirmhalterungen am Bildschirm befestigt sind. 3 Positionieren Sie den Bildschirm vorsichtig über dem mittleren Rahmen. 4 Bringen Sie die Schrauben zur Befestigung der Bildschirmbaugruppe am mittleren Rahmen wieder an.
  • Seite 119 6 Setzen Sie das Netzteil wieder ein. Siehe „Einbauen des Netzteils“ auf Seite 87. 7 Bringen Sie die Abdeckung der E/A-Platine wieder an. Siehe „Einsetzen der Abdeckung der E/A-Platine“ auf Seite 84. 8 Bringen Sie die E/A-Abdeckung wieder an. Siehe „Anbringen der E/A-Abdeckung“ auf Seite 79. 9 Setzen Sie die Netzteil-Lüfterhalterung wieder ein.
  • Seite 120 Bildschirm...

  • Seite 121: Kameramodul

    Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter „Vorbereitung“ auf Seite 9. Zusätzliche Empfehlungen zur bestmöglichen Umsetzung der Sicherheitsrichtlinien finden Sie auf unserer Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/regulatory_compliance. Entfernen des Kameramoduls Vorbereitende Arbeitsschritte 1 Entfernen Sie den Standrahmen.
  • Seite 122 11 Entfernen Sie die Wireless-Mini-Card. Siehe „Entfernen der Wireless Mini-Card“ auf Seite 53. 12 Entfernen Sie die Netzteil-Lüfterhalterung. Siehe „Entfernen der Netzteil-Lüfterhalterung“ auf Seite 73. 13 Entfernen Sie die E/A-Abdeckung. Siehe „Entfernen der E/A-Abdeckung“ auf Seite 77. 14 Entfernen Sie die Abdeckung der E/A-Platine. Siehe „Entfernen der Abdeckung der E/A-Platine“...
  • Seite 123 Verfahren 1 Trennen Sie das Kamerakabel vom Anschluss auf dem Kameramodul. 2 Entfernen Sie die Schrauben, mit denen das Kameramodul am mittleren Rahmen befestigt ist. 3 Heben Sie das Kameramodul vom mittleren Rahmen ab. mittlerer Rahmen Kamerakabel Schrauben (2) Kameramodul...

  • Seite 124: Einbauen Des Kameramoduls

    Einbauen des Kameramoduls Verfahren 1 Richten Sie die Schraubenbohrungen auf dem Kameramodul an den Schraubenbohrungen auf dem mittleren Rahmen aus. 2 Bringen Sie die Schrauben wieder an, mit denen das Kameramodul am mittleren Rahmen befestigt ist. 3 Schließen Sie das Kamerakabel an den Anschluss auf dem Kameramodul Abschließende Arbeitsschritte 1 Bauen Sie den Bildschirm ein.
  • Seite 125 12 Setzen Sie die Speichermodule wieder ein. Siehe „Wiedereinbauen der Speichermodule“ auf Seite 38. 13 Bringen Sie die Hauptplatinenabdeckung wieder an. Siehe „Wiedereinbauen der Abdeckung der Hauptplatine“ auf Seite 51. 14 Befolgen Sie die Anweisungen von Schritt 4 bis Schritt 8 unter „Wiedereinbau der Festplatte“...
  • Seite 126 Kameramodul...

  • Seite 127: System-Setup-Programm

    Aufrufen des System-Setup-Programms 1 Schalten Sie den Computer ein oder führen Sie einen Neustart durch. 2 Während des POST-Vorgangs wird das Dell Logo angezeigt und es erscheint eine auf Aufforderung zum Drücken von F2. Drücken Sie dann sofort die Taste <F2>.
  • Seite 128 System-Setup-Bildschirme Auf den Bildschirmen des System-Setup-Programms werden die aktuellen oder veränderbaren Konfigurationsinformationen des Computers angezeigt. Die Informationen auf dem Bildschirm sind in drei Bereiche aufgeteilt: Setup Item (Setup-Element), aktiver Help Screen (Hilfebildschirm) und Key Functions (Tastenfunktionen). Setup Item: Dieses Feld wird auf der Help Screen: Dieses Feld wird auf der linken Seite des System-Setup- rechten Seite des System-Setup-Fensters...
  • Seite 129 Hauptmenü — Systeminformationen (fortgesetzt) Zeigt das Systemdatum im Format MM:TT:JJ System Date (Monat:Tag:Jahr) an. (Systemdatum) Zeigt die Service-Tag-Nummer des Computers an, Service-Tag-Nummer falls vorhanden. Anzeige, wenn die Service-Tag-Nummer nicht Service Tag Input vorhanden ist; ermöglicht die Eingabe der Service- (Eingabe der Service- Tag-Nummer Ihres Computers Tag-Nummer) Zeigt die Systemkennnummer des Computers an,...
  • Seite 130 Main (Haupt) — Speicherinformationen (fortgesetzt) Zeigt die Geschwindigkeit des installierten Memory Running Speed Speichers in MHz an. (Geschwindigkeit des Speichers) Zeigt die Art des auf dem Computer installierten Memory Technology Arbeitsspeichers an, wie etwa DDR3. (Speichertechnologie) Main (Haupt) — SATA-Informationen SATA 1 Zeigt die Art des Geräts an, das auf dem Device Type...
  • Seite 131 Advanced (Erweitert) – CPU-Funktion (fortgesetzt) Ermöglicht die Aktivierung oder Deaktivierung der Intel(R) Intel Virtualisierungsfunktion für den Prozessor. Virtualization Technology (Intel(R)- Enabled (aktiviert) oder Disabled (deaktiviert) Virtualisierungstechno (standardmäßig „Enabled“) logie) Ermöglicht die Aktivierung oder Deaktivierung des CPU XD Support (CPU Execute-Disable-Modus für den Prozessor. XD-Unterstützung) Enabled (aktiviert) oder Disabled (deaktiviert) (standardmäßig „Enabled“)
  • Seite 132 Advanced (Erweitert) — Onboard Device Configuration (Konfiguration der integrierten Geräte) Ermöglicht die Aktivierung oder Deaktivierung des Onboard Audio Audio-Controllers Controller (Integrierter Audio- „Enabled“ oder „Disabled“ (Aktiviert oder Controller) Deaktiviert) („Enabled“ ist die Standardeinstellung) SATA Mode (SATA-Modus) Ermöglicht die Konfiguration des Betriebsmodus des integrierten Festplatten-Controllers.
  • Seite 133 Stromversorgung (fortgesetzt) Ermöglicht das Konfigurieren der Funktionsweise Wiederherstellung Ihres Computers nach der Wiederherstellung der Netzstrom Stromversorgung Power Off, Power On oder Last Power State (Stromversorgung aus, Stromversorgung ein oder letzter Zustand der Stromversorgung) („Power Off “ ist die Standardeinstellung) Ermöglicht die Konfiguration des DeepSx-Modus. DeepSx Power Policies Disabled, Enabled in S5 oder Enabled in S4-S5 (Deaktiviert, Aktiviert in S5 oder Aktiviert in S4-S5)
  • Seite 134 Sicherheit Zeigt den Status des Supervisor-Kennworts an. Supervisor Password (Supervisor-Kennwort) Zeigt den Status des Benutzerkennworts an. User Password (Benutzerkennwort) Ermöglicht das Einstellen, Ändern oder Löschen Set Supervisor des Supervisor Password (Supervisor-Kennwort) Password (Supervisor- Kennwort festlegen) Ermöglicht die Festlegung der Zugriffsebenen für User Access Level die Benutzer.
  • Seite 135 Starten Ermöglicht das Festlegen des Status für den Numlock Key (Num- numerischen Tastenblocks beim Starten Taste) ON (ein) oder OFF (aus) (ON ist Standard) Ermöglicht das Aktivieren und Deaktivieren der Keyboard Errors Anzeige von Tastaturfehlern beim Starten (Tastaturfehler) Report or Do Not Report (Bericht oder Kein Bericht) (standardmäßig „Report“) Ermöglicht die Aktivierung oder Deaktivierung des USB Boot Support (USB-...

  • Seite 136: Boot Sequence (Startreihenfolge)

    Beenden Ermöglicht das Speichern von Änderungen und Save Changes and Reset Beenden des System-Setup. (Änderungen speichern und zurücksetzen) Ermöglicht das Verwerfen von Änderungen und Discard Changes and Beenden des System-Setup. Reset (Änderungen verwerfen und zurücksetzen) Ermöglicht das Wiederherstellen der Load Default Standardeinstellungen.
  • Seite 137 Ändern der Startreihenfolge für den aktuellen Startvorgang Sie können diese Funktion zum Ändern der Startreihenfolge verwenden, etwa um vom optischen Laufwerk zu starten und Dell Diagnostics von der Disk Drivers and Utilities (Treiber und Dienstprogramme) auszuführen. Die vorherige Startreihenfolge wird beim nächsten Starten wiederhergestellt.

  • Seite 138: Löschen Verlorener Kennwörter

    Sie die Anweisungen unter „Vorbereitung“ auf Seite 9. Zusätzliche Empfehlungen zur bestmöglichen Umsetzung der Sicherheitsrichtlinien finden Sie auf unserer Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/regulatory_compliance. WARNUNG: Der Computer muss vom Stromnetz getrennt werden, damit die CMOS-Einstellungen gelöscht werden können.
  • Seite 139 8 Entfernen Sie den 2-poligen Jumper-Stecker von den Stiften 1 und 2 und stecken Sie ihn auf die Stifte 2 und 3. 9 Bringen Sie die Hauptplatinenabdeckung wieder an. Siehe „Wiedereinbauen der Abdeckung der Hauptplatine“ auf Seite 51. 10 Bringen Sie die VESA-Halterung wieder an. Siehe „Anbringen der VESA-Halterung“...

  • Seite 140: Löschen Von Cmos-Einstellungen

    Sie die Anweisungen unter „Vorbereitung“ auf Seite 9. Zusätzliche Empfehlungen zur bestmöglichen Umsetzung der Sicherheitsrichtlinien finden Sie auf unserer Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/regulatory_compliance. WARNUNG: Der Computer muss vom Stromnetz getrennt werden, damit die CMOS-Einstellungen gelöscht werden können.
  • Seite 141 9 Bringen Sie die Hauptplatinenabdeckung wieder an. Siehe „Wiedereinbauen der Abdeckung der Hauptplatine“ auf Seite 51. 10 Bringen Sie die VESA-Halterung wieder an. Siehe „Anbringen der VESA-Halterung“ auf Seite 44. 11 Bringen Sie die hintere Abdeckung wieder an. Siehe „Erneutes Anbringen der hinteren Abdeckung“ auf Seite 24. 12 Bringen Sie den Standrahmen wieder an.
  • Seite 142 System-Setup-Programm...

  • Seite 143: Aktualisieren Des Bios

    Aufspielen einer neuen BIOS-Version (Flashen) erforderlich sein. So aktualisieren Sie das BIOS: 1 Den Computer einschalten. 2 Rufen Sie die Website support.dell.com/support/downloads auf. 3 Machen Sie die BIOS-Aktualisierungsdatei für Ihren Computer ausfindig: ANMERKUNG: Die Service-Tag-Nummer befindet sich auf einem Etikett auf der Unterseite Ihres Computers.
  • Seite 144 8 Sobald das Fenster Download abgeschlossen angezeigt wird, klicken Sie auf Schließen. 9 Navigieren Sie zum Ordner, in dem Sie die BIOS-Aktualisierungsdatei gespeichert haben. Das Dateisymbol wird im Ordner angezeigt und trägt denselben Namen wie die heruntergeladene BIOS-Aktualisierungsdatei. 10 Doppelklicken Sie auf das Dateisymbol der BIOS-Aktualisierungsdatei und befolgen Sie die Anweisungen auf dem Bildschirm.

Inhaltsverzeichnis
