Inhaltsverzeichnis Einleitung 1.1 Informationen über Ventilator-Konvektoren 1.2 Informationen zu Ihrem Ventilator-Konvektor 1.3 Informationen zu diesem Dokument 1.3.1 Bedeutung der Warnhinweise und Symbole Vor der Inbetriebnahme 2.1 Überprüfen, ob alle Ausstattungsteile und die entsprechende Dokumentation bereit stehen 2.2 Lesen Sie die Sicherheitshinweise Tipps für den normalen Betrieb Reinigen Ihres Ventilator-Konvektors Beheben von Problemen mit Ihrem Ventilator-Konvektor...

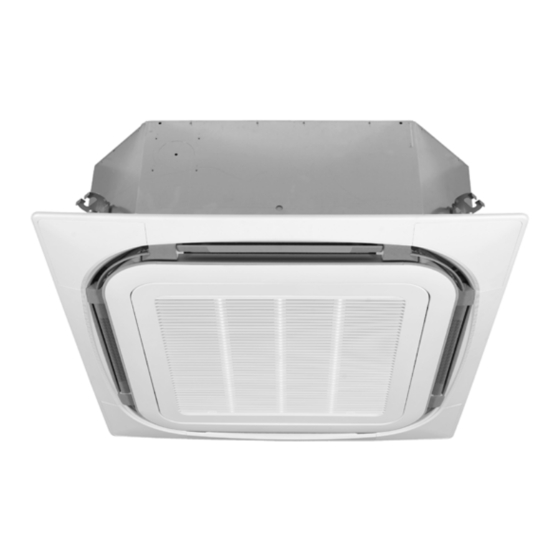

1 Einleitung Einleitung Vielen Dank, dass Sie sich für den Kauf dieses DAIKIN-Ventilator-Konvektors entschieden haben. Informationen über Ventilator-Konvektoren Informationen über Ventilator-Konvektoren Ein Ventilator-Konvektor dient zum Heizen und Kühlen einzelner Räume. Er schafft sowohl bei gewerblichem wie auch privatem Einsatz ein angenehmes Umfeld. Ventilator- Konvektoren werden vielfach zur Klimatisierung von Büros, Hotels und Wohnhäusern...
1 Einleitung Informationen zu diesem Dokument Dieses Dokument ist ein Benutzerhandbuch. Es richtet sich an den Eigentümer bzw. Betreiber dieses Ventilator-Konvektors. Es enthält die folgenden Informationen: ■ Informationen zum Produkt selbst (“Einleitung” auf Seite ■ Vor der Inbetriebnahme des Ventilator-Konvektors zu ergreifende Maßnahmen (“Vor der Inbetriebnahme”...
2 Vor der Inbetriebnahme Vor der Inbetriebnahme Überprüfen, ob alle Ausstattungsteile und die entsprechende Dokumentation bereit stehen Überprüfen, ob alle Ausstattungsteile und die entsprechende Dokumentation bereit stehen Zusätzlich erforderliche Ausstattungsteile Der Ventilator-Konvektor muss in Verbindung mit zusätzlichen Ausstattungsteilen verwendet werden. Diese Ausstattungsteile müssen separat erworben werden.
Seite 7
2 Vor der Inbetriebnahme Steuerungen ID-Code Beschreibung Elektronische BRC315D7 Fest verdrahtete Fernbedienung - verdrahtet Fernbedienung zur unabhängigen Steuerung jedes Ventilator-Konvektors mit Kühl- und Heizfunktion. Zentrale Fernbedienung DCS302CA51 Fernbedienung für die zentralisierte Steuerung aller angeschlossenen Einheiten. Intelligenter DCS601C51C Erweiterte Fernbedienung für Touch-Controller die zentralisierte Steuerung aller angeschlossenen...
2 Vor der Inbetriebnahme Ventile ID-Code Beschreibung 2-Wege-Ventil (EIN/AUS- EKMV2C09B7 Elektronisches 2-Wege- Typ) Ventil zur Steuerung der Wasserversorgung. 3-Wege-Ventil (EIN/AUS- EKMV3C09B7 Elektronisches 3-Wege- Typ) Ventil zur Steuerung der Wasserversorgung. Elektroschaltkreise ID-Code Beschreibung Ventilsteuerungsplatine EKRP1C11 Erforderlicher Elektroschaltkreis bei Verwendung eines 2- oder 3- Wege-Ventils.
Seite 9
2 Vor der Inbetriebnahme Kinder sollten so beaufsichtigt werden, dass gewährleistet ist, dass sie nicht mit dem Ventilator-Konvektor spielen. Wenn Sie Fragen zum Betrieb des Ventilator-Konvektors haben, wenden Sie sich an Ihren Monteur. Benutzerhandbuch Ventilator-Konvektoren 4PW65029-1 – 09.2010...
3 Tipps für den normalen Betrieb Tipps für den normalen Betrieb ■ Passen Sie die Raumtemperatur richtig an, um ein behagliches Umfeld zu schaffen. Vermeiden Sie übermäßiges Kühlen oder Heizen. Beachten Sie, dass bis zum Erreichen der Solltemperatur einige Zeit vergehen kann. Ziehen Sie die Verwendung des Timers in Betracht.
4 Reinigen Ihres Ventilator-Konvektors Reinigen Ihres Ventilator-Konvektors So reinigen Sie die Außenseite Ihres Ventilator-Konvektors: Schalten Sie den Ventilator-Konvektor aus. Reinigen Sie die Außenseite des Ventilator-Konvektors mit einem weichen Tuch. Hinweis Verschütten Sie keine Flüssigkeiten auf den Ventilator-Konvektor. Dies kann zu einer Beschädigung der internen Komponenten führen.
5 Beheben von Problemen mit Ihrem Ventilator-Konvektor Beheben von Problemen mit Ihrem Ventilator-Konvektor Wenn Ihr Ventilator-Konvektor nicht ordnungsgemäß funktioniert, versuchen Sie, das Problem anhand der in diesem Kapitel aufgeführten Maßnahmen zur Abhilfe zu beheben. Wenn das Problem weiterhin besteht oder nicht in diesem Kapitel aufgeführt ist, wenden Sie sich an Ihren Monteur oder ein Serviceunternehmen.
6 Entsorgen Ihres Ventilator-Konvektors Entsorgen Ihres Ventilator-Konvektors Ihr Ventilator-Konvektor wurde umweltbewusst konzipiert. DAIKIN erfüllt die Standards für eine umweltfreundliche Entsorgung. Das bedeutet, dass Sie Ihren Ventilator-Konvektor gemäß der gültigen Gesetzgebung entsorgen müssen. Indem Sie dieses Produkt einer korrekten Entsorgung zuführen, tragen Sie dazu bei, dass für die Umwelt und für die Gesundheit von Menschen keine negativen Auswirkungen entstehen.
Ventilator-Konvektoren verfügen über einen Lufteinlass und einen Luftauslass: Luftauslass zur Regelung der Luftzirkulation. Monteur: Technisch geschultes Personal, das für die Installation von Ventilator-Konvektoren und anderen Produkten von DAIKIN qualifiziert ist. Optionale Ausstattungen, die optional mit dem Ventilator-Konvektor Ausstattung: kombiniert werden können.
Anhang: Übergabe des Systems an den Benutzer Anhang: Übergabe des Systems an den Benutzer Nach Abschluss des Probelaufs und bei ordnungsgemäßem Betrieb des Ventilator- Konvektors vom Monteur auszufüllen. Nach Prüfung abhaken Erläutern Sie dem Benutzer, welches System vor Ort installiert ist. Füllen Sie die ID-Karten unten für jeden installierten Ventilator-Konvektor aus.
Seite 16
Erläutern Sie dem Benutzer den ordnungsgemäßen Betrieb des Systems sowie die Vorgehensweise bei Auftreten von Problemen. Zeigen Sie dem Benutzer, welche Wartungsaufgaben er im Zusammenhang mit der Einheit auszuführen hat. Datum: Unterschrift: Ihr DAIKIN-Produkt wurde montiert von: Benutzerhandbuch Ventilator-Konvektoren 4PW65029-1 – 09.2010...
