K-System – Trennbausteine und Termination Boards
Produktspezifikationen
2.3 Anschlussmöglichkeiten
Eine Vielzahl von Termination Boards stehen mit unterschiedlichen
Anschlussmöglichkeiten zur Feld- und Steuerungsseite zur Verfügung. Die
konkrete Anschlussbelegung entnehmen Sie bitte der Dokumentation des
entsprechenden Gerätes.
Anschluss Feldseite
Sie haben die Möglichkeit die Feldgeräte an das Termination Board über die
Schraubklemmen der Trennbausteine anzuschließen:

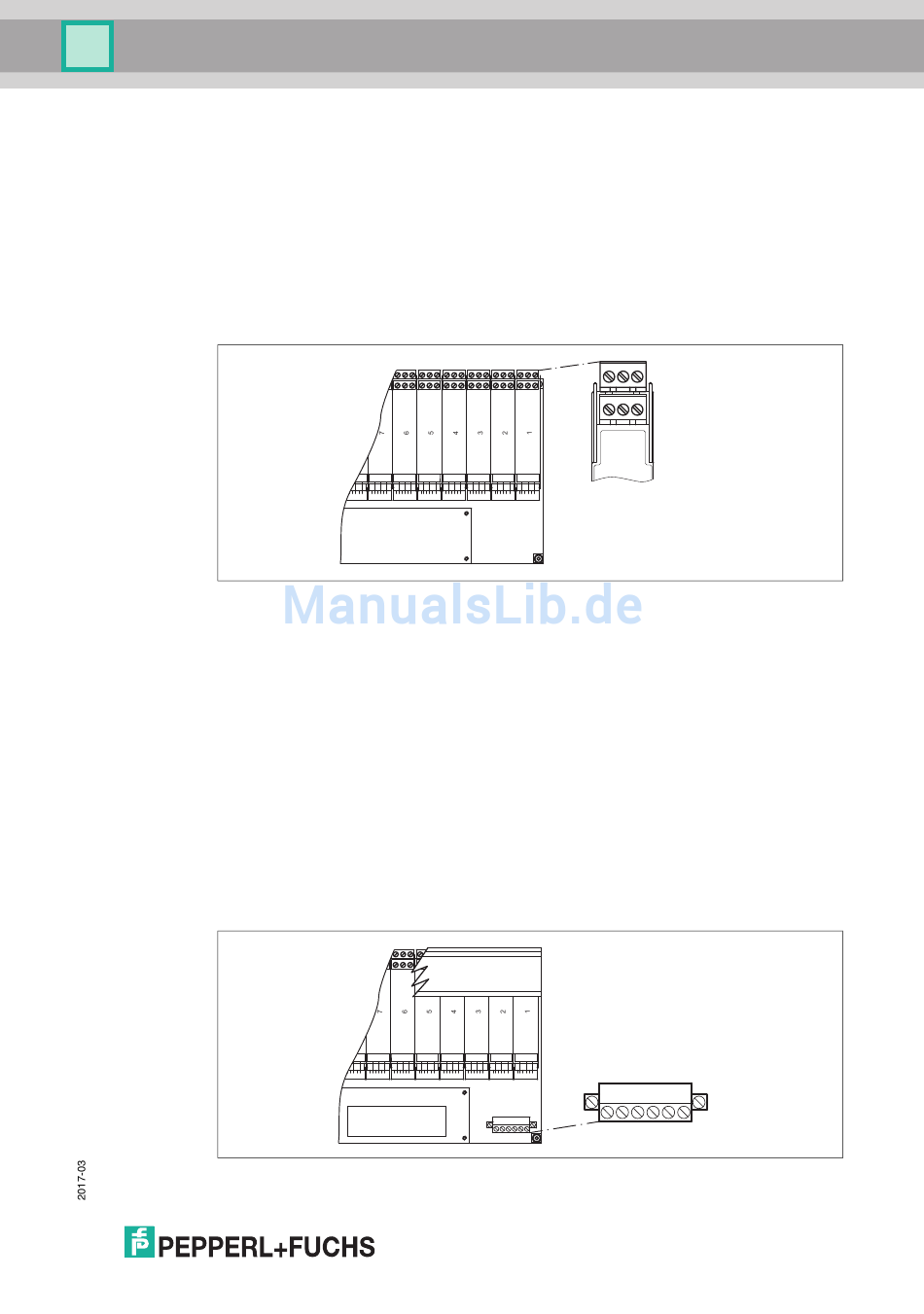

Abbildung 2.5 Anschluss über Schraubklemmen
Anschluss Versorgung und Fehlermeldeausgang
Trennbausteine
Die Trennbausteine werden über das Termination Board versorgt. Die
Trennbausteine werden dazu auf das Termination Board aufgesteckt.
Termination Boards
Die Termination Boards werden entsprechend ihrer Ausführung über
Schraubklemmen mit Strom versorgt.
Der Versorgungsspannungsbereich hängt ab
• von den verwendeten Trennbausteinen
• vom Spannungsfall der Entkopplungsdioden auf dem Termination Board
Abbildung 2.6 Anschluss von Versorgung und Fehlermeldeausgang über Schraubklemmen
1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3
4 5 6 4 5 6 4 5 6 4 5 6 4 5 6 4 5 6 4 5 6 4 5 6
7 8 9 7 8 9 7 8 9 7 8 9 7 8 9 7 8 9 7 8 9 7 8 9
10 11 12 10 11 12 10 11 12 10 11 12 10 11 12 10 11 12 10 11 12 10 11 12
1. . . . .6 1. . . . .6 1. . . . .6 1. . . . .6 1. . . . .6 1. . . . .6 1. . . . .6 1. . . . .6
X0.8 X0.7 X0.6 X0.5 X0.4 X0.3 X0.2
1 2 3
4 5 6
1 2 3
5 6
4
X0.1
Alarm + - + -
1 2 3 4 5 6
