Netzseitige Leistungskomponenten
2.3 Überstromschutz durch Netzsicherungen und Leistungsschalter
Hinweise zur Auslösezeit der Netzsicherungen
Zum rechtzeitigen Auslösen der Netzsicherungen muss der Schleifenwiderstand sowie die
Schaltgruppe des speisenden Netz-Transformators sicherstellen, dass die
Berührungsspannung der Geräte im Fehlerfall innerhalb der zulässigen Auslösezeit (siehe
Bild unten, entsprechend EN 61800-5-1 Ed. 2) durch die vorgesehenen Sicherungen
abgeschaltet wird.

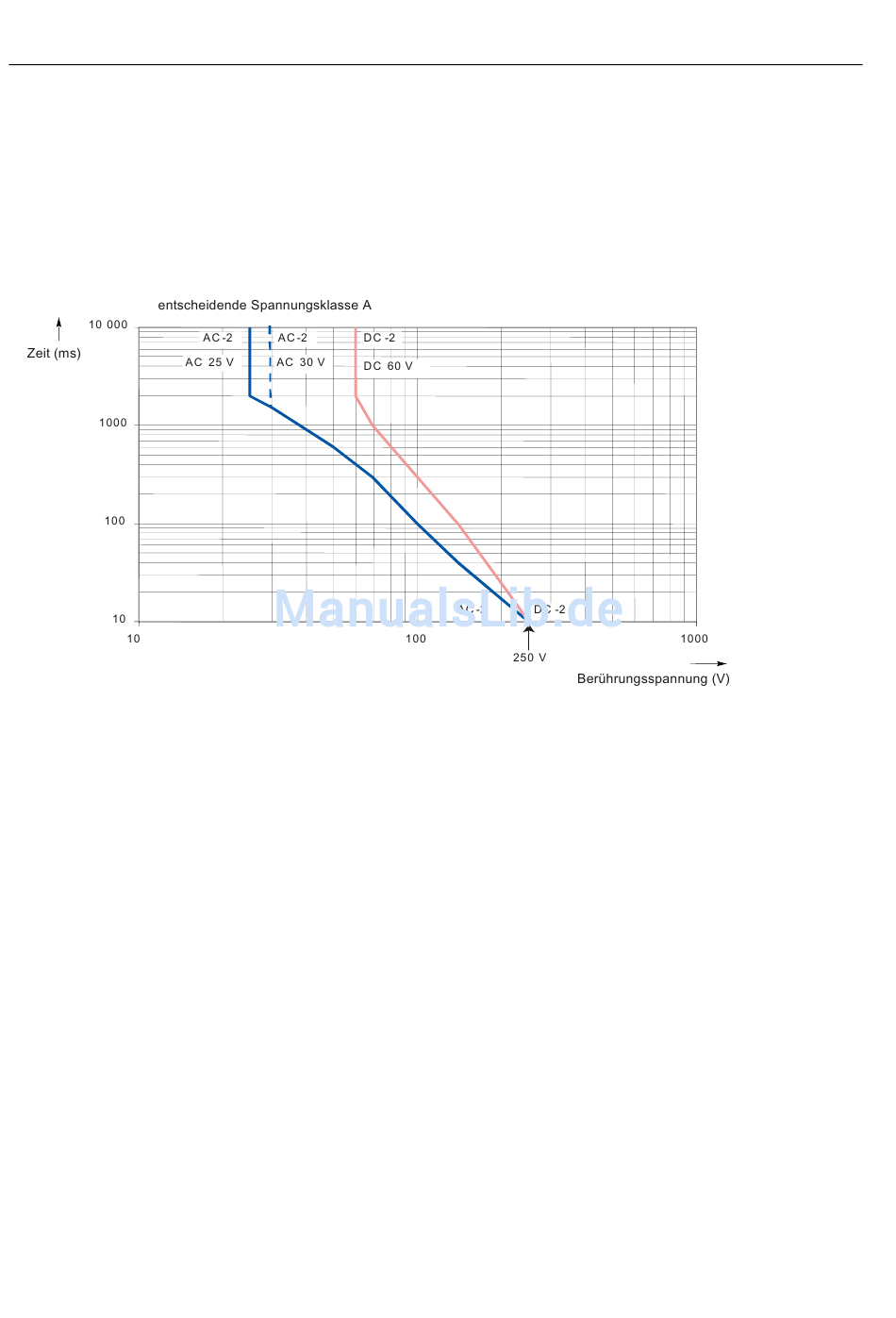

Bild 2-2 Zulässige Auslösezeit der Sicherungen
Die oben genannte Randbedingung dient auch zur Brandvermeidung im Fehlerfall. Bei
Nichteinhaltung dieser Randbedingungen sind zusätzliche Maßnahmen, z. B.
Differenzstromwandler, notwendig.
Sicherung und Anlagenbedingungen wie Schleifenwiderstand und Kurzschlussleistung sind
so aufeinander abzustimmen, dass die Grenzkurve nicht überschritten wird. Dann ist der
Berührungsschutz gewährleistet.
