Sicherheits-Lichtvorhang SLCT
Installation
5.3
DE
16 - DE

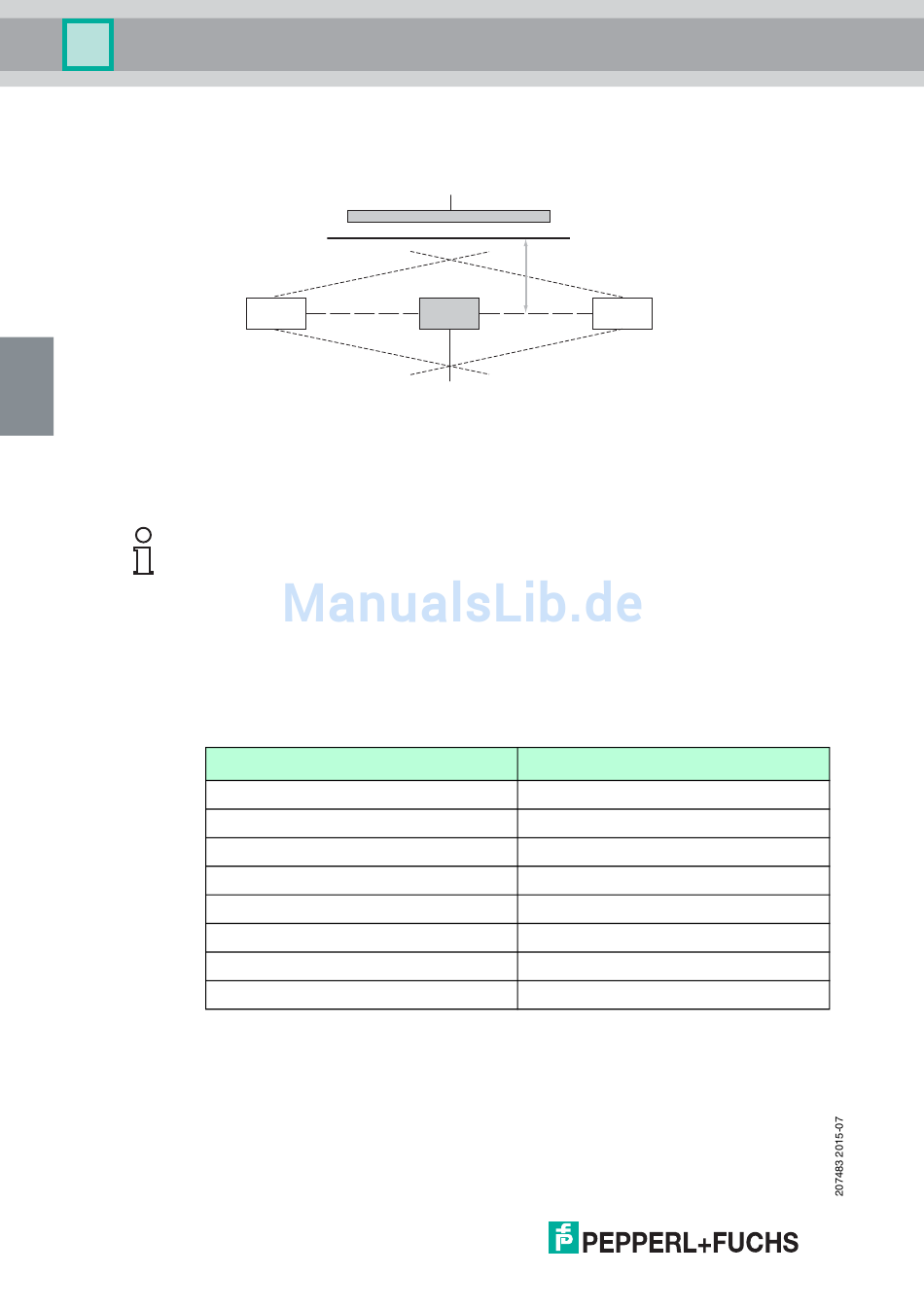

Umspiegelung
außerhalb des Strahlbereiches
Sendeeinheit
Es ist darauf zu achten, dass reflektierende Objekte, die zur Umspiegelung eines
Hindernisses führen können, sich nicht innerhalb der Senderkeule bzw.
Empfangskeule befinden (EN 61496-2).
Hinweis!
Bei der Anordnung des Lichtgitters ist darauf zu achten, dass ein Mindestabstand
zu spiegelnden Objekten oder Flächen eingehalten wird. Dieser Abstand ist vom
Schutzfeld nach allen Seiten hin einzuhalten.
Durch diese Maßnahme kann sichergestellt werden, dass ein Objekt im
Strahleneingang des Lichtgitters sicher detektiert werden kann. Die
Mindestabstände können der Tabelle entnommen werden.
Mindestabstand des Schutzfeldes zu spiegelnden Flächen
Schutzfeldbreite / Reichweite [m]
0,2 - 3,0
4,0
5,0
6,0
8,0
10
15
20
Reflektierendes Objekt
Mindestabstand a
Hindernis
Mindestabstand [mm]
135
175
220
265
350
450
660
880
Empfangseinheit
