KFU8-DW-1.D
Anhang
5.4
Funktionsbeschreibung

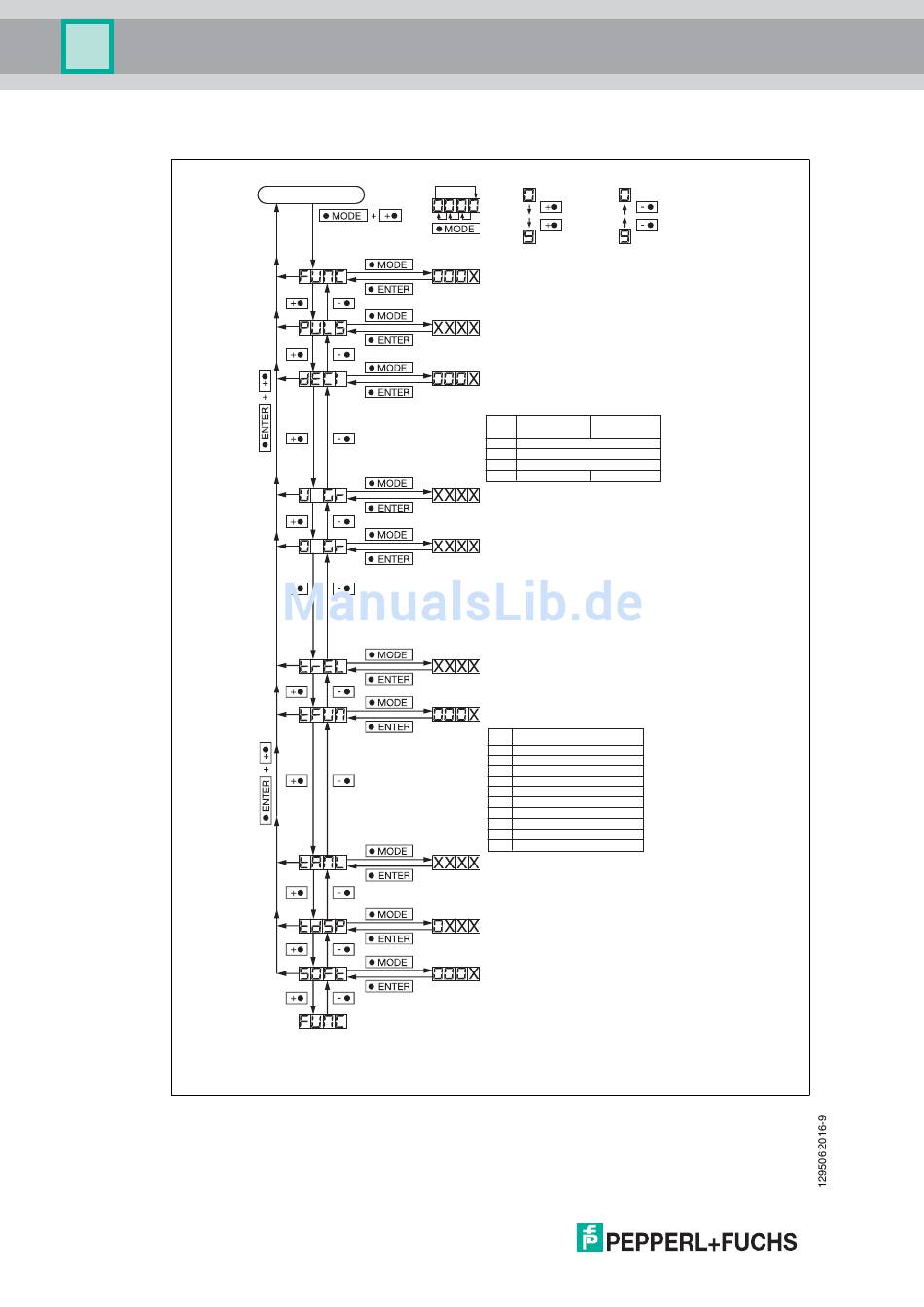

Abbildung 5.2
16
Betriebsmodus
Grafische Funktionsbeschreibung
X=0: Frequenzmessung 0,002 Hz...9999 Hz
X=1: Drehzahlmessung 0,01 1/min...9999 1/min
Ab Werk: X=1
Anzahl der Impulse pro Umdrehung für Drehzahl-
messung (wird bei Frequenzmessung ignoriert)
1 ≤ XXXX ≤ 1200
Ab Werk: XXXX = 1
Mess- und Anzeigebereich
Frequenzmessung: 0 ≤ X ≤ 3
Drehzahlmessung: 0 ≤ X ≤ 2
Ab Werk: X=1
X
Frequenzbereich Drehzahlbereich
in Hz
in 1/min
0000
0 ... 9999
000.1
0,0 ... 999,9
00.02
0,0 ... 99,99
0.003
0,0 ... 9,999
—
Untere Hysteresegrenze des Schaltpunktes
0 ≤ XXXX ≤ 9998 (je nach Messbereich)
Ab Werk: XXXX=100
Obere Hysteresegrenze des Schaltpunktes
0,001 ≤ XXXX ≤ 9999 (je nach Messbereich)
Ab Werk: XXXX=200
Zeit für die Timerfunktion des Schaltrelais
0,1 s ≤ XXX.X ≤ 999,9 s
Ab Werk: XXX.X=1,0 s
Timerfunktion des Schaltrelais
Voreinstellung ab Werk: X=0
X
Funktion
0
keine Timerfunktion
1
Anzugsverzögerung
2
Abfallverzögerung
3
Einschaltwischer
4
Impulsverlängerung
5
keine Timerfunktion, invertiert
6
Anzugsverzögerung, invertiert
7
Abfallverzögerung, invertiert
8
Einschaltwischer, invertiert
9
Impulsverlängerung, invertiert
Anlaufüberbrückungszeit
0,1 s ≤ XXX.X ≤ 999,9 s
ö
Ab Werk: XXX.X=1,5 s
Anzeigerate
0,01 s ≤ XX.X ≤ 2,5 s
ö
ö
Ab Werk: XX.X=0,33 s
Software-Versionsnummer
Kann nur ausgelesen werden.
