Betriebsanleitung Sicherheitsschalter
Konfiguration im AS-Interface Sicherheits-
monitor
(siehe Betriebsanleitung AS-Interface Sicher-
heitsmonitor)
Der Sicherheitsschalter wird im AS-Interface Sicher-
heitsmonitor mit der eingestellten AS-Interface Adres-
se z.B. wie folgt konfiguriert:
Zweikanalig abhängig
Mit Anlauftestung
Synchronisationszeit = 0,5 Sekunden
In dieser Betriebsart ist zur Durchführung der Anlauf-
testung vor jedem Wiederanlauf das Öffnen der Schutz-
einrichtung erforderlich.
AS-Interface Statusmeldungen
Die LED-Anzeigen ASI PWR (grün) und FAULT (rot) zei-
gen Statusmeldungen des AS-Interface-Bus an. Die
nachfolgende Tabelle hilft bei der Fehlersuche.
LED-Zustand
ASI PWR FAULT
Erklärung
grün
rot
an
aus
Normaler Betrieb
an
an
Kein Datenaustausch zwischen Master
und Slave
Ursache:
- Master im STOP-Modus
- Slave nicht in LPS
- Slave mit falscher IO/ID
- Reset am Slave aktiv
blinkt
an
Kein Datenaustausch zwischen Master
und Slave
Ursache: Slave-Adresse=0
blinkt
blinkt Gerätefehler im Slave. Setzten Sie
an
blinkt sich mit P+F in Verbindung.
Funktionsprüfung
Schutzeinrichtung schließen.
Maschine starten.
Maschine muss beim Öffnen der Schutzeinrichtung
sofort stoppen!
Maschine ausschalten.
Schutzeinrichtung öffnen.
Maschine darf bei geöffneter Schutzeinrichtung
nicht starten!
Wartung und Kontrolle
Wartungsarbeiten am batterielosen Betätiger sind
nicht erforderlich. Um eine einwandfreie und dauer-
hafte Funktion zu gewährleisten, sind regelmäßi-
ge Kontrollen erforderlich auf
sichere Befestigung des Betätigers und des Lese-
kopfes (Verwendung der beigelegten Sicherheits-
schrauben)
Dichtheit des Steckverbinders am Auswertegerät
gelockerte Leitungsanschlüsse am Auswertegerät
Prüfung des Abschaltabstandes
Es sollte mindestens einmal jährlich eine Funktions-
prüfung durchgeführt werden.
Abhängig vom Einsatzfall können auch kürzere In-
tervalle notwendig sein.
Haftungsausschluss bei
nicht bestimmungsgemäßem Gebrauch
Nichteinhalten der Sicherheitshinweise
Montage und elektrischer Anschluss nicht durch au-
torisiertes Fachpersonal
nicht durchgeführten Funktionskontrollen
Fremdeingriff.
Normalbetrieb
sichere
ein
ein
Codefolge
0000
ein
aus
0000
aus
aus
blinkend
0000
aus
15 Hz
Erstinbetriebnahme
blinkend 4 Hz
0000
aus
dauernd
0000
blinkend 1 Hz
aus
0000
aus
aus
Bedienungsfehler
0000
Dauernd
aus
3 mal blinkend

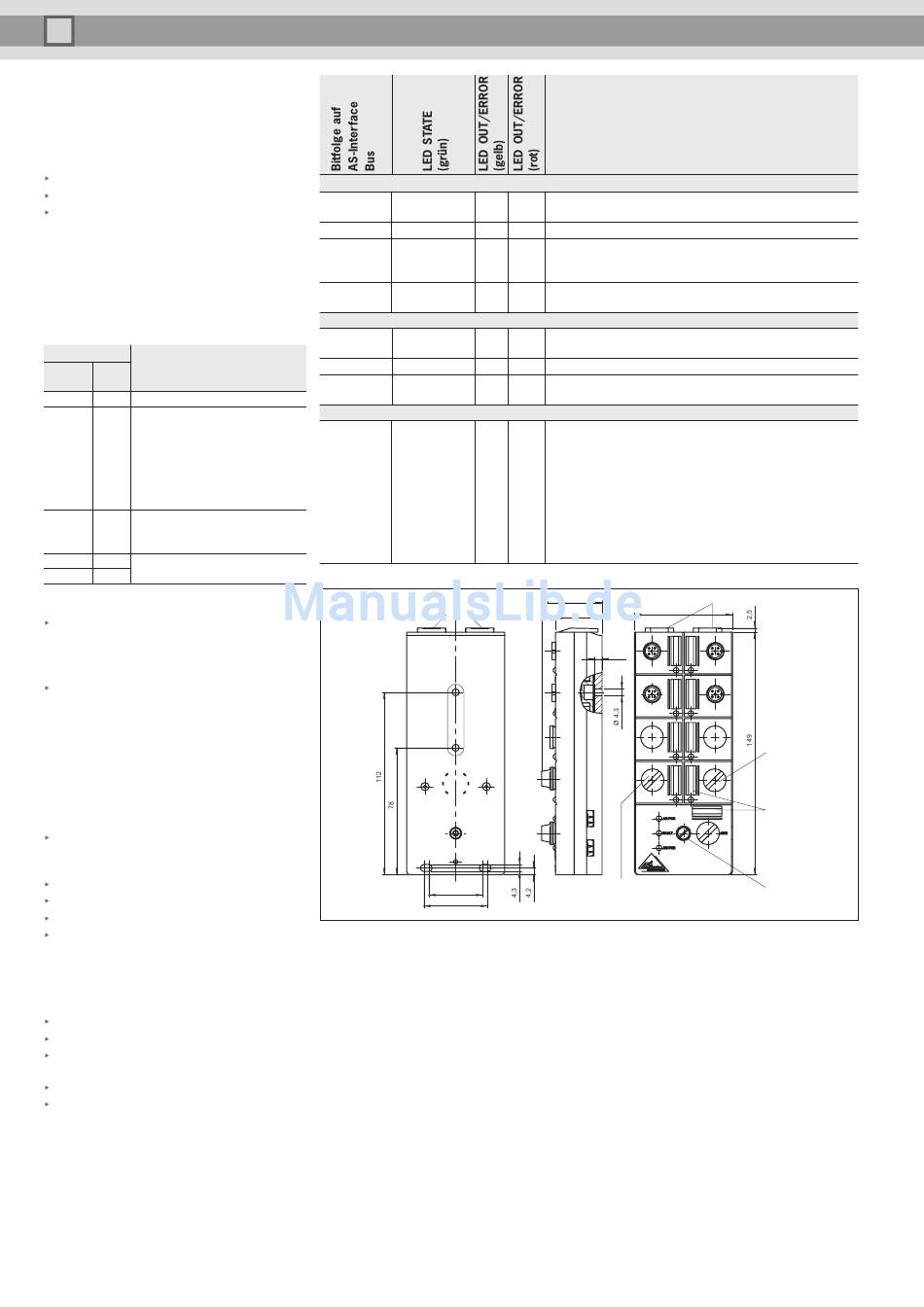

Tabelle 1: Systemzustände
Montagehaken
Gehäuse-
unterteil
33
39
Bild 2: Maßzeichnung VAA-4E-IEI...-CONTROL-...)
VAA-...-IEI1-CONTROL-J-S
Zustand
aus
Alle überwachten Türen geschlossen
aus
Nicht alle überwachten Türen geschlossen
Geräteinterner Bauteilausfall oder
ein
unzulässig hohe externe Störeinwirkung (EMV) oder
Betätiger weniger als 0,5 s im Ansprechbereich
Selbsttest nach anschließen an den AS-Interface Bus
aus
Dauer ca. 10 s
aus
Erste Inbetriebnahme, bereit für Lernvorgang
aus
Lernvorgang
Lernvorgang abgeschlossen, Gerät zur Inbetriebnahme
aus
ausschalten
ein
Konfigurationsfehler:
Lernvorgang muss neu durchgeführt werden.
Mögliche Ursachen:
- Zustandswechsel während Lernvorgang
- Keiner der DIP-Schalter in Position ON
- Keine Übereinstimmung DIP-Schalterstellung und an-
geschlossene Konfiguration bei Lernvorgang
- DIP-Schalterstellung wurde ohne Lernvorgang verändert
- Umstellen des DIP-Schalters für den Lernmodus bei
eingeschalteter Versorgungsspannung
max. 39
60
28,5
4,5
IN1
IN3
DIP-Schalter
Lesekopfaktivierung
Montagelaschen
Gehäuse-
oberteil
mit Auswerte-
IN2
elektronik
IN4
DIP-Schalter
Lernmodus
Beschriftungs-
clips
Befestigungs-
schraube
