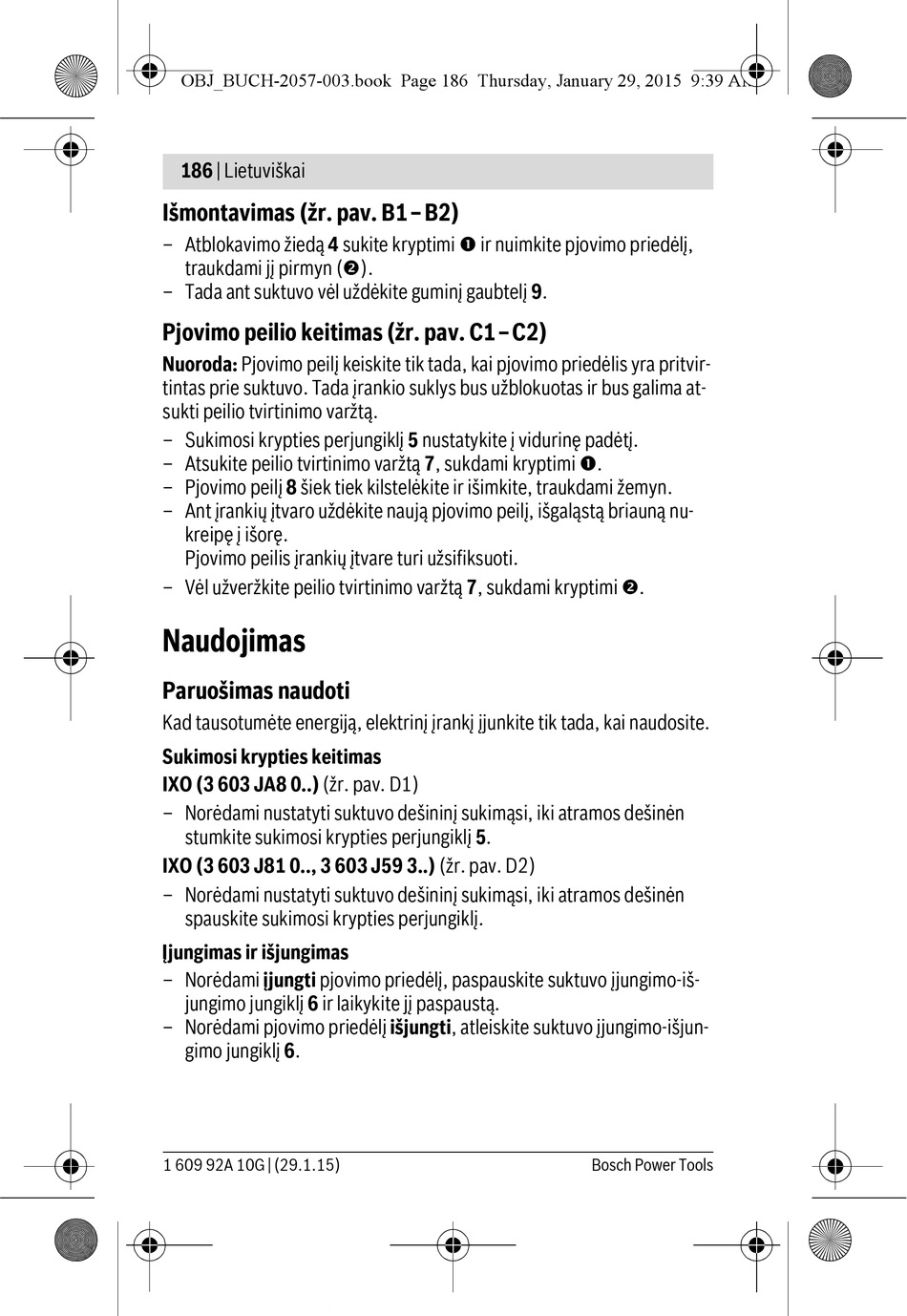

186 | Lietuviškai
Išmontavimas (žr. pav. B1–B2)
– Atblokavimo žiedą 4 sukite kryptimi  ir nuimkite pjovimo priedėlį,
traukdami jį pirmyn ().
– Tada ant suktuvo vėl uždėkite guminį gaubtelį 9.
Pjovimo peilio keitimas (žr. pav. C1–C2)
Nuoroda: Pjovimo peilį keiskite tik tada, kai pjovimo priedėlis yra pritvir-
tintas prie suktuvo. Tada įrankio suklys bus užblokuotas ir bus galima at-
sukti peilio tvirtinimo varžtą.
– Sukimosi krypties perjungiklį 5 nustatykite į vidurinę padėtį.
– Atsukite peilio tvirtinimo varžtą 7, sukdami kryptimi .
– Pjovimo peilį 8 šiek tiek kilstelėkite ir išimkite, traukdami žemyn.
– Ant įrankių įtvaro uždėkite naują pjovimo peilį, išgaląstą briauną nu-
kreipę į išorę.
Pjovimo peilis įrankių įtvare turi užsifiksuoti.
– Vėl užveržkite peilio tvirtinimo varžtą 7, sukdami kryptimi .
Naudojimas
Paruošimas naudoti
Kad tausotumėte energiją, elektrinį įrankį įjunkite tik tada, kai naudosite.
Sukimosi krypties keitimas
IXO (3 603 JA8 0..) (žr. pav. D1)
– Norėdami nustatyti suktuvo dešininį sukimąsi, iki atramos dešinėn
stumkite sukimosi krypties perjungiklį 5.
IXO (3 603 J81 0.., 3 603 J59 3..) (žr. pav. D2)
– Norėdami nustatyti suktuvo dešininį sukimąsi, iki atramos dešinėn
spauskite sukimosi krypties perjungiklį.
Įjungimas ir išjungimas
– Norėdami įjungti pjovimo priedėlį, paspauskite suktuvo įjungimo-iš-
jungimo jungiklį 6 ir laikykite jį paspaustą.
– Norėdami pjovimo priedėlį išjungti, atleiskite suktuvo įjungimo-išjun-
gimo jungiklį 6.
