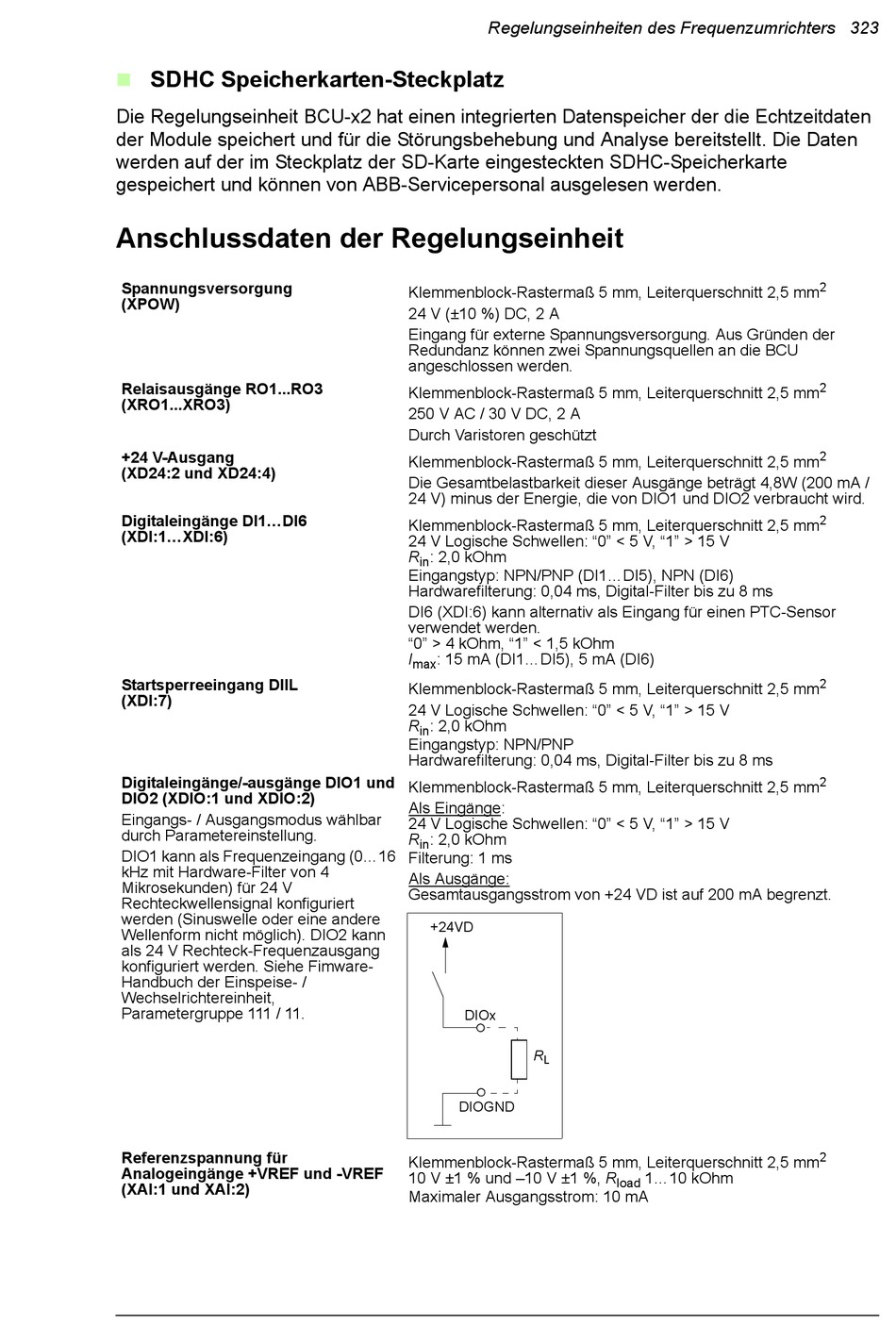

SDHC Speicherkarten-Steckplatz


Die Regelungseinheit BCU-x2 hat einen integrierten Datenspeicher der die Echtzeitdaten
der Module speichert und für die Störungsbehebung und Analyse bereitstellt. Die Daten
werden auf der im Steckplatz der SD-Karte eingesteckten SDHC-Speicherkarte
gespeichert und können von ABB-Servicepersonal ausgelesen werden.

Anschlussdaten der Regelungseinheit

Spannungsversorgung
(XPOW)
Relaisausgänge RO1...RO3
(XRO1...XRO3)
+24 V-Ausgang
(XD24:2 und XD24:4)
Digitaleingänge DI1...DI6
(XDI:1...XDI:6)
Startsperreeingang DIIL
(XDI:7)
Digitaleingänge/-ausgänge DIO1 und
DIO2 (XDIO:1 und XDIO:2)
Eingangs- / Ausgangsmodus wählbar
durch Parametereinstellung.
DIO1 kann als Frequenzeingang (0...16
kHz mit Hardware-Filter von 4
Mikrosekunden) für 24 V
Rechteckwellensignal konfiguriert
werden (Sinuswelle oder eine andere
Wellenform nicht möglich). DIO2 kann
als 24 V Rechteck-Frequenzausgang
konfiguriert werden. Siehe Fimware-
Handbuch der Einspeise- /
Wechselrichtereinheit,
Parametergruppe 111 / 11.
Referenzspannung für
Analogeingänge +VREF und -VREF
(XAI:1 und XAI:2)
Regelungseinheiten des Frequenzumrichters 323
Klemmenblock-Rastermaß 5 mm, Leiterquerschnitt 2,5 mm
24 V (±10 %) DC, 2 A
Eingang für externe Spannungsversorgung. Aus Gründen der
Redundanz können zwei Spannungsquellen an die BCU
angeschlossen werden.
Klemmenblock-Rastermaß 5 mm, Leiterquerschnitt 2,5 mm
250 V AC / 30 V DC, 2 A
Durch Varistoren geschützt
Klemmenblock-Rastermaß 5 mm, Leiterquerschnitt 2,5 mm
Die Gesamtbelastbarkeit dieser Ausgänge beträgt 4,8W (200 mA /
24 V) minus der Energie, die von DIO1 und DIO2 verbraucht wird.
Klemmenblock-Rastermaß 5 mm, Leiterquerschnitt 2,5 mm
24 V Logische Schwellen: "0" < 5 V, "1" > 15 V
R : 2,0 kOhm
in
Eingangstyp: NPN/PNP (DI1...DI5), NPN (DI6)
Hardwarefilterung: 0,04 ms, Digital-Filter bis zu 8 ms
DI6 (XDI:6) kann alternativ als Eingang für einen PTC-Sensor
verwendet werden.
"0" > 4 kOhm, "1" < 1,5 kOhm
I : 15 mA (DI1...DI5), 5 mA (DI6)
max
Klemmenblock-Rastermaß 5 mm, Leiterquerschnitt 2,5 mm
24 V Logische Schwellen: "0" < 5 V, "1" > 15 V
R : 2,0 kOhm
in
Eingangstyp: NPN/PNP
Hardwarefilterung: 0,04 ms, Digital-Filter bis zu 8 ms
Klemmenblock-Rastermaß 5 mm, Leiterquerschnitt 2,5 mm
Als Eingänge:
24 V Logische Schwellen: "0" < 5 V, "1" > 15 V
R : 2,0 kOhm
in
Filterung: 1 ms
Als Ausgänge:
Gesamtausgangsstrom von +24 VD ist auf 200 mA begrenzt.
+24VD
DIOx
R
L
DIOGND
Klemmenblock-Rastermaß 5 mm, Leiterquerschnitt 2,5 mm
10 V ±1 % und –10 V ±1 %, R
Maximaler Ausgangsstrom: 10 mA
1...10 kOhm
load
2
2
2
2
2
2
2
