Daikin BRC1E53 Handbuch Seite 7

Das im Fernbedienungsgehäuse liegende Kabelende sollte wie nachfolgend beschrieben
abisoliert werden.
Abisolierungslänge:
● ±150 mm für Auslass oben links
● ±200 mm für Auslass oben Mitte
Die Klemmen (P/P1, N/P2) der Fernbedienung mit den Klemmen (P1, P2) des Innengerätes
verbinden. (P1 und P2 haben keine Polaritäten.)
3-4-1 Hinten
Oberes
Gehäuse
Befestigung
spunkt für
Kabel
BRC1E53
–
4P419250-1 2015.10
Kabelmantel und
Schirmung abisolieren
Platine
Klemme

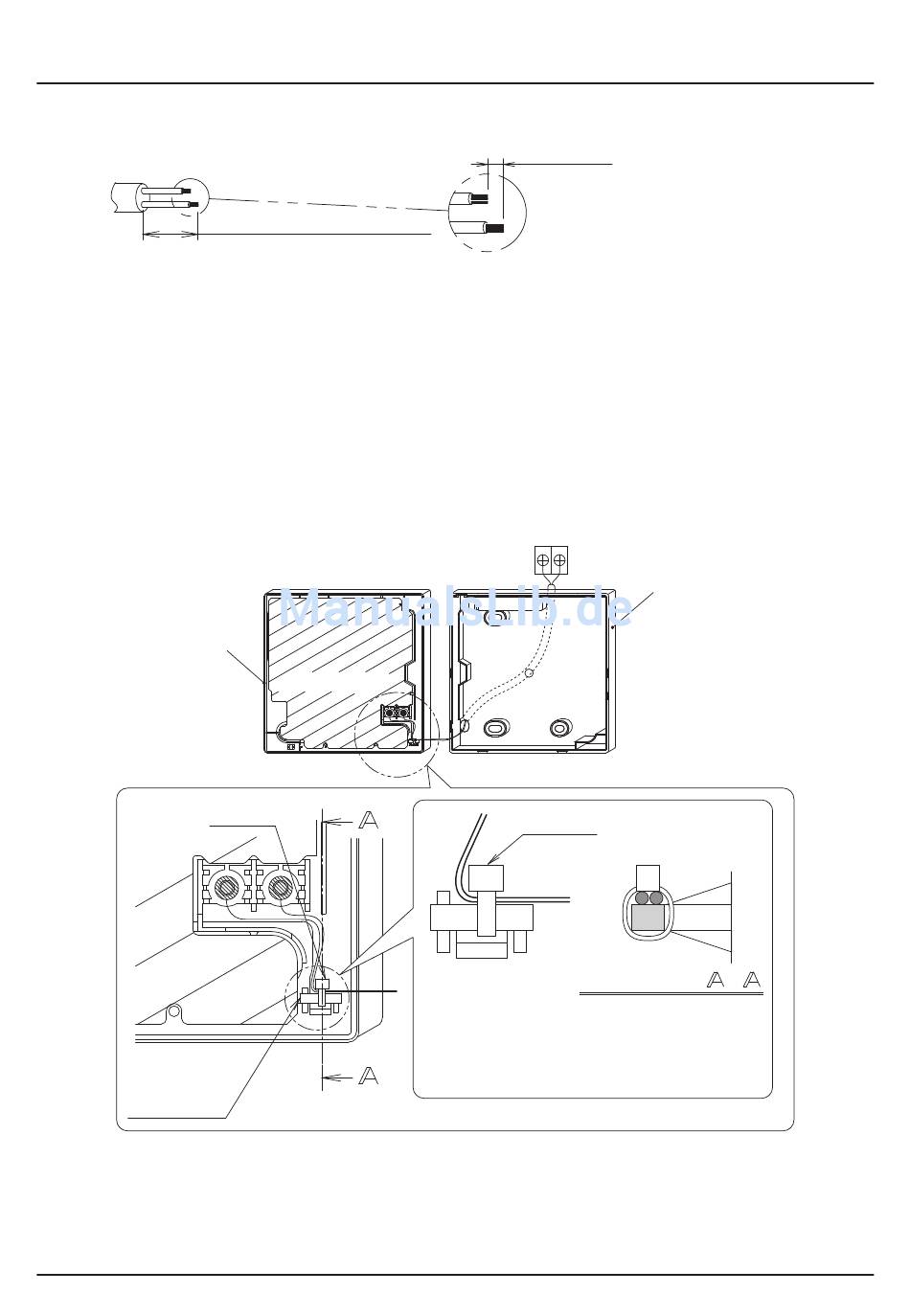

<Anleitung zum Befestigen der Kabel>
±10 mm
Für eine einfachere
Verdrahtung ±10 mm Differenz
zwischen den Längen der
beiden Drähte wahren.
Anleitung zum
Zuschneiden der Kabel
Innengerät
P1 P2
Klemme
Fernbedienungs-Installationsverfahren
Unteres
Gehäuse
Querschnitt -
Kabel am
Kabelbefestigungspun
kt mittels anhängender
Klemme befestigen.
Referenzhandbuch für den Monteur
6
