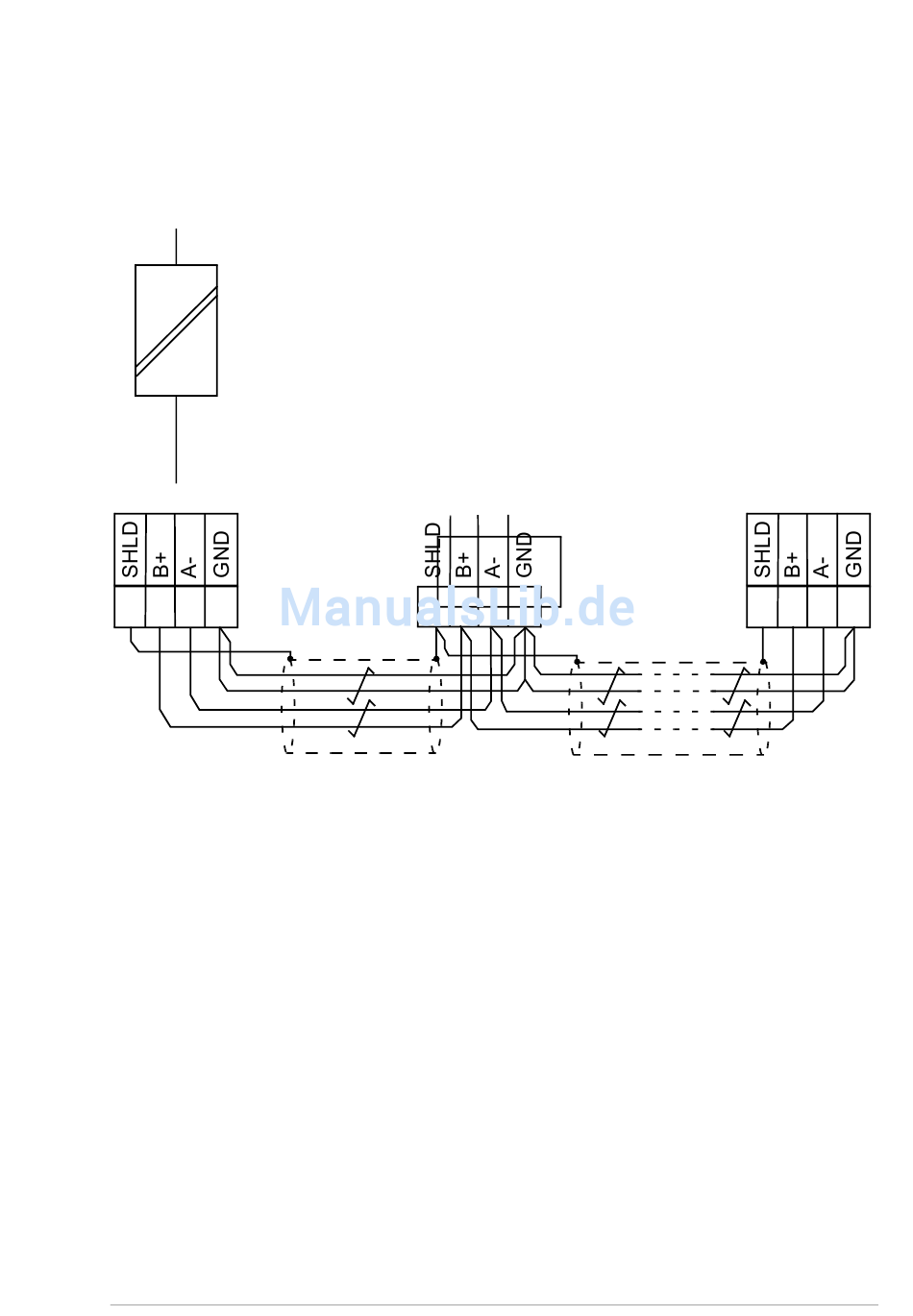

Le raccordement RS-485 s'effectue par le bas (en parallèle avec le
câblage d'E/S). Pour des détails, cf. Manuel d'installation ACSM1
correspondant. Les bornes de raccordement sont DATA-, DATA+,
BGND et SH.
PC
RS-232
RS-485
JPC-01 #1
1 2 3 4
Manuel de l'utilisateur JPC-01 41
JPC-01 #2
1 2 3 4
31 adresses maxi
JPC-01 #n
...
1 2 3 4
