Installationshinweis
Externer Signalgeber IUI-STx-P2510
IUI-STAC-P2510 Externer Signalgeber akustisch
IUI-STACOP-P2510 Externer Signalgeber akustisch/optisch
Inhaltsverzeichnis
1. Montage
2. Anschlussbelegung
3. Übersicht Überwachungswiderstände
4. Anschaltungen
Montage
1
1. Führen Sie das Anschlusskabel
durch die Öffnung ein und schrauben
Sie das Gehäuseunterteil an die
Wand.
2. Schließen Sie das Anschlusskabel
an der entsprechenden Schraub-
klemme der Leiterplatte an
(siehe dazu Anschlussplan auf
Seite 3).
3. Justieren Sie den Deckelkontakt
(Hebel) vor dem Verschrauben des
Gehäuseoberteils.
4. Stecken Sie das Gehäuseoberteil mit
dem Schutzrahmen auf das Gehäuse-
unterteil (mit Lautsprecher und Platine)
auf. Dabei das Gehäuseoberteil ca.
5 mm nach unten versetzt auf das Ge-
häuseunterteil aufsetzen und das Ge-
häuseoberteil nach oben schieben
(siehe Bild 2).
5. Befestigen Sie das Gehäuseober-
teil mit den mitgelieferten Linsen-
schrauben auf dem Gehäuseunterteil.
6. Setzen Sie die VdS-Plomben ein
(siehe Bild 2).

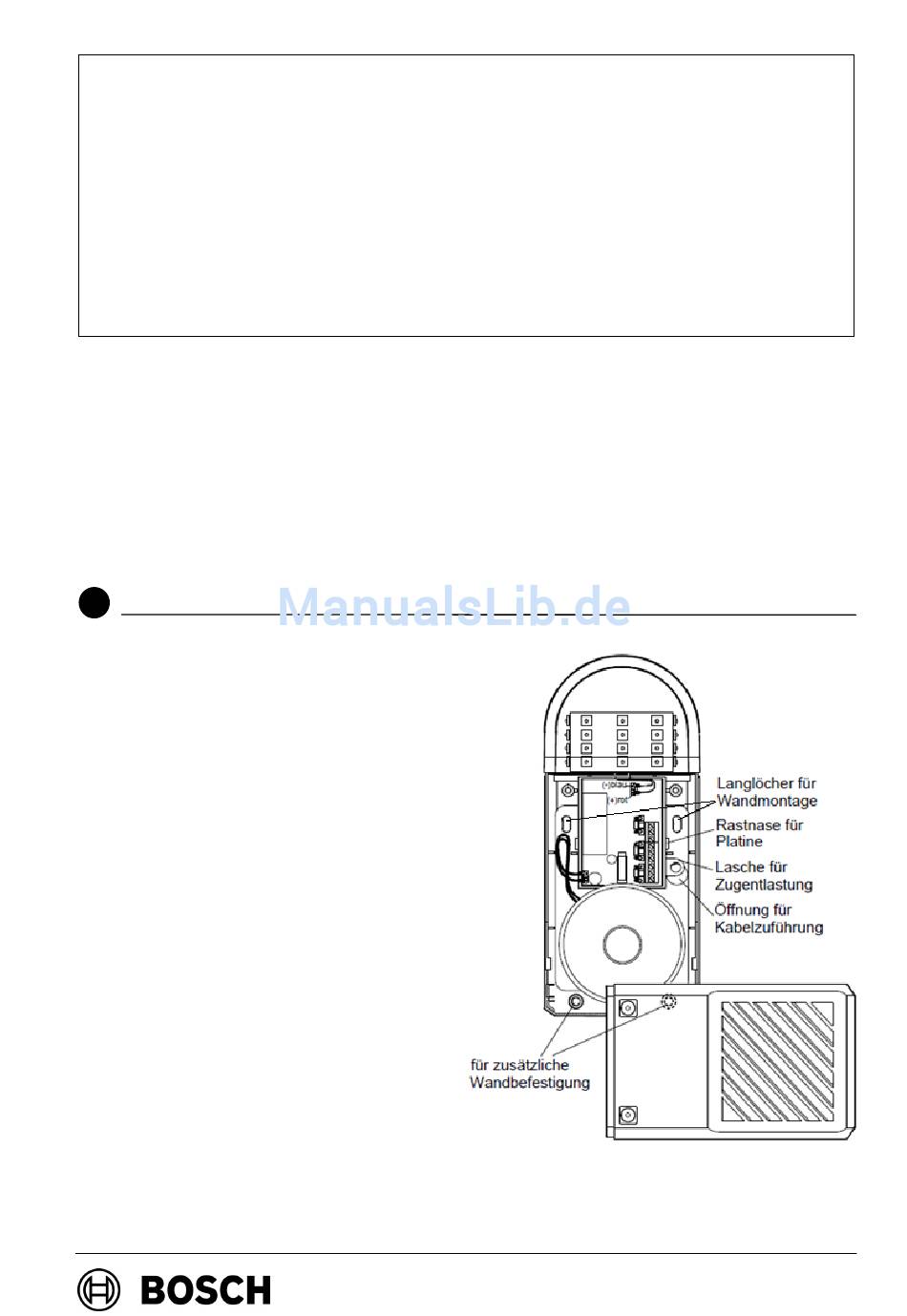

Bild 1: Montageansicht
1 von 4
F.01U.565.624
F.01U.565.626
610-F.01U.565.624
ST-BT/PRM3
A1-09/2011
Werbung
Inhaltszusammenfassung für Bosch IUI-STAC-P2510
- Seite 1 Installationshinweis Externer Signalgeber IUI-STx-P2510 IUI-STAC-P2510 Externer Signalgeber akustisch F.01U.565.624 IUI-STACOP-P2510 Externer Signalgeber akustisch/optisch F.01U.565.626 Inhaltsverzeichnis 1. Montage 2. Anschlussbelegung 3. Übersicht Überwachungswiderstände 4. Anschaltungen Montage 1. Führen Sie das Anschlusskabel durch die Öffnung ein und schrauben Sie das Gehäuseunterteil an die Wand.
- Seite 2 Bild 2: Gehäuseoberteil verschrauben Bild 3: Gehäuseoberteil ablegen Tipps zur Montage Zur bequemeren Handhabung bei Montagearbeiten kann das Gehäuseoberteil durch Einschieben in die gekennzeichnete Kerbung (siehe Bild 3) abgelegt werden Verbleibende Öffnungen im Gehäuseunterteil können mit Silicon abgedichtet werden. ...
- Seite 3 VdS Einbruch/ Sirene + Überfallalarm SABO SABO R3 (SABO) Lautsprecher- Lautsprecher- anschluss anschluss Bild 4: Anschlussbelegung Übersicht Überwachungswiderstände Überwachungswiderstände für Bosch-Zentralen akustisch/optisch akustisch mit Überwachungs- mit Blitz und optisch mit Blitz Tongenerator widerstände Tongenerator 12 k 12 k ----...
- Seite 4 Anschaltungen A. Anschaltung an GMZ Bild 5: Anschaltung an GMZ B. Anschaltung mit Sabotageüberwachung Bild 6: Anschaltung mit Sabotageüberwachung Endwiderstände sind abhängig von der GMZ (siehe Tabelle auf Seite 3) Ansteuerung Optik entfällt bei reinem akustischen Signalgeber 610-F.01U.565.624 ST-BT/PRM3 4 von 4 A1-09/2011...
