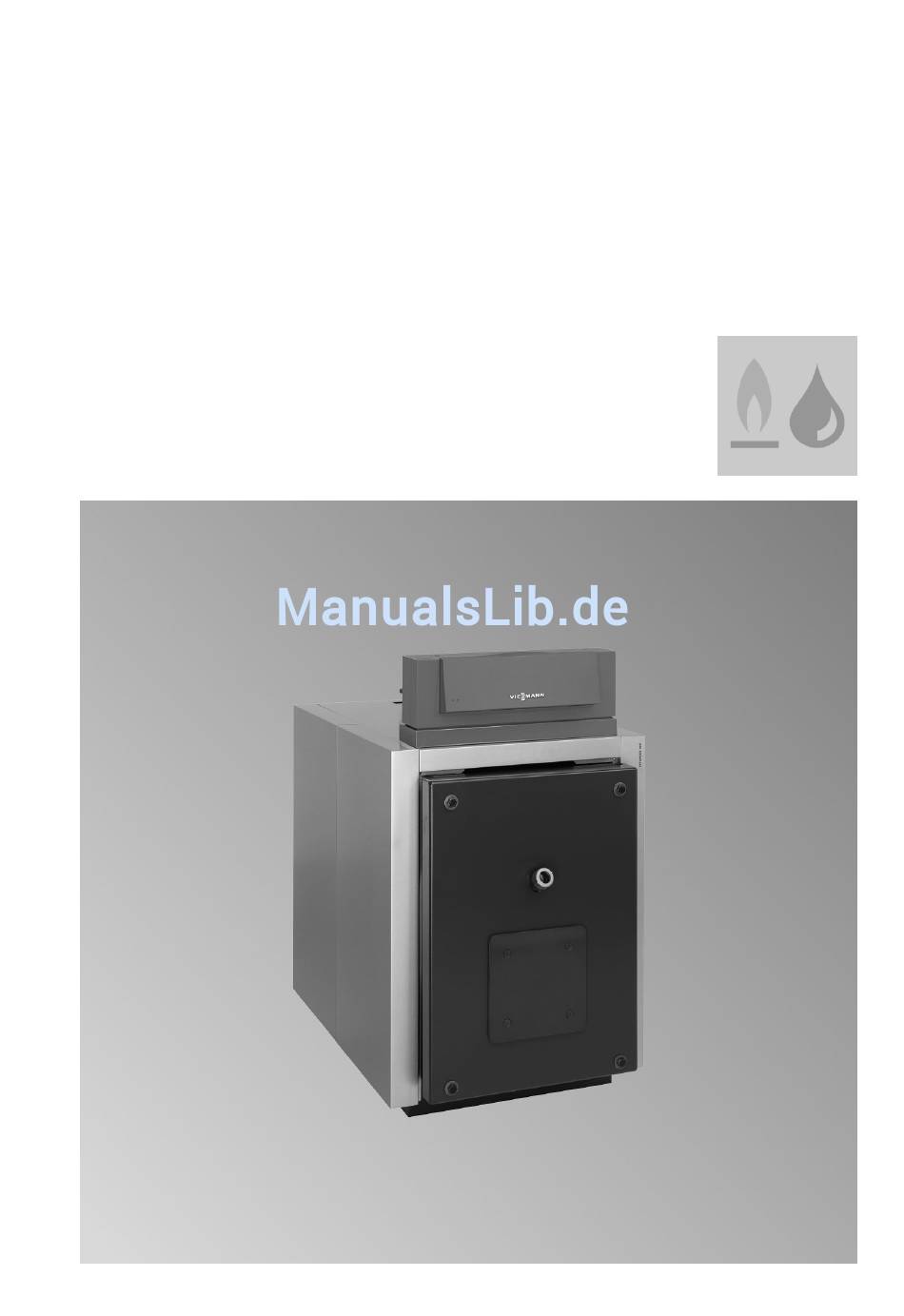

- Seite 1 VIESMANN Montageanleitung für die Fachkraft Vitoplex 100 Typ PV1, 150 bis 620 kW Öl-/Gas-Heizkessel VITOPLEX 100 Nach Montage entsorgen! 5581 753 3/2013...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schä- den für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise ■ die berufsgenossenschaftlichen Bestimmungen, Gefahr ■ die einschlägigen Sicherheitsbedin- Dieses Zeichen warnt vor Perso- gungen der DIN, EN, DVGW, TRGI, nenschäden. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Bestimmungsgemäße Verwendung..............Montagevorbereitung Abstandsmaße..................... Montageablauf Heizkessel aufstellen und ausrichten..............Kesseltüranschlag umbauen................Heizwasserseitig anschließen................Sicherheitsanschluss erstellen und Dichtheit prüfen..........Abgasseitig anschließen..................Wärmedämmung anbauen................... ■ Wärmedämmung Kesselkörper................ 10 ■ Wärmedämmung hinten..................11 ■ Seitenbleche und Brennerleitungen..............12 ■ Vorderblech....................... 13 ■ Hinterbleche...................... 14 ■... -
Seite 4: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Das Gerät darf bestimmungsgemäß nur in geschlossenen Heizungssystemen gemäß EN 12828 unter Berücksichti- gung der zugehörigen Montage-, Ser- vice- und Bedienungsanleitungen sowie der Angaben im Datenblatt installiert und betrieben werden. Es ist ausschließlich für die Erwärmung von Heizwasser vorgesehen. Die gewerbliche oder industrielle Ver- wendung zu einem anderen Zweck als zur Erwärmung von Heizwasser gilt als... -
Seite 5: Abstandsmaße
Abstandsmaße Maße in Klammern sind Mindestab- 200 (100) stände. 500 (50) (300) 500 (50) A Heizkessel B Brenner C Schallabsorbierende Kesselunter- lagen (Zubehör) Nenn-Wärmeleistung 1100 1250 1500 Baulänge des Brenners beachten Schallabsorbierende Kesselunterlagen Zul. Belastbarkeit 1500 2700 3336 c (vorn) / Anzahl mm/Stück 375/2 334/2... -
Seite 6: Heizkessel Aufstellen Und Ausrichten
Heizkessel aufstellen und ausrichten Heizkessel waagerecht ausrichten. Schallabsorbierende Kesselunterla- Besonderes Fundament ist nicht erfor- derlich. Bodenunebenheiten sollten nicht größer als 1 mm sein, damit die Federelemente Hinweis gleichmäßig belastet werden. Wir empfehlen, den Heizkessel auf Kesselunterlagen unter dem Heizkessel schallabsorbierende Kesselunterla- anordnen;... -
Seite 7: Kesseltüranschlag Umbauen
Kesseltüranschlag umbauen Hinweis Beim Umbau des Kesseltüranschlags durch Versetzen der Bolzen A auf die rechte Seite, ist zu beachten, dass der Dichtsteg B mittig auf die Dichtung D der Kesseltür drückt (siehe Lupe bei geschlossener Kesseltür); ggf. sind die Haltebügel C zu richten. Heizwasserseitig anschließen Gefahr Hinweis... -
Seite 8: Sicherheitsanschluss Erstellen Und Dichtheit Prüfen
Heizwasserseitig anschließen (Fortsetzung) A Kesselrücklauf D Muffe für Kesseltemperatursensor, bei 150 bis 310 kW: DN 65 Sicherheitstemperaturbegrenzer bei 400 bis 620 kW: DN 100 und Temperaturregler B Sicherheitsanschluss (Sicherheits- E Entleerung, R 1¼ ventil) siehe Seite 8 C Kesselvorlauf bei 150 bis 310 kW: DN 65 bei 400 bis 620 kW: DN 100 Sicherheitsanschluss erstellen und Dichtheit prüfen Sicherheitsleitungen installieren. -
Seite 9: Abgasseitig Anschließen
Sicherheitsanschluss erstellen und Dichtheit… (Fortsetzung) Hinweis Achtung Die Heizkessel sind mit einem Sicher- Ungeeignete Wasserbeschaffen- heitsventil auszurüsten, das bauteilge- heit kann zu Schäden am Kes- prüft, der EN 4126 entsprechend und je selkörper führen. nach ausgeführter Anlage gekennzeich- Der Heizkessel darf nur mit Was- net sein muss. -
Seite 10: Wärmedämmung Kesselkörper
Wärmedämmung anbauen (Fortsetzung) Wärmedämmung Kesselkörper A Schwarze Seite nach außen... -
Seite 11: Wärmedämmung Hinten
Wärmedämmung anbauen (Fortsetzung) Hinweis Beutel B mit Typenschild abnehmen und aufbewahren. Wird später verwen- det. Wärmedämmung hinten Hinweis Herstell-Nr. auf dem Typenschild mit der in der Kesselrückwand eingeprägten Herstell-Nr. auf Übereinstimmung prü- fen. -
Seite 12: Seitenbleche Und Brennerleitungen
Wärmedämmung anbauen (Fortsetzung) Seitenbleche und Brennerleitungen Hinweis Liegen keine Brennerleitungen bei, sind diese bauseits zu stellen. Lieferumfang der Brennerleitungen ist regelungsabhängig. lÖ 3,9 x 9,5 A Seitenblech vorn rechts B Schriftzug Vitoplex 100... -
Seite 13: Vorderblech
Wärmedämmung anbauen (Fortsetzung) Hinweis Brennerleitungen fA und lÖ auf der Seite des Heizkessels verlegen, auf der die Kesseltür angeschlagen ist. Vorderblech 3,9 x 9,5 3,9 x 9,5... -
Seite 14: Hinterbleche
Wärmedämmung anbauen (Fortsetzung) Hinterbleche 3,9 x 9,5 3,9 x 9,5 Regelungsmontage vorbereiten Anschlüsse an das Regelungs- Hinweis hinterteil: Siehe Montageanlei- Kesseltemperatursensor § liegt in der tung Kesselkreisregelung. Verpackung der Regelung. Kesselcodierstecker A liegt in der Pro- duktbeilage (bei Thermostatregelung keine Verwendung). Fühler und Kesseltemperatursensor so weit wie möglich in die Tauchhülsen schieben. - Seite 15 Wärmedämmung anbauen (Fortsetzung) Achtung Kapillaren nicht knicken. Beschädigungen der Kapillaren führen zu Funktionsstörungen der Fühler. 6 x 12 Hinweis Schrauben (6 x 12) liegen der Rege- lungsblende (separat verpackt in der Wärmedämmung) bei.
- Seite 16 Wärmedämmung anbauen (Fortsetzung) 1. 1. 2. 2. A Kesselcodierstecker Hinweis 230 V-Leitungen und Kleinspannungs- Kleinspannungsleitungen bündeln und leitungen getrennt verlegen. fixieren.
-
Seite 17: Oberbleche Und Typenschild
Wärmedämmung anbauen (Fortsetzung) Oberbleche und Typenschild 3,9 x 30 3,9 x 9,5 3,9 x 9,5 A Typenschild Heizkessel... -
Seite 18: Regelungsblende
Wärmedämmung anbauen (Fortsetzung) Regelungsblende Brenner anbauen Separate Unterlagen des Bren- Der Brenner kann direkt an die schwenk- ners. bare Kesseltür angebaut werden. Wei- chen die Anbaumaße des Brenners von den Maßen der EN 303-1 ab, ist die als Lochkreis der Brennerbefestigungslö- Zubehör lieferbare Blindplatte anzu- cher, Brennerbefestigungslöcher und bauen. -
