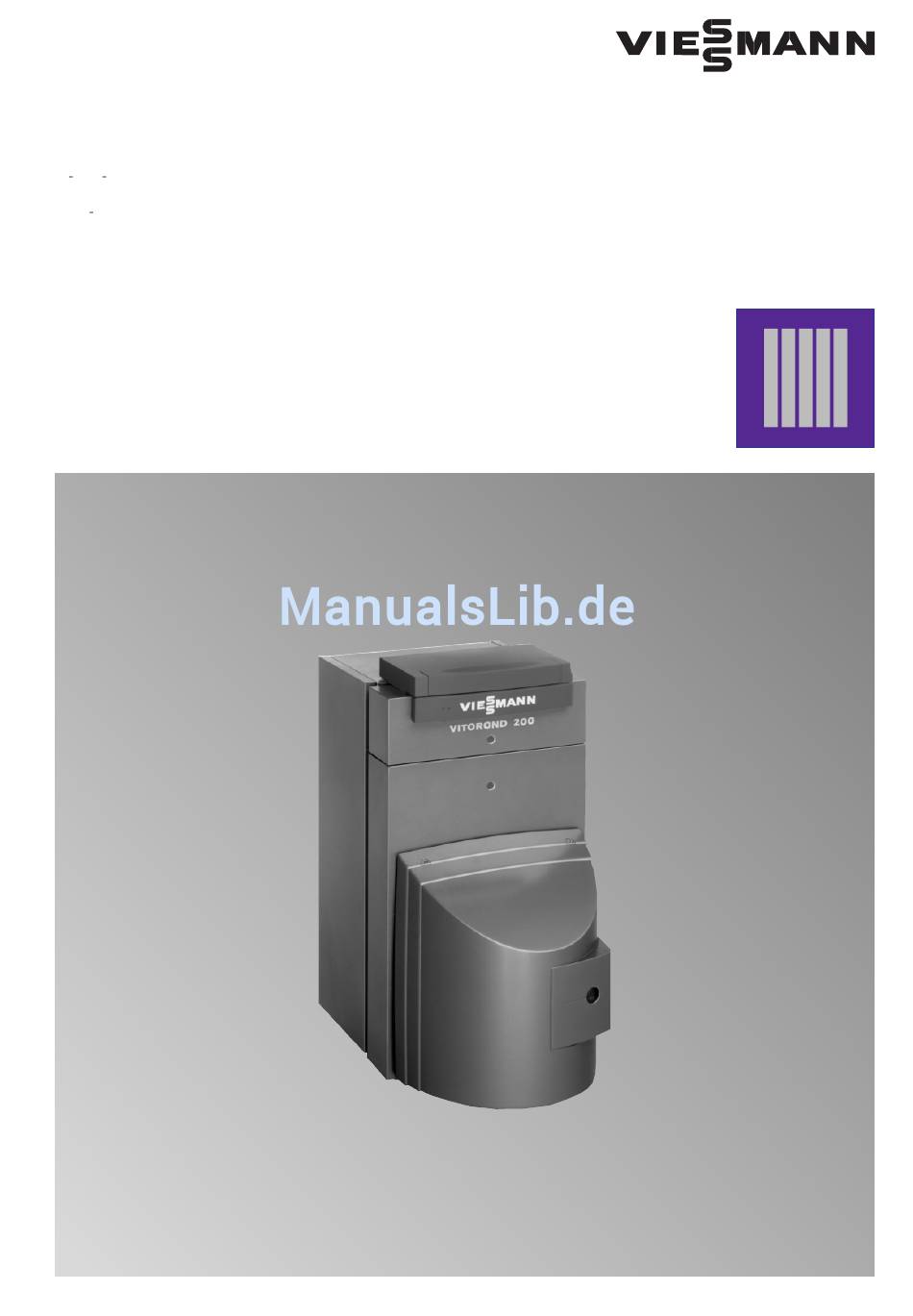

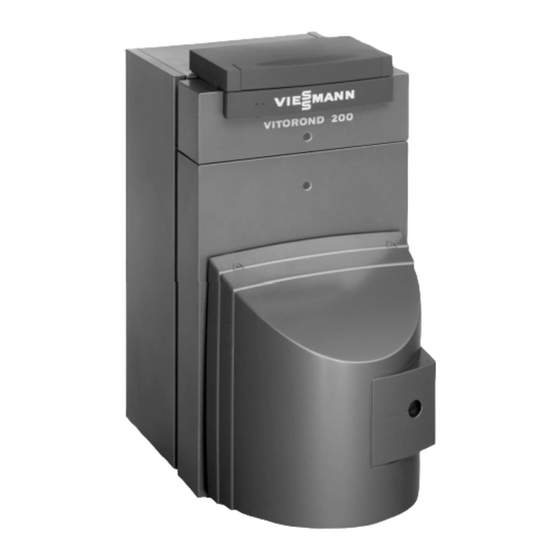

- Seite 1 Serviceanleitung Vitorond 200 Typ VR2 Öl /Gas Heizkessel Nenn Wärmeleistung 15 bis 33 kW Vitorond 200 5681 290 7/99 Ablagehinweis: Servicemappe...
-
Seite 2: Sicherheitshinweise
Service und Bedienungs hahn zu schließen und gegen ungewoll unterlagen nicht beachtet werden. tes Öffnen zu sichern. Für die Montage von Viessmann Arbeiten an der Gasinstallation dürfen Einzelteilen sind darüber hinaus die nur von einem Installateur vorgenom zugehörigen Montageanleitungen, men werden, der vom zuständigen... -
Seite 3: Inhaltsverzeichnis
Inhalt Seite Sicherheitshinweise ..............Allgemeine Informationen Über diese Serviceanleitung . -
Seite 4: Allgemeine Informationen
Allgemeine Informationen Über diese Serviceanleitung In der Serviceanleitung werden folgende Signalworte und Symbole verwendet: Hinweis! Kennzeichnet Tips und besonders hervorzuhebende ergänzende Informationen. Dieses Symbol verweist immer dann auf die 3. Spalte, wenn diese zusätz liche Informationen enthält. Verweist auf andere zu beachtende Anleitungen. -
Seite 5: Erstinbetriebnahme Und Wartung
Erstinbetriebnahme und Wartung Erstinbetriebnahme Bedienungsanleitung, Serviceanleitung Brenner 1. Prüfen, ob die Zuluftöffnung des Aufstellraumes geöffnet ist. 2. Vordruck des Membran Ausdehnungs Ist der Vordruck des Membran Aus gefäßes prüfen. dehnungsgefäßes niedriger als der statische Druck der Anlage, so viel Stickstoff nachfüllen, bis der Vordruck größer (0,1 bis 0,2 bar) als der stati sche Druck der Anlage ist. - Seite 6 Erstinbetriebnahme und Wartung Wartung 1. Anlage außer Betrieb nehmen 1. Netzspannung bzw. Hauptschalter ausschalten und gegen fremdes Wiedereinschalten sichern. 2. Brennstoffzufuhr sperren (Ölfilterventil bzw. Gasabsperrhahn schließen). 2. Regelscheibe Vitoair schließen (falls vorhanden) 1. Drehknopf am Motor der Vitoair eindrücken und in Stellung drehen.
- Seite 7 Erstinbetriebnahme und Wartung Wartung (Fortsetzung) 4. Heizfläche und Abgasrohr reinigen 1. Heizfläche mit Bürste reinigen und mit Staubsauger aussaugen. 2. Verbrennungsrückstände aus Abgasrohr und Abgasabzug durch Reinigungsöffnung im Abgasrohr absaugen. 5. Dichtungen und Wärmedämmteile prüfen 1. Dichtungen und Dichtschnüre der Kesseltür auf Beschädigungen prüfen.
- Seite 8 Erstinbetriebnahme und Wartung Wartung (Fortsetzung) 7. Heizungsseitige und trinkwasserseitige Anschlüsse prüfen Alle Anschlüsse auf Dichtheit prüfen. 8. Sicherheitseinrichtungen auf Funktion prüfen Sicherheitsventile nach Angaben des Herstellers prüfen. 9. Membran Ausdehnungsgefäß und Druck der Anlage prüfen Hinweise des Herstellers des Mem bran Ausdehnungsgefäßes beachten.
- Seite 9 Erstinbetriebnahme und Wartung Wartung (Fortsetzung) 11. Wärmedämmung prüfen 1. Wärmedämmung auf Sitz prüfen und ggf. nachrichten. 2. Festen Sitz der Zugentlastungen am Hinterblech prüfen. 12. Mischer auf Leichtgängigkeit und Dichtheit prüfen 1. Motorhebel vom Mischergriff abziehen. 2. Mischer auf Leichtgängigkeit prüfen. 3.
-
Seite 10: Zusatzinformationen Einzelteilliste
(siehe Typenschild) sowie die Posi tionsnummer des Einzelteils (aus dieser Einzelteilliste) angeben. Handelsübliche Teile sind im örtlichen Fachhandel erhältlich. Einzelteile 001 Wärmedämmung, Zsb. 011 Schriftzug Vitorond 200 Einzelteile ohne Abbildung 002 Oberblech 012 8fach Zugentlastung 030 Montageanleitung 003 Seitenblech 013 2fach Zugentlastung 031 Serviceanleitung 004 Wärmedämmatte für Kesselkörper... - Seite 11 Zusatzinformationen Einzelteilliste (Fortsetzung) Einzelteile 008 Bodenblech 015 Tauchhülse 016 Wärmedämmblock für Kesseltür 018 Kesseltür 019 Scharnierbügel 020 Dichtpackung 12 1774 021 Dichtpackung 12 022 Dichtschnur ∅ 3 mm 023 Abgasabzug 024 Riegel für Schauloch 025 Rücklaufinjektor Düse 026 Wirbulator 028 Kappe G 1 029 Dichtscheibe 45 036 Dichtpackung 10 037 Bürstenstiel...
- Seite 12 Zusatzinformationen...
- Seite 13 Zusatzinformationen...
- Seite 14 Zusatzinformationen...
-
Seite 15: Erstinbetriebnahme
Zusatzinformationen Protokoll Erstinbetriebnahme Wartung/Service Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service Wartung/Service Wartung/Service durch:... -
Seite 16: Konformitätserklärung Und Herstellerbescheinigung
Zusatzinformationen Konformitätserklärung und Herstellerbescheinigung Konformitätserklärung für Heizkessel mit Öl bzw. Gas Gebläsebrenner Wir, die Viessmann Werke GmbH & Co D 35107 Allendorf, erklären in alleiniger Verantwortung, daß das Produkt Vitorond 200 mit den folgenden Normen Gemäß den Bestimmungen der übereinstimmt:...
