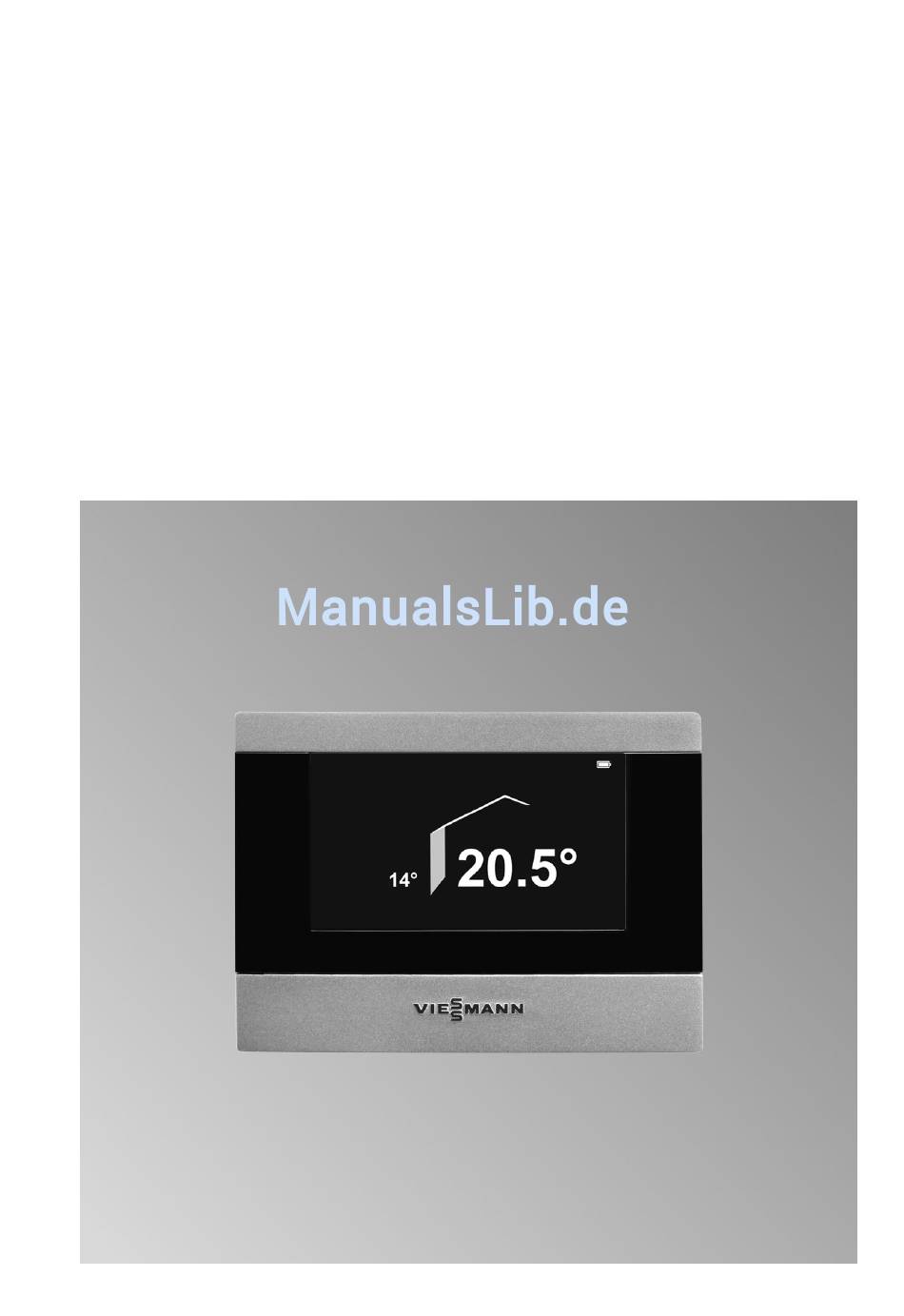

- Seite 1 VIESMANN Montage- und Serviceanleitung für die Fachkraft Vitotrol 300 RF Vitotrol 300 RF B Funk-Fernbedienung für einen, 2 oder 3 Heizkreise Gültigkeitshinweise siehe letzte Seite VITOTROL 300 RF VITOTROL 300 RF B Bitte aufbewahren! 5794 386 1/2014...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schä- den für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise ■ die berufsgenossenschaftlichen Bestimmungen. Gefahr ■ die einschlägigen Sicherheitsbestim- Dieses Zeichen warnt vor Perso- mungen der DIN, EN, DVGW, TRGI, nenschäden. - Seite 3 Sicherheitshinweise Sicherheitshinweise (Fortsetzung) Verhalten bei Abgasgeruch Abluftgeräte Gefahr Bei Betrieb von Geräten mit Abluftfüh- Abgase können zu lebensbedro- rung ins Freie (Dunstabzugshauben, henden Vergiftungen führen. Abluftgeräte, Klimageräte) kann durch ■ Heizungsanlage außer Betrieb die Absaugung ein Unterdruck entste- nehmen. hen. Bei gleichzeitigem Betrieb des ■...
- Seite 4 Gewährleistung ein- können elektronische Baugrup- schränken. pen beschädigt werden. Bei Austausch ausschließlich Vor den Arbeiten geerdete Viessmann Originalteile oder von Objekte, z. B. Heizungs- oder Viessmann freigegebene Ersatz- Wasserrohre berühren, um die teile verwenden. statische Aufladung abzuleiten. Instandsetzungsarbeiten...
-
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Montageanleitung Montagevorbereitung Verwendungshinweis................... Montageort/Aufstellort..................Montageablauf Ablaufübersicht zur Montage und Inbetriebnahme..........Akkus einlegen..................... 10 Wandhalter montieren..................10 Tischständer aufstellen..................15 Serviceanleitung Vitotrol 300 in Betrieb nehmen Mit Funk-Basis oder Funk-Basis B............... 18 Mit Wärmeerzeuger mit integrierter Funkschnittstelle.......... 20 Empfangsqualität am Montageort prüfen............. 22 Funkverbindung zu einem späteren Zeitpunkt herstellen........ -
Seite 6: Montagevorbereitung
Vitotrol 300 eingesetzt wer- den. Vitotronic mit integrierter Vitotronic mit Vitotronic mit Funkschnittstelle Funk-Basis Funk-Basis B Vitotrol 300 RF Vitotrol 300 RF Vitotrol 300 RF B Mittwoch 25.05.2011 13:42 Mittwoch 25.05.2011 13:42 Mittwoch 25.05.2011 13:42 20.5° 20.5° 20.5°... -
Seite 7: Montageort/Aufstellort
Montagevorbereitung Montageort/Aufstellort Betrieb mit oder ohne Raumtemperatur-Aufschaltung ■ Witterungsgeführter Betrieb In diesem Raum darf kein weiteres Anbringung in beliebigem Raum (vor- Regelorgan vorhanden sein. Falls an zugsweise im Hauptwohnraum) den Heizkörpern Thermostatventile ■ Betrieb mit Raumtemperatur-Auf- angebracht sind, müssen diese immer schaltung (siehe folgende Abbildung) ganz geöffnet sein. -
Seite 8: Funkverbindung
Montagevorbereitung Montageort/Aufstellort (Fortsetzung) Funkverbindung Gefahr Insbesondere Herzschrittma- cher, Hörhilfen und Defibrillato- ren können gestört werden durch Funksignale. Falls solche Geräte verwendet werden, ist die unmittelbare Nähe zu den betriebsbereiten Funkkomponenten zu vermei- den. Funkfrequenz der Funkkomponenten 868 MHz. Montageort/Aufstellort der Vitotrol 300 so wählen, dass die Funksignale mög- lichst senkrecht durch Wände und Decken auf die Funk-Basis oder... -
Seite 9: Montageablauf
Montageablauf Ablaufübersicht zur Montage und Inbetriebnahme Seite Vitotrol 300 in der Nähe der Funk-Basis oder des Wärmeerzeugers — mit Vitotronic mit integrierter Funkschnittstelle platzieren. Akkus in Vitotrol 300 einlegen. Vitotrol 300 in Betrieb nehmen in Verbindung mit Funk-Basis. Oder Vitotrol 300 in Betrieb nehmen in Verbindung mit Wärmeerzeuger mit Vitotronic mit integrierter Funkschnittstelle. -
Seite 10: Akkus Einlegen
Montageablauf Akkus einlegen Nur die beiliegenden oder vergleichbare Hinweis Akkus verwenden (NiMH AA HR6 Mig- Sobald die Vitotrol 300 erstmalig mit non 1,2 V–, 2100 mAh). Spannung versorgt wird, startet automa- Ggf. müssen die Akkus mit einem han- tisch der Inbetriebnahme-Assistent. delsüblichen Ladegerät geladen wer- den. - Seite 11 Montageablauf Wandhalter montieren (Fortsetzung) 230 V~ 230 V/50 Hz GNYE...
- Seite 12 Montageablauf Wandhalter montieren (Fortsetzung) 230 V~ 230 V~...
- Seite 13 Montageablauf Wandhalter montieren (Fortsetzung)
- Seite 14 Montageablauf Wandhalter montieren (Fortsetzung)
-
Seite 15: Tischständer Aufstellen
Montageablauf Wandhalter montieren (Fortsetzung) Der Wandhalter dient auch als Ladesta- tion für die Akkus. Tischständer aufstellen Der Tischständer kann an jedem Ort mit Steckernetzteil in Steckdose stecken. guter Funkverbindung und Zugang zur Stromversorgung aufgestellt werden. - Seite 16 Montageablauf Tischständer aufstellen (Fortsetzung)
- Seite 17 Montageablauf Tischständer aufstellen (Fortsetzung) Der Tischständer dient auch als Lade- station für die Akkus.
-
Seite 18: Vitotrol 300 In Betrieb Nehmen
Vitotrol 300 in Betrieb nehmen Mit Funk-Basis oder Funk-Basis B 1. Die Funk-Basis über KM-BUS an die Regelung anschließen. Montage- und Serviceanlei- tung „Funk-Basis“ Die Vitotronic Regelung, an der die Funk-Basis angeschlossen ist, ein- schalten. 2. Sprache wählen. Sprache wählen Dansk Hinweis Bei Erstinbetriebnahme erscheint... - Seite 19 Vitotrol 300 in Betrieb nehmen Mit Funk-Basis oder Funk-Basis B (Fortsetzung) 5. 3-stelligen Funkschlüssel eingeben: Eingabe Funk-Schlüssel ■ 3-stelligen Funkschlüssel notieren. Funk-Schlüssel eingeben und mit OK bestätigen. Dieser ist auf der Schutzfolie an der Vorderseite der Funk-Basis aufge- druckt. — — — Falls die Schutzfolie entfernt wurde, den Funkschlüssel verwen- den, der in der Montage- und Ser-...
-
Seite 20: Mit Wärmeerzeuger Mit Integrierter Funkschnittstelle
Vitotrol 300 in Betrieb nehmen Mit Funk-Basis oder Funk-Basis B (Fortsetzung) 6. Heizkreise wählen, die von der Heizkreisauswahl Vitotrol 300 bedient werden sollen. Heizkreis 1 OK zur Bestätigung. Initialisierungsbalken läuft ca. 5 min. Heizkreis 2 ç Nach erfolgreicher Initialisierung Heizkreis 3 ç... - Seite 21 Vitotrol 300 in Betrieb nehmen Mit Wärmeerzeuger mit integrierter… (Fortsetzung) 4. 3-stelligen Funkschlüssel eingeben: Eingabe Funk-Schlüssel ■ Der Funkschlüssel wird an der Funk-Schlüssel eingeben und mit OK bestätigen. Regelung des Wärmeerzeugers angezeigt. Montage- und Serviceanlei- tung des Wärmeerzeugers, Kapitel „Funk-Zubehör anmelden“...
-
Seite 22: Empfangsqualität Am Montageort Prüfen
Vitotrol 300 in Betrieb nehmen Empfangsqualität am Montageort prüfen Abfrage und Anzeige der Empfangs- qualität im erweiterten Menü 1. „Menü“ „Einstellungen“ 3. „Konfiguration“ 4. Funkschlüssel eingeben (siehe Seite 19 oder 21). OK zur Bestäti- gung. 5. „Feldstärke Teilnehmer“ Feldstärke Teilnehmer Fernbedienung dBm>-79 Funkbasis... -
Seite 23: Funkverbindung Zu Einem Späteren Zeitpunkt Herstellen
Vitotrol 300 in Betrieb nehmen Empfangsqualität am Montageort prüfen (Fortsetzung) Basis-Menü Erweitertes Menü Empfangsqualität Symbol Wert in dBm 0 bis –78 Sehr gut –79 bis –83 –84 bis –87 Noch ausreichend –88 bis –91 Unzureichend –92 bis –∞ Kein Empfang Hinweis Hinweis zur Vitotronic 200, Bei unzureichender Empfangsqualität... -
Seite 24: Konfiguration Nach Inbetriebnahme Ändern
Vitotrol 300 in Betrieb nehmen Konfiguration nach Inbetriebnahme ändern Späteres Hinzufügen (z. B. nach 5. „Heizkreiswahl“ einem Anbau) oder Entfernen von 6. Heizkreise wählen, die von der Heizkreisen: Vitotrol 300 bedient werden sollen. 7. OK zur Bestätigung. Erweitertes Menü 8. Initialisierungsbalken läuft ca. 5 min. 1. -
Seite 25: Störungsbehebung
Störungsbehebung Störung an der Heizungsanlage Störungsursache und -behebung Störung siehe Montage- und Servicean- leitung der jeweiligen Regelung oder des Wärmeerzeugers mit Regelung mit integrierter Funk- schnittstelle Störung der Funkverbindung Störung Zur Störungsbehebung Komponenten abmelden und neu anmelden. Falls erforderlich, Funk-Repeater (Zubehör) einsetzen. -
Seite 26: Technische Daten
Technische Daten Technische Daten Vitotrol 300 mit Tischständer Spannungsversorgung über Stecker-Netzteil 230 V~/5 V− Leistungsaufnahme 2,4 W Akkus NiMH AA HR6 Mignon 1,2 V–, 2100 mAh Lebensdauer Akkus ca. 500 Ladezyklen Betriebsdauer mit Akkus ca. 3 h Funkfrequenz 868 MHz Funkreichweite Siehe Planungsanleitung „Funk- Zubehör“... -
Seite 27: Einzelteilliste
Einzelteilliste Vitotrol 300 mit Tischständer Pos. Einzelteil Best.-Nr. 0001 Bedienteil 7836779 0002 Tischständer 7837832 0003 USB-Leitung, ca. 2 m lang 7837833 0004 Steckernetzteil 7873830 0005 Montage- und Serviceanleitung 5608497 0006 Bedienungsanleitung 5581245 0002 0001 0005 0003 0006 0004... -
Seite 28: Vitotrol 300 Mit Wandhalter
Einzelteilliste Vitotrol 300 mit Wandhalter Pos. Einzelteil Best.-Nr. 0001 Bedienteil 7836779 0002 Wandhalter 7837834 0003 Netzteil 7837835 0005 Montage- und Serviceanleitung 5608497 0006 Bedienungsanleitung 5581245 0002 0001 0005 0006 0003... -
Seite 29: Konformitätserklärung
Konformitätserklärung Konformitätserklärung Wir, die Viessmann Werke GmbH & Co KG, D-35107 Allendorf, erklären in alleiniger Verantwortung, dass die Produkte Vitotrol 300 RF und Vitotrol 300 RF B mit fol- genden Normen übereinstimmen: EN 55014-1 EN 60730-1 EN 55014-2 EN 60730-2-9... -
Seite 32: Gültigkeitshinweis
