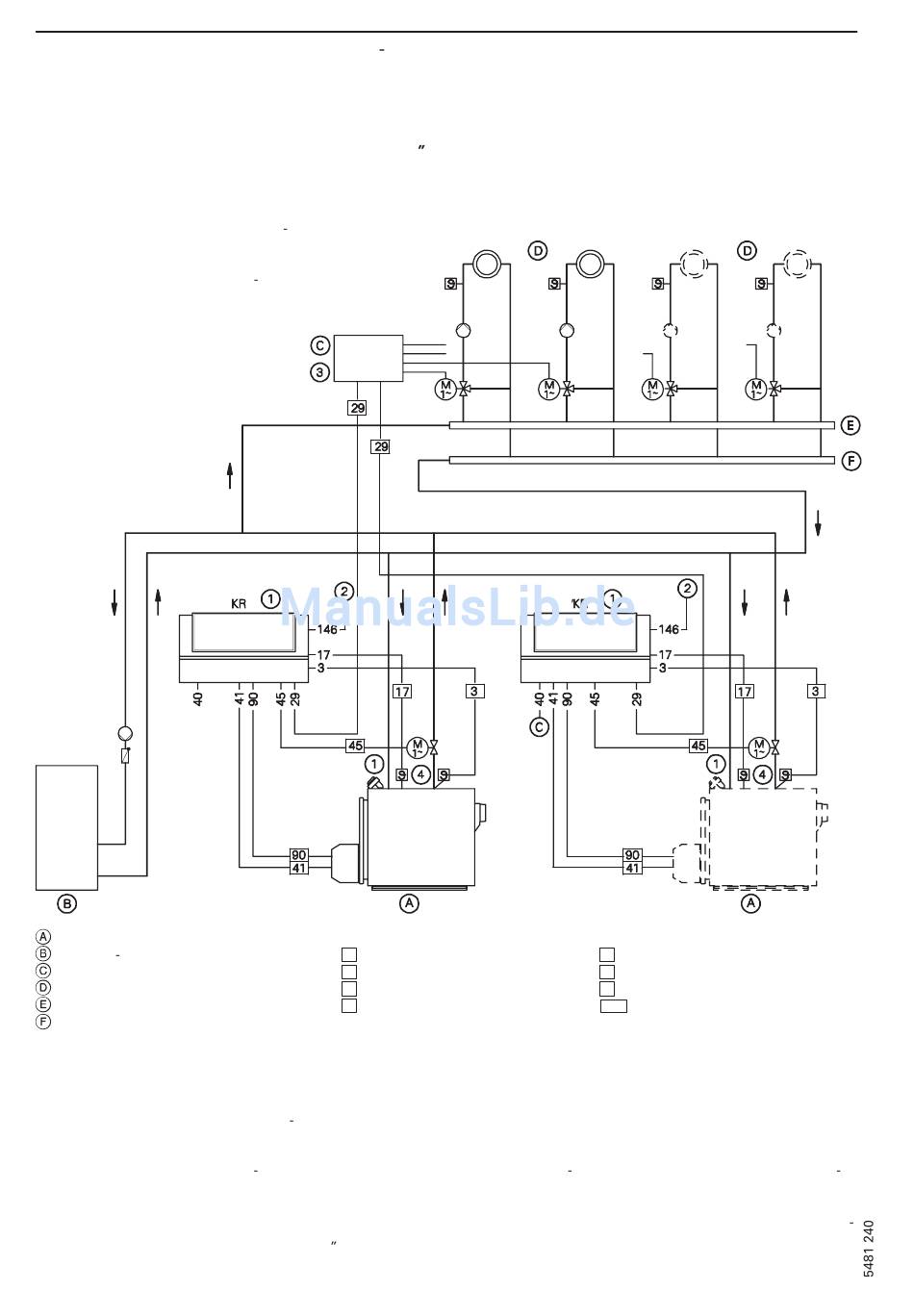

3.1 Anwendungsbeispiele für Paromat Triplex (bis 460 kW)
Mehrkesselanlage (bis 460 kW je Heizkessel) mit normalem Wasserinhalt (z.B. Neubau)
Hinweise!
Das Anwendungsbeispiel stellt lediglich
eine Empfehlung dar und muß bauseits
auf Vollständigkeit und Funktionsfähig
keit geprüft werden.
Drehstromverbraucher sind über
zusätzliche Leistungsschütze anzu
schließen.
Heizkessel mit KR
Speicher Wassererwärmer
Anschlußkasten mit Hilfsschütz
Heizkreise
Vorlaufverteiler
Rücklaufsammler
Kurzbeschreibung
H Mehrkesselanlage mit Rücklauftempe
raturanhebung
H Betrieb mit angehobener Kessel
wassertemperatur
H Zweistufiger Brenner
6
Steckverbinder:
Kesseltemperatursensor
3
Temperatursensor TSA
17
Zufahren der Heizkreise
29
Netzanschluß, AC 230 VX/50 Hz
40
H Temperatursensor TSA
Wirkt während der Anfahrphase und
bei Unterschreiten der unteren
Kesselwassertemperatur auf die Heiz
kreisregelung(en) bzw. auf die
Mischer der Heizkreise.
Der Temperatursensor TSA muß bei
externer Kesselfreigabe aktiviert
sein (siehe Seite 19).
Brenner Stufe 1
41
Drosselklappe
45
Brenner Stufe 2
90
Externe Anforderung
146
H KR mit integriertem Diagnosesystem
Hinweise!
Bei Mehrkesselanlagen mit Trinkwas
sererwärmung muß eine lastabhängige
Zuschaltung der Heizkessel und die
Trinkwassererwärmung von einer über
geordneten Regelung erfolgen.
