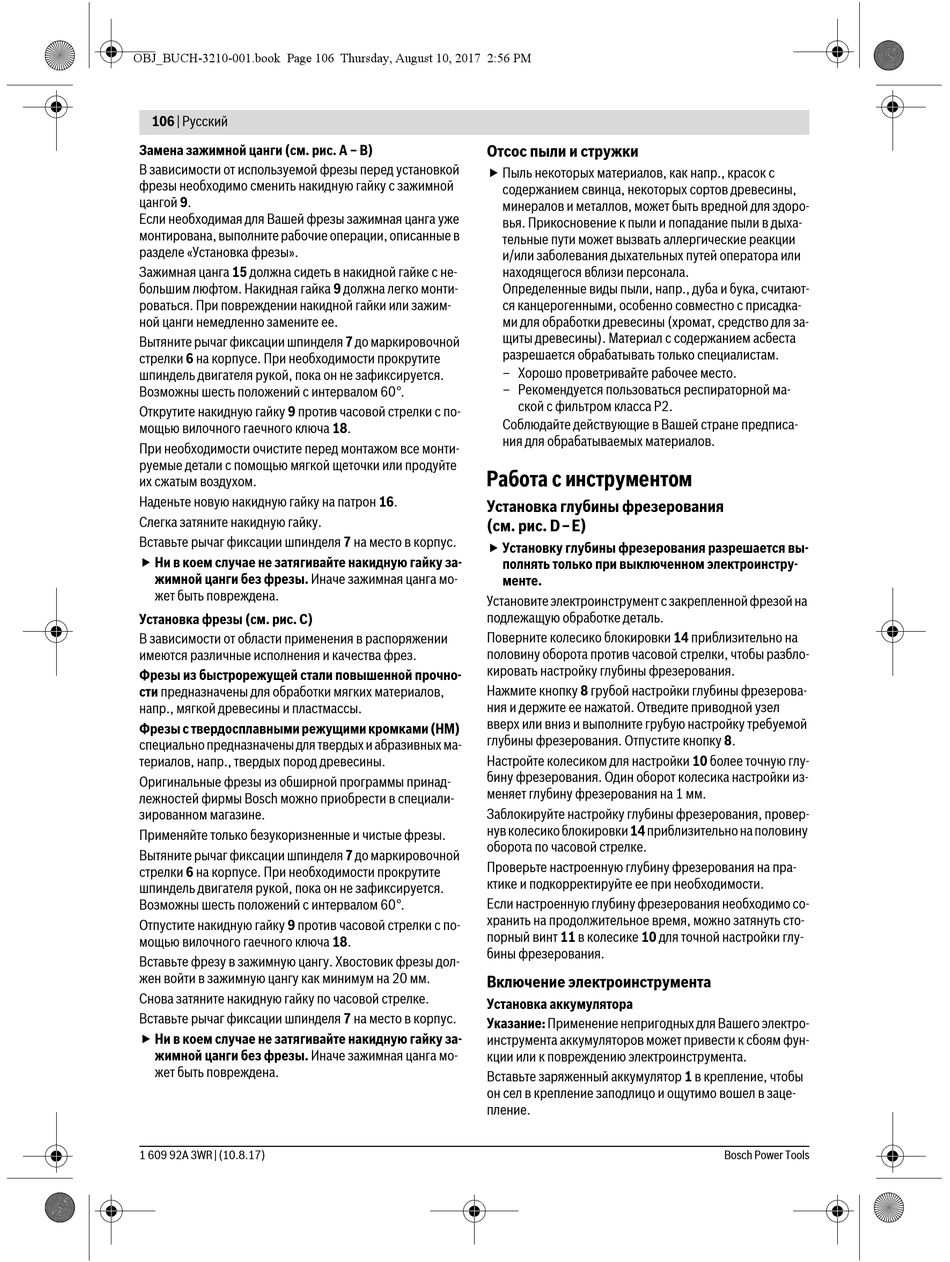

106 | Русский
Замена зажимной цанги (см. рис. А – В)
В зависимости от используемой фрезы перед установкой
фрезы необходимо сменить накидную гайку с зажимной
цангой 9.
Если необходимая для Вашей фрезы зажимная цанга уже
монтирована, выполните рабочие операции, описанные в
разделе «Установка фрезы».
Зажимная цанга 15 должна сидеть в накидной гайке с не-
большим люфтом. Накидная гайка 9 должна легко монти-
роваться. При повреждении накидной гайки или зажим-
ной цанги немедленно замените ее.
Вытяните рычаг фиксации шпинделя 7 до маркировочной
стрелки 6 на корпусе. При необходимости прокрутите
шпиндель двигателя рукой, пока он не зафиксируется.
Возможны шесть положений с интервалом 60°.
Открутите накидную гайку 9 против часовой стрелки с по-
мощью вилочного гаечного ключа 18.
При необходимости очистите перед монтажом все монти-
руемые детали с помощью мягкой щеточки или продуйте
их сжатым воздухом.
Наденьте новую накидную гайку на патрон 16.
Слегка затяните накидную гайку.
Вставьте рычаг фиксации шпинделя 7 на место в корпус.
 Ни в коем случае не затягивайте накидную гайку за-
жимной цанги без фрезы. Иначе зажимная цанга мо-
жет быть повреждена.
Установка фрезы (см. рис. С)
В зависимости от области применения в распоряжении
имеются различные исполнения и качества фрез.
Фрезы из быстрорежущей стали повышенной прочно-
сти предназначены для обработки мягких материалов,
напр., мягкой древесины и пластмассы.
Фрезы с твердосплавными режущими кромками (HM)
специально предназначены для твердых и абразивных ма-
териалов, напр., твердых пород древесины.
Оригинальные фрезы из обширной программы принад-
лежностей фирмы Bosch можно приобрести в специали-
зированном магазине.
Применяйте только безукоризненные и чистые фрезы.
Вытяните рычаг фиксации шпинделя 7 до маркировочной
стрелки 6 на корпусе. При необходимости прокрутите
шпиндель двигателя рукой, пока он не зафиксируется.
Возможны шесть положений с интервалом 60°.
Отпустите накидную гайку 9 против часовой стрелки с по-
мощью вилочного гаечного ключа 18.
Вставьте фрезу в зажимную цангу. Хвостовик фрезы дол-
жен войти в зажимную цангу как минимум на 20 мм.
Снова затяните накидную гайку по часовой стрелке.
Вставьте рычаг фиксации шпинделя 7 на место в корпус.
 Ни в коем случае не затягивайте накидную гайку за-
жимной цанги без фрезы. Иначе зажимная цанга мо-
жет быть повреждена.
1 609 92A 3WR | (10.8.17)
Отсос пыли и стружки
 Пыль некоторых материалов, как напр., красок с
содержанием свинца, некоторых сортов древесины,
минералов и металлов, может быть вредной для здоро-
вья. Прикосновение к пыли и попадание пыли в дыха-
тельные пути может вызвать аллергические реакции
и/или заболевания дыхательных путей оператора или
находящегося вблизи персонала.
Определенные виды пыли, напр., дуба и бука, считают-
ся канцерогенными, особенно совместно с присадка-
ми для обработки древесины (хромат, средство для за-
щиты древесины). Материал с содержанием асбеста
разрешается обрабатывать только специалистам.
– Хорошо проветривайте рабочее место.
– Рекомендуется пользоваться респираторной ма-
ской с фильтром класса Р2.
Соблюдайте действующие в Вашей стране предписа-
ния для обрабатываемых материалов.
Работа с инструментом
Установка глубины фрезерования
(см. рис. D–E)
 Установку глубины фрезерования разрешается вы-
полнять только при выключенном электроинстру-
менте.
Установите электроинструмент с закрепленной фрезой на
подлежащую обработке деталь.
Поверните колесико блокировки 14 приблизительно на
половину оборота против часовой стрелки, чтобы разбло-
кировать настройку глубины фрезерования.
Нажмите кнопку 8 грубой настройки глубины фрезерова-
ния и держите ее нажатой. Отведите приводной узел
вверх или вниз и выполните грубую настройку требуемой
глубины фрезерования. Отпустите кнопку 8.
Настройте колесиком для настройки 10 более точную глу-
бину фрезерования. Один оборот колесика настройки из-
меняет глубину фрезерования на 1 мм.
Заблокируйте настройку глубины фрезерования, провер-
нув колесико блокировки 14 приблизительно на половину
оборота по часовой стрелке.
Проверьте настроенную глубину фрезерования на пра-
ктике и подкорректируйте ее при необходимости.
Если настроенную глубину фрезерования необходимо со-
хранить на продолжительное время, можно затянуть сто-
порный винт 11 в колесике 10 для точной настройки глу-
бины фрезерования.
Включение электроинструмента
Установка аккумулятора
Указание: Применение непригодных для Вашего электро-
инструмента аккумуляторов может привести к сбоям фун-
кции или к повреждению электроинструмента.
Вставьте заряженный аккумулятор 1 в крепление, чтобы
он сел в крепление заподлицо и ощутимо вошел в заце-
пление.
