Conrad 548484 Bedienungsanleitung

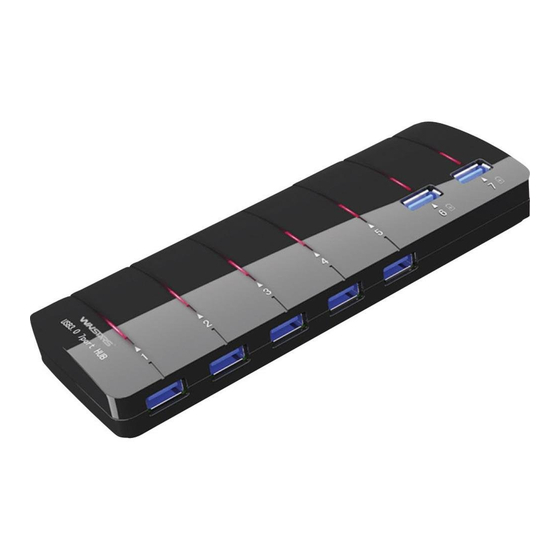

USB 3.0 7 Port Hub mit Netzteil
Best.‑Nr. 548484
Bestimmungsgemäße Verwendung
Dieses Produkt dient zum Anschluss an einen Computer mit USB-Schnittstelle und stellt
sieben USB-Ports zur Verfügung. Das Produkt ermöglicht bei Anschluss an einen USB 3.0
Port eines Computers eine theoretische Übertragungsgeschwindigkeit von bis zu 5 GBit/s. Die
Spannungsversorgung erfolgt per USB 3.0 oder über das mitgelieferte Netzteil.
Aus Sicherheits- und Zulassungsgründen (CE) dürfen Sie das Produkt nicht umbauen und/
oder verändern. Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben,
kann das Produkt beschädigt werden. Außerdem kann eine unsachgemäße Verwendung
Gefahren wie zum Beispiel Kurzschluss, Brand, Stromschlag, etc. hervorrufen. Lesen Sie sich
die Bedienungsanleitung genau durch und bewahren Sie diese auf. Reichen Sie das Produkt
nur zusammen mit der Bedienungsanleitung an dritte Personen weiter.
Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Alle
enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen
Inhaber. Alle Rechte vorbehalten.
Lieferumfang
• USB 3.0 Hub
• USB-Kabel
• Netzteil
• Bedienungsanleitung
Sicherheitshinweise
Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie
insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die
Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung nicht befolgen,
übernehmen wir für dadurch resultierende Personen‑/Sachschäden keine Haftung.
Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie.
a) Personen / Produkt
• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder
zu einem gefährlichen Spielzeug werden.
• Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht,
starken Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämpfen
und Lösungsmitteln.
• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer
Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb
ist nicht mehr gewährleistet, wenn das Produkt:
- sichtbare Schäden aufweist,
- nicht mehr ordnungsgemäß funktioniert,
- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen
gelagert wurde oder
- erheblichen Transportbelastungen ausgesetzt wurde.
• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall
aus bereits geringer Höhe wird es beschädigt.
• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der
übrigen Geräte, an die das Produkt angeschlossen wird.
• Prüfen Sie vor dem Anschluss an das Stromnetz, ob die Anschlusswerte am
Typenschild des Produktes mit denen Ihrer Hausstromversorgung übereinstimmen.
• Als Spannungsquelle darf nur das beiliegende Netzteil verwendet werden.
• Als Spannungsquelle für das Netzteil darf nur eine ordnungsgemäße Netzsteckdose
des öffentlichen Versorgungsnetzes verwendet werden. Überprüfen Sie vor dem
Einstecken des Netzteils, ob die auf dem Netzteil angegebene Spannung mit der
Spannung Ihres Stromversorgungsunternehmens übereinstimmt.
• Netzteile dürfen nie mit nassen Händen ein- oder ausgesteckt werden.
• Ziehen Sie Netzteile nie an der Leitung aus der Steckdose, ziehen Sie sie immer
nur an den dafür vorgesehenen Griffflächen aus der Netzsteckdose.
• Stellen Sie sicher, dass beim Aufstellen die Kabel nicht gequetscht, geknickt oder
durch scharfe Kanten beschädigt werden.
• Verlegen Sie Kabel immer so, dass niemand über diese stolpern oder an ihnen
hängen bleiben kann. Es besteht Verletzungsgefahr.
• Ziehen Sie aus Sicherheitsgründen bei einem Gewitter immer das Netzteil aus der
Netzsteckdose.
• Achten Sie beim Aufstellen des Produkts darauf, dass die Kabel nicht geknickt oder
gequetscht werden.
• Ziehen Sie das Netzteil aus der Netzsteckdose, wenn das Produkt längere Zeit
nicht in Betrieb genommen wird.
• Wenn das Netzteil Beschädigungen aufweist, so fassen Sie es nicht an, es
besteht Lebensgefahr durch einen elektrischen Schlag! Schalten Sie zuerst die
Version 12/15
Netzspannung für die Netzsteckdose ab, an der das Netzteil angeschlossen ist
(zugehörigen Sicherungsautomat abschalten bzw. Sicherung herausdrehen,
anschließend FI-Schutzschalter abschalten, so dass die Netzsteckdose allpolig
von der Netzspannung getrennt ist). Ziehen Sie erst danach das Netzteil aus der
Netzsteckdose. Entsorgen Sie das beschädigte Netzteil umweltgerecht, verwenden
Sie es nicht mehr. Tauschen Sie es gegen ein baugleiches Netzteil aus.
• Das Netzteil ist in Schutzklasse II aufgebaut. Als Spannungsquelle darf nur
eine ordnungsgemäße Netzsteckdose (230 V/AC, 50 Hz) des öffentlichen
Versorgungsnetzes verwendet werden.
• Verwenden Sie das Produkt niemals gleich dann, wenn es von einem kalten in
einen warmen Raum gebracht wird. Das dabei entstehende Kondenswasser
kann unter Umständen das Produkt zerstören. Außerdem besteht beim Netzteil
Lebensgefahr durch einen elektrischen Schlag!
• Lassen Sie das Produkt zuerst auf Zimmertemperatur kommen, bevor es
angeschlossen und verwendet wird. Dies kann u.U. mehrere Stunden dauern.
• Die Netzsteckdose muss sich in der Nähe des Geräts befinden und leicht
zugänglich sein.
b) Sonstiges
• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die
Sicherheit oder den Anschluss des Produktes haben.
• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von
einem Fachmann bzw. einer Fachwerkstatt durchführen.
• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht
beantwortet werden, wenden Sie sich an unseren technischen Kundendienst oder
an andere Fachleute.
Inbetriebnahme
Bei Verwendung ohne Netzteil an einem USB 3.0 Port beachten:
Stellen Sie sicher, dass die gesamte Stromaufnahme aller angeschlossenen
USB‑Geräte 900 mA nicht übersteigt.
1. Verbinden Sie den USB-Hub über das mitgelieferte USB-Kabel mit einem freien USB Port
Ihres Computers (dieser braucht dabei nicht ausgeschaltet werden).
2. Verbinden Sie den Niederspannungsstecker des Netzteils mit der Buchse DC des USB-
Hubs.
3. Stecken Sie das Netzteil in eine geeignete Steckdose. Die Betriebskontrollleuchte des
Netzteils leuchtet auf.
4. Windows erkennt die neue Hardware und installiert die Treiber automatisch. Die Treiber
sind in Windows enthalten, daher liegt kein Treiber-Datenträger bei.
5. Verbinden Sie jetzt Ihr USB-Gerät mit einem USB-Anschluss des USB-Hubs. Die blaue
LED des verbundenen USB-Anschlusses leuchtet nach einigen Sekunden auf.
Bei Stromversorgung des USB-Hubs über den mitgelieferten Netzadapter steht an
jedem USB-Anschluss des USB-Hubs ein höherer Strom zur Verfügung. Dieser
höhere Strom ist für einige USB-Geräte notwendig. Bitte beachten Sie hierzu die
Bedienungsanleitung Ihres USB-Gerätes.
Bei Anschluss an einen USB 2.0 Port muss der mitgelieferte Netzadapter
verwendet werden. Der USB-Hub kann bei Anschluss an einen USB 3.0 Port ohne
den mitgelieferten Netzadapter betrieben werden. Der USB-Hub arbeitet dann im
sogenannten „Bus-Powered-Modus". Das bedeutet, dass der vom Computer über
USB gelieferte Strom (bei USB 3.0 laut Standard 900 mA) auf die sieben Ports
verteilt wird.
Dies reicht z. B. für die meisten Mäuse oder Tastaturen aus; aber viele andere
Geräte arbeiten dann nicht mehr korrekt (wie z. B. externe Festplatten,
Kartenlesegeräte, USB-Kameras o.ä.).
Wenn Sie feststellen, dass ein am USB-Hub angeschlossenes Gerät nicht korrekt
arbeitet bzw. nicht erkannt wird, betreiben Sie den USB-Hub mit dem Netzadapter.
Schnellladefunktion
• Die USB-Ports 6 und 7 sind mit einem Batteriesymbol markiert. Diese USB-Ports können
zum Schnellladen von geeigneten USB-Geräten verwendet werden. Die USB-Ports 6 und
7 liefern jeweils einen Ladestrom von max. 1,5 A, wenn sich der angeschlossene Computer
im Schlafmodus oder im ausgeschalteten Zustand befindet. Um die Schnellladefunktion
zu ermöglichen muss das Produkt mit dem Netzteil und das Netzteil mit einer Steckdose
verbunden sein.
• Sobald der Computer eingeschaltet ist, steht die Schnellladefunktion nicht mehr zur
Verfügung. Die USB-Ports 6 und 7 dienen als USB-Anschluss zur Datenübertragung oder
zum normalen Laden mit einem maximalen Ausgangsstrom von 900 mA.
