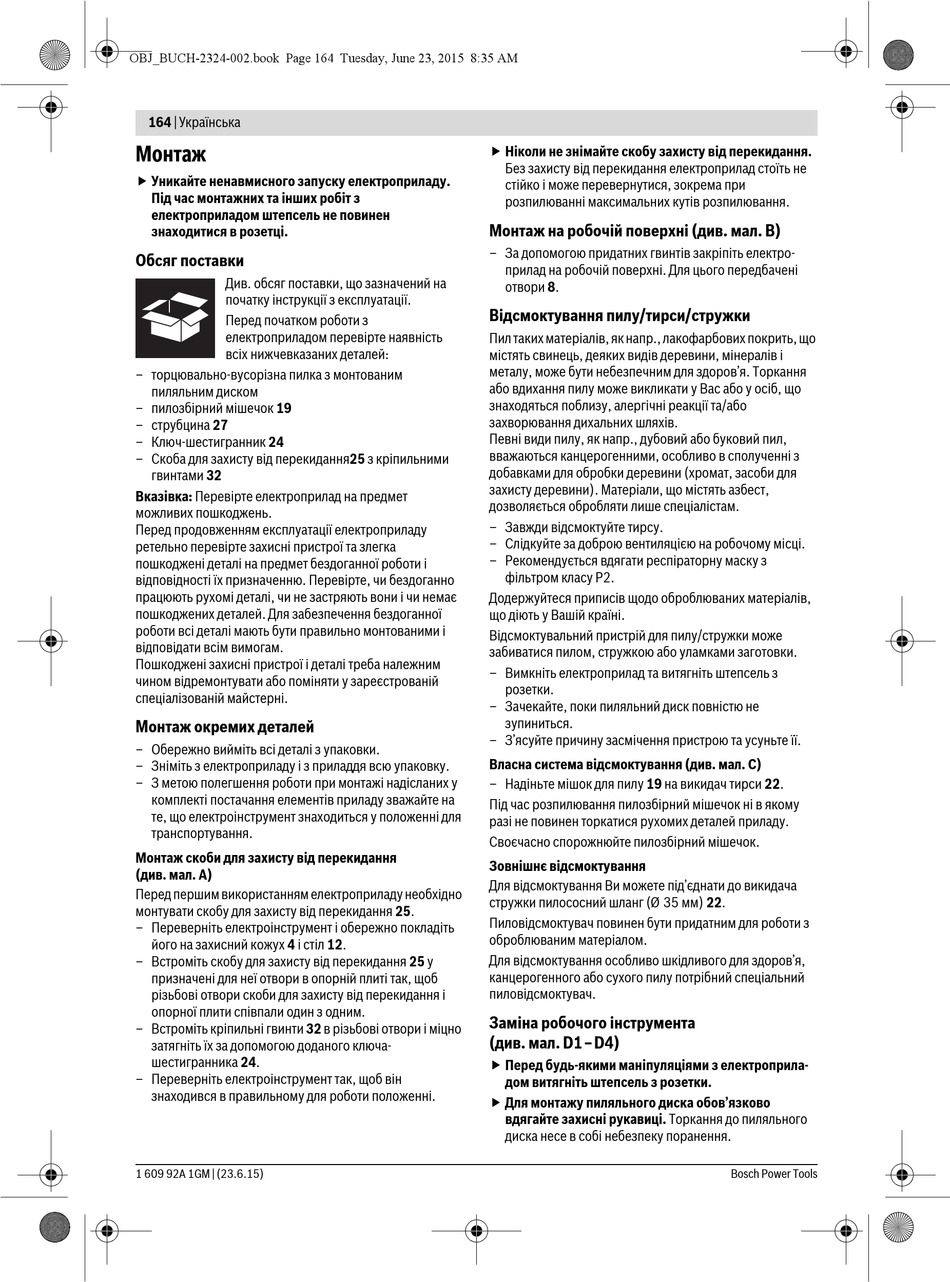

164 | Українська
Монтаж
 Уникайте ненавмисного запуску електроприладу.
Під час монтажних та інших робіт з
електроприладом штепсель не повинен
знаходитися в розетці.
Обсяг поставки
Див. обсяг поставки, що зазначений на
початку інструкції з експлуатації.
Перед початком роботи з
електроприладом перевірте наявність
всіх нижчевказаних деталей:
– торцювально-вусорізна пилка з монтованим
пиляльним диском
– пилозбірний мішечок 19
– струбцина 27
– Ключ-шестигранник 24
– Скоба для захисту від перекидання25 з кріпильними
гвинтами 32
Вказівка: Перевірте електроприлад на предмет
можливих пошкоджень.
Перед продовженням експлуатації електроприладу
ретельно перевірте захисні пристрої та злегка
пошкоджені деталі на предмет бездоганної роботи і
відповідності їх призначенню. Перевірте, чи бездоганно
працюють рухомі деталі, чи не застряють вони і чи немає
пошкоджених деталей. Для забезпечення бездоганної
роботи всі деталі мають бути правильно монтованими і
відповідати всім вимогам.
Пошкоджені захисні пристрої і деталі треба належним
чином відремонтувати або поміняти у зареєстрованій
спеціалізованій майстерні.
Монтаж окремих деталей
– Обережно вийміть всі деталі з упаковки.
– Зніміть з електроприладу і з приладдя всю упаковку.
– З метою полегшення роботи при монтажі надісланих у
комплекті постачання елементів приладу зважайте на
те, що електроінструмент знаходиться у положенні для
транспортування.
Монтаж скоби для захисту від перекидання
(див. мал. A)
Перед першим використанням електроприладу необхідно
монтувати скобу для захисту від перекидання 25.
– Переверніть електроінструмент і обережно покладіть
його на захисний кожух 4 і стіл 12.
– Встроміть скобу для захисту від перекидання 25 у
призначені для неї отвори в опорній плиті так, щоб
різьбові отвори скоби для захисту від перекидання і
опорної плити співпали один з одним.
– Встроміть кріпильні гвинти 32 в різьбові отвори і міцно
затягніть їх за допомогою доданого ключа-
шестигранника 24.
– Переверніть електроінструмент так, щоб він
знаходився в правильному для роботи положенні.
1 609 92A 1GM | (23.6.15)
 Ніколи не знімайте скобу захисту від перекидання.
Без захисту від перекидання електроприлад стоїть не
стійко і може перевернутися, зокрема при
розпилюванні максимальних кутів розпилювання.
Монтаж на робочій поверхні (див. мал. B)
– За допомогою придатних гвинтів закріпіть електро-
прилад на робочій поверхні. Для цього передбачені
отвори 8.
Відсмоктування пилу/тирси/стружки
Пил таких матеріалів, як напр., лакофарбових покрить, що
містять свинець, деяких видів деревини, мінералів і
металу, може бути небезпечним для здоров'я. Торкання
або вдихання пилу може викликати у Вас або у осіб, що
знаходяться поблизу, алергічні реакції та/або
захворювання дихальних шляхів.
Певні види пилу, як напр., дубовий або буковий пил,
вважаються канцерогенними, особливо в сполученні з
добавками для обробки деревини (хромат, засоби для
захисту деревини). Матеріали, що містять азбест,
дозволяється обробляти лише спеціалістам.
– Завжди відсмоктуйте тирсу.
– Слідкуйте за доброю вентиляцією на робочому місці.
– Рекомендується вдягати респіраторну маску з
фільтром класу P2.
Додержуйтеся приписів щодо оброблюваних матеріалів,
що діють у Вашій країні.
Відсмоктувальний пристрій для пилу/стружки може
забиватися пилом, стружкою або уламками заготовки.
– Вимкніть електроприлад та витягніть штепсель з
розетки.
– Зачекайте, поки пиляльний диск повністю не
зупиниться.
– З'ясуйте причину засмічення пристрою та усуньте її.
Власна система відсмоктування (див. мал. C)
– Надіньте мішок для пилу 19 на викидач тирси 22.
Під час розпилювання пилозбірний мішечок ні в якому
разі не повинен торкатися рухомих деталей приладу.
Своєчасно спорожнюйте пилозбірний мішечок.
Зовнішнє відсмоктування
Для відсмоктування Ви можете під'єднати до викидача
стружки пилососний шланг (Ø 35 мм) 22.
Пиловідсмоктувач повинен бути придатним для роботи з
оброблюваним матеріалом.
Для відсмоктування особливо шкідливого для здоров'я,
канцерогенного або сухого пилу потрібний спеціальний
пиловідсмоктувач.
Заміна робочого інструмента
(див. мал. D1–D4)
 Перед будь-якими маніпуляціями з електроприла-
дом витягніть штепсель з розетки.
 Для монтажу пиляльного диска обов'язково
вдягайте захисні рукавиці. Торкання до пиляльного
диска несе в собі небезпеку поранення.
