Abgasleitung Anschließen; Voraussetzungen - Daikin GCU compact 315 Installations- Und Wartungsanleitung

Der Abgasmassenstrom der Anlage hängt von der Brenner-
leistung der Daikin GCU compact ab.
4.5.2 Abgasleitung anschließen
Der ausführende Fachbetrieb muss sich vor Beginn der
Arbeiten mit dem Bezirksschornsteinfeger abstimmen.
Auch in Regionen, in denen es nicht gesetzlich vorge-
schrieben ist, empfehlen wir, die Beteiligung des
Bezirksschornsteinfegers mit einem Formblatt aktenkundig zu
machen.

Voraussetzungen

– Das Abgassystem erfüllt die in Kap. 4.5.1 dargestellten Anfor-
derungen.
– Das Abgassystem erfüllt gegebenenfalls weiterführende nati-
onale oder regionale Sicherheitsanforderungen.
– Die Daikin GCU compact ist korrekt aufgestellt.
Anschluss
Zur Installation der abgas- und zuluftführenden Sys-
tembauteile bzw. deren Befestigungen sind die dazu-
gehörigen Montageanleitungen zu beachten.

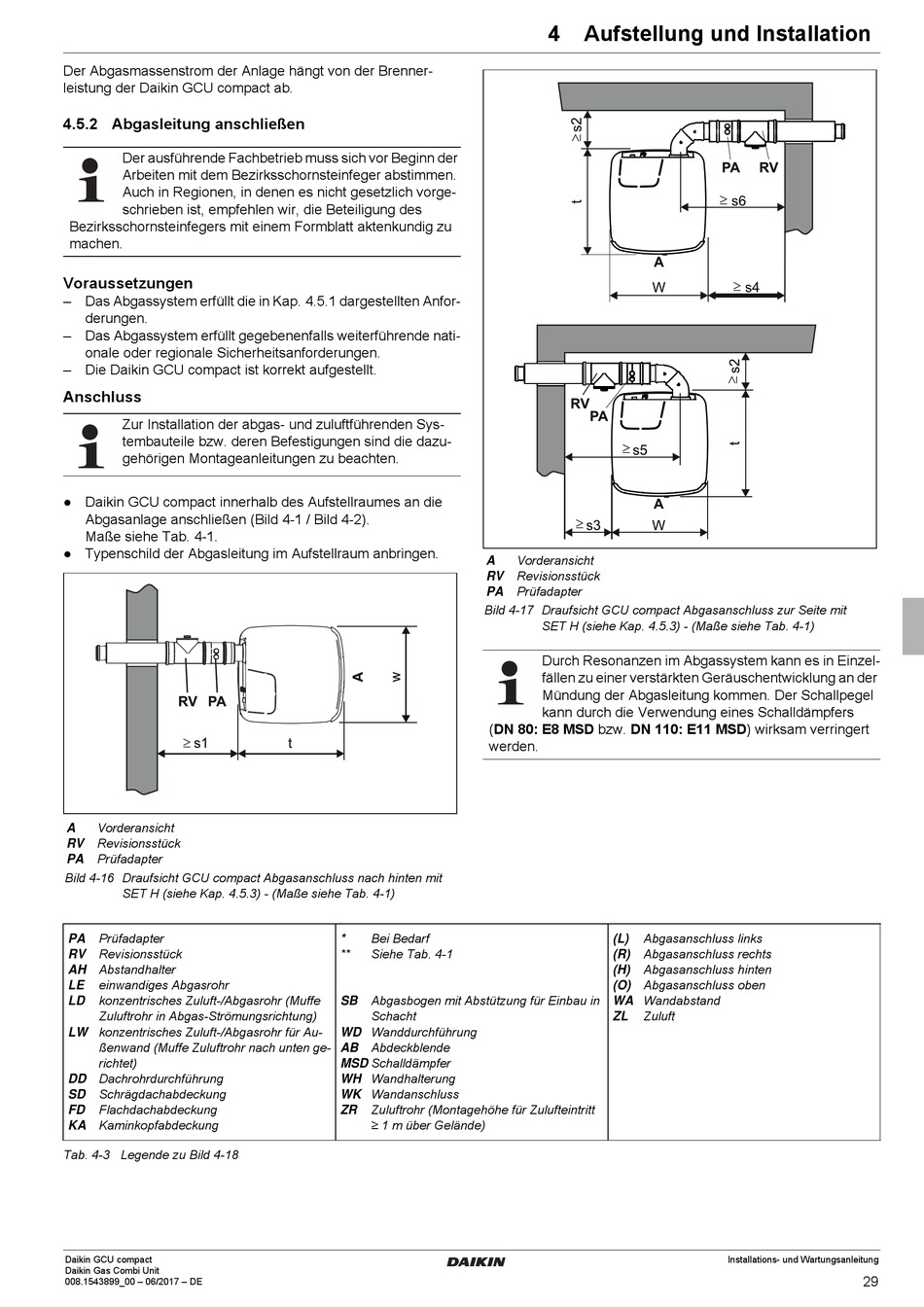

● Daikin GCU compact innerhalb des Aufstellraumes an die
Abgasanlage anschließen (Bild 4-1 / Bild 4-2).
Maße siehe Tab. 4-1.
● Typenschild der Abgasleitung im Aufstellraum anbringen.
Vorderansicht
A
Revisionsstück
RV
Prüfadapter
PA
Bild 4-16 Draufsicht GCU compact Abgasanschluss nach hinten mit
SET H (siehe Kap. 4.5.3) - (Maße siehe Tab. 4-1)
Prüfadapter
PA
Revisionsstück
RV
AH Abstandhalter
einwandiges Abgasrohr
LE
konzentrisches Zuluft-/Abgasrohr (Muffe
LD
Zuluftrohr in Abgas-Strömungsrichtung)
LW konzentrisches Zuluft-/Abgasrohr für Au-
ßenwand (Muffe Zuluftrohr nach unten ge-
richtet)
DD Dachrohrdurchführung
Schrägdachabdeckung
SD
Flachdachabdeckung
FD
KA Kaminkopfabdeckung
Tab. 4-3 Legende zu Bild 4-18
Daikin GCU compact
Daikin Gas Combi Unit
008.1543899_00 – 06/2017 – DE
A
RV
PA
Bild 4-17 Draufsicht GCU compact Abgasanschluss zur Seite mit
(DN 80: E8 MSD bzw. DN 110: E11 MSD) wirksam verringert
werden.
Bei Bedarf
*
** Siehe Tab. 4-1
Abgasbogen mit Abstützung für Einbau in
SB
Schacht
WD Wanddurchführung
AB Abdeckblende
MSD Schalldämpfer
WH Wandhalterung
WK Wandanschluss
Zuluftrohr (Montagehöhe für Zulufteintritt
ZR
≥ 1 m über Gelände)
4 x Aufstellung und Installation
Vorderansicht
Revisionsstück
Prüfadapter
SET H (siehe Kap. 4.5.3) - (Maße siehe Tab. 4-1)
Durch Resonanzen im Abgassystem kann es in Einzel-
fällen zu einer verstärkten Geräuschentwicklung an der
Mündung der Abgasleitung kommen. Der Schallpegel
kann durch die Verwendung eines Schalldämpfers
Abgasanschluss links
(L)
Abgasanschluss rechts
(R)
Abgasanschluss hinten
(H)
(O) Abgasanschluss oben
WA Wandabstand
Zuluft
ZL
