Haupt-Platte; Kopfhörer-Platte; Main Board; Headphone Board - Grundig Varixx UMS 4200 Servicehandbuch

Varixx UMS 4200

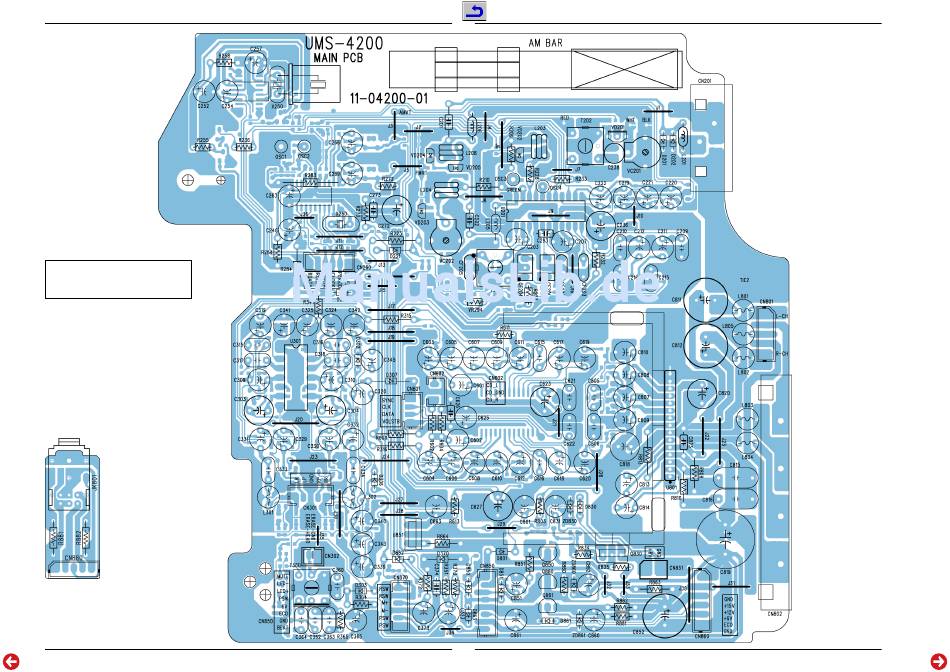

Haupt-Platte / Main Board
Sicht auf Bestückungsseite
View on Component Side
Für die tatsächliche Bauteilbestückung ist das
Schaltbild maßgebend!
The circuit diagram is relevant for the actual
component assembly!
Kopfhörer-Platte
Head Phone Board
Sicht auf Bestückungsseite
View on Component Side
