Installation

7.1

Schema

7.2
Anschlüsse
Seite 8 von 18
Parallelschaltfeld PDB 20000 - Betriebsanleitung
GEFAHR
Kontakt mit elektrischer Spannung
Lebensgefahr durch Stromschlag!
 Opfer mit trockenem Isoliermaterial von den
spannungsführenden Teilen entfernen.
 Anlagenverantwortlichen und medizinische Hilfe
verständigen.
 Anlage freischalten!
Netzeingang / Mains Input
1ph ~ / N / PE
Q1
Eingang / Input
Eingang / Input
USV 1
Ausgang / Output
Ausgang / Output
S71
Verbraucherausgang / Load output

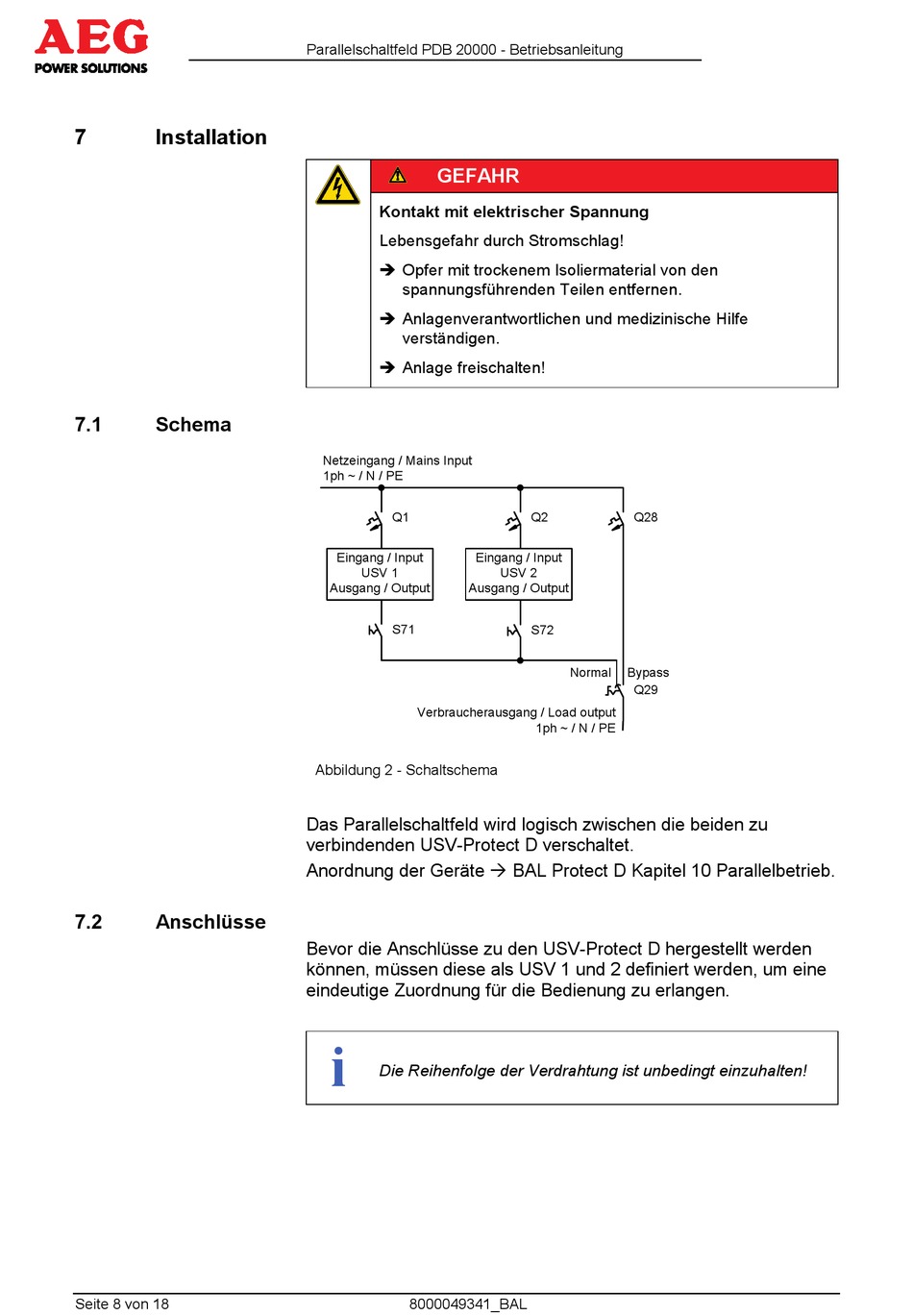

Abbildung 2 - Schaltschema

Das Parallelschaltfeld wird logisch zwischen die beiden zu
verbindenden USV-Protect D verschaltet.
Anordnung der Geräte  BAL Protect D Kapitel 10 Parallelbetrieb.
Bevor die Anschlüsse zu den USV-Protect D hergestellt werden
können, müssen diese als USV 1 und 2 definiert werden, um eine
eindeutige Zuordnung für die Bedienung zu erlangen.
i
Die Reihenfolge der Verdrahtung ist unbedingt einzuhalten!
8000049341_BAL
Q2
Q28
USV 2
S72
Normal
Bypass
Q29
1ph ~ / N / PE
