Dell™ 1355cn/1355cnw Multifunktionsfarbdrucker
Kurzübersicht

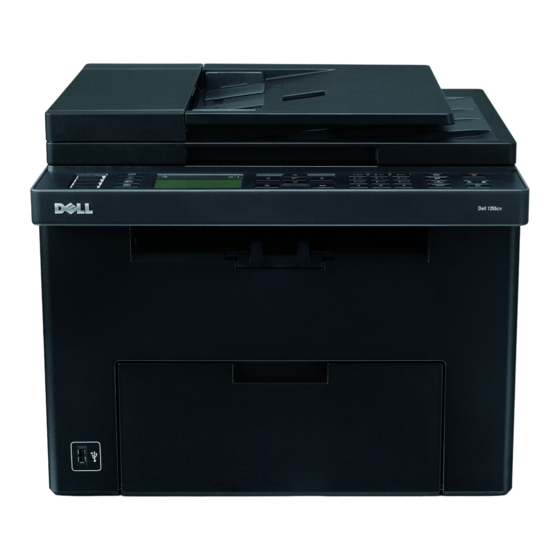

Informationen zum Drucker
1
9
14
13
12
11
10
1
Bedienerkonsole
3
Dokumenteneinzugsfach
5
Tonerabdeckung
7
Netzschalter
9
Breitenführung
11
MPF-Verlängerung
13
USB-Anschluss vorn
Service-Kennzeichen
November 2010
2
3 4
5
6
9
8
7
2
Automatischer Vorlageneinzug (AVE)
4
Dokumentenausgabefach
6
Reinigungsstäbchen
8
Vordere Abdeckung
10
Längenführung
12
Mehrzweckzufuhr (MPF)
14
Blattzufuhr
Servicekennung Express-Servicecode
000 000 000 00
Service-Kennzeichen
604E46630/0Y6GYNA00
KB3148X03-1
1
Schnellwahltaste
Ruft die gespeicherte Faxnummer auf.
2
Ruft die oberste Ebene des Menüs „Kopieren" auf.
Taste (Kopieren)
3
Ruft die oberste Ebene des Menüs „Fax" auf.
Taste (Fax)
4
Daten-LED
Leuchtet bei eingehenden, ausgehenden und ausstehenden Faxaufträgen.
5
Bereitschafts-/Fehler-LED
• Leuchtet, wenn der Drucker bereit ist. (Bereitschafts-LED)
• Leuchtet, wenn am Drucker ein Fehler aufgetreten ist. (Fehler-LED)
6
Bewegt den Cursor oder die Markierung an die gewählte Position.
Taste
7
Bewegt den Cursor oder die Markierung an die gewählte Position.
Taste
8
Bestätigt die Eingabe von Werten.
Taste (Set)
9
Öffnet für Fax- und Scan-Dienste das Menü „Adressbuch".
Taste (Kontakte)
10
Wählt die Telefonnummer erneut.
Taste (Wahlwiederholung/
Pause)
11
Bricht den aktuellen oder ausstehenden Auftrag ab.
Taste (Abbrechen)
12
SW-/Farb-LED
Leuchtet, um den gewählten Farbmodus anzuzeigen.
13
Wechselt den Farbmodus.
Taste (Farbmodus)
14
Startet einen Auftrag.
Taste (Start)
15
Ruft die gespeicherte Telefonnummer auf.
Taste (Schnellwahl)
16
Löscht Zeichen und Zahlen.
Taste (Zurück)
17
Ziffernblock
Gibt Zeichen und Zahlen ein.
18
Taste (Alles löschen)
Setzt die aktuelle Einstellung zurück und kehrt zum obersten Menü zurück.
19
Kehrt zur vorherigen Anzeige zurück.
Taste (Zurück)
20
Bedienerkonsolenanzeige
Zeigt verschiedene Einstellungen, Anweisungen und Fehlermeldungen an.
21
Ruft die oberste Ebene des Menüs „Scannen" auf.
Taste (Scan)
22
Ruft die oberste Ebene der Menüs „USB-Direktdruck", „Auftragsstatus" und
Taste (Menü)
„System" auf.
