Installieren des APs
HINWEIS: Arbeiten an Produkten der Dell Networking W-Series dürfen nur von geschultem Servicepersonal ausgeführt werden.
Verwenden des Montage-Sets AP-270-MNT-H1
Der W-AP277 Access Point kann mithilfe des Montage-Sets AP-270-MNT-H1 an einer Wand oder an einem
Mast angebracht werden.
HINWEIS: Im Lieferumfang des W-AP277 Access Point ist kein Montage-Set enthalten. Das Montage-Set AP-270-MNT-H1 ist als
Zubehör erhältlich und muss separat bestellt werden.
HINWEIS: Anleitungen zur Installation des APs mithilfe des Montage-Sets AP-270-MNT-H1 finden Sie in der AP-270-MNT-H1
Installationsanleitung, die im Lieferumfang des Montage-Sets enthalten ist.
Erdung des APs
Nach der Montage des W-AP277 Access Points muss er vor dem Einschalten geerdet werden. Die Erdungsleitung
sollte AWG Nr. 8 (Durchmesser 3,26 mm) entsprechen.
1. Entfernen Sie die Isolierung an einem Ende der Erdungsleitung, führen Sie die freigelegte Erdungsleitung in
die mitgelieferte Anschlussklemme ein und drücken Sie beides mit der Crimpzange fest zusammen.

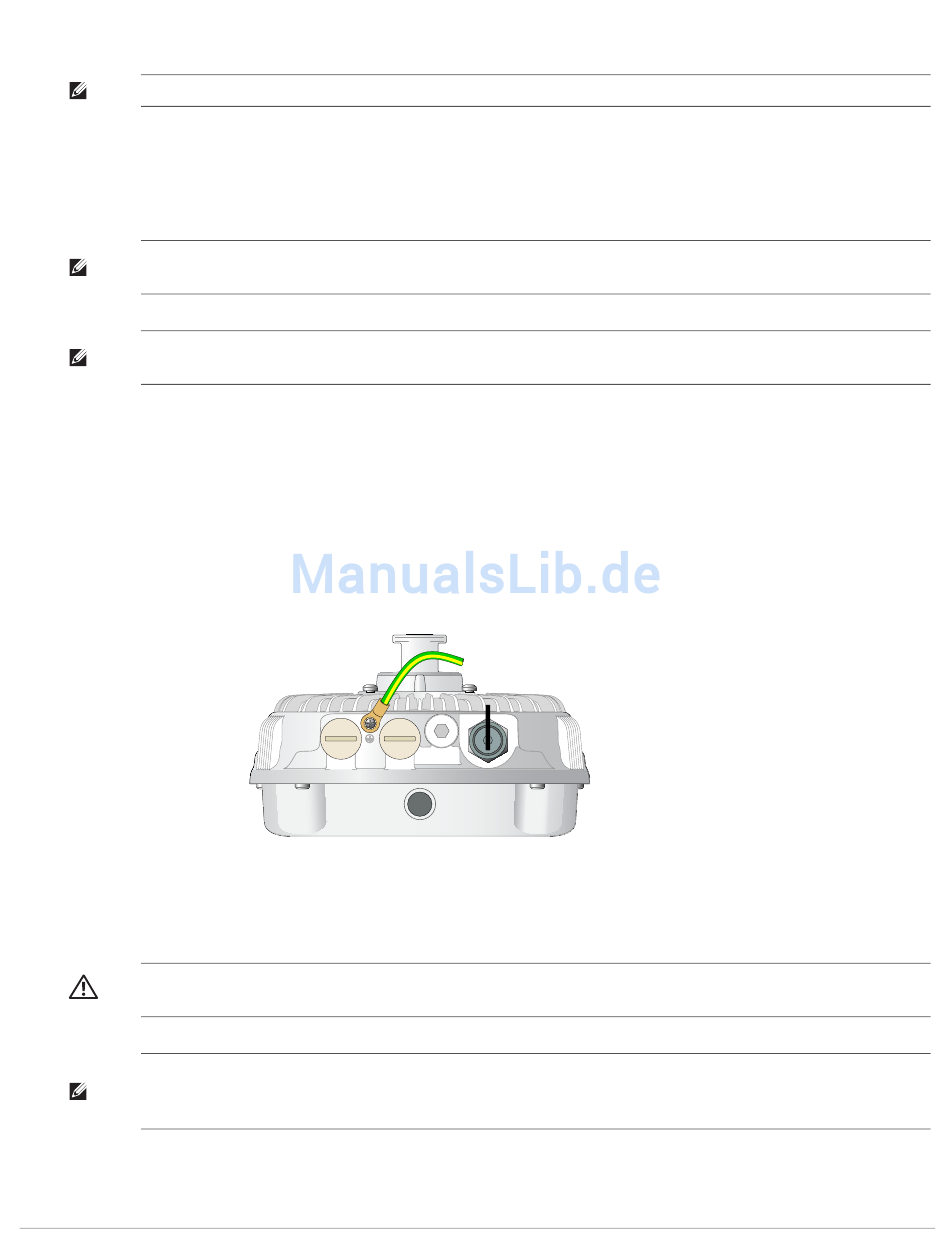

2. Befestigen Sie den Kupferanschlussring mit der mitgelieferten Schraube (M4 x6) am Erdungsloch des APs wie
in
Abbildung 6
Abbildung 6
Anschließen des Ethernet-Kabels
Um das Ethernet-Kabel an den AP anzuschließen, führen Sie die folgenden Schritte mit dem im AP-Paket
enthaltenen Kabelverschraubungen aus.
WARNUNG: Wenn Sie nicht die mitgelieferten Ethernet-Kabelverschraubungen verwenden, kann es zu Problemen mit der
Konnektivität oder PoE kommen.
HINWEIS: Das Ethernet-Kabel ist nicht im Lieferumfang enthalten und muss separat erworben werden. Kaufen Sie für die
Verwendung mit dem AP ein geeignetes, gegen UV-Strahlung unempfindliches, für den Außenbereich geeignetes RJ-45-Kabel der
Kategorie CAT 5E oder besser.
Dell Networking W-AP277 Outdoor Access Point | Installationsanleitung
zu sehen.
Erdung des APs
