Drucker

Das POS-Kassenterminal UP-820F kann mit einer Reihe von handelsüblichen Druckern
HINWEIS
konfiguriert werden. Die Anweisungen über Handhabung und Wartung des jeweiligen Druckers
entnehmen Sie bitte der zugehörigen Bedienungsanleitung.
Bei dem Drucker handelt es sich um einen
Kassenbon/Journalstreifen-Thermodrucker (2 Stationen),
der weder ein Farbband noch eine Tonerkassette
erfordert. Die Lebensdauer des Druckers beträgt ca. 5
Millionen Zeilen.

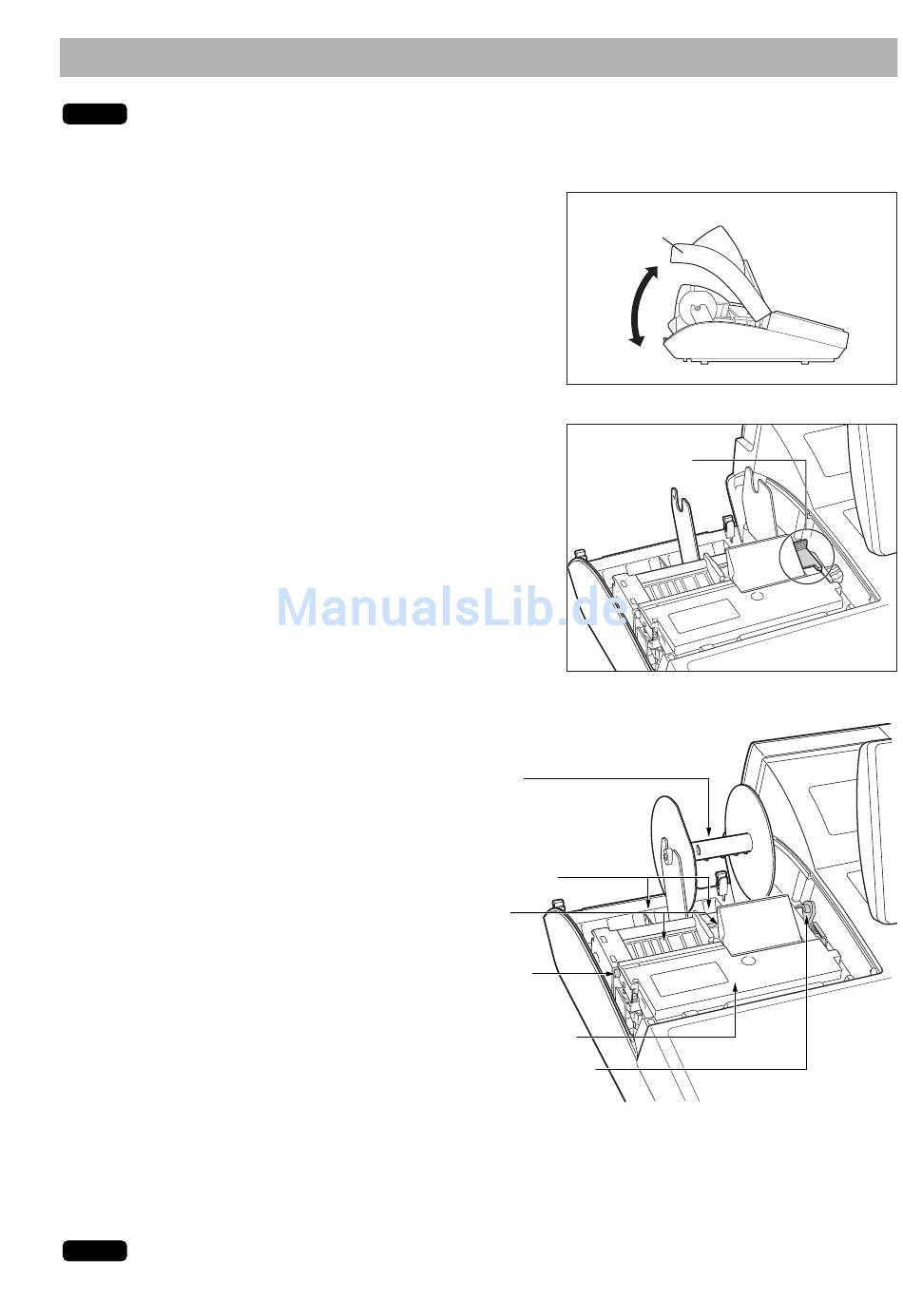

Zum Öffnen des Druckers die Abdeckung wie in der
rechts stehenden Abbildung anheben.
Ihr Kassenterminal wird mit dem Thermodruckkopf-
Freigabehebel nach oben gerichtet ausgeliefert. Der
Freigabehebel ist mit dem weißen Halter fixiert.
Sicherstellen, dass dieser Halter vor der Inbetriebnahme
des Kassenterminals entfernt und der Druckkopf-
Freigabehebel nach unten gedrückt wird.
Thermodruckkopf-Freigabehebel
Der Thermodruckkopf lässt sich mit dem
grünen Hebel (Thermodruckkopf-
Freigabehebel) auf der rechten Seite
des Druckers anheben. Den Hebel nach
vorne ziehen, um den Thermodruckkopf
anzuheben. Falls ein Papierstau auftritt
und der Thermodruckkopf weiter nach
vorne bewegt werden muss, um den
Papierstau zu beheben, die Papiertrenn-
vorrichtungs-Ausklinklasche drücken,
die Papiertrennvorrichtung öffnen und
danach den Hebel weiter nach vorne
ziehen.
Papiertrennvorrichtungs-
Ausklinklasche
Falls ein Papierstau auftritt, die Papiertrennvorrichtungs-Ausklinklasche drücken und die
Papiertrennvorrichtung von hinten hochziehen, um diese zu öffnen. Danach den Papierstau im Druckwerk
beseitigen. Dieser Vorgang ist aus dem Abschnitt "Beseitigen von Papierstaus" im Kapitel
"Wartungsmaßnahmen des Bedieners" ersichtlich.
Keinesfalls versuchen, die Papierrolle bei abgesenktem Druckkopf zu entfernen. Sonst droht
HINWEIS
u.U. Beschädigungsgefahr für Drucker und Druckkopf.
Aufwickelspule
Papierrollenführung
Papierrollen-
Laufrinne
Papiertrennvor-
richtungs-
Ausklinklasche
Papiertrennvorrichtung
Druckkopf-Freigabehebel
Drucker-
abdeckung
Halter
