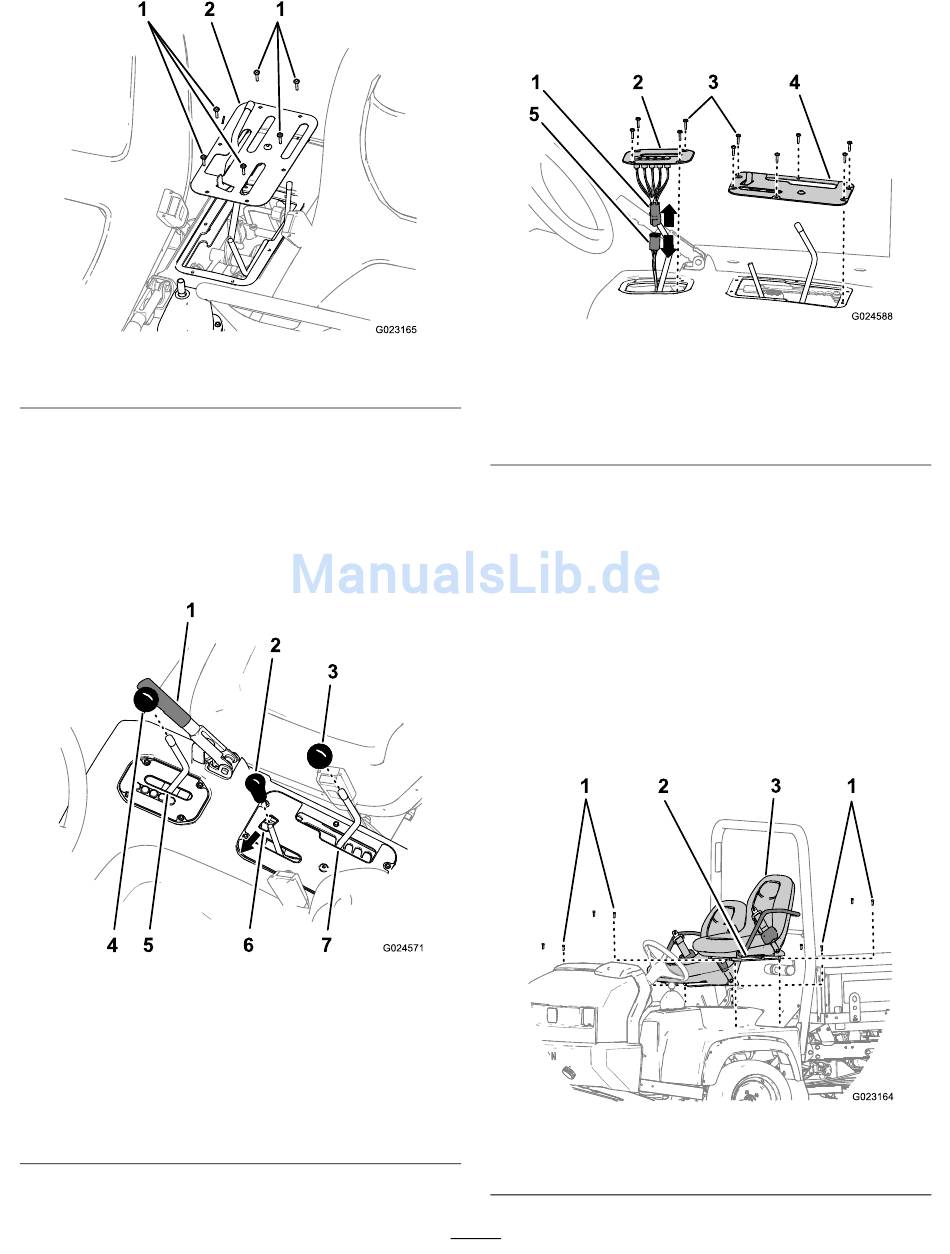

Toro Workman HDX Installationsanweisungen Seite 5

1. Schraube
Entfernen der mittleren Armaturen-
brettplatte an Workman HDX-Auto-Ma-
schinen
1. Schrauben Sie alle Handräder von den Bedienfeldhebeln
und vom Ganghebel ab; drehen Sie sie hierfür nach
links (Bild 4).
1. Bremshebel
2. Handrad für
Hydraulikhubhebel
3. Handrad für
Fahrantriebshebel
4. Handrad für Ganghebel
Bild 3
2. Abdeckplatte
Bild 4
5. Handrad für Ganghebel
(L-Stellung)
6. Hydraulikhubsperre
(arretierte Stellung –
links)
7. Geschwindigkeitshebel
(A-Stellung)
2. Nehmen Sie die vier Sechskantschrauben ab, mit denen
die Abdeckung der Ganganzeige an der Sitzhaube
befestigt ist (Bild
1. Anzeigenanschluss
2. Ganganzeigenabdeckung
3. Sechskantschrauben
3. Heben Sie die Ganganzeige an, schließen Sie
den Anzeigenanschluss vom Anschluss des
Maschinenkabelbaums ab und nehmen Sie die
Abdeckung der Anzeige von der Maschine ab
4. Nehmen Sie die sechs Sechskantschrauben ab, mit
denen die Abdeckung des Bedienelements an der
Sitzabdeckung befestigt ist, und entfernen Sie die
Abdeckung des Bedienelements
Entfernen der Sitze von den Maschinen.
Nehmen Sie die acht Sechskantschrauben ab, mit denen
die Sitzschienen des Sitzes am Chassis befestigt sind, und
nehmen Sie die Sitze ab
1. Sechskantschrauben
2. Sitzschiene
5
5).
Bild 5
4. Abdeckung des
Bedienelements
5. Anschluss für
Maschinenkabelbaum
(Bild 5).
(Bild 6).
Bild 6
3. Sitz
(Bild 5).
