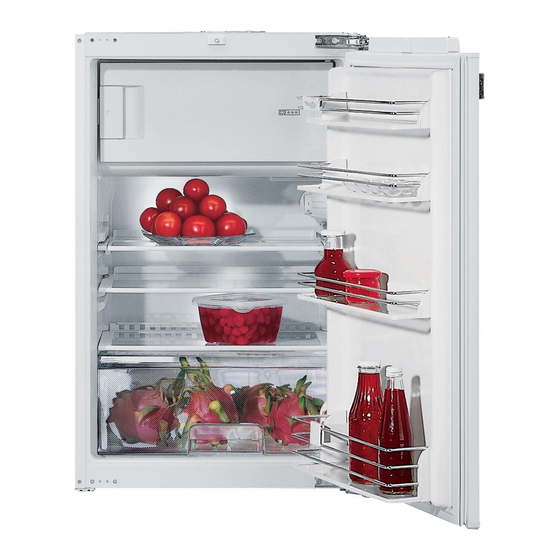

Gebrauchs- und Montageanweisung Einbau-Kühlschrank K 512 i-2 K 514 i-2 K 516 i-2 Lesen Sie unbedingt die Ge- brauchsanweisung vor Aufstellung - Installation - Inbetriebnahme. Dadurch schützen Sie sich und vermeiden Schäden an Ihrem Gerät. M.-Nr. 06 900 521...
Gerätebeschreibung a Gefrierfach h Eierablage b Temperaturregler, Innenbeleuchtung i Lichtkontakt-Schalter und Winterschaltung j Butterfach c Abstellflächen k Flaschenhalter * d Wurst- und Käseschublade l Abstellbord / Flaschenbord e Tauwasser-Rinne und Tauwasser-Ablaufloch f Belüftungsöffnung mit Temperatur- und Feuchtigkeitsregler g Obst- und Gemüseschale * je nach Modell...
Ihr Beitrag zum Umweltschutz Entsorgung der Transport- Entsorgung des Altgerätes verpackung Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Mate- Die Verpackung schützt das Gerät vor rialien. Sie enthalten aber auch schädli- Transportschäden. Die Verpackungs- che Stoffe, die für ihre Funktion und Si- materialien sind nach umweltverträg- cherheit notwendig waren.
Sicherheitshinweise und Warnungen Bestimmungsgemäße Dieses Gerät entspricht den vorge- Verwendung schriebenen Sicherheitsbestimmun- Benutzen Sie das Gerät aus- gen. Ein unsachgemäßer Gebrauch schließlich im Haushalt zum Kühlen kann jedoch zu Schäden an Perso- und Lagern von Lebensmitteln sowie nen und Sachen führen. zum Lagern von Tiefkühlkost, zum Ge- frieren frischer Lebensmittel und zum Lesen Sie die Gebrauchsanweisung...
Schutzleiter verursacht werden Gerät steht, für einige Minuten, und (z. B. elektrischer Schlag). - benachrichtigen Sie den Kunden- Wenn Die Netzanschlussleitung dienst. beschädigt ist, muss diese durch von Miele autorisierte Fachkräfte ersetzt werden, um Gefahren für den Benutzer zu vermeiden.
Sicherheitshinweise und Warnungen Sachgemäßer Gebrauch Ein sicherer Betrieb des Gerätes ist nur dann gewährleistet, wenn das Berühren Sie Gefriergut nicht mit Gerät nach der Gebrauchsanweisung nassen Händen. Die Hände kön- montiert und angeschlossen wird. nen festfrieren. Verletzungsgefahr! Der Einbau und die Montage die- Nehmen Sie niemals Eiswürfel und ses Gerätes an nichtstationären Eis am Stiel, insbesondere Wasser-...
Seite 9
Sicherheitshinweise und Warnungen Nehmen Sie Flaschen, die Sie zum Falls Sie im Gerät oder in der Gerä- Schnellkühlen in das Gefrierfach tetür fett- bzw. ölhaltige Lebensmit- legen, spätestens nach einer Stunde tel lagern, achten Sie darauf, dass wieder heraus. Die Flaschen können eventuell auslaufendes Fett bzw.
Seite 10
Sicherheitshinweise und Warnungen Entsorgung des Kühlgerätes Zerstören Sie das Schnapp- oder Riegelschloss Ihres alten Kühlgerä- tes, wenn Sie es entsorgen. Sie verhindern damit, dass sich spielende Kinder einsperren und in Lebensgefahr kommen. Ausgediente Geräte unbrauchbar machen. Dazu den Netzstecker ziehen, und die Anschlussleitung durchtrennen.
Wie können Sie Energie sparen? normaler Energiever- erhöhter Energiever- brauch brauch Aufstellen In belüftbaren Räumen. In geschlossenen, nicht belüftba- ren Räumen. Geschützt vor direkter Sonnenbe- Bei direkter Sonnenbestrahlung. strahlung. Nicht neben einer Wärmequelle Wenn Standort neben einer Wär- (Heizkörper, Herd). mequelle (Heizkörper, Herd) ist.
Gerät ein- und ausschalten Vor dem ersten Benutzen Das Gerät beginnt zu kühlen, und die Innenbeleuchtung geht bei geöffneter Tür an. Je höher die Einstellung, desto niedri- ger ist die Temperatur im Gerät. Gerät ausschalten ^ Drehen Sie den Temperaturregler nach links herum auf die Stellung "0".
Die richtige Temperatur Die richtige Temperatureinstellung ist Beachten Sie jedoch, dass für die Lagerung der Lebensmittel sehr – übliche Badewasser- und andere wichtig. Durch Mikroorganismen ver- Hausthermometer meist sehr unge- derben die Lebensmittel schnell, was nau messen. Verwenden Sie am bes- durch die richtige Lagertemperatur ver- ten ein elektronisches Temperatur- hindert bzw.
Die richtige Temperatur Temperatur einstellen Winterschaltung (Umgebungstemperatur unter Die Temperatur können Sie am Tempe- 16 °C) raturregler einstellen. ^ Drehen Sie den Temperaturregler Wenn die Umgebungstemperatur unter 16 °C sinkt, springt die Kältemaschine nach rechts herum auf eine mittlere seltener an. Deshalb kann es im Ge- Einstellung.
Die richtige Temperatur Temperatur- und Feuchtigkeitsregler für die Gemüseschale Die Temperatur und Feuchtigkeit in der Gemüseschale können Sie mit dem Regler über der Gemüseschale verän- dern. Regler schließen ^ Schieben Sie den Temperatur- und Feuchtigkeitsregler nach links. Da der Regler geschlossen ist, wird es in der Gemüseschale wärmer und die Luftfeuchtigkeit steigt an.
Kühlzone gut nutzen Verschiedene Kühlbereiche Keine explosiven Stoffe und keine Wegen der natürlichen Luftzirkulation Produkte mit brennbaren Treibgasen stellen sich in der Kühlzone unter- (z. B. Spraydosen) lagern. Explo- schiedliche Temperaturbereiche ein. sionsgefahr! Die kalte, schwere Luft sinkt in den un- teren Bereich des Gerätes.
Kühlzone gut nutzen Lebensmittel richtig lagern Unverpackte tierische und pflanzliche Lebensmittel Lebensmittel in der Regel nur verpackt oder gut zugedeckt aufbewahren. So Unverpackte tierische und pflanzliche wird die Annahme von Fremdgerüchen, Lebensmittel trennen. Sollen die Le- ein Austrocknen der Lebensmittel und bensmittel zusammen gelagert werden, die Übertragung eventuell vorhandener dann unbedingt verpackt einlagern.
Innenraum gestalten Abstellflächen versetzen Wurst- und Käseschublade Die Abstellflächen können Sie je nach Zum Be- und Entladen heben Sie die Höhe des Kühlgutes versetzen. Schublade leicht an, und ziehen Sie sie heraus. ^ Die Abstellfläche nach vorn ziehen Sie können Sie auch nach rechts oder und zum Herausnehmen nach unten links verschieben.
Gefrieren und Lagern Das Gefrierfach verwenden Lebensmittel selbst einfrieren Verwenden Sie das Gefrierfach zum Verwenden Sie zum Einfrieren nur frische und einwandfreie Lebensmittel! – Lagern von Tiefkühlkost, – Herstellen von Eiswürfeln und Vor dem Einfrieren beachten Speiseeis, – Zum Gefrieren geeignet sind: –...
Gefrieren und Lagern – Warme Speisen oder Getränke erst Einlegen ausserhalb des Gerätes abkühlen ^ Legen Sie das Gefriergut breitflächig lassen, um ein Antauen der bereits auf den Boden des Gefrierfaches, gefrorenen Lebensmittel zu verhin- damit es möglichst schnell bis zum dern und den Stromverbrauch nicht Kern gefriert.
Gefrieren und Lagern Schnellkühlen von Getränken Auf- oder angetaute Ware nicht Sollten Sie Getränkeflaschen zum wieder einfrieren. Erst wenn Sie das Schnellkühlen in das Gefrierfach legen, Lebensmittel verarbeitet haben (ko- nehmen Sie die Flaschen spätestens chen oder braten), können Sie es nach 1 Stunde wieder aus dem erneut einfrieren.
Abtauen Kühlzone Gefrierfach Während die Kältemaschine läuft, Das Gefrierfach kann nicht automatisch können sich funktionsbedingt an der abtauen. Rückwand der Kühlzone Reif und Durch den normalen Betrieb bilden sich Wasserperlen bilden. Diese brauchen auf der Verdampferfläche im Laufe der Sie nicht zu entfernen, da sie automa- Zeit Reif und Eis.
Seite 23
Abtauen Zum Abtauen Nach dem Abtauen ^ Reinigen Sie das Gerät und trocknen Führen Sie das Abtauen rasch Sie es. durch. Je länger das Gefriergut bei Es darf kein Reinigungswasser durch Raumtemperatur lagert, umso mehr das Tauwasser-Ablaufloch gelangen. verkürzt sich die Haltbarkeit des ^ Schließen Sie das Gerät wieder an, Gefriergutes.
Reinigen Innenraum, Zubehör Verwenden Sie niemals sand-, Zum Reinigen eignet sich lauwarmes scheuermittel-, soda-, säure- oder Wasser mit etwas Spülmittel. Spülen Sie chloridhaltige Putzmittel oder chemi- alle Teile von Hand. sche Lösungsmittel. ^ Reinigen Sie die Kühlzone mindes- Ungeeignet sind auch sogenannte „...
Reinigen Nach dem Reinigen ^ Setzen Sie alle Teile in das Gerät. ^ Schließen Sie das Gerät wieder an, und schalten Sie es mit dem Tempe- raturregler ein. ^ Legen Sie die Lebensmittel in das Gerät, und schließen Sie die Geräte- tür.
Was tun, wenn . . . ? . . . die Einschalthäufigkeit und Ein- Reparaturen an Elektrogeräten dür- schaltdauer der Kältemaschine zu- fen nur von Fachkräften durchge- nehmen? führt werden. Durch unsachgemäße ^ Prüfen Sie, ob die Lufteintrittsöffnung Reparaturen können erhebliche Ge- unten im Schranksockel und die Luft- fahren für den Benutzer entstehen.
Seite 27
Was tun, wenn . . . ? ^ Drehen Sie die neue Glühlampe ein, . . . das Gefrierfach eine dickere Eis- schicht hat? und rasten Sie die Abdeckung wie- der auf. ^ Prüfen Sie, ob sich die Tür des Ge- frierfaches richtig schließen lässt.
Ursachen von Geräuschen Ganz normale Geräusche Wodurch entstehen sie? Das Brummen kommt vom Motor (Kompressor). Es kann kurzfris- Brrrrr... tig etwas lauter werden, wenn sich der Motor einschaltet. Blubb, blubb..Das Blubbern, Gurgeln oder Surren kommt vom Kältemittel, das durch die Rohre fließt. Click..
Kundendienst Bei Störungen, die nicht selbst beseitigt werden können, benachrichtigen Sie – Ihren Miele Fachhändler oder – den Miele Werkkundendienst. Die Telefonnummer des Werkkun- dendienstes finden Sie auf der Rückseite dieser Gebrauchsanwei- sung. Der Kundendienst benötigt Modell und Nummer Ihres Gerätes. Beide Angaben finden Sie auf dem Typenschild im Innenraum des Gerätes.
Elektroanschluss Das Gerät wird anschlussfertig für Zusätzlich für Österreich Wechselstrom 50 Hz 220 – 240 V ge- Der Anschluss darf nur an eine nach liefert und darf nur an eine ordnungs- ÖVE-EN 1 ausgeführte Elektroanlage gemäß angelegte Schutzkontakt-Steck- erfolgen. dose angeschlossen werden. Der Anschluss darf nur an eine nach Zur Erhöhung der Sicherheit empfiehlt VDE 0100 angelegte Elektroanlage...
Montagehinweise Be- und Entlüftung Ein nicht eingebautes Gerät kann Die Luft an der Rückwand des Gerätes kippen! erwärmt sich. Deshalb muss der Möbel- umbau so beschaffen sein, dass eine Aufstellort einwandfreie Be- und Entlüftung ge- währleistet ist. Keinen Platz direkt neben einem Herd, einer Heizung oder im Bereich eines Für die Be- und Entlüftung ist an der Fensters mit direkter Sonneneinstrah-...
Türanschlag wechseln Bevor Sie das Gerät einbauen, müssen Sie festlegen, zu welcher Seite die Ge- rätetür geöffnet werden soll. Ist ein Linksanschlag erforderlich, muss der Türanschlag gewechselt werden. Gerätetür ^ Schrauben Sie die Schrauben vom Gerät ab und drehen Sie sie leicht in die Löcher der Gegenseite.
Türanschlag wechseln Wechseln Sie jetzt erst den An- schlag für die Gefrierfachtür, da das Montieren ohne Gerätetür einfacher ist. Gefrierfachtür ^ Drehen Sie die Gefrierfachtür um 180°, und stecken Sie sie auf den oberen Bolzen a. Stecken Sie den unteren Bolzen ein b. Gerätetür montieren ^ Ziehen Sie den Bolzen a aus der Gefrierfachtür, und hängen Sie die...
Gerät einbauen Gerät vorbereiten Alle Montageschritte werden an ei- nem Gerät mit rechtem Türan- schlag gezeigt. Sollten Sie den Tür- anschlag nach links gewechselt ha- ben, beachten Sie diese Änderung bei den einzelnen Montageschritten. Einbau in einen Raumteiler Bei Einbau des Gerätes in einen Raum- teiler muss die Rückseite der Einbauni- sche im Gerätebereich verblendet wer- den.
Gerät einbauen ^ Klipsen Sie die Distanzstücke auf die ^ Stecken Sie das Befestigungsteil un- Scharniere. ten auf das Gerät. Gerät einbauen ^ Nehmen Sie die Distanzstücke aus dem Zubehör heraus. Bei 19 mm dicken Nischenseiten- ^ Schieben Sie das Gerät in die Ein- wänden muss der obere Teil mit der baunische.
Seite 37
Gerät einbauen ^ Schieben Sie das Gerät so tief in die ^ Verschrauben Sie das Gerät seitlich a, oben b und unten c mit der Ni- Einbaunische, bis die Befestigungs- leiste oben (A) und der Anschlag des sche. Befestigungsteils unten (B) an der ^ Klipsen Sie die Abdeckkappe d auf.
Gerät einbauen Möbeltür befestigen (A), und zeichnen Sie die Oberkante der Gerätetür auf der Frontplatte an (B). ^ Schrauben Sie die Justierleiste von der Gerätetür. ^ Zeichnen Sie mit einem Bleistift dünn die Mittellinie (C) auf die Möbeltür, und legen Sie die Justierleiste so auf die Möbeltür, dass die Markierung in der Justierleiste auf der Mittellinie liegt.
Seite 39
Gerät einbauen ^ Schließen Sie die Gerätetür, und kon- ^ Drehen Sie die Justagebolzen in der trollieren Sie den Türabstand zu den Gerätetür heraus, so dass ein Ab- umliegenden Möbeltüren. Der Türab- stand von ca. 5,5 mm entsteht. stand sollte ca. 1 mm betragen. ^ Richten Sie die Möbeltür zu den um- liegenden Möbeltüren aus: Den Höhenausgleich A erreichen Sie...
Seite 40
Gerät einbauen ^ Falls die Befestigungswinkel noch ^ Verbinden Sie die Gerätetür mit der nicht am Gerät befestigt sind, befesti- Möbeltür, indem Sie durch die Befes- gen Sie sie unten und seitlich an der tigungswinkel Schrauben drehen. Gerätetür. Bei großen Gerätetüren verwenden Sie seitlich zwei Befestigungswin- kel.
Seite 41
Gerät einbauen ^ Stecken Sie das Kederband in den Spalt zwischen Gerät und Nischen- seitenwand. (A = Geräteseite, B = Nischenwandseite)
Seite 44
Änderungen vorbehalten / 5106 M.-Nr. 06 900 521 / 00 de - DE K 512 i-2, K 514 i-2, K 516 i-2...
