Montage
2.3

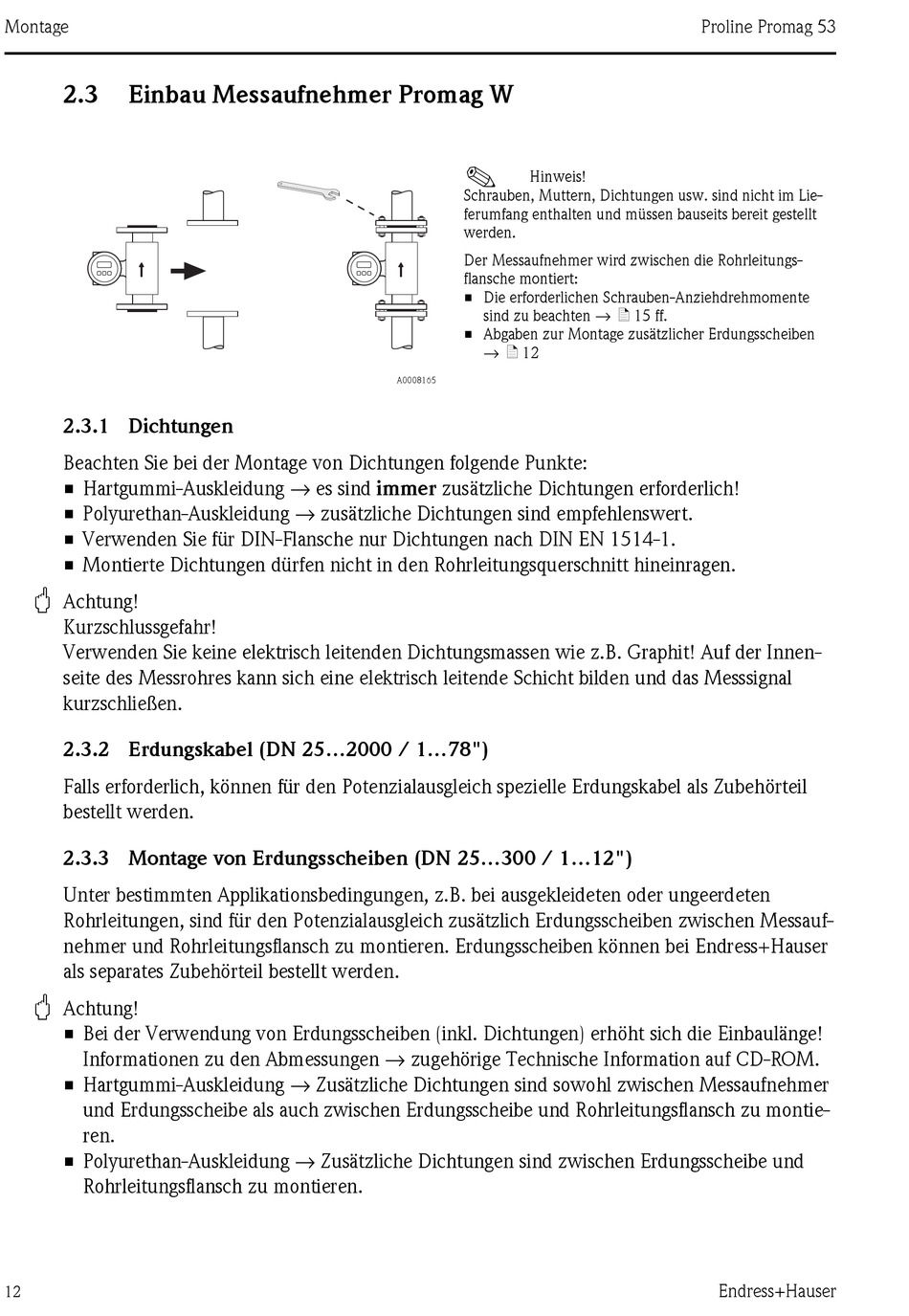

Einbau Messaufnehmer Promag W

2.3.1 Dichtungen
Beachten Sie bei der Montage von Dichtungen folgende Punkte:
• Hartgummi-Auskleidung → es sind immer zusätzliche Dichtungen erforderlich!
• Polyurethan-Auskleidung → zusätzliche Dichtungen sind empfehlenswert.
• Verwenden Sie für DIN-Flansche nur Dichtungen nach DIN EN 1514-1.
• Montierte Dichtungen dürfen nicht in den Rohrleitungsquerschnitt hineinragen.
"
Achtung!
Kurzschlussgefahr!
Verwenden Sie keine elektrisch leitenden Dichtungsmassen wie z.B. Graphit! Auf der Innen-
seite des Messrohres kann sich eine elektrisch leitende Schicht bilden und das Messsignal
kurzschließen.
2.3.2 Erdungskabel (DN 25...2000 / 1...78")
Falls erforderlich, können für den Potenzialausgleich spezielle Erdungskabel als Zubehörteil
bestellt werden.
2.3.3 Montage von Erdungsscheiben (DN 25...300 / 1...12")
Unter bestimmten Applikationsbedingungen, z.B. bei ausgekleideten oder ungeerdeten
Rohrleitungen, sind für den Potenzialausgleich zusätzlich Erdungsscheiben zwischen Messauf-
nehmer und Rohrleitungsflansch zu montieren. Erdungsscheiben können bei Endress+Hauser
als separates Zubehörteil bestellt werden.
"
Achtung!
• Bei der Verwendung von Erdungsscheiben (inkl. Dichtungen) erhöht sich die Einbaulänge!
Informationen zu den Abmessungen → zugehörige Technische Information auf CD-ROM.
• Hartgummi-Auskleidung → Zusätzliche Dichtungen sind sowohl zwischen Messaufnehmer
und Erdungsscheibe als auch zwischen Erdungsscheibe und Rohrleitungsflansch zu montie-
ren.
• Polyurethan-Auskleidung → Zusätzliche Dichtungen sind zwischen Erdungsscheibe und
Rohrleitungsflansch zu montieren.
12
!
Hinweis!
Schrauben, Muttern, Dichtungen usw. sind nicht im Lie-
ferumfang enthalten und müssen bauseits bereit gestellt
werden.
Der Messaufnehmer wird zwischen die Rohrleitungs-
flansche montiert:
• Die erforderlichen Schrauben-Anziehdrehmomente
sind zu beachten → ä 15 ff.
• Abgaben zur Montage zusätzlicher Erdungsscheiben
→ ä 12
A0008165
