Für eine optimale Leistung sollte er je nach Anforderung der unterschiedlichen Anwendungen einmal pro Jahr ausgetauscht werden. AUSSENGERÄT ABFLUSSLEITUNG Kondenswasserabfl uss nach außen VERBINDUNGSLEITUNG LUFTEINLASS (RÜCKSEITE, LINKE SEITE) LUFTAUSLASS BEZEICHNUNG UND ABMESSUNGEN DES MODELLS MODELL BREITE (mm) HÖHE (mm) TIEFE (mm) RAS-70YH7 1150 RAC-70YH7 – 2 –...
Seite 3
ANZEIGEN DES INNENGERÄTS TIMER-LAMPE Diese Lampe leuchtet, wenn der Timer in Betrieb ist. BETRIEBSANZEIGE Diese Anzeige leuchtet während des Betriebs auf. In den folgenden Fällen blinkt die BETRIEBSANZEIGE beim Heizbetrieb: (1) Während des Vorheizens Für die Dauer von ca. 2 bis 3 Minuten nach dem Starten.
Seite 4
Hinweis Verwenden Sie die Raumklimaanlage nicht zum Kühlen, wenn die Außentemperatur unter -10 °C ● liegt. Die empfohlenen maximalen und minimalen Betriebstemperaturen für den Heiz- und den Kühlbetrieb sind im Folgenden aufgeführt. Kühlbetrieb Heizbetrieb Minimal Maximal Minimal Maximal Trockenkugel (°C) Innen Feuchtkugel (°C) Trockenkugel (°C)

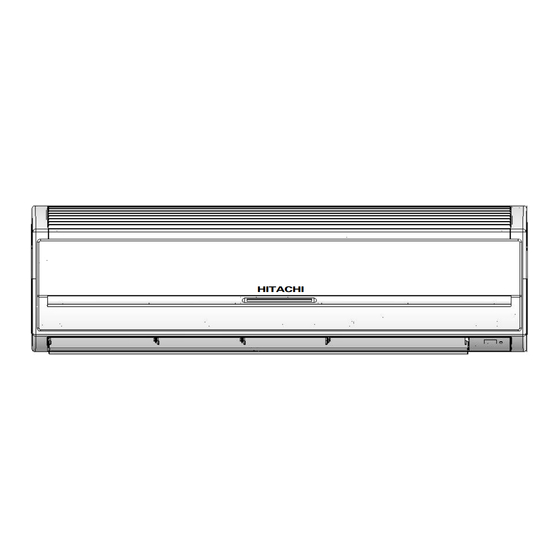

SPLIT-AUSFÜHRUNG Bedienungsanleitung Bedienungsanleitung Seite 1 von 24 Lesen Sie diese Bedienungsanleitung vollständig durch, um eine optimale Geräteleistung und einen langjährigen störungsfreien Betrieb – 1 – sicherzustellen.
SICHERHEITSHINWEISE Lesen Sie die folgenden Sicherheitshinweise sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen, um eine ● ordnungsgemäße Verwendung sicherzustellen. Achten Sie besonders auf mit Warnung und Vorsicht gekennzeichnete Hinweise. Wenn mit „Warnung“ ● gekennzeichnete Hinweise nicht strengstens beachtet werden, kann dies schwere oder tödliche Verletzungen zur Folge haben.
Seite 7
VORSICHTSMASSNAHMEN FÜR DEN BETRIEB Das Produkt muss entsprechend der Herstellerspezifi kation bedient werden und ist für keine ● sonstigen Verwendungszwecke vorgesehen. Versuchen Sie nicht, das Gerät mit nassen Händen zu bedienen – es besteht ● Lebensgefahr. Wenn Sie das Gerät bei gleichzeitigem Gebrauch von Brennstoffen betreiben, lüften Sie ●...
BEZEICHNUNGEN UND FUNKTIONEN DER FERNBEDIENUNGSELEMENTE FERNBEDIENUNG Hiermit wird der Betrieb des Innengeräts gesteuert. Die Reichweite der Fernbedienung ist etwa 7 Meter. ● Wird die Innenraumbeleuchtung elektronisch gesteuert, kann die Reichweite der Fernbedienung kürzer sein. Dieses Gerät kann mit der bereitgestellten Halterung an der Wand montiert werden. Stellen Sie vor der ●...
VERSCHIEDENE FUNKTIONEN ■ Automatische Neustartfunktion Bei einem Stromausfall wird das Gerät automatisch im vorherigen Betriebsmodus und mit der vorherigen ● Luftstromrichtung neu gestartet, wenn die Stromversorgung wiederhergestellt ist. (Da das Gerät nicht über die Fernbedienung angehalten wurde.) Wenn der Betrieb nach Wiederherstellung der Stromversorgung nicht fortgesetzt werden soll, schalten Sie ●...
Seite 10
HEIZBETRIEB Verwenden Sie das Gerät zum Heizen, wenn die Außentemperatur unter 21 °C liegt. ● Wenn die Außentemperatur zu hoch ist (über 21 °C), funktioniert die Heizfunktion möglicherweise nicht, um das Gerät zu schützen. Verwenden Sie dieses Gerät ab einer Außentemperatur von –15 °C, um einen langfristigen zuverlässigen ●...
ENTFEUCHTERBETRIEB Verwenden Sie das Gerät zum Entfeuchten, wenn die Raumtemperatur über 16 °C liegt. Unter 15 °C steht die Entfeuchterfunktion nicht zur Verfügung. Drücken Sie die FUNKTIONSAUSWAHL, damit auf dem Display der Betriebsmodus (ENTFEUCHTEN) angezeigt wird. Die Einstellung für die LÜFTERDREHZAHL ist NIEDRIG oder GERÄUSCHARM.
Seite 12
KÜHLBETRIEB Verwenden Sie das Gerät zum Kühlen, wenn die Außentemperatur zwischen -10 u n d 43 °C liegt. Wenn die Luftfeuchtigkeit im Raum sehr hoch ist (80 %), kann sich Kondensat am Luftauslassgitter des Innengeräts bilden. Drücken Sie die FUNKTIONSAUSWAHL, damit auf dem Display der Betriebsmodus (KÜHLEN) angezeigt wird.
Seite 13
LÜFTERBETRIEB Sie können das Gerät einfach als Luftumwälzungsventilator verwenden. Verwenden Sie diese Funktion, um das Innere des Innengeräts am Ende des Sommers zu trocknen. Drücken Sie die FUNKTIONSAUSWAHL, damit auf dem Display der Betriebsmodus (LÜFTER) angezeigt wird. Drücken Sie die Taste (LÜFTERDREHZAHL).
Seite 14
SO STELLEN SIE DEN TIMER EIN Time Stellen Sie die Uhrzeit über die Taste (UHRZEIT) ein. Nach dem Batteriewechsel UHRZEIT AUSSCHALT- TIMER EINSCHALT- TIMER OFF-Timer Drücken Sie die Taste (AUSSCHALT-TIMER). Das Symbol (AUS) blinkt auf dem Display. RESERVIEREN Start STOPP STORNIEREN Sie können das Gerät so einrichten, dass es zu einer vorgegebenen...
Seite 15
Drücken Sie Stellen Sie die aktuelle Uhrzeit Drücken Sie die Taste (UHRZEIT) Taste über die Taste „TIMER-Steuerung“ erneut. (UHRZEIT). ein. Uhrzeitanzeige leuchtet stetig (anstatt zu blinken). ● Die Uhrzeit wird automatisch nach 10 Sekunden ausgeblendet. ● Um die aktuell eingestellte Uhrzeit zu prüfen, drücken Sie die Taste (UHRZEIT) zwei Mal.
Seite 16
SO STELLEN SIE DEN BETRIEBSZEIT-TIMER EIN Stellen Sie zunächst die aktuelle Uhrzeit ein, wenn dies noch nicht geschehen ist (Informationen dazu fi nden Sie im Abschnitt zur Einstellung der aktuellen Uhrzeit). Drücken Sie die Taste (BETRIEBSZEIT). Die Anzeige auf dem Display ändert sich, wie unten abgebildet. Modus Anzeige 1 Stunde...
Seite 17
SO WECHSELN SIE DIE BATTERIEN IN DER FERNBEDIENUNG AUS Entfernen Sie die Abdeckung, wie in der Abbildung gezeigt, und Drücken nehmen Sie die alten Batterien heraus. Pfeilrichtung schieben Legen Sie die neuen Batterien ein. Die Batterien sollten wie in der Darstellung im Gehäuse ausgerichtet eingesetzt werden.
IDEALER BETRIEB Angemessene Raumtemperatur Vorhänge oder Jalousien anbringen Warnung Sie können Zu kühle Temperaturen damit verhin- sind gesundheits- dern, dass schädlich und ver- Hitze durch brauchen viel Strom. die Fenster in das Zimmer gelangt. Lüftung Effektive Nutzung des Timers Verwenden nachts Ausschalt- Vorsicht...
INFORMATIONEN FÜR DEN BENUTZER Klimaanlage und Wärmequellen im selben Raum Vorsicht Wenn die Temperatur im Raum die Kühlleistung der Klimaanlage übersteigt (z. B. wenn sich mehrere Personen im Raum aufhalten, zusätzliche Heizgeräte verwendet werden usw.), kann die voreingestellte Raumtemperatur nicht erreicht werden. Wenn das Gerät über einen längeren Zeitraum nicht verwendet wird Wenn das Innengerät für einen längeren Zeitraum nicht betrieben wird, unterbrechen Sie die Stromversorgung...
ANBRINGEN DER LUFTREINIGUNGSFILTER VORSICHT Reinigung und Wartung dürfen nur von qualifi ziertem Wartungspersonal ausgeführt werden. Stellen Sie vor dem Reinigen sicher, dass das Gerät ausgeschaltet ist und die Stromversorgung getrennt wurde. Öffnen Sie die Frontblende. Heben Sie die Frontblende an. Halten Sie sie dabei an ●...
WARTUNG VORSICHT Reinigung und Wartung dürfen nur von qualifi ziertem Wartungspersonal ausgeführt werden. Stellen Sie vor dem Reinigen sicher, dass das Gerät ausgeschaltet ist und die Stromversorgung gestrennt wurde. LUFTFILTER Reinigen Sie den Luftfi lter, da er Staub aus der Raumluft entfernt. Ist der Luftfi lter mit Staub zugesetzt, wird das Luftvolumen reduziert und die Kühlleistung beeinträchtigt.
Seite 22
Abwaschbare Frontblende Entfernen Sie die Frontblende und waschen Sie ● sie mit sauberem Wasser. Waschen Sie sie mit einem weichen Schwamm Nach Verwendung eines neutralen Reinigungsmittels spülen Sie sie gründlich mit sauberem Wasser. Wenn die Frontblende nicht entfernt wird, ● wischen Sie sie mit einem weichen, trockenen Tuch ab.
VORSICHT Reinigung und Wartung dürfen nur von qualifi ziertem Wartungspersonal ausgeführt werden. Stellen Sie vor dem Reinigen sicher, dass das Gerät ausgeschaltet ist und die Stromversorgung gestrennt wurde. WARTUNG VOR LÄNGEREN NUTZUNGSPAUSEN Wählen Sie den Betriebsmodus (LÜFTER), stellen Sie ● die Lüfterdrehzahl auf HOCH, und lassen Sie das Gerät bei schönem Wetter ungefähr einen halben Tag lang laufen.
KUNDENDIENST UND GARANTIE WENN SIE SICH AN DEN KUNDENDIENST WENDEN, ÜBERPRÜFEN SIE DIE FOLGENDEN PUNKTE. ZUSTAND FOLGENDE PUNKTE ÜBERPRÜFEN: Fernbedienung überträgt keine Signale. Müssen die Batterien ersetzt werden? ● Sind die Batterien richtig eingesetzt (Polarität korrekt)? ● (Anzeige der Fernbedienung ist dunkel oder leer.) Ist die Sicherung in Ordnung? ●...
