HP TPC-I017-SL Installationsanleitung

Installationsanleitung
HP Desktop Mini Module
für Dockinglösungen
Copyright © 2015 HP Development Company, L.P. Die in dieser Dokumentation
enthaltenen Informationen können ohne vorherige Ankündigung geändert werden.
Zweite Ausgabe: August 2015
812836-042
Offizieller Modellname: TPC-I017-SL
4 - mm-Leiterschrauben, Torx/flacher Schraubenkopf
Werden im Modul für Dockinglösungen eingesetzt, wenn
zwei Module miteinander verbunden werden.
8 - mm-Leiterschrauben, Torx/flacher Schraubenkopf
Werden im Desktop Mini eingesetzt, um diesen mit einem
Modul für Dockinglösungen zu verbinden.
-
29 mm-Sicherungsschrauben, ein Torx-Schraubenkopf
und ein manipulationsgeschützter Schraubenkopf
Werden bei der Verbindung eines Moduls durch das
Modul für Dockinglösungen hindurch in den Desktop
Mini geschraubt.
-
54 mm-Sicherungsschrauben, ein Torx-Schraubenkopf
und ein manipulationsgeschützter Schraubenkopf
Werden bei der Verbindung zweier Module durch die
Module für Dockinglösungen hindurch in den Desktop
Mini geschraubt.
50-mm USB-Kabel (Typ A zu Typ B)
Verbindet ein 800 G1, 600 G1, 705 G1 oder 400 G1
(oder spätere Modelle) mit einem ersten Modul für
Dockinglösungen.
80-mm USB-Kabel (Typ A zu Typ B)
Verbindet ein 260 G1 mit einem ersten oder zweiten
Modul für Dockinglösungen bzw. verbindet ein 400 G1
(oder spätere Modelle) mit einem zweiten Modul für
Dockinglösungen.
Installieren eines SoftPaq
(nur bei ausgewählten Modellen)
Sie müssen einen USB-to-serial-Treiber herunterladen, um ein Modul für
Dockinglösungen mit E/A auf der Rückseite oder Festplatte + E/A auf der
Rückseite zu betreiben. Um den Treiber Ihres Modells herunterzuladen,
besuchen Sie http://www.hp.com/support. Geben Sie im Feld Find my product
(Mein Produkt suchen) die SoftPaq-Nummer ein, und klicken Sie auf Go (Los).
800 G1 und 600 G1: SP68634
705 G1, 400 G1 und 260 G1: SP70276
Vorbereitende Schritte
Schalten Sie vor der Installation des Moduls für Dockinglösungen das
System aus, und trennen Sie das Netzkabel von der Netzsteckdose.
Trennen Sie auch alle externen Geräte.
WARNUNG!
Um das Risiko ernsthafter Verletzungen oder
einer Beschädigung des Systems zu vermeiden, stellen Sie sicher,
dass das Netzkabel aus der Steckdose gezogen ist, bevor dieses
Produkt installiert wird. Bei Nichtbeachtung besteht die Gefahr
eines Stromschlags.
HINWEIS: Sicherheits- und Zulassungshinweise finden Sie in
den Produktmitteilungen im Lieferumfang Ihres Geräts.

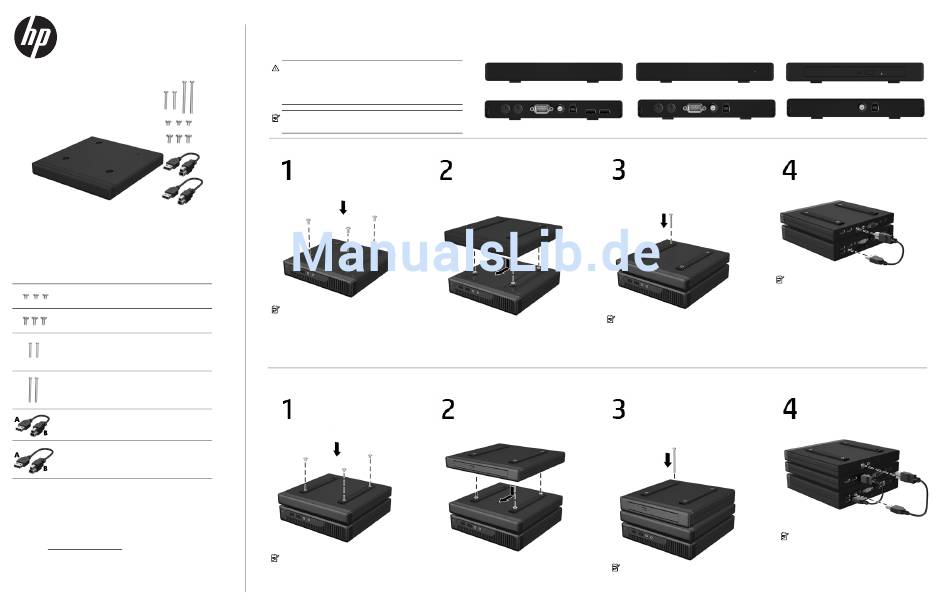

Installieren eines Moduls für Dockinglösungen
Setzen Sie drei 8-mm-Leiterschrauben (mit
einem Torx-T15-Schraubenzieher) auf der
Unterseite des Desktop Mini ein.
HINWEIS: Im Kit sind zwei Leiterschrauben-
Serien enthalten. Setzen Sie den längeren
8-mm-Satz in den Desktop Mini ein.
Installieren eines zweiten Moduls für Dockinglösungen
(aufgrund von Einschränkungen bei der Stromversorgung werden zwei Module für Drucklösungen bei den Modellen 600 G1, 705 G1 und 800 G1 nicht unterstützt)
Setzen Sie drei 4-mm-Leiterschrauben
(mit einem Torx-T15-Schraubenzieher)
auf der Unterseite des ersten Moduls für
Dockinglösungen ein.
HINWEIS: Im Kit sind zwei Leiterschrauben-
Serien enthalten. Schrauben Sie den kürzeren
4-mm-Satz in das Modul für Dockinglösungen.
Optionen für Dockinglösungs-Module
Festplatte + E/A an der Rückseite
E/A an der Rückseite
Setzen Sie die Steckplätze an der Oberseite Schrauben Sie eine der 29-mm-
des Moduls für Dockinglösungen auf die Sicherungsschrauben (mit einem
Leiterschrauben, und schieben Sie das Modul Torx-T15-Schraubenzieher oder
für Dockinglösungen zurück. einem manipulationsgeschützten und
ausfallsicheren Torx-T15-Schlüssel)
durch das Modul für Dockinglösungen
in den Desktop Mini.
HINWEIS: Im Kit sind zwei Typen von
Sicherungsschrauben enthalten: eine mit einem
Torx-Schraubenkopf und eine weitere mit einem
manipulationsgeschützten Schraubenkopf. Ein
manipulationsgeschützter und ausfallsicherer
Schlüssel ist bei HP verfügbar (PN 166527-001
oder 166527-002).
Schrauben Sie eine der 54-mm-
Setzen Sie die Steckplätze an der Oberseite
des Moduls für Dockinglösungen auf die Sicherungsschrauben (mit einem Torx-T15-
Leiterschrauben, und schieben Sie das Modul Schraubenzieher oder einem
für Dockinglösungen zurück. manipulationsgeschützten und ausfallsicheren
Schlüssel) durch die Module für
Dockinglösungen hindurch in den Desktop Mini.
HINWEIS: Im Kit sind zwei Typen von
Sicherungsschrauben enthalten: eine mit einem
Torx-Schraubenkopf und eine weitere mit einem
manipulationsgeschützten Schraubenkopf. Ein
manipulationsgeschützter und ausfallsicherer
Schlüssel ist bei HP verfügbar (PN 166527-001
oder 166527-002).
Optisches Laufwerk
Verbinden Sie das Typ-B-Ende des
USB-Kabels mit dem Modul für
Dockinglösungen und das Typ-A-Ende
mit dem Desktop Mini.
HINWEIS: Verbinden Sie das USB-Kabel mit einem
Desktop Mini mit einem hinteren USB-Anschluss,
der über erhöhte Leistung verfügt (mit einem
weißen oder einem geprägten Umriss um das USB-
Anschluss-Paar). Verbinden Sie bei Desktop-Mini-
Modellen ohne erhöhte Leistung (800 G1, 600 G1,
705 G1) das USB-Kabel mit einem beliebigen USB-
3.0-Anschluss auf der Rückseite.
Verbinden Sie das Typ-B-Ende des USB-
Kabels mit dem zweiten Modul für
Dockinglösungen und das Typ-A-Ende
mit dem Desktop Mini.
HINWEIS: Verbinden Sie beim zweiten Modul für
Dockinglösungen das USB-Kabel mit dem anderen
USB-Anschluss auf der Rückseite des Desktop Mini,
der über erhöhte Leistung verfügt (mit einem
weißen oder einem geprägten Umriss um das USB-
Anschluss-Paar).
