INSTALLATION
MANUAL

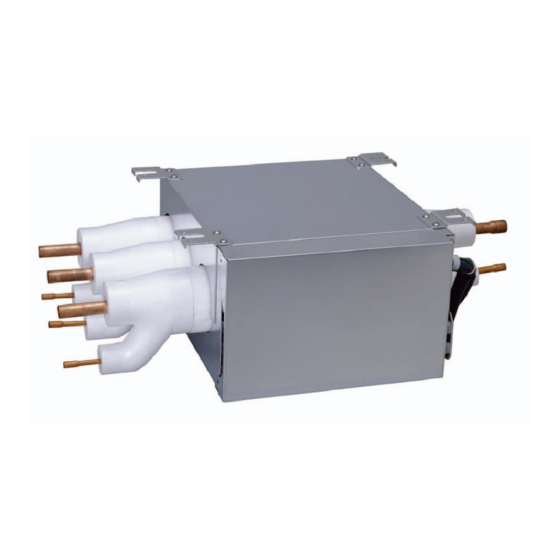

BP (Branch Provider) Unit
Models
BPMKS967A2B
BPMKS967A3B
BPMKS967B2B
BPMKS967B3B
BP (Branch Provider) Unit
Installationsanleitung
BP-Gerät (Abzweigdose)
Manuel d'installation
Unité BP (Fournisseur de branchement)
Montagehandleiding
BP (Branch Provider) Unit
Manual de instalación
Unidad BP (Proveedor de ramificaciones)
Manuale d'installazione
Unità BP (Branch Provider)
Εγχειρßδιο εγκατÜστασηò
ΜονÜδα BP (ΠαροχÝαò ÄιακλÜδωσηò)
Manual de Instalação
Unidade BP (Fornecedora de Ramificação)
Рóêоводство по óстановêе
BP-блоê (блоê провайдера ветви)
Installation manual
English
Deutsch
Français
Nederlands
Español
Italiano
ΕλληνικÜ
Portugues
Рóссêий
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Daikin BPMKS967A2B
Inhaltszusammenfassung für Daikin BPMKS967A2B
- Seite 1 BP (Branch Provider) Unit Manual de instalación Español Unidad BP (Proveedor de ramificaciones) Manuale d’installazione Italiano Unità BP (Branch Provider) Models BPMKS967A2B Εγχειρßδιο εγκατÜστασηò ΕλληνικÜ ΜονÜδα BP (ΠαροχÝαò ÄιακλÜδωσηò) BPMKS967A3B BPMKS967B2B Manual de Instalação Portugues Unidade BP (Fornecedora de Ramificação) BPMKS967B3B Рóêоводство...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise • Bitte lesen Sie diese Sicherheitshinweise sorgfältig durch, um korrekte Installierung sicherzustellen. • Dieses Handbuch unterscheidet die Sicherheitshinweise in WARNUNG und ACHTUNG. Bitte befolgen Sie alle folgenden Sicherheitshinweise: sie sind alle für Sicherstellung der Sicherheit erforderlich. WARNUNG..Bei Nichteinhaltung von WARNUNG besteht die Wahrscheinlichkeit ernsthafter Konsequenzen wie Tod oder schwere Körperverletzung. ACHTUNG ..Nichteinhaltung von ACHTUNGN kann schwerwiegende Konsequenzen haben. - Seite 3 Beachten Sie die Installationshinweise im Handbuch für die Innen- und Außengeräte. Modell des BP-Geräts FÜR 3 Räume : BPMKS967A3B, BPMKS967B3B Seitenleitung des Innengeräts FÜR 2 Räume : BPMKS967A2B, BPMKS967B2B Nicht mehr als 9 Innengeräte miteinander verbinden. BP-Gerät Wählen Sie entsprechend dem Installationsschema den Typ des BP-Geräts aus (2 Räume oder 3 Räume).
- Seite 4 Zubehör BPMKS967A3B BPMKS967B3B Seitenleitung für Innengeräte Installations-Handbuch (Für 3 Räume) (gasseitig) (Rohrverbinder) : 3Stck. 1Stck. BPMKS967A2B BPMKS967B2B (Für 2 Räume) : 2Stck. Seitenleitung für Außengeräte Metallaufhängung (gasseitig) (Rohrverbinder) 1Stck. 4Stck. Seitenleitung für Außengeräte Schrauben (gasseitig) (Rohrverbinder) 1Stck. 8Stck. Seitenleitung für Außengeräte Kabelbinder (flüssigkeitsseitig) (Rohrverbinder)
-
Seite 5: Installation
Installation Abzweigleitung mit Kühlmittel-Netzanschluss Anschlussbeispiel (Anschluss von 8 Geräten und Wärmepumpensystem) innengerät BP-Gerät Kühlmittel-Anschlusssatz (Kühlmittel-Netzanschluss) Leitungslänge zwischen Außengeräten und BP-Gerät ≤ 55m Zwischen Maximal Gesamtlänge der Außengeräten und zulässige Leitung [Beispiel] a+b+c+d+e ≤ 55m BP-Gerät Länge Leitungslänge zwischen BP-Gerät und Innengeräten: RMX(K)S112 ≤... - Seite 6 • Dieses Gerät kann an der Decke aufgehängt installiert werden oder an der Wand montiert werden. • Das Gerät darf nur, wie in der unten stehenden Zeichnung dargestellt, installiert werden. (Die Seite muss nach oben zeigen.) Allerdings kann es frei in allen Richtungen, nach vorn oder hinten und zu den Seiten ausgerichtet installiert werden. •...
- Seite 7 Installation Für 3 Räume Wandmontiert (Abmessungen des Produkts und Gewindesteigung des Befestigungsbolzens) Seitenleitung des Innengeräts Herstelleraufkleber 4 Aufhängungsbolzen (M8-M10) Gewindesteigung des Gewindesteigung des Aufhängungsbolzens Aufhängungsbolzens Anschluss (Für Raum A) Kabelschnallen 2×3-Hartlötverbindung Kabelschnallen Anschluss (Für Raum B) (304) Schaltkasten Anschluss (Für Raum C) (Oberseite) Anschluss (Für Übertragung) 3-I.D.
-
Seite 8: Installation Der Einheit
Installation der Einheit Austausch des Leiterplatte • Dieses Gerät kann auf zwei verschiedene Arten installiert werden: (1) An der Decke hängend oder (2) an der Wand montiert. Leiterplatte • Wählen Sie passend zum Installationsort das richtige Installationsschema aus. Unterseite • Der Installationsort der Leiterplatte kann geändert werden. - Seite 9 Installation der Einheit 6) Installieren Sie Leiterplatte und Deckel des Schalkastens auf Leiterplatte der anderen Seite und bringen die Schrauben wieder an. Schaltkastenabdeckung Oberseite des Geräts Führen Sie die Klappen komplett ein. An der Decke hängender Typ Schrauben 8 Metallaufhängung 7 Verfahren: 1) Befestigen Sie die mitgelieferte Metallaufhängung mit zwei...
-
Seite 10: Anschluss Der Kühlmittel-Rohrleitungen
Anschluss Der Kühlmittel-Rohrleitungen Die Größe der Anschlussrohre für die Innen- und Außeneinheit finden Sie in den zu den jeweiligen Geräten gehörenden Handbüchern. Verlöten der Leitungen vor Ort 1) Entfernen Sie die Wärmeisolierung vor dem Verlöten. 2) Entfernen Sie das blaue Klebeband und werfen Sie es weg. Wärmeisolation 10 3) Umwickeln Sie die zu verlötenden Leitungen mit ausreichend nassem Stoff, so dass der Lötvorgang des Gerät nicht beschädigt. - Seite 11 Anschluss Der Kühlmittel-Rohrleitungen • Bringen Sie nach dem Hartlöten und dem Lecktest Wärmeisolation Wärmeisolation die Wärmeisolierung (bauseits beizustellen) an, und (Bauseits beizustellen) (Bauseits beizustellen) lassen Sie sie vollständig aushärten, wie rechts Haken Haken dargestellt. Verwenden Sie eine Wärmeisolierung Wärmeisolation 10 (Bauseits (Bauseits mit den folgenden Eigenschaften:...
-
Seite 12: Anschluss Der Verkabelung
Anschluss Der Verkabelung Anschlussbeispiel für die Verkabelung des gesamten Systems Die folgenden Verkabelungen können für den Netzanschluss verwendet werden. Innengerät Muster 1 Muster 2 Innengerät BP-Gerät BP-Gerät BP-Gerät Netzschalter Innengerät Netzspannung Fehlerstrom- Schutzschalter Aussengerät Innengerät Überstrom- BP-Gerät BP-Gerät BP-Gerät Schutzschalter Innengerät (Sicherung) Netzspannung... - Seite 13 Anschluss Der Verkabelung 3) Beachten Sie die Anweisungen auf der Anschlussplakette, um die Kabel der Innen- und Außengeräte mit den richtigen Anschlüssen der Klemmenleiste (1, 2, 3, F und F ) zu verbinden. Befestigen Sie jedes Erdkabel separat mit einer Erdungsschraube. (Siehe Abbildung unten) HINWEIS: Die Nummern an der Anschlusseinheit sind von oben nach unten in der Reihenfolge 1, 2 und 3 angeordnet.
- Seite 14 Betriebstest Führen Sie den Betriebstest wie im Installationshandbuch des Außengerätes beschrieben durch. Wenn die BP-Gerät während des Testlaufs nicht ordnungsgemäß funktioniert, kann der Fehler auf der Anzeige der Fernbedienung für das Innengerät überprüft werden. Auf der Fernbedienung angezeigte Fehlercodes Fehlfunktions-Code Installationsfehler Problemlösung Das elektrische Expansionsventil ist...
- Seite 15 Two-dimensional bar code is a code for manufacturing. 3P155380-1E M04B237D (0701) HT...
