Memograph M
3.3.2 Schalttafeleinbau, Einbaumaße
195.2
(7.69)

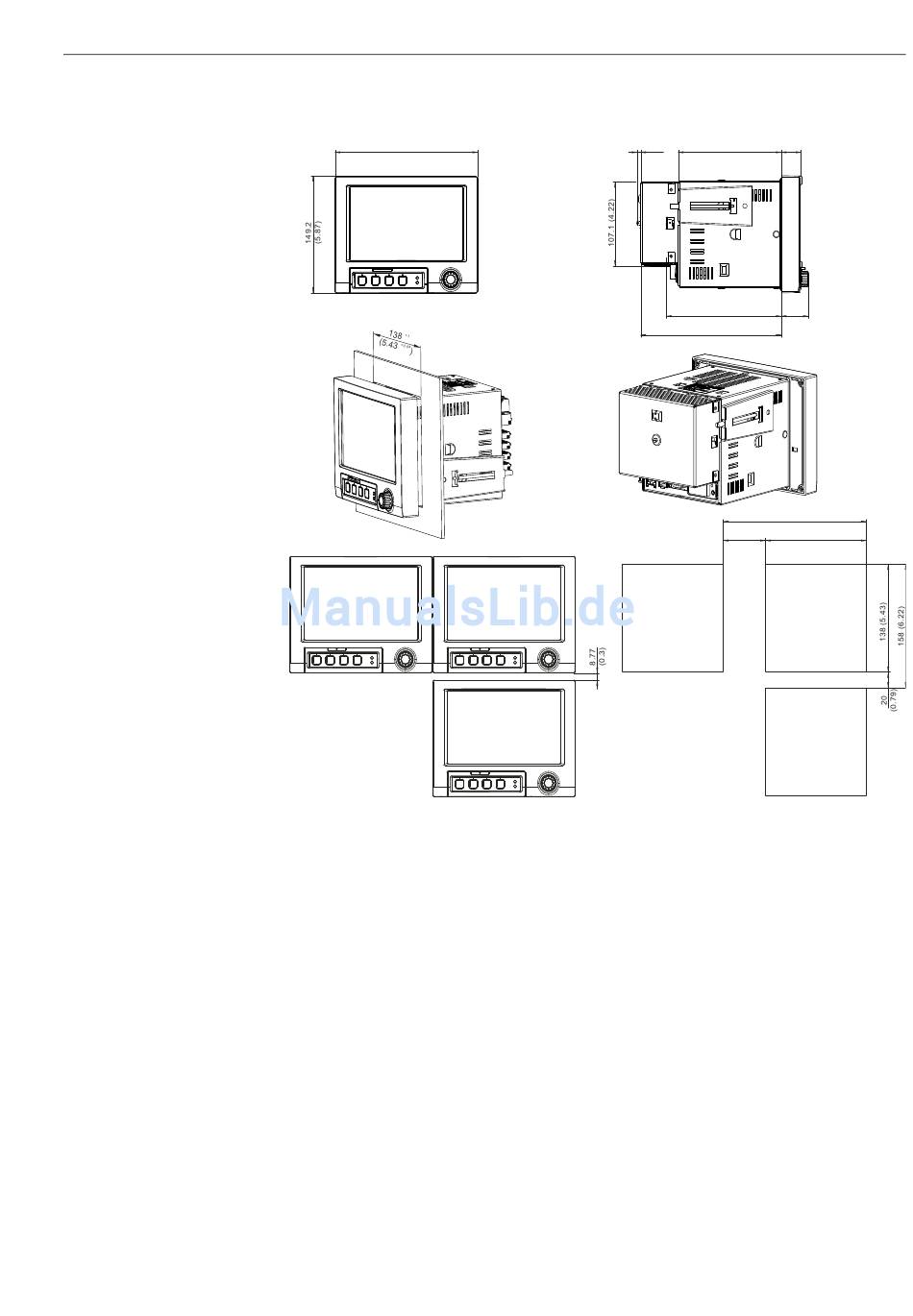

Abb. 3: Schalttafeleinbau und Einbaumaße. Alle Angaben in mm bzw. (Inch)
• Einbautiefe ohne Klemmenabdeckung: ca. 158 mm (6,22") (inkl. Anschlussklemmen und
Befestigungsspangen)
• Einbautiefe mit Klemmenabdeckung: ca. 197 mm (7,76")
• Schalttafelausschnitt: 138
• Schalttafelstärke: 2 bis 40 mm (0,08 bis 1,58")
• Max. Blickwinkelbereich: von der Display-Mittelpunktachse 50° in alle Richtungen
• Befestigung nach DIN 43 834
1. Schieben Sie das Gerät von vorne durch den Schalttafelausschnitt. Zur Vermeidung von
Wärmestaus empfehlen wir einen Abstand von >15 mm (>0,59 inch) zu Wänden und
anderen Geräten.
2. Das Gerät waagrecht halten und die beiden Befestigungsspangen in die Aussparungen
einhängen (entweder wie abgebildet an Gehäuseseite links oben und rechts unten, oder
an Ober- und Unterseite).
3. Die Schrauben der Befestigungsspangen gleichmäßig mit einem Schraubendreher
anziehen, so dass eine sichere Abdichtung zur Schalttafel gewährleistet ist (Drehmo-
ment: 100 Ncm).
+1 +1 +0,04
x 138 mm (5,43
5
141 (5.55) 27
(0.2) (1.06)
157.4 (6.20) 37.07
(1.46)
192.3 (7.57)
196 (7.72)
58 138 (5.43)
(0.28)
+0,04
x 5,43 ")
Montage
