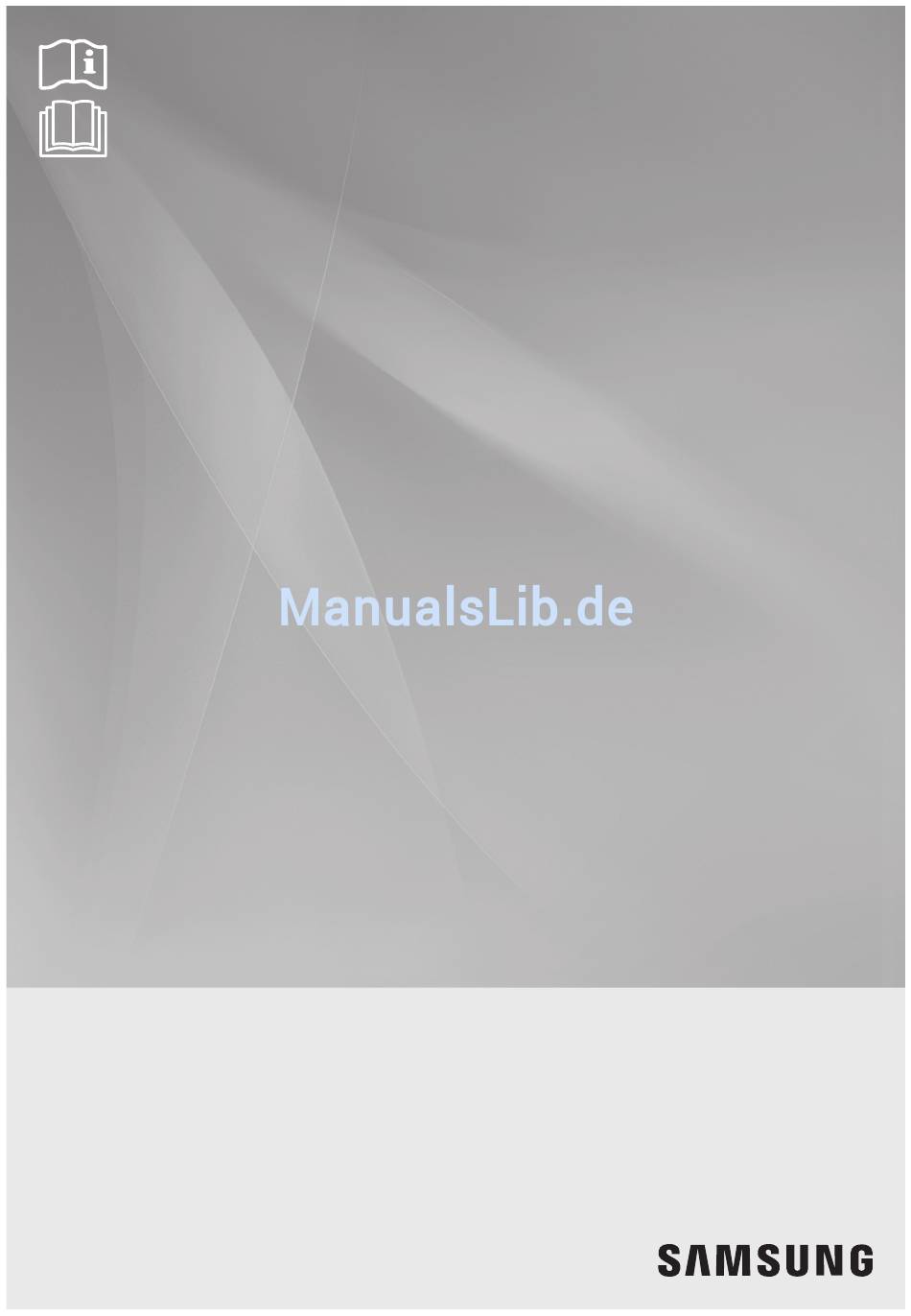

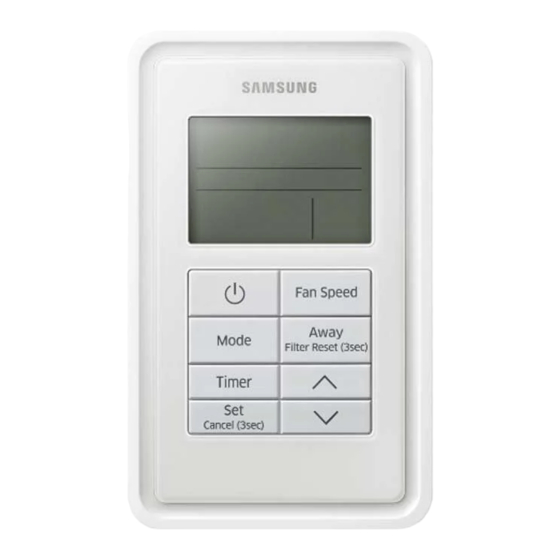

- Seite 1 Kabelfernbedienung für ERV MWR-VH12N Gebläse mit Energierückgewinnung (ERV) Installationshandbuch imagine the possibilities Vielen Dank, dass Sie sich für dieses Gerät von Samsung entschieden haben.
-
Seite 2: Deutsch
Inhalt VORBEREITUNG Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3 Vor der Installation der ERV-Kabelfernbedienung . -
Seite 3: Sicherheitshinweise
Sicherheitshinweise In diesem Installationshandbuch wird die Installation einer ERV-Kabelfernbedienung am Innengerät Ihrer Systemklimaanlage beschrieben . Bitte lesen Sie diese Anleitung sorgfältig durch, ehe Sie die Fernbedienung anschließen . (Einzelheiten zur Installation von Zubehörgeräten entnehmen Sie bitte den entsprechenden Installationshandbüchern . ) Gefahren oder unsichere Verhaltensweisen, die zu schweren Verletzungen oder zum Tod WARNUNG führen können. - Seite 4 Sicherheitshinweise VORSICHT Installieren Sie das Gerät nicht an Stellen, wo es brennbaren Gasen ausgesetzt sein könnte. f Anderenfalls besteht Brand- und Explosionsgefahr . Stellen Sie sicher, dass kein Wasser in die Kabelfernbedienung eindringt. f Andernfalls besteht die Gefahr eines Stromschlags oder eines Brandes . Installieren Sie das Gerät nicht in Bereichen, in denen es direkter Sonneneinstrahlung ausgesetzt ist, und halten Sie eine Raumtemperatur von 0 °C - 39 °C ein.
-
Seite 5: Vor Der Installation Der Erv-Kabelfernbedienung
Vor der Installation der ERV-Kabelfernbedienung Zubehör Kabelfernbedienung M4x16-Schraube Benutzerhandbuch Installationshandbuch Kabelschuhe in Kabelbinder (2) Kabelklemme (2) für ERV (1) Gabelform (3) • Die ERV-Kabelfernbedienung muss durch einen zugelassenen Techniker installiert werden . • Stellen Sie sicher, dass die Stromversorgung ausgeschaltet ist, ehe Sie Ihre ERV-Kabelfernbedienung Achtung installieren . -
Seite 6: Installieren Der Erv-Kabelfernbedienung
Installieren der ERV-Kabelfernbedienung Installationsverfahren 1. Drücken Sie den unteren Teil der Frontabdeckung der ERV-Kabelfernbedienung nach oben, um sie von der Montageplatte zu lösen. ū Sie können die ERV-Kabelfernbedienung durch Schieben öffnen . (Ziehen Sie die Frontabdeckung nach oben, um sie zu demontieren . - Seite 7 5. Bauen Sie die ERV-Kabelfernbedienung wieder zusammen. • Wenn Sie bei der Installation einer ERV-Kabelfernbedienung ein Kabel von mehr als 10 m Länge verwenden, müssen Sie das Steuerkabel der ERV-Kabelfernbedienung und das Wechselstromkabel separat Achtung installieren . (Elektrische Störungen können zu Fehlfunktionen der ERV-Kabelfernbedienung führen . ) •...
- Seite 8 Installieren der ERV-Kabelfernbedienung Überwachung von ERV-Geräten mit der ERV-Kabelfernbedienung Anzeige der Überwachungsfunktion Anzeige der Gesamtzahl der gesuchten Geräte 1. Die Überwachung durch Ihre ERV-Kabelfernbedienung startet automatisch, sobald Sie nach der Installation den Strom anschalten. 2. Wenn Sie die Überwachung nach der Installation erneut starten möchten, drücken Sie mindestens 5 Sekunden lang gleichzeitig die Taste für die Lüfterdrehzahl und die Taste ū...
- Seite 9 Individuelle Steuerung mit der ERV-Kabelfernbedienung Wenn kein oberer Controller angeschlossen ist Einzelsteuerung bedeutet, dass Sie eine ERV-Kabelfernbedienung verwenden, um ein ERV zu steuern . COM2 (F3, F4) COM2 (F3, F4) COM2 (F3, F4) Kabelfernbedienung Kabelfernbedienung Kabelfernbedienung für ERV für ERV für ERV •...
- Seite 10 Installieren der ERV-Kabelfernbedienung Gruppensteuerung mit der ERV-Kabelfernbedienung Steuerung einer Gerätegruppe bedeutet, dass Sie zwei oder mehr ERV-Geräte gleichzeitig mit einer ERV- Kabelfernbedienung steuern . 1. Steuerung von drei ERV-Geräten mit einer Kabelfernbedienung. COM2 (F3, F4) COM2 (F3, F4) Kabelfernbedienung für ERV 2.
- Seite 11 Steuerung mit 2 Fernbedienungen Bei Einsatz von 2 Fernbedienungen werden ein ERV-Gerät oder eine Gruppe von ERV-Geräten mit zwei Fernbedienungen gesteuert . COM2 (F3, F4) ERV-Kabelfernbedienung (Master) ERV-Kabelfernbedienung (Slave) • Informationen zur Einstellung der ERV-Slave-Kabelfernbedienung finden Sie in den Abschnitten über die Zusatzfunktionen der ERV-Kabelfernbedienung .
- Seite 12 Installieren der ERV-Kabelfernbedienung Initialisieren der Kommunikation der ERV-Kabelfernbedienung Die ERV-Kabelfernbedienung muss initialisiert werden, wenn der Installationsstatus geändert wird . Wenn die Anzahl der ERV-/Innengeräte oder ihre Adresse geändert wird Halten Sie die Taste für die Lüfterdrehzahl und die Taste gleichzeitig mindestens fünf Sekunden lang gedrückt . f Ihre ERV-Kabelfernbedienung wird initialisiert, und das Gerät sucht erneut nach ERV-/Innengeräten, die an Ihre ERV- Kabelfernbedienung angeschlossen sind .
- Seite 13 Fehleranzeige auf der ERV-Kabelfernbedienung Auf dem LCD-Display werden Fehlercodes für die Kabelfernbedienung und die daran angeschlossenen Geräte angezeigt . LCD-Anzeige Fehler an den Innen-/Außengeräten (Anzeige für die Gerätegruppe: A20) f Die Geräteadresse für den Fehler wird gefolgt vom Fehlercode angezeigt . Beispiel: Fehler 101 an Innengerät 10 (Dezimalzahl) Adresse des Außengeräts Adresse des Innengeräts...
- Seite 14 Installieren der ERV-Kabelfernbedienung Fehlercodes der ERV-Kabelfernbedienung Anzeige Beschreibung • Die Verbindung zwischen ERV-Kabelfernbedienung und ERV wird nicht innerhalb von 3 Minuten hergestellt . • Das Innengerät wird nicht installiert, wenn die externe Verriegelungsfunktion aktiviert wird . • Die Höchstzahl der installierten Geräte wird überschritten . (Maximal: 16) •...
-
Seite 15: Installations-/Servicemodus Der Erv-Kabelfernbedienung
Installations-/Servicemodus der ERV-Kabelfernbedienung Zusatzfunktionen der ERV-Kabelfernbedienung Verwendetes Segment Untermenü Hauptmenü Links und Rechts Beenden Auf und Ab Set, Cancel (Bestätigen, Abbrechen) 1. Wenn Sie die verschiedenen Zusatzfunktionen Ihrer Kabelfernbedienung verwenden möchten, halten Sie die Tasten „Mode (Modus)“ und [ ] gleichzeitig mindestens 3 Sekunden lang gedrückt. f Das Gerät wechselt in den Installations-/Servicemodus, und das Hauptmenü... - Seite 16 Installations-/Servicemodus der ERV-Kabelfernbedienung Installations-/Servicemodus • Wenn die Kommunikation nach dem Abschluss der Einstellungen initialisiert werden muss, wird das System automatisch zurückgesetzt und die Kommunikation wird initialisiert . Hinweis Hauptmenü Untermenü Funktion Werkseinstellung Seitennummer Bereich Hinweise Zurücksetzen auf den Standardwert einer 0-Nicht verwenden, Optionseinstellung der ERV- 1-Zurücksetzen...
- Seite 17 Hauptmenü Untermenü Funktion Werkseinstellung Seitennummer Bereich Hinweise Einstellen/Überprüfen der Standardansicht für Adresse registrierter Geräte/ . / . Einstellen/ Standardansicht für Innengeräte Innengeräte hexadezimal 5)* Überprüfen der Einstellen/Überprüfen der Adresse registrierter Geräte/ Standardansicht ERV-Standardansicht Standardansicht für ERV-Geräte hexadezimal 5)* Einstellen/ Master/Slave der 0-Master, 1-Slave Überprüfen der...
- Seite 18 Installations-/Servicemodus der ERV-Kabelfernbedienung 1)* Die Optionscodes bestehen insgesamt aus 24 Ziffern . Sie können pro Seite sechs Ziffern gleichzeitig einstellen . Drücken Sie die Taste Timer (Timer), um zur nächsten Seite zu wechseln . • Sie können die Optionen für die SEGMENTE 1 bis 24 einstellen . ū...
- Seite 19 • Die Adressen werden im Hexadezimalformat angezeigt . Einzelheiten hierzu finden Sie in der folgenden Tabelle . Hinweis Hexadezimal Dezimal Hexadezimal Dezimal Hexadezimal Dezimal Hexadezimal Dezimal Hexadezimal Dezimal DEUTSCH-19...
- Seite 20 Installations-/Servicemodus der ERV-Kabelfernbedienung Beispiel für die Einstellung der Optionen für die ERV-Kabelfernbedienung 1. Halten Sie die Tasten Mode (Modus) und gleichzeitig mindestens 3 Sekunden lang gedrückt. f Wenn das Hauptmenü angezeigt wird, drücken Sie die Taste oder , um die Option 5 auszuwählen .
- Seite 21 Notizen DEUTSCH-21...
