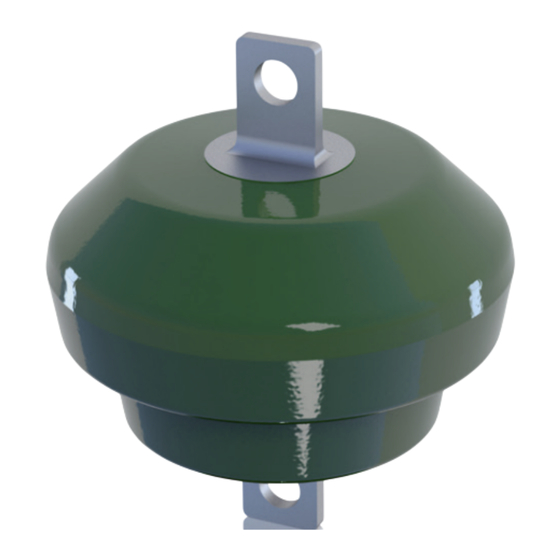

- Seite 1 Betriebsanleitung Überspannungsableiter Typ MVR...
- Seite 2 Inhalt Zu diesem Dokument ..................3 Gültigkeit ........................3 Zielgruppe ........................3 Sicherheitshinweise ................... 3 Symbole und Hinweise ....................3 Grundlegende Sicherheitshinweise ................. 4 2.2.1 Produktsicherheit ......................4 2.2.2 Personalbezogene Massnahmen ..................4 2.2.3 Organisatorische Massnahmen..................4 Beschreibung ..................... 4 Bestimmungsgemässe Verwendung ................
- Seite 3 Diese Betriebsanleitung ist nur gültig für die Überspannungsableiter MVR. Zielgruppe Zielgruppe dieser Betriebsanleitung ist technisches Fachpersonal aus der Hochspannungstechnik. Die MVR dürfen nur von Personen in Betrieb genommen und gewartet werden, die in die sachgemäs- se Handhabung eingewiesen sind. Sicherheitshinweise Symbole und Hinweise Wichtige Informationen und technische Hinweise sind besonders herausgestellt.
- Seite 4 Produktsicherheit Der MVR ist nach dem Stand der Technik und anerkannten sicherheitstechnischen Regeln gebaut. Dennoch können beim Einsatz des MVR Gefahren für Leib und Leben des Benutzers oder Dritter bzw. Beeinträchtigungen des MVR und anderer Sachwerte entstehen. Den MVR nur in technisch einwandfreiem Zustand sowie bestimmungsgemäss, sicherheits- und gefahrenbewusst unter Beachtung der Betriebsanleitung einsetzen.
- Seite 5 ƒ Kondensatoren ƒ sonstigen Nieder- und Mittelspannungsapparaten Die MVR Überspannungsableiter MVR 0.44 … 0.80 K5/K10 sind sowohl für den Einsatz in Wechsel- spannungsanlagen als auch in Gleichspannungsanlagen geeignet. Die MVR Überspannungsableiter MVR 1.0 … 6.6 G5/G10 sind nur für den Einsatz in Wechselspan- nungsanlagen geeignet.
- Seite 6 3.3.3 Brandverhalten Das direkt umgossene Kunststoffgehäuse aus PUR ist nicht selbstverlöschend. Transport, Auspacken und Lagerung Transport VORSICHT! UnsachgemässeXHandhabungXderXÜberspannungsableiterXbeimXTransport. Beschädigung der Überspannungsableiter durch unsachgemässe Handhabung. Überspannungsableiter vor dem Transport gegen Verrutschen oder Umstürzen sichern. Für sachgemässe Handhabung während Transport und Lagerung die auf den Verpackungen aufgedruckten Sicherheitshinweise beachten.
- Seite 7 Inbetriebnahme Sicherheit GEFAHR! AnlageXunterXHochspannung. Tod, schwere Körperverletzung und Beschädigung der Schaltanlage durch Stromschlag. Arbeiten mit dem Überspannungsableiter nur von autorisierter Fachkraft durchführen lassen. Vor Arbeiten an der Anlage die Sicherheitsregeln der EN 50110-1 beachten: à Anlage freischalten. à Anlage gegen Wiedereinschalten sichern. à...
- Seite 8 VORSICHT! FalscheXNetzspannung. Beschädigung der Schaltanlage und des Überspannungsableiters. Überspannungsableiter für MVR 1.0 ... 6.6 G5/G10 für Wechselspannungssysteme nicht in Gleichspannungsanlagen einsetzen. „Anwendungsrichtlinien Überspannungsschutz“ beachten. Vor der Montage sicherstellen, dass die Kenndaten auf dem Typenschild des Überspannungsableiters mit den Anforderungen des Stromnetzes beim Anlagenbetreiber übereinstimmen.
- Seite 9 Erdung Nationale Vorschriften und Anforderungen des Anlagenbetreibers beachten. Überspannungsableiter auf dem kürzesten Weg mit der Anlagenerde verbinden. Empfohlene minimale Erdleiterquerschnitte beachten: ƒ Kupfer Ø 20 mm ƒ Aluminium Ø 40 mm Wartung, Instandhaltung Sicherheit GEFAHR! AnlageXunterXHochspannung. Tod, schwere Körperverletzung und Beschädigung der Schaltanlage durch Stromschlag. Arbeiten mit dem Überspannungsableiter nur von autorisierter Fachkraft durchführen lassen.
- Seite 10 Entsorgung Überspannungsableiter MVR sind umweltverträgliche Produkte, die auf Basis der örtlich geltenden Rechtsvorschriften umweltverträglich entsorgt werden müssen. Dem Recycling der Materialien ist grundsätzlich der Vorzug zu geben. Die Bestandteile sind: ƒ PUR für die äussere Isolation ƒ Armaturen aus Stahl oder Aluminium ƒ...
- Seite 11 1HC0076178 AD | DE | Betriebsanleitung...
- Seite 12 Dokuments behalten wir uns High Voltage Products jederzeit ohne Vorankündigung vor. Überspannungsableiter Bei Bestellungen sind die jeweils Jurastrasse 45 vereinbarten Beschaffenheiten massgebend. Die ABB AG übernimmt CH-5430 Wettingen/Schweiz keinerlei Verantwortung für eventuelle Tel.: +41 58 585 29 11 Fehler oder Unvollständigkeiten in Fax: +41 58 585 55 70 diesem Dokument.
