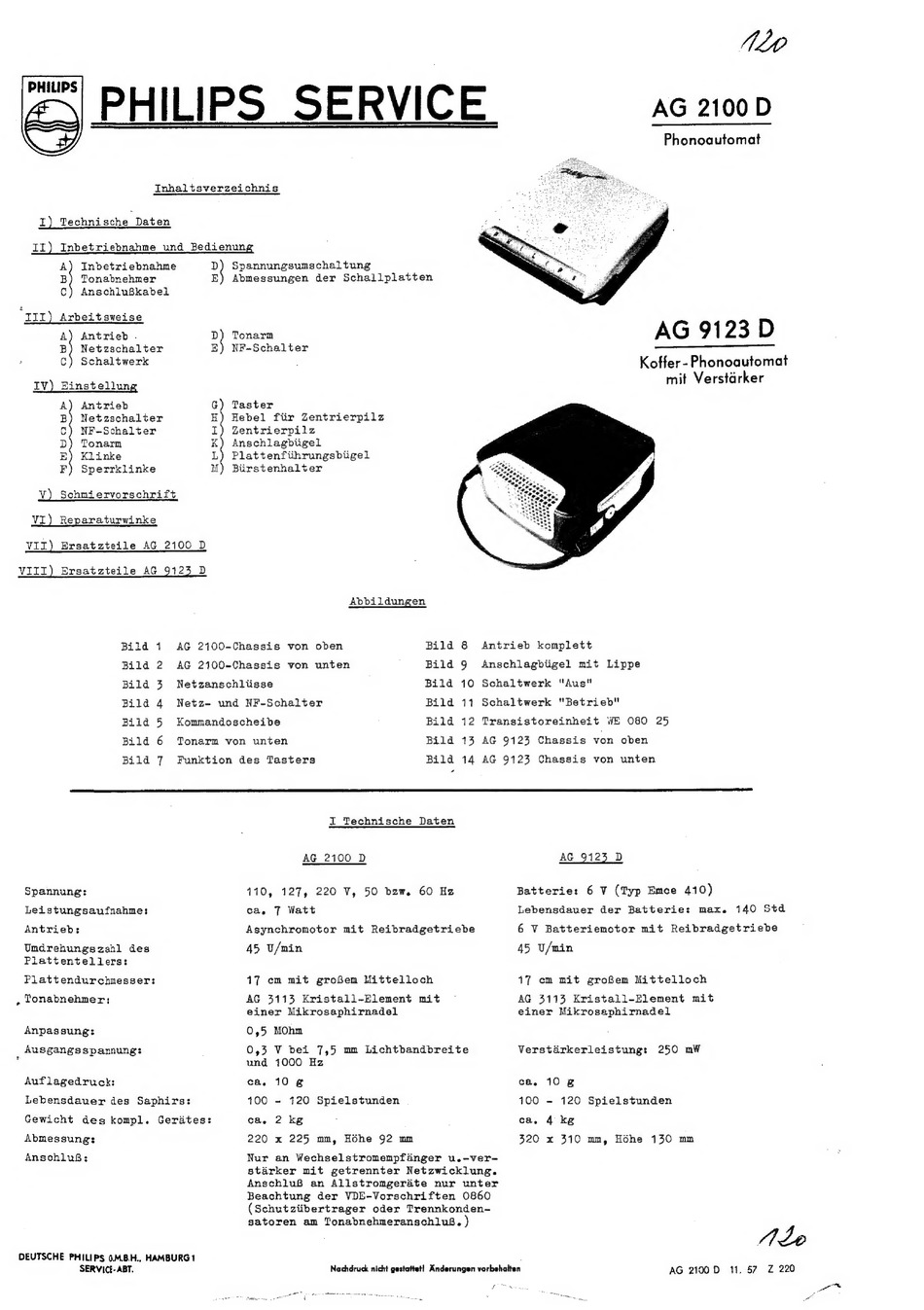

Philips AG 2100 D Service

<~| PHILIPS SERVICE
Inhaltsverzeichnis
I) Technische Daten
It) Inbetriebnahme und Bedienun
A) Inbetriebnahme
B) Tonabnehmer
Cc) AnschluBkabel
"III) Arbeitsweise
A) Antrieb
B) Netzschalter
C) Schaltwerk
IV) Einstellung
A) Antrieb
B) Netzschalter
C) NF-Schalter
D) Tonarm
E) Klinke
F) Sperrklinke
V) Schmiervorschrift
VI) Reparaturwinke
VII) Ersatzteile AG 2100 D
VIII) Ersatzteile AG 9123 D
D
E
Spannungsumschaltung
Abmessungen der Schallplatten
Tonarm
NF-Schalter
Taster
Hebel ftir Zentrierpilz
Zentrierpilz
Anschlagbligel
Plattenftihrungsbiigel
Biirstenhalter
Abbildungen
MLO

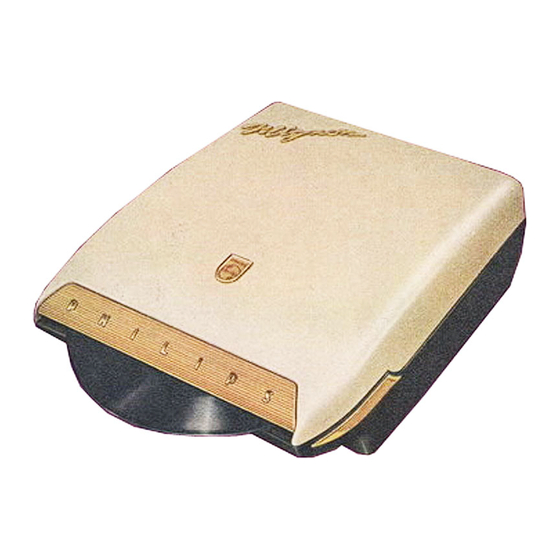

AG 2100 D
Phonoautomat
AG 9123 D
140 Sta
Bild 1 AG 2100-Chassis von oben Bild 8 Antrieb komplett
Bild 2 AG 2100-Chassis von unten Bild 9 Anschlagbtigel mit Lippe
Bild 3 Netzanschliisse Bild 10 Schaltwerk "Aus"
Bild 4 Netz- und NF-Schalter Bild 11 Schaltwerk "Betrieb"
Bild 5 Kommandoscheibe Bild 12 Transistoreinheit WE 080 25
Bild 6 Tonarm von unten Bild 13 AG 9123 Chassis von oben
Bild 7 Funktion des Tasters Bild 14 AG 9123 Chassis von unten
I Technische Daten
AG 2100 D AG 9123 D
Spannung: 110, 127, 220 V, 50 bzw. 60 Hz Batterie: 6 V (Typ Emce 410)
Leistungsaufnahme: ca. 7 Watt Lebensdauer der Batterie: max.
Antriebs Asynchromotor nit Reibradgetriebe 6 V Batteriemotor mit Reibradgetriebe
Umdrehungszahl des
Plattentellers:
Plattendurchmesser:
, ronabnehmer:
Anpassung:
Ausgangsspannung:
Auflagedruck:
Lebensdauer des Saphirs:
Gewicht des kompl. Gerites:
Abmessung:
AnschluB:
DEUTSCHE PHILIPS 6.M.B.H., HAMBURG!
SERVICE- ABT.
45 U/min
17 cm mit groBem Mittelloch
AG 3113 Kristall-Element mit
einer Mikrosaphirnadel
0,5 MOhm
0,3 V bei 7,5 mm Lichtbandbreite
und 1000 Hz
10 g
- 120 Spielstunden
2 kg
x 225 mm, Hohe 92 mm
ca.
100
ca.
220
Nur an Wechselstromempfanger u.-ver-
stdrker mit getrennter Netzwicklung.
AnschluB an Allstromgeraéte nur unter
Beachtung der VDE-Vorschriften 0860
(Schutziibertrager oder Trennkonden-
satoren am TonabnehmeranschluB. )
Nochdruck nicht gestattet! Anderungen vorbehalten
45 U/min
17 cm mit groBem Mittelloch
AG 3113 Kristall-Element mit
einer Mikrosaphirnadel
Verstarkerleistung: 250 mW
ca. 10 g
100 - 120 Spielstunden
ca. 4 kg
320 x 310 mm, Hohe 130 mm
AG 2100 D
ALo
11, 57 Z 220
